P4LE/P3LEシリーズ

小型・高分解能
直流安定化電源

1mV、0.1mAの高分解能を実現

  • 電圧 6V ~ 650V
  • 電流 0.1A ~ 10A
  • 電力 12W ~ 180W
  • 高精度・超低ノイズ

シリーズレギュレータ方式を採用した超低ノイズ直流電源

P4LEシリーズは、新たに4桁メータと高分解能A/Dコンバータを採用し、より細かな出力値の読取を可能にしたシリーズレギュレータ方式の高精度・超低ノイズ直流電源です。過電圧保護や過電流保護なども標準装備して直流電源としての基本的な性能と使いやすさを徹底追求しつつ、機能を厳選してお求めやすい価格を実現しています。

こんな用途に最適

  • 各種研究開発に
  • システム電源として
  • エージング用に
  • 学校教材にも

特徴

4桁メーターによる電圧・電流表示(P4LE)
小型サイズにもかかわらず電圧・電流値はともに4桁表示。今まで以上にきめ細かい「0.1mA」「1mV」単位での出力制御が可能になりました。
便利な機能を標準搭載
過電圧保護、過電流保護、キーロックなどの便利な機能を標準装備し、使いやすさと安全性を高めています。
超低リップル・高速応答
シリーズレギュレータ方式の採用により超低リップル・低ノイズと高速応答を実現しました。
静かな自然空冷方式(108W以下のモデル)
空冷ファンがなく動作音が静かです。ファンモータの試験など電源の動作音が計測の妨げになる用途にも最適です。またヒートシンクがケースから露出しない安全設計としています。

ラインナップ

モデル 最大出力電圧(V) 最大出力電流(A) 最大出力電力(W) お問い合わせ
P4LE6-2 6 2 12 購入前 購入後
P4LE8-5 8 5 40 購入前 購入後
P3LE8-10 ※1 10 80 購入前 購入後
P4LE18-1 18 1 18 購入前 購入後
P4LE18-2 2 36 購入前 購入後
P4LE18-3 3 54 購入前 購入後
P4LE18-5 5 90 購入前 購入後
P4LE18-10 10 180 購入前 購入後
P4LE36-1 36 1 36 購入前 購入後
P4LE36-3 3 108 購入前 購入後
P4LE36-5 5 180 購入前 購入後
P4LE60-1.2 60 1.2 72 購入前 購入後
P4LE80-1 80 1 80 購入前 購入後
P4LE120-0.6 120 0.6 72 購入前 購入後
P4LE160-0.45 160 0.45 72 購入前 購入後
P4LE250-0.3 250 0.3 75 購入前 購入後
P4LE360-0.2 360 0.2 72 購入前 購入後
P4LE650-0.1 650 0.1 65 購入前 購入後
  1. 本機は3桁メータになります。

仕様

外観説明

P4LEシリーズのフロントパネルとリアパネル写真
  1. 出力電圧、OVP設定表示
  2. 出力電流、OCP設定表示
  3. OUTPUT表示:出力ON中に点灯します。
  4. OUTPUT ON/OFFスイッチ:ローカル時の出力ON/OFF、保護機能のリセットに使用します。
  5. +出力端子
  6. GND端子
  7. -出力端子
  8. 出力電圧設定/OVP設定ダイヤル
  9. 電圧モード表示
  10. FINEスイッチ:出力電圧・電流値設定時に設定桁を切り替えます。
  11. 電流モード表示
  12. 出力電流設定/OCP設定ダイヤル
  13. 出力プリセットスイッチ
  14. OVP/OCP設定スイッチ
  15. キーロック設定スイッチ
  16. POWER ON/OFFスイッチ
  17. 入力端子

使用動作例

P4LE/P3LEシリーズは、同じ機種において出力を直列や並列にすることで出力電圧や出力電流を増大できます。

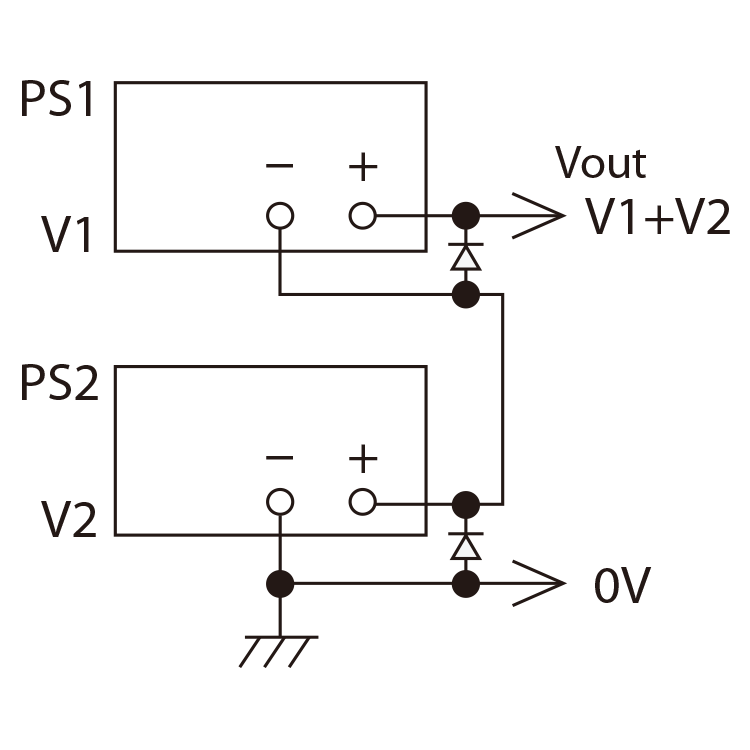

直列動作

出力電圧の合計は250Vまでです。従って、出力電圧が250Vを越えるものについては、直列動作はできません。
出力電流はその中で一番小さい電源のものになります。

直列動作

並列動作

電圧の設定はすべて同じにしておいて下さい。
出力電流はそれぞれの電流の総和になります。なお、損傷を防ぐためにすべての電源のOVPレベルを最大にしておいて下さい。

並列動作

分割動作

+、-の出力ができます。

分割動作

オプション

-L(120V)、-L(200V)、-L(220V)、-L(240V)

100VAC以外の入力電圧にも対応できます。
