EGシリーズ

卓上型直流電子負荷

卓上サイズで最大200Wの負荷電力を実現した電子負荷

  • 動作電圧:1.5Vdc~150Vdc
  • 最大電流:30Aまたは60A
  • 最大電力:150W、200W、300W

横幅84mmの小型サイズで200Wの容量を実現

EGシリーズは、一次・二次電池や直流電源の寿命試験、エージング等に最適な直流電子負荷です。LANやUSB、RS-232C、RS-485、GPIBインターフェースによって、弊社製の直流電源PRKシリーズPKシリーズなどと充放電システムを組むことができます。

特長

  • 3Uサイズの19インチラックに5台収納可能(150W、200Wモデル)
  • 定電流(CC)モード、定抵抗(CR)モードの2つのモードで使用できる
  • 世界中の商用電源電圧に対応できるワールドワイド入力
  • 16台の一括コントロールが可能

ラインナップ

モデル名 最大負荷電力[W] お問い合わせ
EG150W-150V 150 購入前 購入後
EG200W-150V 200 購入前 購入後
EG300W-150V 300 購入前 購入後

※300Wモデルは近日リリース予定につき、他のモデルと納期等が異なります。詳細についてはこちらからお問い合わせください。

機能

EGシリーズはこんなに軽量・コンパクト!

このサイズで最大200Wの負荷電力を実現!

それほど容量の大きくない小型バッテリの評価試験を行う際は、やはり負荷装置もコンパクトに収めたいものです。
EGシリーズは、まさにそのような場面に最適の省スペース電子負荷です。フロントパネル操作によりスタンドアローンでお使いいただけます。

重量:約3.6㎏

小型直流電子負荷装置・W84mm×H124mm×D380mm・重量3.6kg

多チャンネルの直流電子負荷としても使用できます。

専用アダプター(別売)を使用すれば、19インチラックにEGシリーズを最大5台まで収納して多チャンネルの直流電子負荷として使用することもできます。

小型直流電子負荷装置・AC入力ラインを1本にまとめられる専用アダプタRMシリーズ

この専用アダプタについての詳細は
「RMシリーズ」をご覧ください。

以下の組み合わせが可能です。
150W、200Wモデル 300Wモデル ch数
5台 - 5ch
4台 - 4ch
3台 - 3ch
2台 1台 3ch
1台 1台 2ch
- 2台 2ch

デジタルインターフェース

LAN/USB/RS-232C/RS-485/GPIBでのデジタル制御に加えてマスタースレーブ動作でのワンコントロールを可能にします。

各種アダプタ(別売)

デジタルインターフェースボードをご使用の際は、別途アダプタが必要です。
PCやシーケンサと接続方法により、以下のアダプタを用意しております。

ET-32m
LAN接続用変換アダプタ
1台のET-32mで合計16台まで接続可能
LANケーブルは付属しません
電子負荷(直流電子負荷・回生電源)
EGシリーズ・アダプタ
US-32m
USB用変換アダプタ
1台のUS-32mで合計16台まで接続可能
USBケーブルは付属しません
電子負荷(直流電子負荷・回生電源)
EGシリーズ・アダプタ
GP-MET2-9
RS-232C(9ピン)接続用変換アダプタ
Dsub⇔モジュラジャック
1台のGP-MET2-9で合計16台まで接続可能
電子負荷(直流電子負荷・回生電源)
EGシリーズ・アダプタ
GP-MET2-25
RS-232C(25ピン)接続用変換アダプタ
Dsub⇔モジュラジャック
1台のGP-MET2-25で合計16台まで接続可能
電子負荷(直流電子負荷・回生電源)
EGシリーズ・アダプタ
GP-MET4-25
RS-485(25ピン)接続用変換アダプタ
Dsub⇔モジュラジャック
1台のGP-MET4-25で合計16台まで接続可能
電子負荷(直流電子負荷・回生電源)
EGシリーズ・アダプタ
GP-32m
GPIB用変換アダプタ
1台のGP-32mで合計16台まで接続可能
GPIBケーブルは付属しません
電子負荷(直流電子負荷・回生電源)
EGシリーズ・アダプタ
電子負荷(直流電子負荷・回生電源)
EGシリーズ・-LGob:インターフェースボード

ⒶGP-Mケーブル

インターフェースオプションなしモデル1台につき1本(2m長)が添付されます。
更に延長を希望される場合はこちらからお問い合わせください。

詳しくは、こちらからGP/USB/ETカタログをダウンロードし、ご確認ください。

マスタスレーブ動作のワンコントロール機能

複数のEGをマスタ機からの操作で連動させることができます。16台まで接続が可能です。
(並列接続により電流を増大させる機能ではありません)

マスタレーブは同じモデル同士での接続となります。

小型直流電子負荷装置・マスタースレーブコントロールにより最大16台まで接続可能

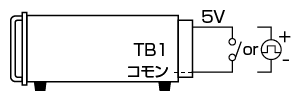

リモートコントロール

リモート/ローカル切替

小型直流電子負荷装置・リモートコントロール接続イメージ図・リモート/ローカル切替
モード 外部リレー TTL
リモート ショート LOW
ローカル オープン HIGH

負荷制御、動作モードをリレーかTTL信号により切り替えられます。

電圧・電流モニタ

小型直流電子負荷装置・リモートコントロール接続イメージ図・電圧/電流モニター
入力電圧・電流
0~MAX
0~10Vdc
出力imp.1kΩ
0~10Vdc
出力imp.1kΩ

負荷制御

小型直流電子負荷装置・リモートコントロール接続イメージ図・負荷制御
負荷抵抗値・負荷電流値 コントロール電圧 R
MIN~MAX 0~10Vdc
入力imp.500kΩ
0~約10kΩ

ステータス出力

小型直流電子負荷装置・リモートコントロール接続イメージ図・ステータス出力 FLT …異常状態でON(OCP、OVP、OPP、UVP、OTP状態でON)
オープンコレクタ出力でコモンはフローティングです。
耐圧 30Vdc、シンク電流 5mA以下

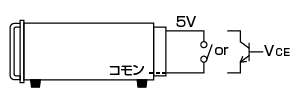

LOAD ON/OFF

小型直流電子負荷装置・リモートコントロール接続イメージ図・ステータス出力
LOAD リレー オープンコレクタ
ON ショート VCE 0.4V以下
OFF オープン VCE 2V以上

・Sink電流 1mA

仕様

一般仕様

一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。

外形寸法

外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。

オプション

-L(Mc0.5)、-L(Mc0.15)

通信ケーブル長変更

GP-Mケーブルの長さがそれぞれ0.5m、0.15mとなります。(どちらか一方の選択となります。)

ご発注方法

ご発注時は、上記のオプション記号を型名の後につけて下さい。
〈例〉EG150W-150V-L(Mc0.5)

別売品

AC 入力ケーブル

【標準添付】 CABLE TYPE1 CABLEシリーズ CABLEシリーズ 125 V / 10 A 2.5 m
固定長
【別売】 CABLE TYPE3 CABLEシリーズ CABLEシリーズ 250 V / 10 A 2.5 m
固定長
【別売】 CABLE TYPE4 CABLEシリーズ CABLEシリーズ 250 V / 10 A 2.5 m
固定長
