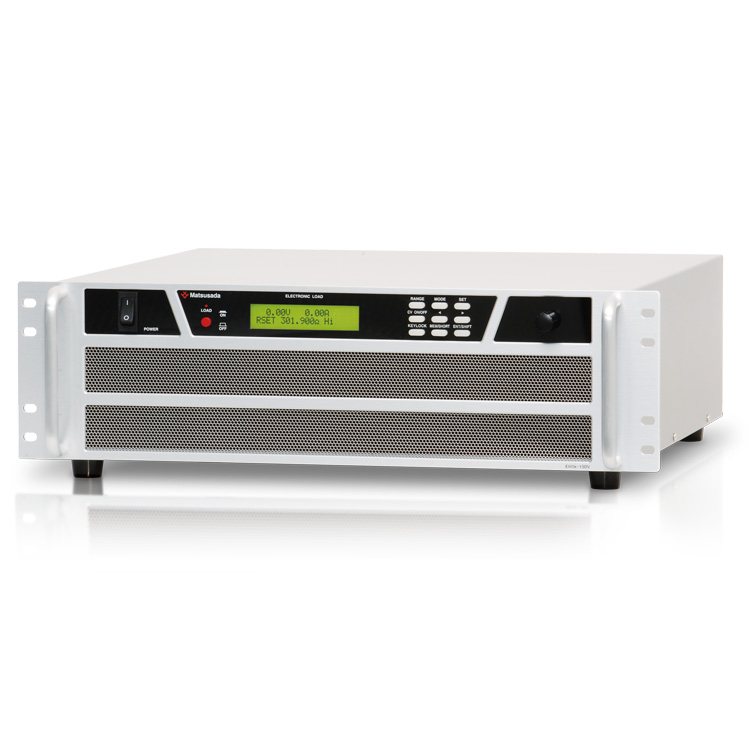

高さ3Uの19インチラックサイズで最大1500Wの大容量を実現
EHシリーズは、従来の1.5倍の大容量化を実現し、1台で最大1500Wの入力に対応することが可能と
なった直流電子負荷です。最大16台、24kW（光インターフェースオプション選択モデル同士では最大32台、48kW）まで容易に拡張でき、セルの数により必要に応じて追加拡張することができます。LANやUSB、RS-232C/RS-485もしくはGPIBインターフェースによって、弊社製の直流電源P4K-80シリーズやPKTシリーズなどとシステムを組むことも可能です。
EHHシリーズは、EHシリーズをベースにCV応答を高速化したモデルです。モータからの回生電流をスムーズに吸収することで周辺機器を保護できるため、モータの評価試験に最適です。
特長
- 3Uの19インチラックサイズで 最大負荷電力1500Wを実現
- 定電圧(CV)、定電流(CC)、定抵抗(CR)、定電力(CP)の4つのモードで動作可能
- デジタルインターフェースにより最大24kWまで制御可能(光インターフェースオプション選択モデル同士では最大48kW)
- LOAD OFF時の低吸い込み電流を実現
4つの放電モード
定電流（CC）放電
設定した電流値で放電します。
放電中に端子電圧が変化しても、一定の電流を流すことができます。
定電圧（CV）放電
設定した電圧値で放電します。
放電中に端子電流が変化しても、一定の電圧で動作できます。
定抵抗（CR）放電
設定した抵抗値で放電します。
端子電圧の電圧値を測定し、設定値に応じて、放電の電流値を決定します。
定電力（CP）放電
設定した電力値で放電します。
放電中に端子電圧が変化した場合、変化に応じて一定の電力を消費させることができます。
用途
- 直流スイッチング電源の評価
- 車載用DC/DCコンバータの評価
- サーバ用定電圧・大電流DC / DCコンバータの評価
- ブラシレスDCモータのサージ吸収用
- 大電流の二次電池や電気二重層キャパシタの放電試験
- ACアダプタの評価
- DCリレーや直流開閉器の試験
- 太陽電池のI-V特性試験
たとえばこんな用途にお使いいただけます
車載用DCモーターの評価試験に最適
弊社製の直流電源PRKシリーズなどと組み合わせて、モーターからの回生電流をEH/EHHシリーズで吸い込むことで、ECUや電源にダメージを与えることなくモーターの評価をすることができます。
ラインナップ
機能
デジタルインターフェース
USB/LAN/RS-232C/RS-485/GPIBでのデジタル制御が可能です。
また、最大で16台（24kW）のEH/EHHを接続し、1台の大容量電子負荷としてもご使用いただけます。
各種アダプタ（別売）
光インターフェースボードをご使用の際は、別途アダプタが必要です。
PCやシーケンサと接続方法により、以下のアダプタを用意しております。
- ET-32m
-
LAN接続用変換アダプタ
1台のET-32mで合計16台まで接続可能。
LANケーブルは付属しません
- US-32m
-
USB接続用変換アダプタ
1台のUS-32mで合計16台まで接続可能。
USBケーブルは付属しません
- GP-MET2-9
-
RS-232C（9ピン）接続用変換アダプタ
Dsub⇔モジュラジャック 1台のGP-MET2-9で合計16台まで接続可能。
- GP-MET2-25
-
RS-232C（25ピン）接続用変換アダプタ
Dsub⇔モジュラジャック 1台のGP-MET2-25で合計16台まで接続可能。
- GP-MET4-25
-
RS-485（25ピン）接続用変換アダプタ
Dsub⇔モジュラジャック 1台のGP-MET4-25で合計16台まで接続可能。
- GP-32m
-
GPIB接続用変換アダプタ
1台のGP-32mで合計16台まで接続可能。GPIBケーブルは付属しません。
インターフェースオプションなしモデル1台につき1本（2m長）が添付されます。更に延長をご希望される場合はこちらからお問い合わせください。
- 特定の環境下における使用が想定される場合は、-LGob（光インターフェース）オプションが必要となります。詳細につきましてはこちらよりカタログをダウンロードし、ご参照ください。
- パソコンを使わずに大容量化する場合は、後述のマスタスレーブコントロール機能をご使用ください。
マスタスレーブ動作のワンコントロール機能
マスタースレーブコントロール専用ケーブル「EH-MSケーブル」（0.55m長、別売）を使用することで、マスター機1台から最大4台のスレーブ機を制御できます。
（マスタースレーブコントロールは同じ型名のモデル同士でのみ可能です。）
仕様
一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。
オプション
- -LGob ※
-
光インターフェースボード
光通信で絶縁コントロールします。光ファイバーによる完全絶縁を行うため、サージや誘電雷、外来ノイズなどによる過渡現象などの誤作動を未然に防ぐことが可能です。
接続には別途アダプター（別売品）が必要です。
※本オプションを選択した場合、標準のデジタルインターフェースは装備されません。 -
- -LGob 光インターフェースボード＋光ケーブル2m長
- -LGob（Fc5）：光インターフェースボード＋光ケーブル5m長
- -LGob（Fc10）：光インターフェースボード＋光ケーブル10m長
- -LGob（Fc20）：光インターフェースボード＋光ケーブル20m長
- -LGob（Fc40）：光インターフェースボード＋光ケーブル40m長
下記の環境下で使用される場合は必ず-LGobオプションをご選択ください。
- 工場内などノイズの多い環境
(例：モータやコイルを負荷や電源の近くで使用される場合) - 弊社製の電源とコントローラ(PCやPLC)が2m以内に設置できない場合
- アーク放電や出力短絡が起る可能性がある場合
ご発注方法
ご発注時は、上記のオプション記号を型名の後につけてください。
〈例〉EH1.5k-150V-LGob(Fc20)
別売品
光インターフェースボード接続用アダプタ
光インターフェースボードをご使用の際は、別途アダプタが必要です。
PCやシーケンサと接続方法により、以下のアダプタを用意しております。
- ET-32
-
LAN用光変換アダプタ
1台のET-32で合計32台まで接続可能。LANケーブルは付属しません
- USB-OPT
-
USB用光変換アダプタ
1台のUSB-OPTで合計32台まで接続可能。
USBケーブルは付属しません
- GP-OPT2-9
-
RS-232C（9ピン）用光接続用アダプタ
1台のGP-OPT2-9で合計32台まで接続可能。
- GP-OPT2-25
-
RS-232C（25ピン）用光変換アダプタ
1台のGP-OPT2-25で合計32台まで接続可能。
- GP-OPT4-25
-
RS-485C（25ピン）用光接続用アダプタ
1台のGP-OPT4-25で合計32台まで接続可能。
- GP-32
-
GPIB用光変換アダプタ
1台のGP-32で合計32台まで接続可能。GPIBケーブルは付属しません
(C)GP-光ケーブル
デジタルインターフェースの機能などの詳細については、電源デジタルコントローラーGP/ET/USBシリーズカタログをご覧ください。
マスタースレーブコントロール専用ケーブル
EH-MSケーブル
（スレーブ機1台に対して１本必要になります。）
| 【標準添付】 | CABLE TYPE1 |  |
 |
125 V / 10 A | 2.5 m 固定長 |
|---|---|---|---|---|---|
| 【別売】 | CABLE TYPE3 | |
 |
250 V / 10 A | 2.5 m 固定長 |
| 【別売】 | CABLE TYPE4 | |
 |
250 V / 10 A | 2.5 m 固定長 |
ご発注方法
ご発注時は、型名をご指定ください。
〈例〉EH-MSケーブル、ET-32、CABLE TYPE 3
外形寸法
外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。
