横幅わずか84mmの超小型設計ながら150Wのハイパワーを実現
HJPRシリーズは、横幅わずか84mmというコンパクトサイズで最大30kV・150Wの高電圧・ハイパワー出力が可能な高圧電源です。
光通信オプションを選択し、弊社製のコントローラと組み合わせることでデジタル制御にも対応できます。
SCPIコマンドによる制御も可能です。
また、光通信による制御はノイズの多い環境下でも確実な動作を実現します。
パワーデバイスの開発やIoT・M2Mに向けた研究開発といった最先端分野から学校用の教材に至るまで、幅広い用途にお使いいただけます。
特長
- アダプタなしで世界中の商用電源電圧(AC100V~240V)に対応可能なユニバーサル入力。
- USBやLAN、RS-232C、RS-485、GPIBの各種インターフェースに対応。
- 「小型軽量」と「高電圧・ハイパワー」を両立しつつ光通信にも対応可能。
- 電源単体でシーケンスを組んで動作させることが可能なオプションもラインナップ。
用途
- 高電圧・ハイパワーを活かしてSiCやGaNといった次世代パワーデバイスの開発に。
- 幅広いラインナップから最適なモデルを選択して各種高圧キャパシタの開発や充電試験に。
- 手軽に持ち運べるコンパクト高圧電源として各種電子部品のエージングや耐圧試験に。
- 電子ビームやイオンビーム、ATE、X線装置、各種高圧試験などにも。
ラインナップ
正極性出力モデル
モデル | 最大出力 | お問い合わせ | ||
---|---|---|---|---|
電圧[kV] | 電流[mA] | 電力[W] | ||
HJPR-1P30 | 1 | 30 | 30 | 購入前 購入後 |
HJPR-1P60 | 60 | 60 | 購入前 購入後 | |
HJPR-1P150 | 150 | 150 | 購入前 購入後 | |
HJPR-1.5P20 | 1.5 | 20 | 30 | 購入前 購入後 |
HJPR-1.5P40 | 40 | 60 | 購入前 購入後 | |
HJPR-1.5P100 | 100 | 150 | 購入前 購入後 | |
HJPR-2P15 | 2 | 15 | 30 | 購入前 購入後 |
HJPR-2P30 | 30 | 60 | 購入前 購入後 | |
HJPR-2P75 | 75 | 150 | 購入前 購入後 | |
HJPR-3P10 | 3 | 10 | 30 | 購入前 購入後 |
HJPR-3P20 | 20 | 60 | 購入前 購入後 | |
HJPR-3P50 | 50 | 150 | 購入前 購入後 | |
HJPR-5P6 | 5 | 6 | 30 | 購入前 購入後 |
HJPR-5P12 | 12 | 60 | 購入前 購入後 | |
HJPR-5P30 | 30 | 150 | 購入前 購入後 | |
HJPR-10P3 | 10 | 3 | 30 | 購入前 購入後 |
HJPR-10P6 | 6 | 60 | 購入前 購入後 | |
HJPR-10P15 | 15 | 150 | 購入前 購入後 | |
HJPR-15P2 | 15 | 2 | 30 | 購入前 購入後 |
HJPR-15P4 | 4 | 60 | 購入前 購入後 | |
HJPR-15P10 | 10 | 150 | 購入前 購入後 | |
HJPR-20P1.5 | 20 | 1.5 | 30 | 購入前 購入後 |
HJPR-20P3 | 3 | 60 | 購入前 購入後 | |
HJPR-20P7.5 | 7.5 | 150 | 購入前 購入後 | |
HJPR-30P1 | 30 | 1 | 30 | 購入前 購入後 |
HJPR-30P2 | 2 | 60 | 購入前 購入後 | |
HJPR-30P5 | 5 | 150 | 購入前 購入後 |
負極性出力モデル
モデル | 最大出力 | お問い合わせ | ||
---|---|---|---|---|
電圧[kV] | 電流[mA] | 電力[W] | ||
HJPR-1N30 | 1 | 30 | 30 | 購入前 購入後 |
HJPR-1N60 | 60 | 60 | 購入前 購入後 | |
HJPR-1N150 | 150 | 150 | 購入前 購入後 | |
HJPR-1.5N20 | 1.5 | 20 | 30 | 購入前 購入後 |
HJPR-1.5N40 | 40 | 60 | 購入前 購入後 | |
HJPR-1.5N100 | 100 | 150 | 購入前 購入後 | |
HJPR-2N15 | 2 | 15 | 30 | 購入前 購入後 |
HJPR-2N30 | 30 | 60 | 購入前 購入後 | |
HJPR-2N75 | 75 | 150 | 購入前 購入後 | |
HJPR-3N10 | 3 | 10 | 30 | 購入前 購入後 |
HJPR-3N20 | 20 | 60 | 購入前 購入後 | |
HJPR-3N50 | 50 | 150 | 購入前 購入後 | |
HJPR-5N6 | 5 | 6 | 30 | 購入前 購入後 |
HJPR-5N12 | 12 | 60 | 購入前 購入後 | |
HJPR-5N30 | 30 | 150 | 購入前 購入後 | |
HJPR-10N3 | 10 | 3 | 30 | 購入前 購入後 |
HJPR-10N6 | 6 | 60 | 購入前 購入後 | |
HJPR-10N15 | 15 | 150 | 購入前 購入後 | |
HJPR-15N2 | 15 | 2 | 30 | 購入前 購入後 |
HJPR-15N4 | 4 | 60 | 購入前 購入後 | |
HJPR-15N10 | 10 | 150 | 購入前 購入後 | |
HJPR-20N1.5 | 20 | 1.5 | 30 | 購入前 購入後 |
HJPR-20N3 | 3 | 60 | 購入前 購入後 | |
HJPR-20N7.5 | 7.5 | 150 | 購入前 購入後 | |
HJPR-30N1 | 30 | 1 | 30 | 購入前 購入後 |
HJPR-30N2 | 2 | 60 | 購入前 購入後 | |
HJPR-30N5 | 5 | 150 | 購入前 購入後 |
19インチラック用アダプタRMシリーズ(型名:RME-133H-HJPR、別売)に最大5台を収納して5ch出力をさせることも可能です。
機能
リモートコントロールコネクタ
D-Sub15ピン メス(適合コネクタ添付)

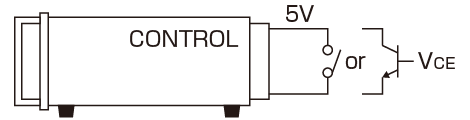

リモート/ローカル切替

モード | 外部リレー | オープンコレクタ |
---|---|---|
リモート | ショート | VCE 0.4V以下 |
ローカル | オープン | VCE 2V以上 |
(シンク電流 10mA以上必要)
リモートスイッチON/OFF

モード | 外部リレー | オープンコレクタ |
---|---|---|
リモート | ショート | VCE 0.4V以下 |
ローカル | オープン | VCE 2V以上 |
(シンク電流 10mA以上必要)
- 停電保護を有効にしている時
フロントパネルOUTPUTスイッチとリモートスイッチの両方がONの状態でのみ高圧出力が可能です。 - 停電保護を無効にしている時
リモートスイッチONで高圧出力が可能です。(リモート時のみ)
出力制御

出力電圧 | Vcon |
---|---|
0~MAX | 0~10V 入力imp1MΩ以上 |
CV制御時はIcon>Vconとなるように使用してください。

出力電流 | Icon |
---|---|
0~MAX | 0~10V 入力imp1MΩ以上 |
CC制御時はVcon>Iconとなるように使用してください。

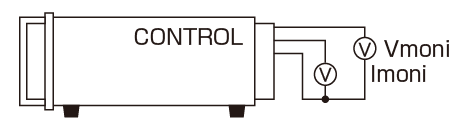

出力モニタ

モニタ出力は共に0~+10V/0~MAX
出力imp 1kΩ
ドアスイッチ

外部リレーショートまたはVCE0.4V以下の状態で出力可能です。オープンまたは2V以上になると出力が遮断されます。再度ショートまたは0.4V以下の状態でPOWER スイッチをOFFしてリセットした後、POWER スイッチ ONで再出力します。
(シンク電流 10mA以上必要)
仕様
一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。
オプション
-LDe
パルス・ランプシーケンス&マスタフォロー機能
次の出力制御が可能です。
A. パルスシーケンス
マルチセット機能との組み合わせで各メモリーa、b、c、~tに設定された電圧・電流値を使用してシーケンス動作をさせることができます。連続運転はもちろん、回数の指定も設定可能です。メモリa、b、c、~tやoffの設定時間を0.0に設定する事でa、bのみの繰り返しやb、c、offのみの繰り返しなど様々な動作が可能となりますので製品の評価試験等に便利です。

ta、tb、tc、toffはそれぞれ0.0s~9999h59m59.9sの範囲で設定できます。
B. ランプ
設定された電圧・電流値まで(または、設定された電圧・電流値から0V/0Aまで)ランプ動作させる事ができます。電圧・電流値をゆっくり上げたい(下げたい)時に便利です。
※ランプ動作は、「設定電圧・電流値の両方」「設定電圧のみ」「設定電流のみ」の選択が可能です。

t1、t2は0.0~9999h59m59.9sの範囲で設定できます。
C. パルスシーケンス+ランプ
パルスシーケンス動作とランプ動作を組み合わせて使用することも可能です。さらにマルチセット機能も組み合わせると、各メモリーa、b、c、~tに設定された電圧・電流値を使用してシーケンス動作をさせる事ができます。連続運転はもちろん、回数の指定も設定可能です。電圧・電流値を3つの設定値までゆっくり上げたり下げたりを繰り返し行えるので、いろいろな場面で役立ちます。

t1~t4は0~999sの範囲で、ta~tc、toffは0.0s~9999h59m59.9sの範囲でそれぞれ設定できます。
-LGob
光インターフェースボード
- -LGob:光インターフェースボード+光ケーブル2m長
- -LGob(Fc5):光インターフェースボード+光ケーブル5m長
- -LGob(Fc10):光インターフェースボード+光ケーブル10m長
- -LGob(Fc20):光インターフェースボード+光ケーブル20m長
- -LGob(Fc40):光インターフェースボード+光ケーブル40m長
光通信で絶縁コントロールします。光ファイバによる完全絶縁を行うため、サージや誘電雷、外来ノイズなどによる過渡現象などの誤作動を未然に防ぐことが可能です。また、SCPIコマンドによる制御にも対応できます。
- ※下記の環境下で使用される場合は必ず-LGobオプションをご選択ください。
-
- 工場内などノイズの多い環境(例:モータやコイルを負荷や電源の近くで使用される場合)
- 高圧フローティングで使用される場合(250V以上)
- 弊社製の電源とコントローラ(PCやPLC)が2m以内に設置できない場合

ⒷGP光ケーブル
-LZ
持ち運び用ハンドル
持ち運びに便利なハンドルが天板に付きます(高さが8mm高くなります)。
-L(5m)
出力ケーブル長変更
出力高圧ノンシールドケーブルの長さが標準の1.5mから5mに変更となります。
ご発注方法
ご発注時は、上記のオプション記号を型名の後につけてください。〈例〉HJPR-1P60-LDeGob(Fc5)Z(5m)
入力ケーブル ※入力ケーブルの詳細はCABLEシリーズカタログをご参照ください。
-
CABLE TYPE 1
125V/10A
標準添付
-
-
CABLE TYPE 3
250V/10A
別売(200V入力時使用可能)
-
-
CABLE TYPE 4
250V/10A
別売(200V入力時使用可能)
-
出力ケーブル ※出力ケーブルの詳細はCNシリーズカタログをご参照ください。
-
CN-40-AHVP
40kV/0.1A
標準添付
-
-
CN-40-AHVP (5)
40kV/0.1A
-L(5m)オプション時添付
-
外形寸法
外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。
ダウンロード
-
HJPRシリーズカタログ
更新日:2022/1/17 rev10
PDF(2,353KB)
-
高性能高圧電源総合ガイド
更新日:2021/10/14 rev16
PDF(4,205KB)
-
高圧電源の正しい使い方
更新日:2022/04/05 rev05
PDF(851KB)
-
自動車産業向け電源装置総合ガイド
更新日:2021/11/2 rev06
PDF(8,921KB)
-
HJPRシリーズ取扱説明書
PDF(671KB)
-
HJPRシリーズ 取扱説明書(LGobオプション)
更新日:2020/11/17 rev0.5
PDF(755KB)
-
HJPRシリーズ取扱説明書(LDeオプション)
更新日:2019/12/12 rev0.1
PDF(1,384KB)
ダウンロードには会員登録が必要です。
-
