現場で使える
卓上X線検査装置

  • 管電圧20kV~60kV

簡単操作を追求した「現場主義」卓上X線検査装置

μB1300は、手動のマルチレバーによりワークを検査したい位置へ瞬時に移動させることができます。窓から中が見えるので、ワークを手に取って検査している感覚で操作できます。
BGAのショート(ブリッジ)や欠落、ボイドを基板の実装ラインに置いてすぐに検査できます。

特長

  • 卓上に置けるコンパクトなX線検査装置
  • 大型の窓とレーザポインタで作業しやすい
  • 回転機能を装備した多機能ステージ
  • インターロックやオートOFFなどの各種安全機能を標準装備
  • 現場で簡単に使える

卓上サイズのコンパクトなX線検査装置

W620×D695×H465(mm) 現場におけるコンパクトサイズです。

回転機能を装備した多機能ステージ

ステージを付け替えることにより被写体を360°回転させて見ることができます。

X線非破壊検査装置μB1300シリーズ・回転機能

2インチ X線カメラ 搭載

コンパクトで高解像度なX線カメラを搭載。微弱な透過X線を確実に可視画像化することができます。

安全性

低漏洩X線量
X線に対して完全防護、漏洩線量がほぼ自然界レベルになりました。
オートオフ機能
X線の切り忘れを防止するため、設定した時間が経過すると自動的にX線を停止します。最長10分の設定が可能です。
瞬時にX線を停止
不意にドアが開けられたときでもX線を即座に停止させます。
X線非破壊検査装置μB1300シリーズ・インターロック機能

インターロック機能

ラインナップ

モデル名 管電圧 試料台 カメラ視野サイズ お問い合わせ
μB1300 20kV ~ 60kV 260mm × 260mm 2インチ 購入前 購入後

機能

専用画像取込ソフトウェア

μRayVision:マイクロレイビジョン

μRayシリーズ付属の専用ソフト「μRayVision」は、簡単な操作でX線の制御ができるだけでなく、画像の平均積算処理や任意の輝度のみ色を付けて表示する「輝度指定カラー機能」も備えています。

X線非破壊検査装置μB1300シリーズ・μRayVision画面

自動コントラスト調整機能

暗くて見にくい画像も自動でコントラストを調整して常に見易い画像を表示します。

X線非破壊検査装置μB1300シリーズ・μRayVision:自動コントラスト調整機能

計測機能を備えた画像処理ソフト

フィルタ機能

詳細な画像解析を可能にする10種類以上のフィルタ処理と画像加工処理をサポート。動画表示にフィルタ処理を適用させることにより、リアルタイムな画像解析をサポートします。

X線非破壊検査装置μB1300シリーズ・μV-1300:フィルタ機能

仕様

仕様については、こちらよりカタログをダウンロードし、ご参照ください。

オプション

-LE

OS、ソフトの英語対応

付属するOS、ソフトの言語設定を英語にします。
-LF

高解像度撮影部

視野サイズ 57mm×64mm
有効画素数 150万画素
濃度分解能 14bit 16384階調
-LM60

マイクロフォーカスX線発生部

管電圧 20kV~60kV
管電流 150µA MAX
焦点サイズ 5µm
-L(○○○V)

入力電圧変更オプション

入力電圧を110Vac、115Vac、120Vac、200Vac、220Vac、230Vac、240Vac ±10%に変更します。
○○○には入力電圧(110、115、120、200、220、230、240)が入ります。

ご発注方法

ご発注時は、上記のオプション記号を型名の後につけてください。(アルファベット・数字順)

〈例〉μB1300-LEFM60(200V)

別売品

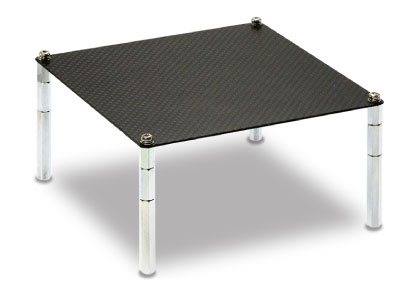

STG002, STG056

拡大率調整ステージ

サイズ
STG002:120mm×120mm
STG056:120mm×140mm
ステージの高さを上げて、試料とX線カメラの距離を近づけることができるステージです。より大きな視野で撮影することができます。
アップダウンステージ
XDSK200

アルミ専用デスク

特別対応

長尺サンプル特別対応
装置側面に試料挿入用の開口部を設けることで、長尺試料の出し入れが可能になります。

アプリケーション

分野と利用例

医薬・化粧品
錠剤 カプセル剤 カテーテル 医療用パウチ マスク内の異物検出 コスメ
自動車・EV
車載部品  ハーネス バッテリー 樹脂成型品 モーター  インサート成形品 アルミダイカスト センサ 部品の嵌合
電気・電子
BGA  IC  コネクタ コンデンサ LED リレー 電子回路基板(PCB) ACアダプタ ランプのフィラメント  電線の断線 絶縁破壊の放電痕
先端材料
CFRP 絶縁材料 カーボン 異種材料の接合 ベリリウム内の異物検査
精密機器
プローブ ベアリング 樹脂容器の嵌合 バネの挿入位置検査
生物・植物
研究用ラット 種子 花 貝 骨格 昆虫 米
その他
微小異物の混入 溶接部のス ペットボトルの検査 缶の封止
