よくあるご質問（Q&A）

ハイパワー電源用のブレーカーはどのように選定すれば良いでしょうか？

カテゴリ
製品サポート よくあるご質問

ハイパワーの直流電源や回生電源を使用する際は、ブレーカー電流容量を最大入力電流＋10％以上にする必要があります。
たとえば、ハイパワー直流電源PRシリーズ のPR60-250（15kW、3相200V入力）であれば、入力電流は最大75A（定格出力時）、突入電流は、最大150A peakになります。この場合、ブレーカー電流容量を150A以上にする必要はありません。 突入電流は、機種にもよりますが、電源ON時もしくはOUTPUT ON時に数ms間だけしか流れないので、最大入力電流からブレーカーの容量を選択すれば問題ありません。
PR60-250（15kW、3相200V入力）の場合、入力電流75A＋10%以上の余裕のあるブレーカーを用意していただければ結構です。つまり、75A＋10％＝82.5A以上（この場合、100Aのブレーカーをお勧めします。）

また、取扱説明書に製品に内臓しているヒューズやブレーカーの容量が記載されているものがあります。それらは、取扱説明書に記載の容量と同じものをご検討ください。

なお、注意すべき点として、ブレーカーの動作特性として高速/低速タイプがある場合、低速タイプをご選択ください。高速タイプですと、突入電流で反応（トリップ）してしまう場合があります。

備考：漏電ブレーカーを経由して当社製品をお使い頂く場合、入力のフィルタ回路による漏洩電流により漏電ブレーカーが動作してしまう場合があります。(関連項目：高調波流出電流計算書）

ブレーカー選定での注意点

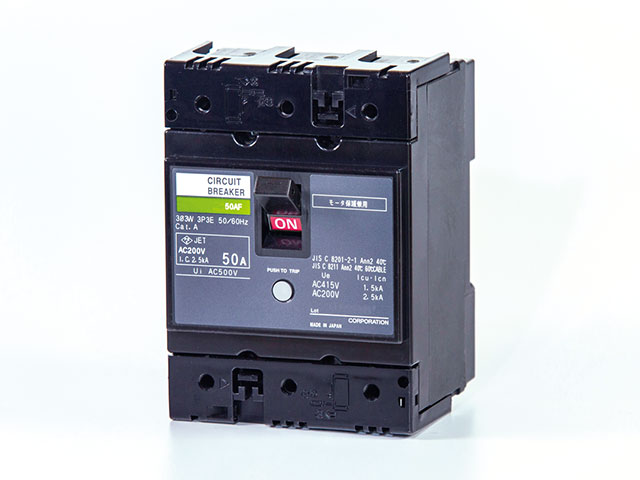

ブレーカーの物理的なサイズと最大定格電流は、アンペアフレーム（AF：Ampere Frame）で表されます。ブレーカーのアンペアフレームや定格電流には、次のような種類があります。
  • サーキットブレーカー（配線用遮断器）
  • モーターブレーカー
  • 漏電ブレーカー（漏電遮断器）

電源に接続するブレーカーは、サーキットブレーカーをご使用下さい。

ブレーカーには、特性があります。
  • 高速タイプ（即断タイプ）
  • 低速タイプ

電源に接続するブレーカーは、低速タイプをご使用下さい。また、動作特性図などから動作範囲を把握しておくことをお勧めします。

ブレーカーの最大定格電流（AF:アンペアフレーム）には次のような種類があります。
  • 30A
  • 50A
  • 60A
  • 100A
  • 125A
  • 150A
  • 250A
  • 400A
  • 600A
  • 800A

※アンペアフレームや定格電流の種類は、メーカーにより異なります。
