2倍の風圧を実現
小型高風圧タイプの吸煙器

はんだ付け作業時の煙を強力に吸引し、高性能3層フィルタで浄化。

従来機よりさらに機能を追求し、2倍の風圧を実現した小型吸煙器

Q211は、横幅22cm×奥行き25cmという超コンパクトサイズながら、従来機(Q201)の2倍の風圧を実現しました。さらに、従来機にはなかった差圧計とボリュームを装備したことで、目詰まりの確認が可能になり、ボリュームによる風量のコントロールができるようになりました。

小型設計で作業机の下に設置できるので、はんだ付け作業の邪魔になりません。また小型高風圧タイプなので、はんだ付け作業やはんだ槽から発生する煙を強力に吸引して、高性能3層フィルタでしっかりと除去します。

特長

1.高性能3層フィルター

Qクリーン専用に設計された高性能3層フィルタが、煙やガス、ほこり、においを強力に除去。
フィルタ交換はワンタッチ、メンテナンス性も抜群。

高性能3層フィルター|吸煙器|松定プレシジョン

2.場所を選ばない小型設計

場所を選ばない小型設計|吸煙器|松定プレシジョン

小型設計で作業机の下など設置場所を選びません

3.使用環境に応じて対応

使用環境に応じて対応|吸煙器|松定プレシジョン

フレキシブルダクトで、煙や臭いの発生源に近づいて吸引可能

4.移動が簡単

移動が簡単|吸煙器|松定プレシジョン

キャスター付きで移動が簡単

用途

  • 電子基板のはんだ付け作業や、はんだ槽から発生する煙(ヒューム)やガスの除去
  • 揮発性有機化合物(VOC)や、有機溶剤、化学物質、接着剤、薬品を使った作業で発生する臭気対策
  • 3Dプリンタのフィラメントや、UVプリンタのレジンから発生する悪臭対策
  • レーザーマーカーから発生するヒュームの吸煙や、においの対策

ラインナップ

モデル名 処理風量 ダクト径 サイズ お問い合わせ
Q211 約2.3m3/min(maxの時) φ65mm W220mm×D250mm×H405mm
(ダクトフランジ含む)
購入前 購入後

吸引力や脱臭力の違うラインナップ(Q201Q302Q451)と比較したい方は、
こちらよりカタログをダウンロードし、ご参照ください。

機能

高風圧

Q201よりさらに機能を追求し、Q201の2倍の風圧を実現しました。また、従来に比べ風量も低下しにくくなり、従来機以上に快適な環境作りに貢献することができます。

差圧計、ボリュームにより使いやすさアップ

従来機にはなかった差圧計とボリュームを装備。差圧計により目詰まりの確認が可能になり、ボリュームにより風量のコントロールができるようになりました。より簡単に使用していただくことが可能です。

Q211の外形寸法

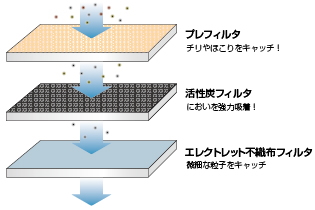

高性能3層フィルタ

Qクリーン専用に設計された高性能3層フィルタが、煙やガス、ほこり、においを強力に除去

Q201のプレフィルタ画像

1層目:プレフィルタ

まずはプレフィルタによる濾過で、10μm以上の大きさのちりやほこりを逃さず捕集。

2層目:活性炭フィルタ

次に活性炭フィルタで、においやガスを強力吸着。

3層目:エレクトレット不織布フィルタ

最後にエレクトレット不織布フィルタで、目に見えない微細な粒子を静電気の力で強力に捕集。

プレフィルタ

型名:P20

大きさが10µm以上の粒子やホコリを捕集します。
目に見えるようなホコリの大部分をプレフィルタで捕集します。
※活性炭フィルタの寿命を長くするために、こまめに交換していただくことをお勧めします。

ご購入はこちら
Q201のプレフィルタ写真

活性炭フィルタ

型名:C20

活性炭によりにおい・ガスを吸着します。
空気浄化、脱臭などあらゆる分野の空気・ガス浄化に優れた効果を発揮する活性炭を使用しています。
※においがとれなくなってきたら交換してください。

ご購入はこちら
Q201の活性炭フィルタ写真

さらに臭いやガスを吸着する、活性炭量2倍、4倍の増量版

活性炭を増量することで、より多くのにおいやガスを吸着できます。
また、より長い期間使用していただくことが可能です。

活性炭増量(2倍)※C20に対して

型名:C20-100

活性炭増量全体写真

活性炭増量(4倍)※C20に対して

型名:C20-200

活性炭増量(4倍)全体写真

活性炭増量4倍(C20-200)をご利用の際は、オプション(-H200用フタ)が必要です。

ご購入はこちら
活性炭フィルタの悪臭物質に対する吸着特性  :最適 ○:適
吸着物質 C20
一般脱臭用
C20-AC
酸性ガス用
C20-TS
塩基性ガス用
C20-AA
アルデヒド類用
アクリル酸
アセトアルデヒド
アセトン
アルデヒド類
アンモニア
イソブタノール
イソプロピルアルコール(IPA)
エチルアルコール
塩化メチレン(ジクロロメタン)
オゾン
キシレン
クロロホルム
ケトン
酢酸
酢酸エチル
酢酸ブチル
ジエチルエーテル
シクロヘキサン
ジメトキシエタン
スチレン
テトラヒドロフラン(THF)
トリメチルアミン
トルエン
ヘキサン
ホルムアルデヒド(ホルマリン)
メチルアルコール(メタノール)
メチルエチルケトン(MEK)
硫化水素
メチルメルカプタン
N-メチルピロリドン(NMP)
ブタジエン
エチルベンゼン
メタクリル酸メチル

※引火性溶剤を吸引される場合は爆発下限濃度の20%以下に希釈した上で吸引してください。
ダクト部はPR樹脂を用いていますので使用する薬品によってはダクト部が損傷する場合がありますのでご注意ください。

エレクトレット不織布フィルタ

型名:E20

帯電不織布により数ミクロンの微細な粒子を捕集します。
目に見えない微細な粒子を静電気の力で強力に捕集します。

※プレフィルタ、活性炭フィルタを交換しても風量が低下したままの時に交換してください。

特長
帯電不織布を使用しており、低圧損でありながら優れた捕集効果を有します。

性能
粒子捕集率 比色法効率
0.4μm 0.7μm
70%以上 80%以上 90%
エレクトレット不織布フィルタ写真
フィルタ組み合わせ例
標準
標準
 P20  プレフィルタ

 C20  活性炭フィルタ

 E20  エレクトレット不織布フィルタ

プレフィルタ、活性炭フィルタ、
エレクトレット不織布フィルタの組合せです。

Qクリーンシリーズの標準的な仕様です。

脱臭
脱臭
 P20  プレフィルタ

 C20  活性炭フィルタ

 C20  活性炭フィルタ

通常の活性炭フィルタを2枚重ねます

集塵要素が不要で、気になる臭いやガスなど

酸性ガス
酸性ガス
 P20  プレフィルタ

 C20-AC  酸性ガス用活性炭フィルタ

 E20  エレクトレット不織布フィルタ

硫化水素、メチルメルカプタンなど

※酸性ガス用に触媒を添加しています。

塩基系ガス
塩基系ガス
 P20  プレフィルタ

 C20-TS  塩素性ガス用活性炭フィルタ

 E20  エレクトレット不織布フィルタ

※塩基系ガス用に触媒を添加しています。

アンモニア、アミン類など

アルデヒド類
アルデヒド類
 P20  プレフィルタ

 C20-TS  アルデヒド類用活性炭フィルタ

 E20  エレクトレット不織布フィルタ

※アルデヒド類用に触媒を添加しています。

アルデヒド、ホルムアルデヒドなど

  • ガスやにおいを100%除去出来るものではありません。
  • 特に危険性や毒性の強いガスへの使用はご遠慮ください。
  • ガスやにおいを除去する目的での使用の場合は、濃度をモニタしていただき、危険性がないことをご確認願います。

仕様

一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。

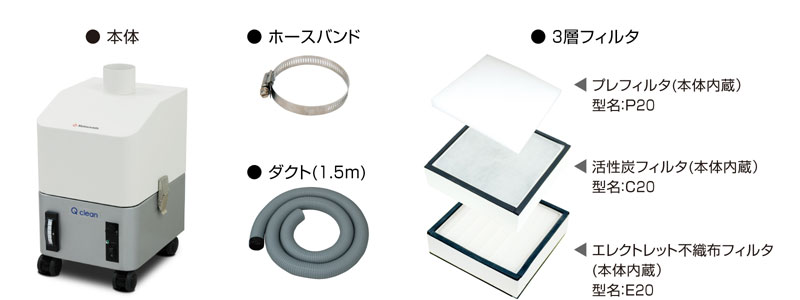

本体セット内容
Q211のセット内容一覧

オプション

据え置き用金具

Q211-アンダーカバー
キャスターをなくし、床などに直接置くことが可能になります。
机の上といった安定性が求められる場所で使用になる場合に便利です。
また、据え置き用金具をご使用になることで静音効果も得られます。

据え置き用金具C211-アンダーカバーの全体写真
活性炭量4倍用蓋

Q211-H200用フタ
活性炭量(4倍)型名:C20-200を搭載する専用の蓋です。

C20に対して4倍の活性炭増量とC211-H200用フタ
Φ65mmフレキシブルダクト

型名:Φ65フレキダクト(□m)
1~10mまで1m単位で任意の長さを選択できます。
□には1~10までの長さを指定してください。

吸込みフード

型名:Q-HD
広範囲のにおい・煙を効率的に吸い込むことができます。

ご購入はこちら
吸込みフード
カバーフード

型名:CLT64Q
においが周りに広がりやすいものや、少し広い範囲からにおいが出る時は、
囲いを作ることによって確実ににおいを吸い込むことができます。
※スペースに合わせて自由にサイズ変更が可能です。

ご購入はこちら
カバーフード
ダクト固定金具

型名:Q-FX
ダクトを机などに固定することができます。
机の端などにダクトを固定することによってダクトの吸込み口を最適な位置で止めやすくなります。

ご購入はこちら
机に固定したダクト固定金具

別売品・消耗品

フィルタなどの消耗品は以下をご覧ください。

Qクリーン消耗品・別売品
