超小型組込型光検出器として設計されたAPDモジュール
コンパクトサイズでありながらローノイズ化に成功しました。多チャンネル使用、製品の小型化にも力を発揮します。
特徴
- APD、高圧電源、ローノイズアンプを超小型金属ケースに集約
- 高速応答型と高感度型の2種・全8モデルをラインナップ
- 温度補償回路による高安定動作
ラインナップ
| モデル名 | 受光径 [mm] |
遮断周波数 高域 [MHz] |
最低入射光量 | 光電変換感度 | お問い合わせ | ||
|---|---|---|---|---|---|---|---|
| typ. | max. | typ. | min. | ||||
| APS-R20VF | 0.2 φ | 15 MHz | 0.8n | 1.6n | +5.0×105 | +4.5×105 | 購入後 |
| APS-R50VF | 0.5 φ | 10 MHz | 0.8n | 1.6n | +5.0×105 | +4.5×105 | 購入後 |
| APS-1R00VF | 1 φ | 10 MHz | 0.8n | 1.6n | +5.0×105 | +4.5×105 | 購入後 |
| APS-1R50VF | 1.5 φ | 10 MHz | 1.2n | 2n | +5.0×105 | +4.5×105 | 購入後 |
| APS-3R00VF | 3 φ | 3 MHz | 3n | 6n | +5.0×105 | +4.5×105 | 購入後 |
| APS-R26VF | 0.2 φ | 150 MHz | 3n | 6n | -1.5×105 | -1.4×105 | 購入後 |
| APS-R56VF | 0.5 φ | 100 MHz | 3n | 6n | -1.0×105 | -0.9×105 | 購入後 |
| APS-1R06VF | 1 φ | 100 MHz | 3n | 6n | -1.0×105 | -0.9×105 | 購入後 |
仕様
分光感度曲線
その他の一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。
オプション
- -LFC
- FCコネクタ付（1.0φ以下のモデルのみ）
- -LR
-
APDのゲイン可変
外付5kΩのボリュームによる。(可変範囲1倍～100倍)
仕様上の遮断周波数を得るには、50倍以上のゲインでご使用ください。
ご発注方法
ご発注時は、上記のオプション記号を型名の後につけてください。
(アルファベット、数字順)
〈例〉APS-R26VFｰLFCR
接続図
接続図については、こちらよりカタログをダウンロードし、ご参照ください。
外形寸法
外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。

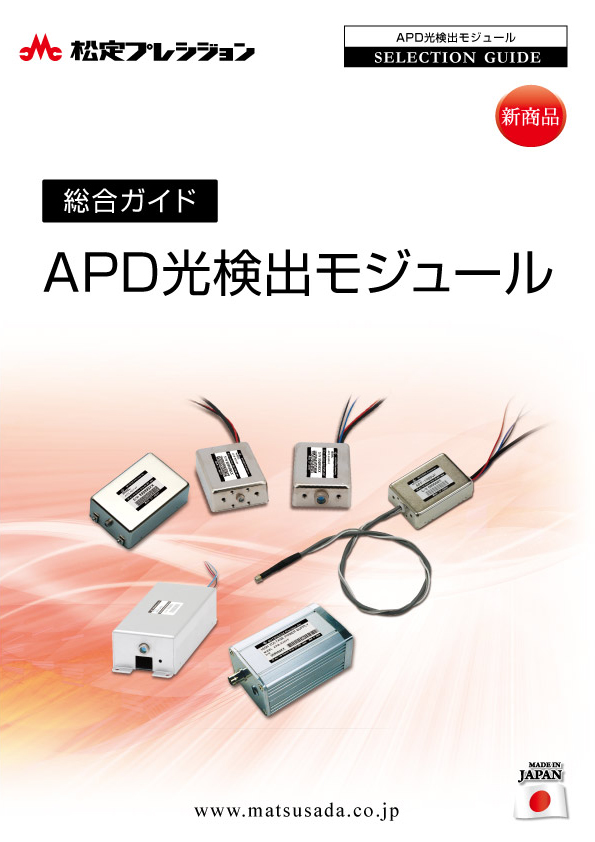

![光検出モジュール総合ガイド（販売終了）]()
-
