1台のアルミフレームラックにたくさんの電源を収納！高い収納力で無駄を省きます。
アルミフレームを採用したシンプルで美しいラックです。
高さや奥行のサイズを自由に指定できますので、限られたスペースを効率よく利用できます。
また、JISおよびEIAの規格に準じた装置を混載して収納できます。キャスタを標準装備し、移動もラクラク可能です。
用途
- 19インチラック収納
特長・概要
- サイズは自由設計できます。
- アルミ製で美しいフレームです。
- フレームは6角レンチで解体できます。
- JIS、EIAどちらにも対応し、混載できます。
- ストッパー付キャスターを標準装備。
仕様
| 番号 | 部品名 | 材質 | 処理 |
|---|---|---|---|
| 1 | ラックフレーム | A6063 | アルマイト |
| 2 | 35×35フレーム | A6063 | アルマイト |
| 3 | サイドパネル | H1200未満：SPC t1.6 H1200以上：A5052 t2.0 |
グレー半艶塗装 |
| 4 | エンドプレート | ナイロン | - |
| 5 | キャスタ | ナイロン | - |
| 番号 | 部品名 | 材質 |
|---|---|---|
| 6 | 天板 | メラミン化粧合板/スチール版 |
| 7 | 床板 | メラミン化粧合板/スチール版 |
オプション
ガイドレール
L=D(ラック外形寸法)-213mm
セット内容
- ガイドレール本体（2本1組）
- ナット
- 固定用ネジ
- 材質
- アルミ t2
- 処理
- アルマイト（許容荷重目安 30kg）
| 型名 | D | L |
|---|---|---|
| CAB-GR74 | 740 | 527 |
| CAB-GR87 | 870 | 657 |
ブランクパネル
セット内容
- ブランクパネル本体
- ナット
- 固定用ネジ
- 材質
- アルミ t3
- 処理
- アルマイト
| 型名 | H | h |
|---|---|---|
| BP44H | 43.6 | 31.75 |
| BP50H | 49 | センター |
| BP89H | 88.1 | 76.2 |
| BP100H | 99 | 50 |
| BP133H | 132.6 | 57.15 |
| BP150H | 149 | 100 |
| BP177H | 177 | 101.6 |
| BP200H | 199 | 150 |
| BP222H | 221.5 | 146.1 |
| BP250H | 249 | 200 |
床板
材質を2タイプからお選びいただけます
セット内容(スチールタイプのみ)
- ナット
- 固定用ネジ
メラミン化粧合板
- 厚み
- t16
- 色
- 白色の板を使用
| 型名 | 外形寸法 |
|---|---|
| CAB-FB74（メラミン化粧合板） | D = 740mmラック用 |
| CAB-FB87（メラミン化粧合板） | D = 870mmラック用 |
- 上部からの落とし込みタイプとなります。ネジ等による固定タイプではありませんのでご注意ください。
- 上部からの落とし込みタイプとなります。
ネジ等による固定タイプではありませんのでご注意ください。
スチール板
- 厚み
- t1.2
- 色
- クリーム色塗装の板を使用
| 型名 | 外形寸法 |
|---|---|
| CAB-FB74（スチール板） | D = 740mmラック用 |
| CAB-FB87（スチール板） | D = 870mmラック用 |

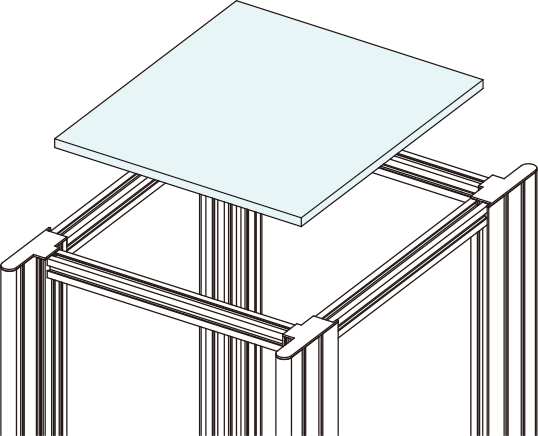

天板
材質を2タイプからお選びいただけます
セット内容(スチールタイプのみ)
- ナット
- 固定用ネジ
メラミン化粧合板
- 厚み
- t16
- 色
- 白色の板を使用
| 型名 | 外形寸法 |
|---|---|
| CAB-TB74（メラミン化粧合板） | D = 740mmラック |
| CAB-TB87（メラミン化粧合板） | D = 870mmラック用 |
- テーブルとしてご使用いただけます。
モニタや計測器を置くのに便利です。 - 上部からの落とし込みタイプとなります。
ネジ等による固定タイプではありませんのでご注意ください。
スチール板
- 厚み
- t1.2
- 色
- クリーム色塗装の板を使用
| 型名 | 外形寸法 |
|---|---|
| CAB-TB74 (スチール板) | D = 740mmラック用 |
| CAB-TB87（スチール板） | D = 870mmラック用 |
スライドテーブル
セット内容
- メラミン化粧合板 t1.2
- スライドレール ×2
- スライドレールブラケット ×4
- 各種取付け用ネジ、ナット
- 材質
- スチール板 t1.2
| 型名 | 外形寸法 |
|---|---|
| CAB-ST74 | D = 740mmラック用 |
| CAB-ST87 | D = 870mmラック用 |
棚
セット内容
- 35×35アルミフレーム
- メラミン化粧合板 t16
- 材質
- メラミン化粧合板（許容荷重目安 50kg）
| 型名 | 外形寸法 |
|---|---|
| CAB-SB74 | D = 740mmラック用 |
| CAB-SB87 | D = 870mmラック用 |
上部からの落とし込みタイプとなります。ネジ等による固定タイプではありませんのでご注意ください。
ラックマウントアダプタ
※弊社製品専用設計されたラックマウントホルダも用意してあります。詳細は専用カタログRMシリーズをご覧ください。
セット内容
- ラックマウントアダプタ本体
- ナット
- 固定用ネジ
- ローゼットワッシャ
- 材質
- SPC t1.6
- 処理
- Niメッキ（許容荷重目安 20kg）
| 型名 | H | P |
|---|---|---|
| RME-89H | 88 | 44.5 |
| RME-133H | 132.5 | 88.9 |
リアパネル
- 「かぎ付き」か「かぎ無し」を選択できます。
- 「右開閉タイプ」か「左開閉タイプ」を選択できます。
（標準は左開閉タイプになります）
- 材質
- SPC t1.2
- 処理
- グレー半艶塗装
アジャスタ
- 標準キャスタをアジャスタに変更することができます。【型名：CAB-AJ】
- アジャスタとキャスタを同時に取付可能です。【型名：CAB-AJC】
- 材質
- スチール
- 処理
- 光沢クロメート
| 型名 | 仕様 |
|---|---|
| CAB-AJ | アジャスタのみ |
| CAB-AJC | アジャスタ+キャスター |
フロントパネル固定用M5ネジセット（20個/組）
セット内容
- フロントパネル固定用ネジ
- ローゼットワッシャ
- ナット（滑り止め付）
- 型名
- CAB-OA
ＯＡタップ
4個口 3ピン ケーブル 3m（合計1500Wまで）
セット内容
- OAタップ本体
- フレーム取付け用ナット
- 固定用ネジ
自由なサイズで設計していただけます。
[キャリーラック] CRY series
タテ置きだから立ったまま操作。キャスタ付きで移動もラクラク。
- 電源や計測器をタテに置くので、立った状態でも楽に操作ができます。
- キャスタ付で移動が簡単です。
- タテ置きなので保管時にも場所をとりません。
- サイドパネルが付いてスタイリッシュです。
- 写真のように並べて置くことも可能です。（足を内外と交互に付けますので注文時指定が必要です。）
![[キャリーラック] CRY series](/product/pro_img/cab/p16.jpg)
![[キャリーラック] CRY series](/product/pro_img/cab/p17.png)
[ラックデスク] RDK series
ラックとデスクがひとつになってスペースファクタをさらに高めます。
- 19インチラック部は右側、左側、左右両側も可能です。
- キャスタ付で移動が簡単です。
- 天板には美しいメラミン化粧合板を使用しています。
- 19インチラック部は、棚板を付けて計測器やパソコンを置く台としてもご使用いただけます。
![[ラックデスク] RDK series](/product/pro_img/cab/p18.jpg)
![[ラックデスク] RDK series](/product/pro_img/cab/p19.png)
その他
その他のアルミ製品のご紹介
ぴったりサイズで自由に設計できるので無駄がありません！
クリーンブース
CLB series
- 手軽に局所クリーン化を実現。
- 必要なクリーン度を設定できます。（クラス100～100,000まで対応可）
クリーンベンチ
CLD series
- 真空部品組立て机として。
- FFUもベンチの大きさにより風量が選べます。
作業デスク
WDS series
- セル生産の作業台にピッタリです。
- 作業効率の大幅ＵＰに貢献します。
アルミフレーム棚
SHL series
- お好きなサイズで対応可能。
- 棚の大きさを揃える等の工夫だけで 驚くほどのスペースが確保できます。
キャスタ付きワゴン
WAG series
- 作業デスクと高さを合わせサイドテーブルとしてご利用頂けます。
- 小型の棚や製品検査台としても最適。
