19インチラックマウント用ホルダ

専用設計でスッキリ収納

各種卓上型電源や電子負荷、コントローラを
19インチラックへ収納するためのラックマウントアダプタ

RMシリーズは、松定プレシジョンの各種卓上型電源や電子負荷、コントローラを19インチラックへ収納するためのホルダです。
各モデルとも搭載する電源や電子負荷に合わせた専用設計となっているため、個別の熱対策などを必要とせず、19インチラックへの収納が簡単にできます。

特長

  • 搭載機器のパフォーマンスに影響がないよう冷却についても考慮された専用設計※1
  • 強制冷却ファンを備えたモデルもファンと電源の駆動用電力を1本のケーブルで賄える
  • ピッタリ収まる19インチラックキャビネットもラインナップ（CABシリーズ・RACシリーズ）※2
  1. 電源の吸気の温度は動作温度内にしてください。温度が10℃高いと一般に寿命は半分になると考えられています。
  2. 詳細につきましてはこちらからお問い合わせください。

ラインナップ

モデル名 適合する電源（例） 収納台数 仕様 お問い合わせ
RME-44H-HALF
PRKJ PVCEJ
２台 外形図 購入前 購入後
RME-133H-PK
P4K-36 P4K-80 PK-80
EGS ECD(36W以下モデル)
10台 外形図 購入前 購入後
RME-133H-PK2 外形図 購入前 購入後
RME-133H-PK3 外形図 購入前 購入後
RME-133H-PK400
PK PZDR HJPQ
TB GP/ET
  • PK(400Wタイプ)6台
  • PK(800Wタイプ)3台
  • PK(1200Wタイプ)2台
 外形図 購入前 購入後
RME-133H-SRJ
SRJ SRS PJOP GP/ET
3台(SRS1000は2台) 外形図 購入前 購入後
RME-133H-HJPR
EG ECD(48W以上モデル)
HJPR GP/ET
5台(84巾)、2台(210巾) 外形図 購入前 購入後
RME-177H-P4L
P4L P4LT
5台(84巾)、4台(105巾)、2台(210巾) 外形図 購入前 購入後
RME-133H-GP
GP/ET
11台 外形図 購入前 購入後
RMJ-150H-B
PLJ PLH HJPM
6台(70巾)、4台(105巾) 外形図 購入前 購入後
RMJ-150H-HJC
HJC
2台 外形図 購入前 購入後
モデル名 適合する電源（例） 仕様 お問い合わせ
RME-88H 汎用 外形図 購入前 購入後
RME-133H 購入前 購入後
  • いずれのモデルも、19インチラックに収納する際は干渉防止のため下面に1.5mm以上のクリアランスを設けてください。
  • RMシリーズに電源を固定する際は、電源本体のプラ足取付ネジを使用します。

仕様

RME-44H-HALF

適合機種
RME-44H-HALF

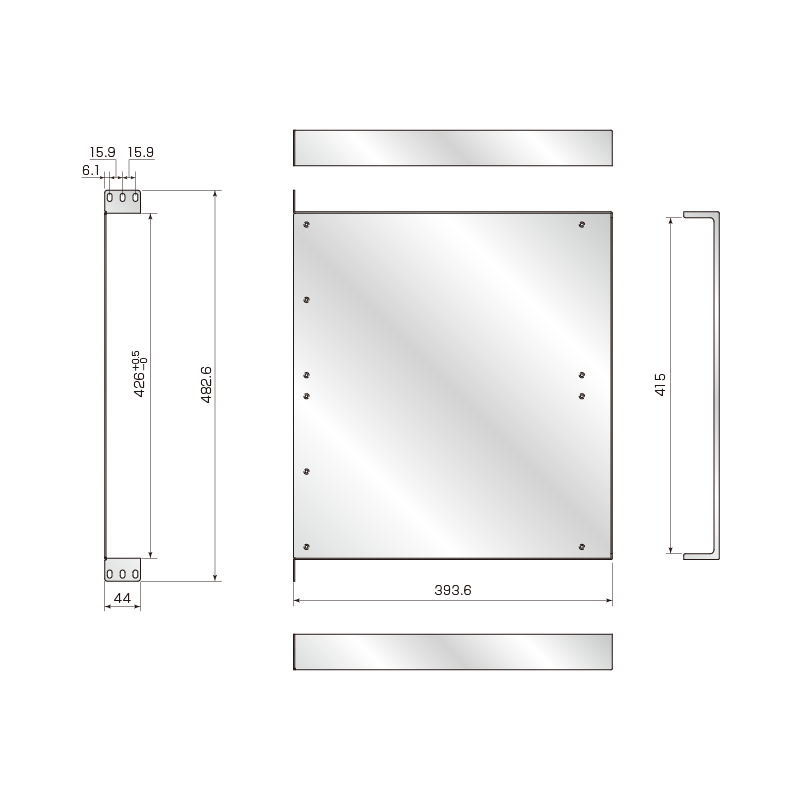

外形寸法図（単位：mm）
収納台数〈例〉 2台
付属品
  • 取扱説明書（1冊）
  • サラネジ（M3×8）（8個）
  • 入力端子シール（2枚）
  • 出力端子シール（2枚）

別売品

ブランクパネル

詳細は別売品ブランクパネルをご覧ください。

RME-133H-PK

10台収納可、ACファン付、個別に配線必

適合機種
RME-133H-PK

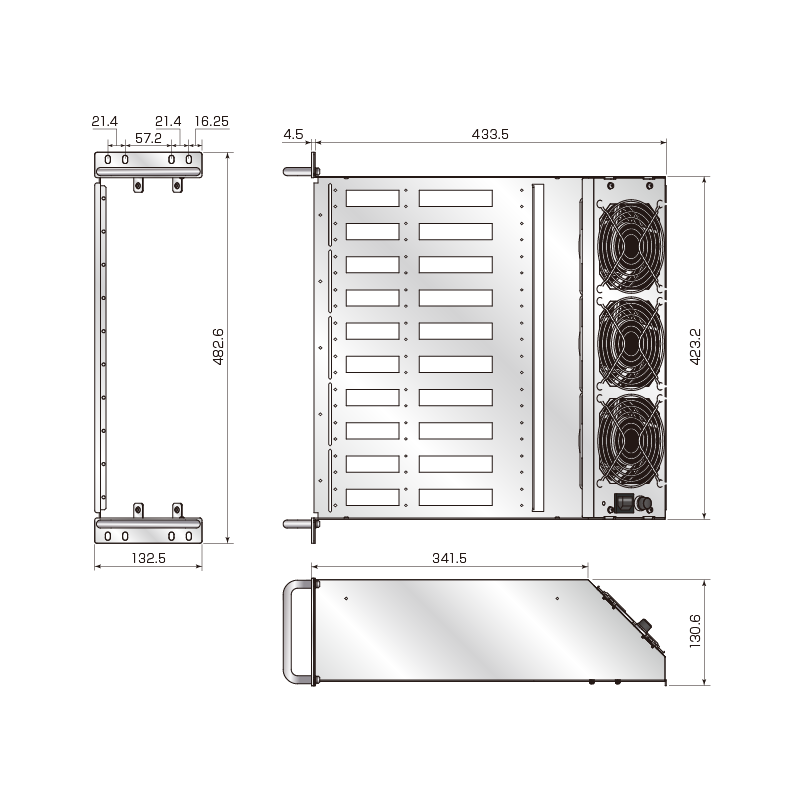

外形寸法図（単位：mm）
収納台数〈例〉 10台
付属品
  • 取扱説明書（1冊）
  • ACケーブル［ファン用］（1本）
  • 風の抜けなどには考慮しておりますが、実際の動作での温度確認はお客様の方でもご確認願います。

オプション

-L(200V)

収納する電源のAC入力電圧および強制冷却ファン用のAC入力電圧が200V（200Vac～240Vac 50Hz/60Hz）となります。

別売品

ブランクパネル

詳細は別売品ブランクパネルをご覧ください。

RME-133H-PK2

10台収納可、ACファン付、AC中継ハーネス

適合機種
RME-133H-PK2
外形寸法図（単位：mm）
収納台数〈例〉 10台
付属品
  • 取扱説明書（1冊）
  • ACケーブル［ファン用］（1本）

オプション

-L（200V）

収納する電源のAC入力電圧および強制冷却ファン用のAC入力電圧が200V（200Vac～240Vac 50Hz/60Hz）となります。

別売品

ブランクパネル

詳細は別売品ブランクパネルをご覧ください。

AC中継ハーネス

ラックマウントアダプタ（RME-133H-PK2）から電源に電力供給するためのケーブルです。

  • CABLE RM-80W TYPE PK-80, P4K-80, EGS, ECDシリーズ用です。（10台分/セット）
  • CABLE RM-36W TYPE 旧型P4K-36シリーズ（IEC60320 C5タイプのカプラ装着モデル）用です。（10台分/セット）
  • CABLE RM-36W2 TYPE P4K-36シリーズ用（IEC60320 C13タイプのカプラ装着モデル）用です。（10台分/セット）

RME-133H-PK3

10台収納可、ACファン付、AC中継ハーネス、ACスイッチ付

適合機種
RME-133H-PK3

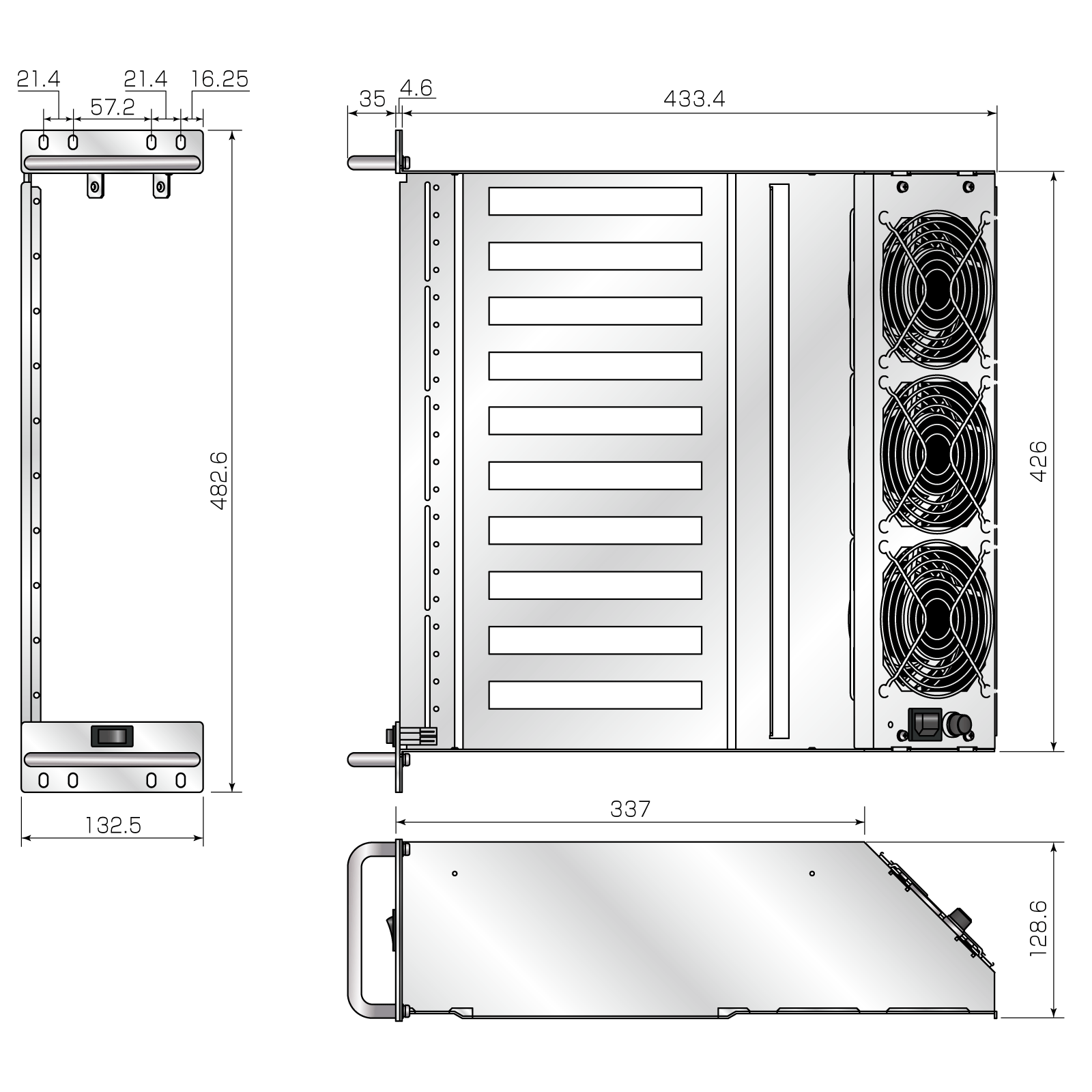

外形寸法図（単位：mm）
収納台数〈例〉 10台
付属品
  • 取扱説明書（1冊）
  • ACケーブル［ファン用］（1本）
  • 風の抜けなどには考慮しておりますが、実際の動作での温度確認はお客様の方でもご確認願います。
  • 収納する電源のAC入力ラインと強制冷却ファン用のAC入力ラインを1本のACケーブルにまとめることができます。さらにフロント部に全電源POWERスイッチが搭載され、1度に最高10台の電源をON/OFFする事が可能になります。（別途AC中継ハーネスが必要です。別売品をご参照ください。）

オプション

-L（200V）

収納する電源のAC入力電圧および強制冷却ファン用のAC入力電圧が200V（200Vac～240Vac 50Hz/60Hz）となります。

別売品

ブランクパネル

詳細は別売品ブランクパネルをご覧ください。

AC中継ハーネス

ラックマウントアダプタ（RME-133H-PK2）から電源に電力供給するためのケーブルです。

  • CABLE RM-80W TYPE PK-80, P4K-80, EGS, ECDシリーズ用です。（10台分/セット）
  • CABLE RM-36W TYPE 旧型P4K-36シリーズ（IEC60320 C5タイプのカプラ装着モデル）用です。（10台分/セット）
  • CABLE RM-36W2 TYPE P4K-36シリーズ用（IEC60320 C13タイプのカプラ装着モデル）用です。（10台分/セット）

RME-133H-PK400

適合機種
RME-133H-PK400

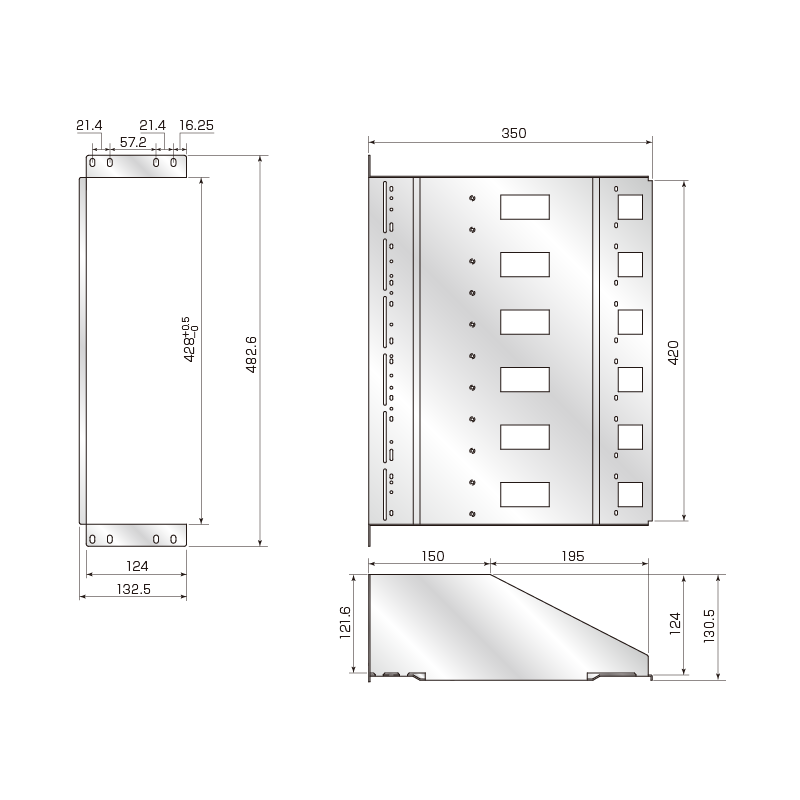

外形寸法図（単位：mm）
収納台数〈例〉
  • PK（400Wタイプ） 6台
  • PK（800Wタイプ） 3台
  • PK（1200Wタイプ） 2台
付属品
  • 取扱説明書（1冊）

別売品

ブランクパネル

詳細は別売品ブランクパネルをご覧ください。

GP取付ネジ-A

RME-133H-PK400に弊社製デジタルコントローラGP/ETシリーズを搭載する際に使用するネジセットです。（11台分）

  • スペーサ（Φ3×5）
  • ナベネジ（M3×6）
  • サラネジ（M3×10）各11個

RME-133H-SRJ

適合機種
RME-133H-SRJ

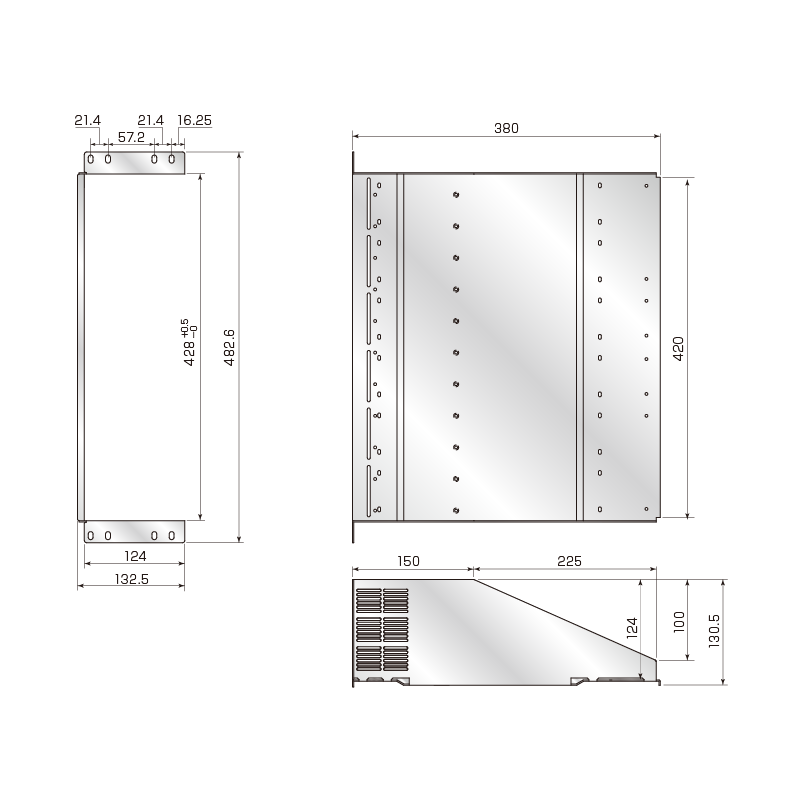

外形寸法図（単位：mm）
収納台数〈例〉 3台（SRS1000は2台）
付属品
  • 取扱説明書（1冊）
  • 適合する電源のほかにGP/Eシリーズを搭載することが可能です。詳しくはこちらからお問い合わせください。
  • GP/ETシリーズはプラ足がありません。固定用ネジ（別売品）で固定してください。
  • ハンドル付のSRJシリーズおよびSRSシリーズは高さが133mmを超えますのでご注意ください。ハンドルが不要の場合は-LNh（ハンドルなし）オプションをご指定ください。

別売品

ブランクパネル

詳細は別売品ブランクパネルをご覧ください。

GP取付ネジ-A

RME-133H-SRJに弊社製デジタルコントローラGP/ETシリーズを搭載する際に使用するネジセットです。（11台分）

  • スペーサ（Φ3×5）
  • ナベネジ（M3×6）
  • サラネジ（M3×10）各11個

RME-133H-HJPR

適合機種
RME-133H-HJPR

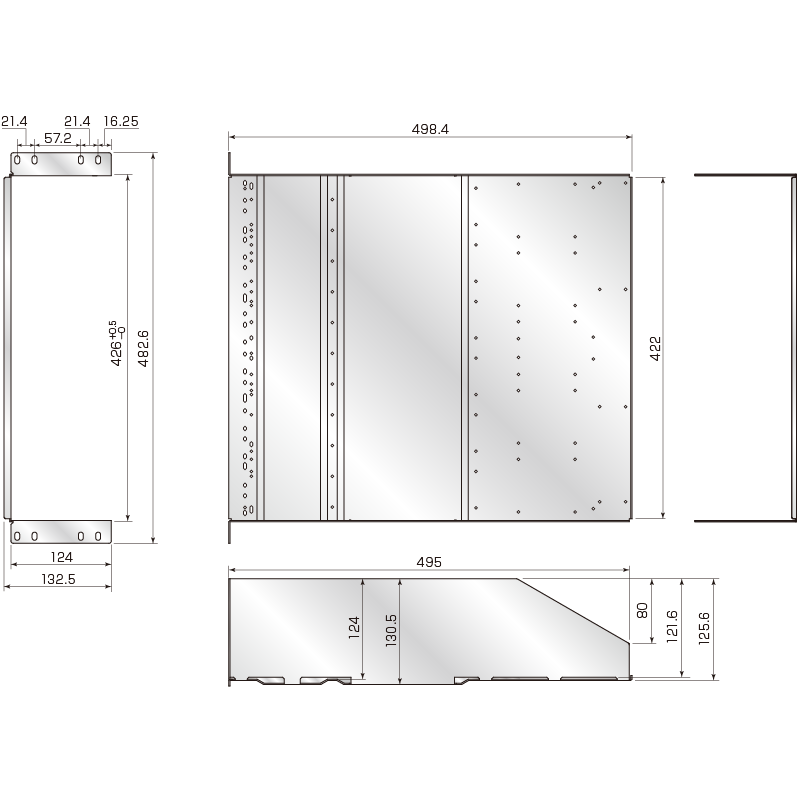

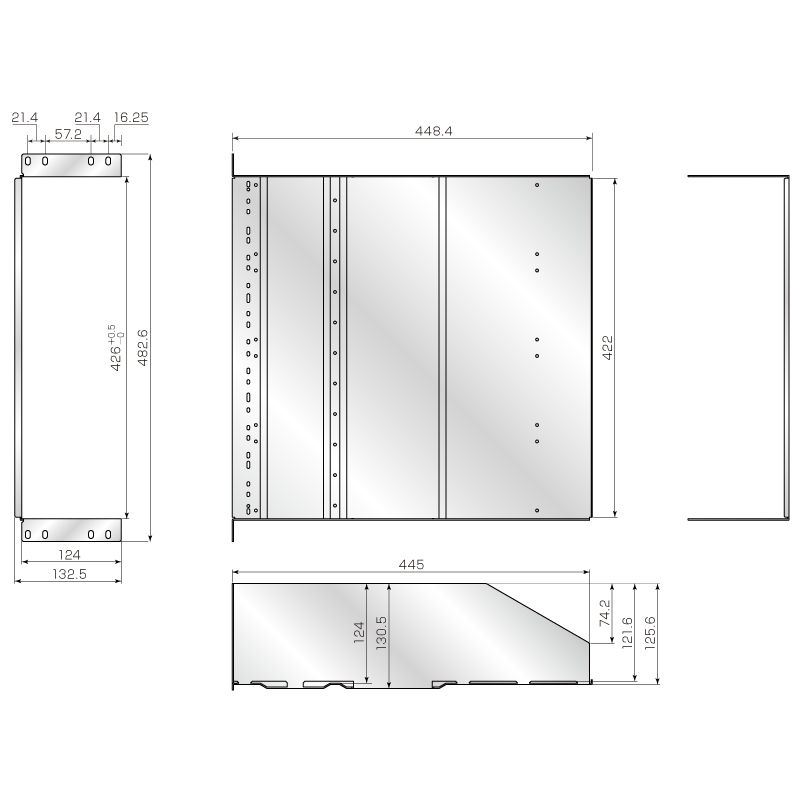

外形寸法図（単位：mm）
収納台数〈例〉 5台（84巾）、2台（210巾）
付属品
  • 取扱説明書（1冊）
  • GP/ETシリーズはプラ足がありません。固定用ネジ（別売品）で固定してください。
  • 適合する電源のほかにGP/Eシリーズを搭載することが可能です。詳しくはこちらからお問い合わせください。
  • EGシリーズと直流電源PKシリーズ（400W、800W、1200Wタイプ）を混載し、充放電システムとしてコンパクトにまとめることも可能です。混載時の収納台数については営業担当までお問い合わせください。

別売品

ブランクパネル

詳細は別売品ブランクパネルをご覧ください。

GP取付ネジ-B

RME-133H-HJPRに弊社製デジタルコントローラGP/ETシリーズを搭載する際に使用するネジセットです。（11台分）

  • ナベネジ（M3×6）22個

RME-177H-P4L

適合機種
RME-177H-P4L

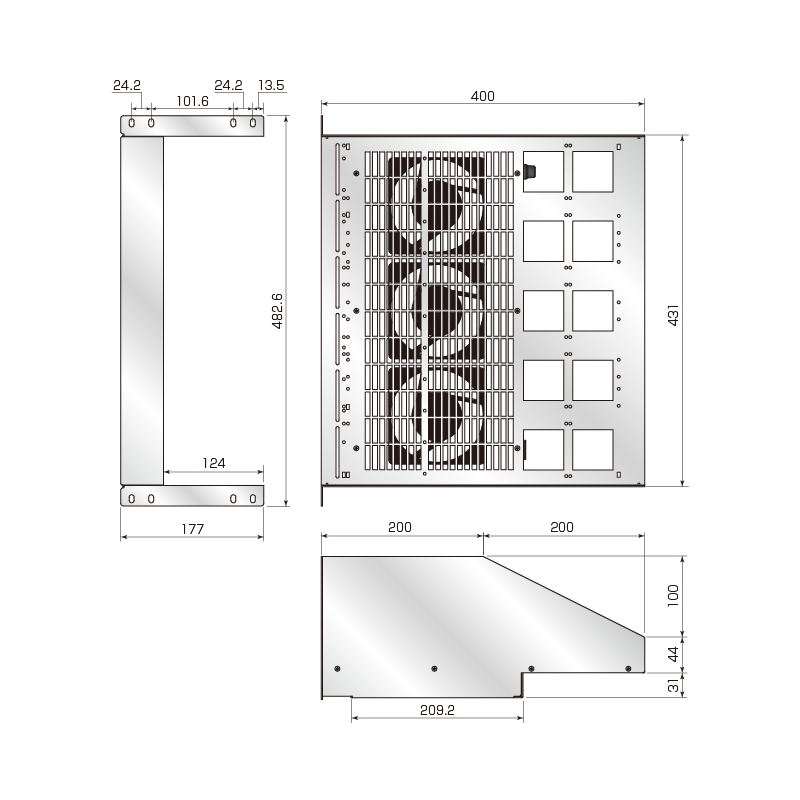

外形寸法図（単位：mm）
収納台数〈例〉 5台（84巾）、4台（105巾）、2台（210巾）
付属品
  • 取扱説明書（1冊）
  • ACケーブル［ファン用］（1本）
  • 風の抜けなどには考慮しておりますが、実際の動作での温度確認はお客様の方でもご確認願います。
  • 上下に10cm以上の空間をあけるか、空間を確保できない場合は強制空冷を行ってください。なお、ハンドル付のP4Lシリーズはラックマウントの高さを超えますのでご注意ください。

オプション

-L（200V）

収納する電源のAC入力電圧および強制冷却ファン用のAC入力電圧が200V（200Vac～240Vac 50Hz/60Hz）となります

別売品

ブランクパネル

詳細は別売品ブランクパネルをご覧ください。

RME-133H-GP

適合機種
RME-133H-GP

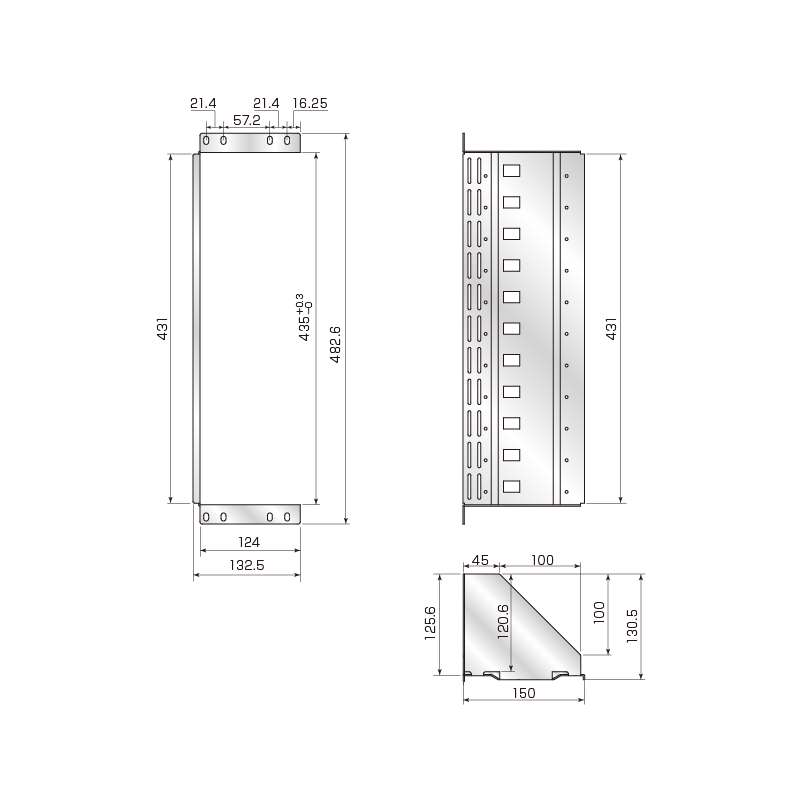

外形寸法図（単位：mm）
収納台数〈例〉 11台
付属品
  • 取扱説明書（1冊）
  • ナベネジ（M3×6）（22個）
  • GP/ETシリーズはプラ足がありません。固定用ネジを添付していますので、そちらで固定してください。

別売品

ブランクパネル

詳細は別売品ブランクパネルをご覧ください。

RMJ-150H-B

適合機種
RMJ-150H-B

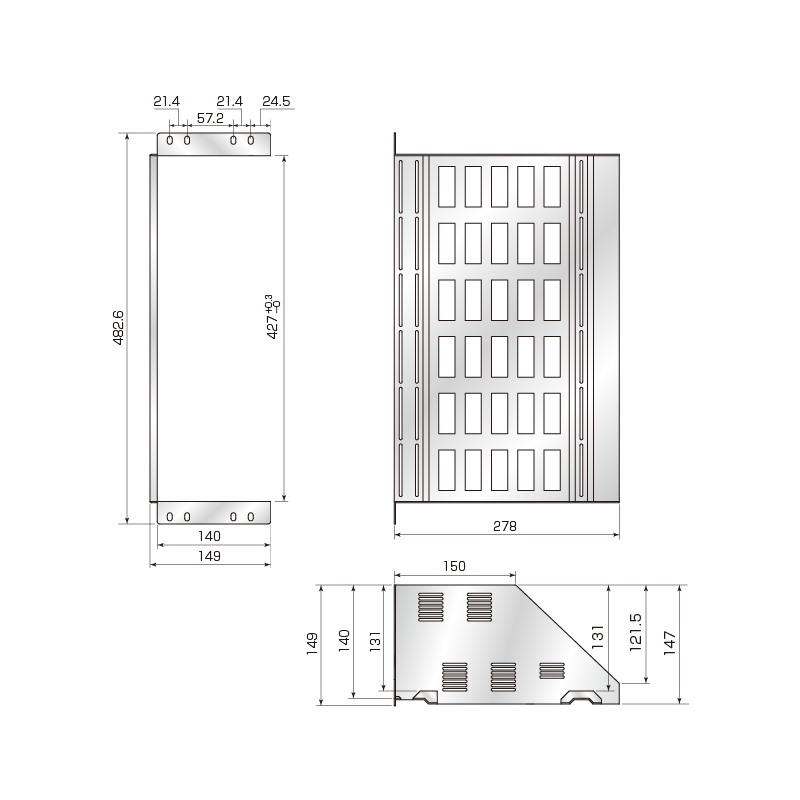

外形寸法図（単位：mm）
収納台数〈例〉 6台（70巾）、4台（105巾）
付属品
  • 取扱説明書（1冊）
  • 上下に10cm以上の空間をあけるか、空間を確保できない場合は強制空冷を行ってください。なお、ハンドル付のPLJシリーズは高さが149mmを超えますのでご注意ください。

別売品

ブランクパネル

詳細は別売品ブランクパネルをご覧ください。

RMJ-150H-HJC

適合機種
RMJ-150H-HJC
外形寸法図（単位：mm）
収納台数〈例〉 2台
付属品
  • 取扱説明書（1冊）

別売品

ブランクパネル

詳細は別売品ブランクパネルをご覧ください。

RME-88H/RME-133H

適合機種 汎用

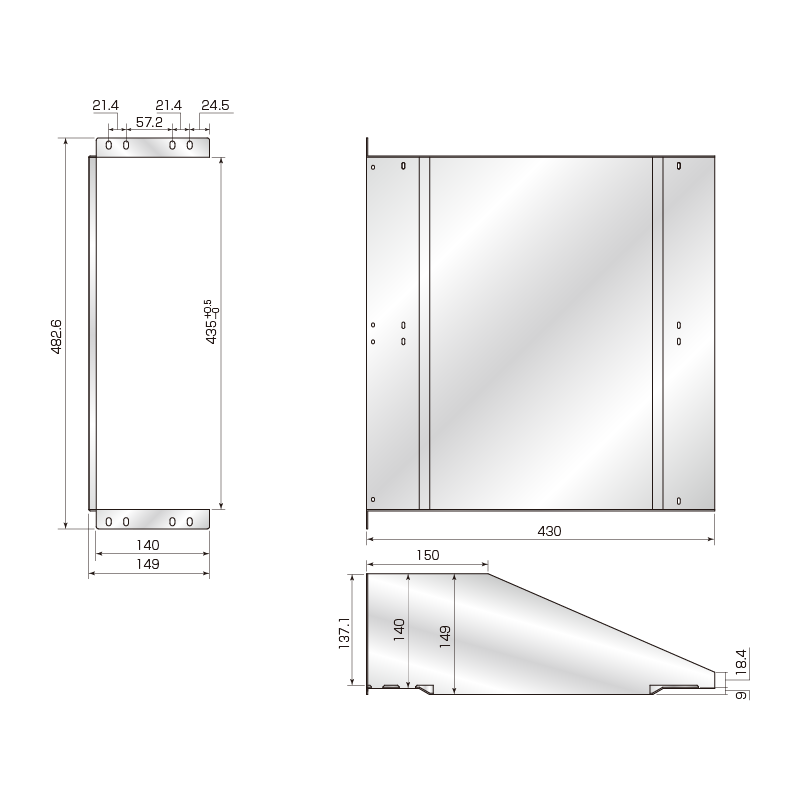

RMJ-150H-HJC

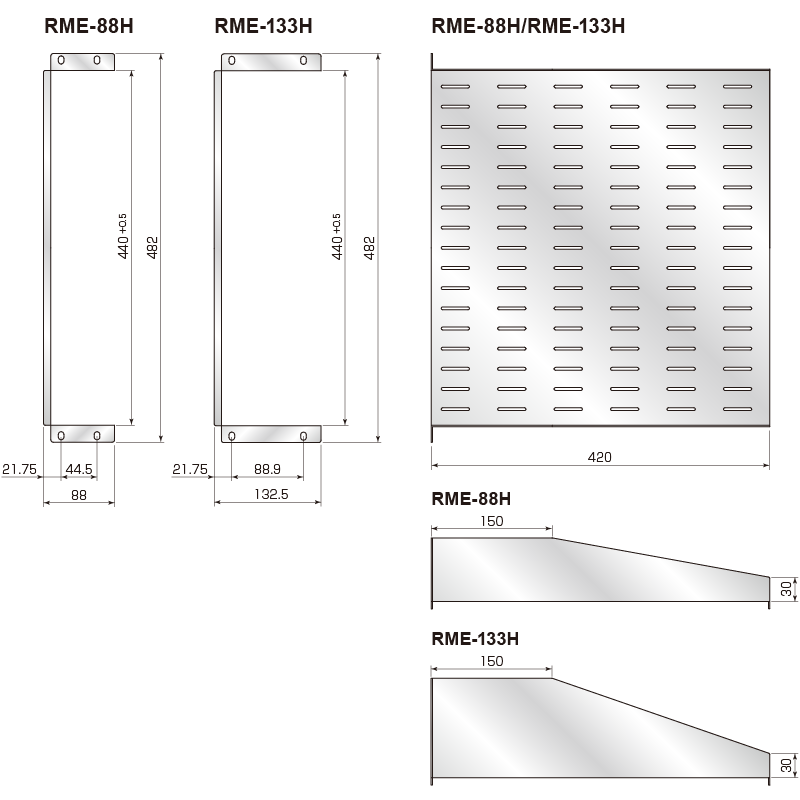

外形寸法図（単位：mm）
収納台数〈例〉 －
付属品 －
  • GP/ETシリーズはプラ足がありません。固定用ネジ（別売品）で固定してください。
  • RME-88H、RME-133Hは様々な製品を搭載するための汎用的な取付穴があいています。搭載の可否については図面データを確認ください。ファンのついていない製品（P4K、P4Lなど）や電子負荷（EGSなど）は十分なスペースまたは強制空冷ファンがないと正しく放熱できず、電源の寿命が縮む場合があります。搭載する製品の取扱説明書を確認してください。不明な点があれば営業担当へお問い合わせください。

詳細については、こちらよりカタログをダウンロードし、ご参照ください。

オプション

-L（200V）

収納する電源のAC入力電圧および強制冷却ファン用のAC入力電圧が200V（200Va～240Vac 50Hz/60Hz）となります。
（対象：RME-133H-PK、PK2、PK3、RME-177H-P4L）

別売品

ブランクパネル

ラックマウントアダプタに収納台数以下の製品を収納した際にできる隙間の目隠し用パネルです。RMシリーズは、搭載する電源の種類や数量によっては底面に若干のたわみが生じることがありますが、このたわみはブランクパネルを装着することで軽減されます。

パネル高 44mm
モデル パネル幅 適合ラックマウントホルダ
BP-44H-212W 212mm
※PRKJおよびPVCEJシリーズを１台で使用する場合は必ず使用してください。

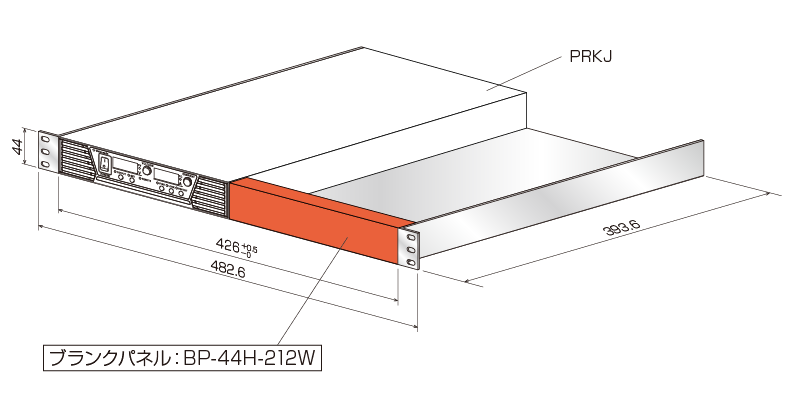

〈使用例〉ラックマウントホルダ：RME-44H-HALF
ラックマウントホルダ：RME-44H-HALF
パネル高 124mm
モデル パネル幅 適合ラックマウントホルダ
BP-124H-35W 35mm
BP-124H-70W 70mm
BP-124H-84W 84mm
BP-124H-105W 105mm
BP-124H-140W 140mm
BP-124H-210W 210mm

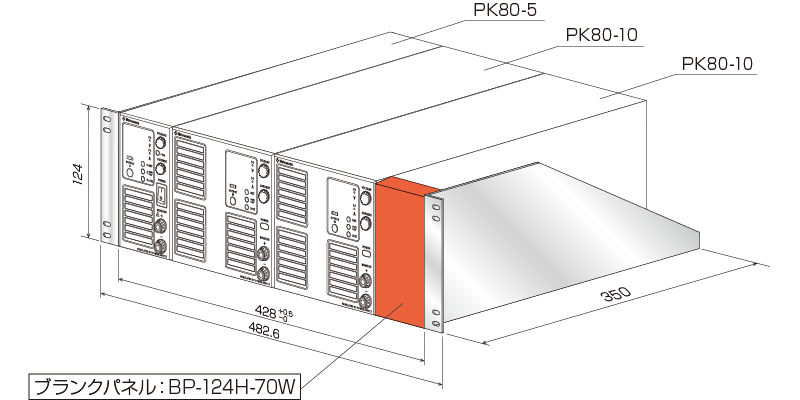

〈使用例〉ラックマウントホルダ：RME-133H-PK400
ブランクパネル：BP-124H-70W

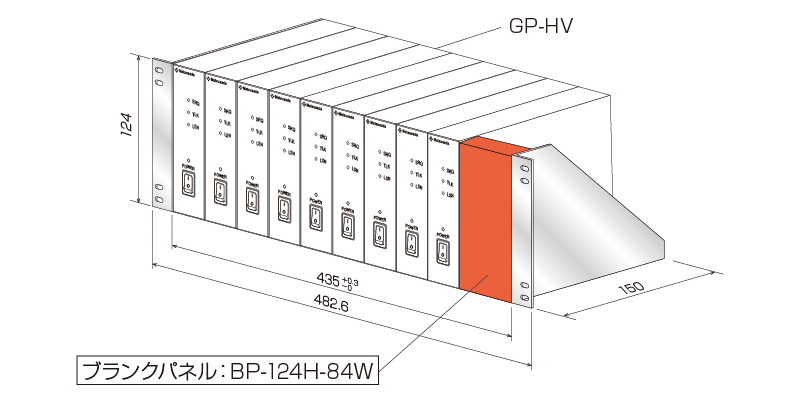

〈使用例〉ブランクパネル：BP-124H-84W
ブランクパネル：ブランクパネル：BP-124H-84W
パネル高 140mm
モデル パネル幅 適合ラックマウントホルダ
BP-140H-35W 35mm
BP-140H-70W 70mm
BP-140H-105W 105mm
BP-140H-135W 135mm
BP-140H-212W 212mm

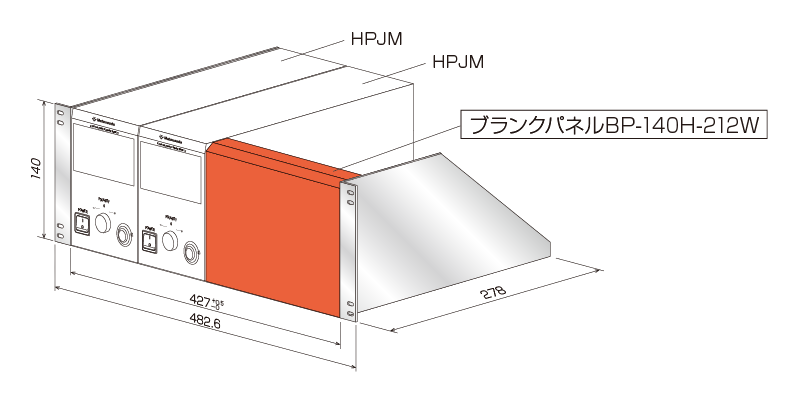

〈使用例〉ラックマウントホルダ:RMJ-150H-B
〈使用例〉ブランクパネルBP-140H-212W

外形寸法

外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。
