1台のラックにたくさんの電源を収納！
高い収納力と最小限の設置面積で無駄を省きます。
RACシリーズは、EIA規格に準じた19インチもしくは23インチラックマウントタイプの電源や電子負荷等の機器を省スペースでまとめて収納できるスリムサイズラックです。 十分な強度を備えつつ高さや奥行を必要最小限に抑えたコンパクト設計により、限られたスペースを効率よく利用できます。また、キャスタを標準装備していますのでスムーズな移動が可能です。
弊社製の電源もしくは電子負荷を収納される際は、配線作業も有償にて承ります。詳しくはお問い合わせください。
概要
- 十分な強度を備えつつ最小限のスペースで19インチまたは23インチサイズの機器を収納可能
- 標準ラインナップ以外にも高さや奥行のサイズはカスタム対応も可能
- 電子機器を収納する際の配線作業も承ります（弊社製の電源や電子負荷などを収納する場合に限ります）
ラインナップ
外形寸法図(mm)
全て自然換気仕様となります。
| 型名 | W (mm) | H (mm) | D (mm) | キャスタおよび アジャスタの高さ |
機器搭載 可能高さ H2※ |
お問い合わせ |
|---|---|---|---|---|---|---|
| RAC19-640-750 | 490 | 640 | 750 | 90 | 10U | 購入前 購入後 |
| RAC19-820-750 | 490 | 820 | 750 | 90 | 14U | 購入前 購入後 |
| RAC19-1090-750 | 490 | 1090 | 750 | 90 | 20U | 購入前 購入後 |
| RAC19-1400-750 | 490 | 1400 | 750 | 90 | 27U | 購入前 購入後 |
| RAC19-1850-750 | 550 | 1850 | 750 | 90 | 35U | 購入前 購入後 |
| RAC19-640-900 | 490 | 640 | 900 | 90 | 10U | 購入前 購入後 |
| RAC19-820-900 | 490 | 820 | 900 | 90 | 14U | 購入前 購入後 |
| RAC19-1090-900 | 490 | 1090 | 900 | 90 | 20U | 購入前 購入後 |
| RAC19-1400-900 | 490 | 1400 | 900 | 90 | 27U | 購入前 購入後 |
| RAC19-1850-900 | 550 | 1850 | 900 | 140 | 35U | 購入前 購入後 |
| 型名 | W (mm) | H (mm) | D (mm) | キャスタおよび アジャスタの高さ |
機器搭載 可能高さ H2※ |
お問い合わせ |
|---|---|---|---|---|---|---|
| RAC23-640-750 | 590 | 640 | 750 | 90 | 10U | 購入前 購入後 |
| RAC23-820-750 | 590 | 820 | 750 | 90 | 14U | 購入前 購入後 |
| RAC23-1090-750 | 590 | 1090 | 750 | 90 | 20U | 購入前 購入後 |
| RAC23-1400-750 | 590 | 1400 | 750 | 90 | 27U | 購入前 購入後 |
| RAC23-1850-750 | 650 | 1850 | 750 | 90 | 35U | 購入前 購入後 |
| RAC23-640-900 | 590 | 640 | 900 | 90 | 10U | 購入前 購入後 |
| RAC23-820-900 | 590 | 820 | 900 | 90 | 14U | 購入前 購入後 |
| RAC23-1090-900 | 590 | 1090 | 900 | 90 | 20U | 購入前 購入後 |
| RAC23-1400-900 | 590 | 1400 | 900 | 90 | 27U | 購入前 購入後 |
| RAC23-1850-900 | 650 | 1850 | 900 | 140 | 35U | 購入前 購入後 |
※変更となる場合もありますので、必ず営業担当またはご確認ください。こちらからお問い合わせください。
型名はRAC[19(インチ)・23(インチ)]-[高さ(H)]-[奥行(D)]となっております
上記のラインナップ表では、お客様に選定していただきやすいよう標準サイズを記載しておりますが、ご希望の寸法での製作も可能です。詳しくはこちらからお問い合わせください。
仕様
| 部品名 | 材質 |
|---|---|
| フレーム | 鋼板(塗装) |
| サイドパネル | 鋼板(塗装) |
| キャスタ | 鋼、ナイロン（H1850の場合のみ：鋼、ウレタン） |
| アジャスタ | 鋼、クロロプレンゴム |
アクセサリ

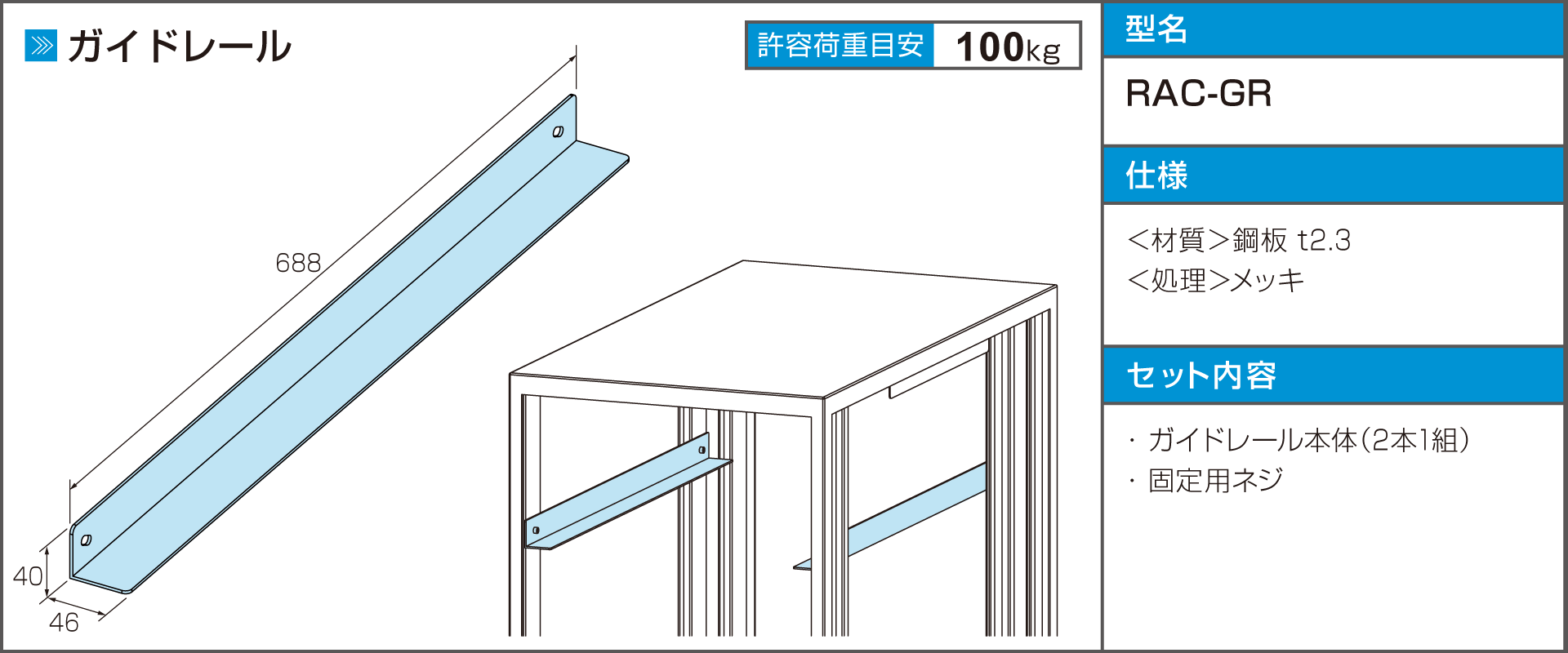

ガイドレール
| 材質 | 鋼板 t2.3 |
|---|---|
| 処理 | メッキ |
| 許容荷重目安 | 100kg |
- [適用機種]RMシリーズ、PRTシリーズ、PBRシリーズ、HARSシリーズ、EWシリーズ
- 適用機種以外の場合、＋１U分のスペースが必要になりますのでご注意ください。例えば、電源ユニットの本体の高さが42mm以上の場合、2U分のスペースが必要です。本体の高さが86.6mm以上の場合、3U分のスペースが必要です。

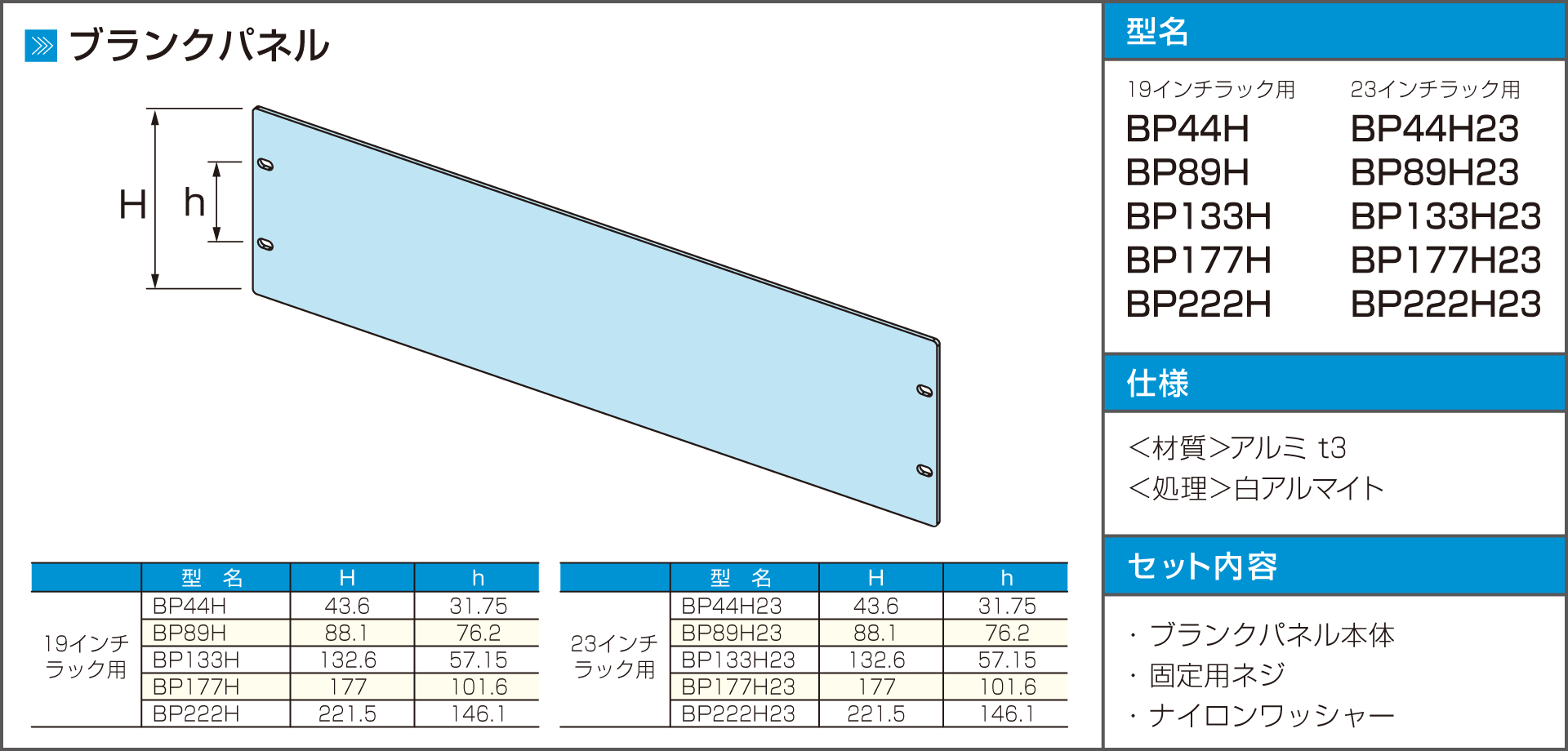

ブランクパネル
| 材質 | アルミ t3 |
|---|---|
| 処理 | 白アルマイト |

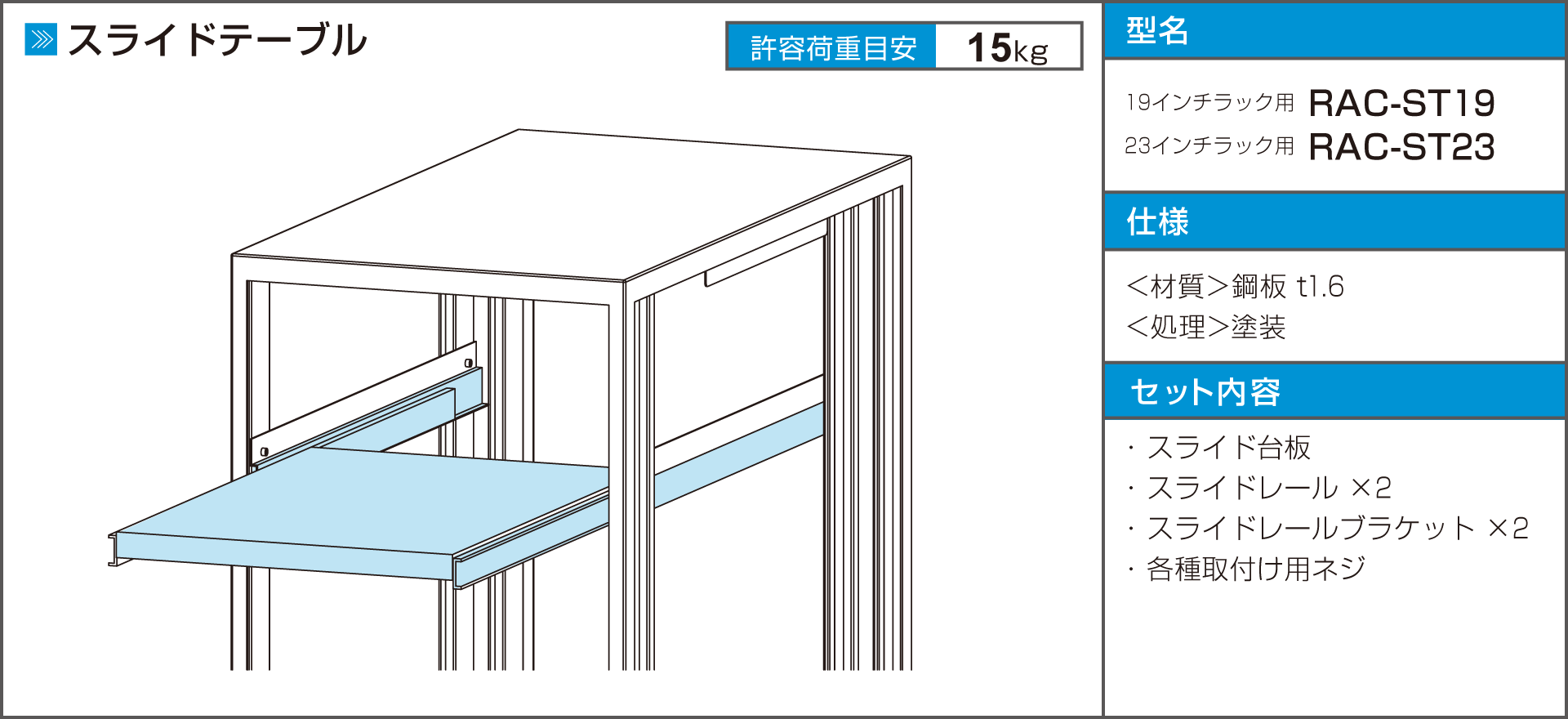

スライドテーブル
| 材質 | 鋼板 t1.6 |
|---|---|
| 処理 | 塗装 |
| 許容荷重目安 | 15kg |

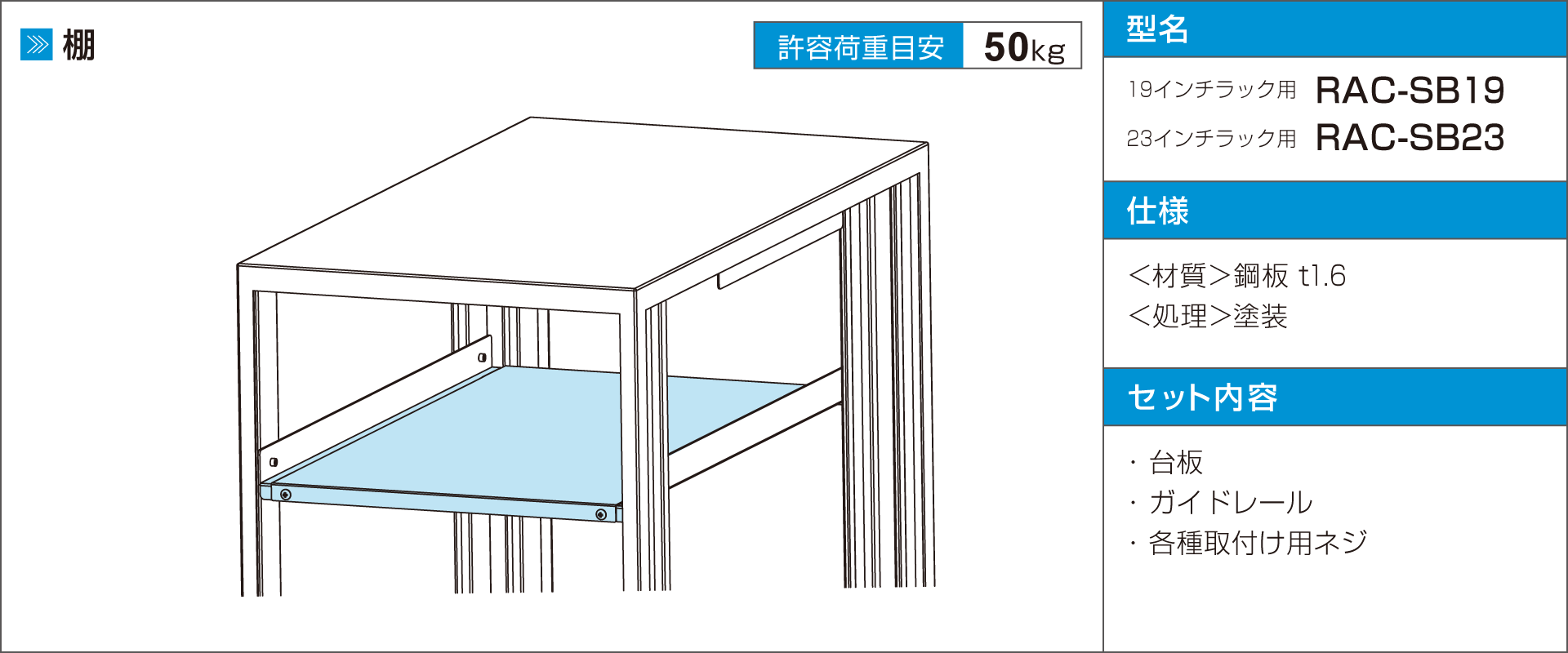

棚
| 材質 | 鋼板 t1.6 |
|---|---|
| 処理 | 塗装 |
| 許容荷重目安 | 50kg |

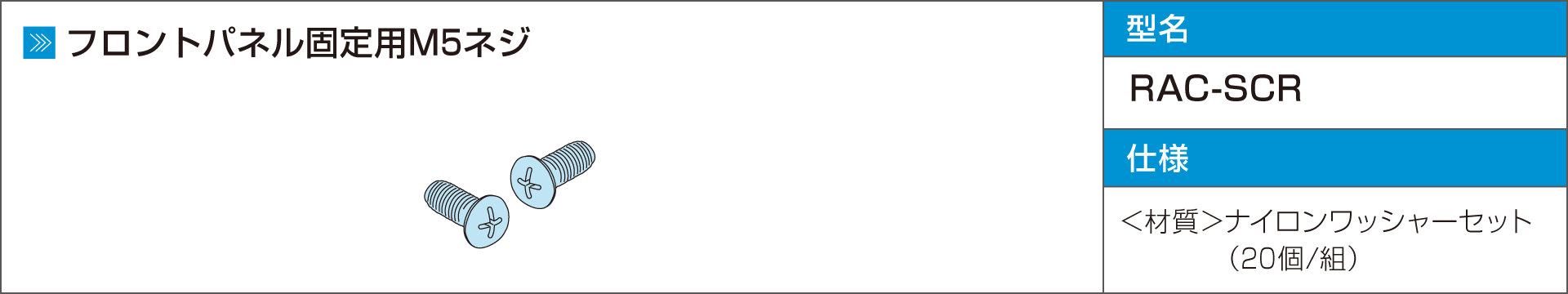

フロントパネル固定用M5ネジ／ナイロンワッシャーセット（20個／組）

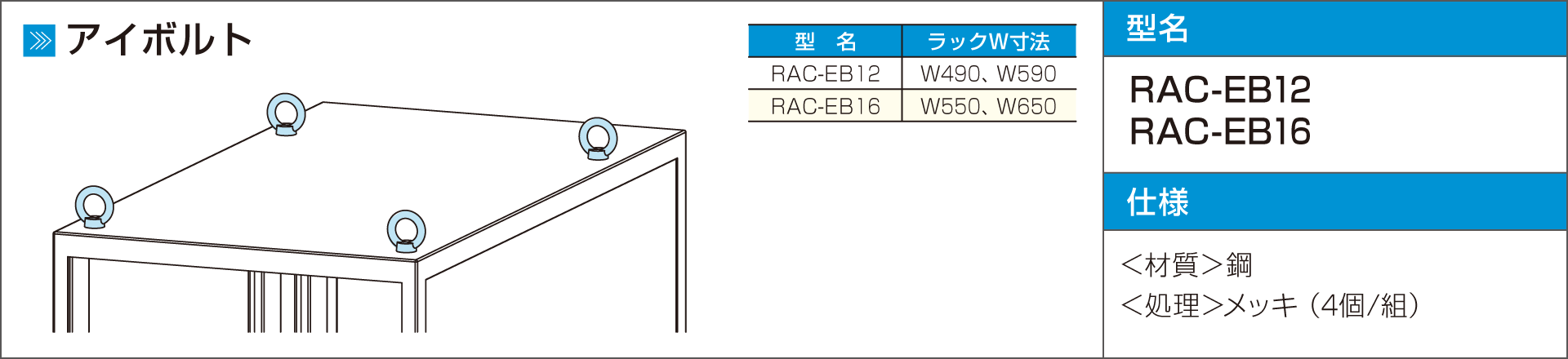

アイボルト
| 材質 | 鋼 |
|---|---|
| 処理 | メッキ（4個／組） |

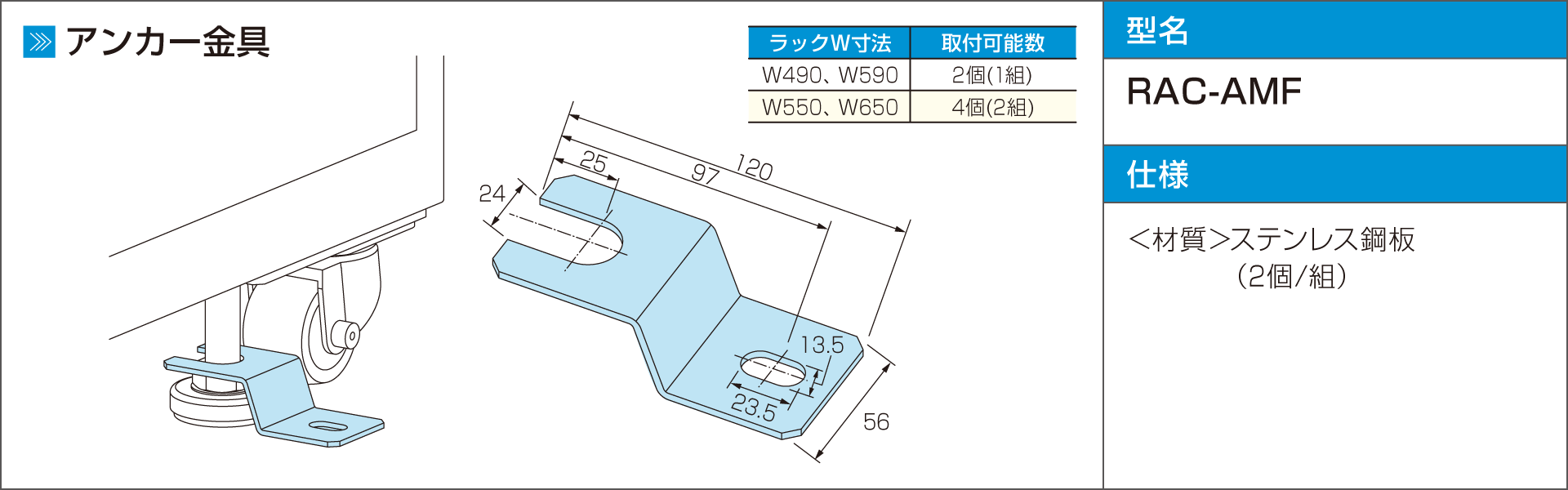

アンカー金具
| 材質 | ステンレス鋼板（2個／組） |
|---|
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

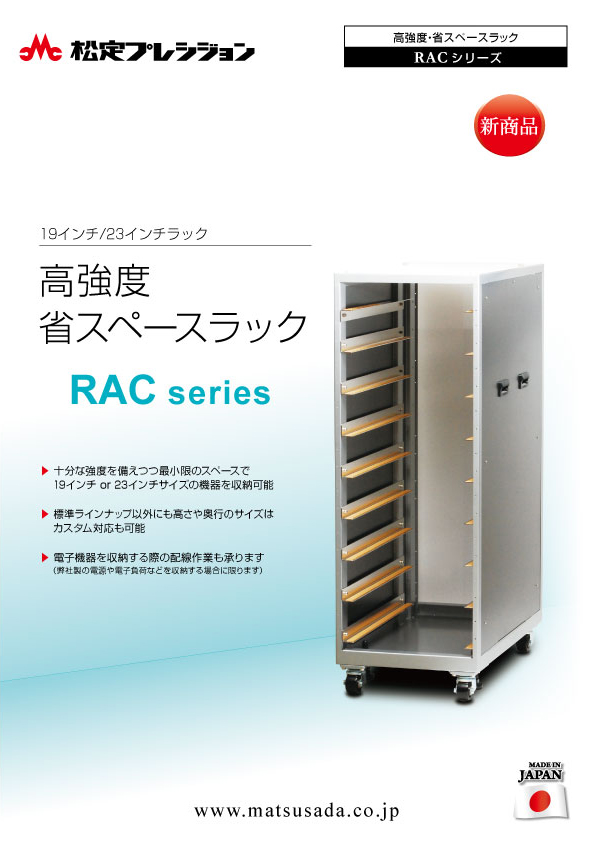

RACシリーズカタログ
