0120-747-636宇宙線照射（Cosmic-ray Irradiation）とは？
宇宙線照射とは、宇宙線によって生じる放射線環境を模擬するために、加速器などを用いて高エネルギー粒子を人工的に生成し、材料や電子デバイスへ照射する試験です。
宇宙線は、主に宇宙空間から飛来する高エネルギーの陽子や原子核から構成されており、地球大気と相互作用することで中性子やミューオンなどの二次粒子を発生させます。これらの粒子は地上にも到達し、電子機器や材料へ影響を与えることがあります。
宇宙線照射試験では、加速器によって陽子線、重イオン、中性子線などを発生させ、実際の宇宙環境や高放射線環境を短時間で再現します。これにより、電子機器の耐放射線性能や材料の放射線耐性を効率的に評価することができます。
宇宙線照射（Cosmic-ray Irradiation）の原理
人工的な宇宙線照射は、主に以下のプロセスで行われます。
-
粒子の生成と加速
加速器を用いて電子、陽子、重イオンなどの粒子を生成し、高周波（RF）電力によって光速に近い速度まで加速します。粒子が持つエネルギーは、試験条件に応じて精密に制御されます。
-
ビームの制御
加速された粒子はビームとして輸送されます。偏向磁石（Dipole Magnet）によって軌道を制御し、四極磁石（Quadrupole Magnet）によってビームを収束・集束させることで、試験対象へ正確に照射できるよう調整します。
-
ターゲットへの照射
制御された高エネルギー粒子を半導体デバイス、電子部品、新材料などの評価対象へ照射し、その影響を測定します。照射による電気特性の変化や構造変化を解析することで、放射線耐性や信頼性を評価します。
宇宙線照射（Cosmic-ray Irradiation）の用途
宇宙線照射は、宇宙開発から先端材料研究まで幅広い分野で活用されています。
-

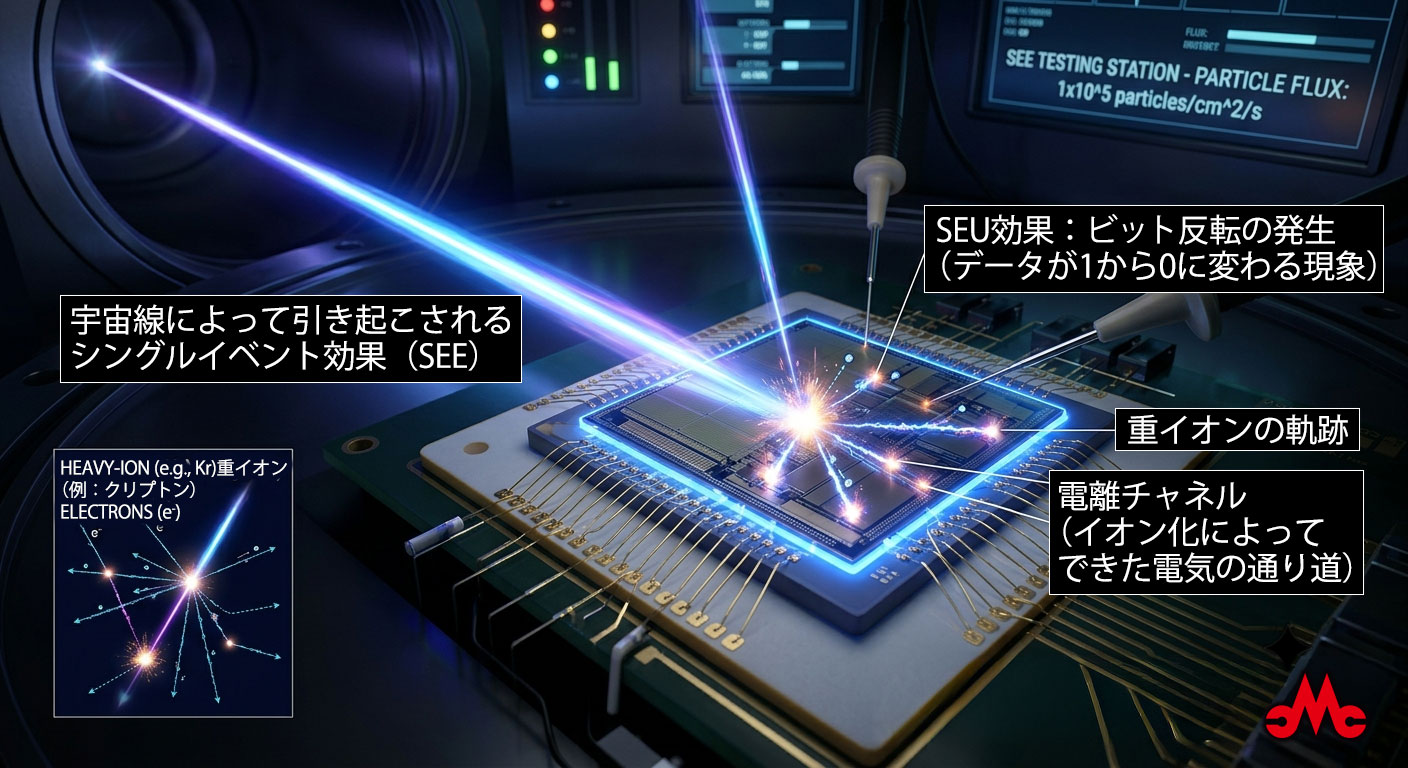

半導体デバイスの耐放射線評価（SEE試験）
人工衛星や航空機、高信頼性システムでは、宇宙線によって半導体内部に電荷が発生し、回路動作へ影響を与えることがあります。
代表的な現象として、Single Event Effects（SEE）の一種である Single Event Upset（SEU）があり、メモリやロジック回路においてビット反転が発生します。宇宙線照射試験では、これらの故障率を評価し、冗長化やエラー訂正機能などの対策効果を検証します。 -
材料の放射線耐性評価
高エネルギー粒子による結晶欠陥の発生や材料劣化を評価し、宇宙機器、核融合炉、加速器設備などで使用される耐放射線材料の開発に活用されます。
-
非破壊検査・イメージング
宇宙線由来のミューオンや人工的に生成した高エネルギー粒子を利用し、厚いコンクリート構造物や金属容器の内部を可視化する技術が開発されています。原子力施設や大型構造物の非破壊検査への応用が進んでいます。
宇宙線照射（Cosmic-ray Irradiation）に必要な電源
宇宙線照射設備では、加速器、磁石、検出器、真空装置などを駆動するために、多種多様な高性能電源が使用されます。電源の安定性や制御精度は、ビーム品質や測定結果の信頼性に直接影響します。
1. RF加速器用高電圧電源
粒子加速器のRFシステムを駆動するために使用されます。
- 要求仕様：高電圧・大電力、高安定度、高繰り返し動作
- 用途：クライストロン、IOT（Inductive Output Tube）、ソリッドステートRFアンプなどのRF電源の駆動
- 役割：加速空洞（RF Cavity）へ高周波電力を供給し、粒子へエネルギーを与える
2. 高安定度直流電源（ビーム制御用）
ビームラインに配置された電磁石を駆動します。
- 要求仕様：低リップル、高安定度、高精度電流制御
- 用途：偏向磁石、四極磁石、ステアリング磁石の励磁
- 役割：粒子ビームの軌道制御や集束制御を行う
磁場のわずかな変動でもビーム位置やビーム径に影響するため、極めて高い電流安定度が求められます。
3. 検出器・周辺設備用電源
試験結果を高精度に取得するために使用されます。
- 検出器用高電圧電源
- 光電子増倍管（PMT）
- マイクロチャネルプレート（MCP）
- 放射線検出器
などへ安定した高電圧を供給します。
- 真空システム用電源
- 加速器内部を高真空状態に維持するための真空ポンプや関連機器を駆動します。
- 加熱・温度制御用電源
- 試験対象を高温または低温環境下で評価するため、ヒーターや温度制御装置へ電力を供給します。
