ワイドレンジ出力
ハイパワー直流ターボ電源

定格出力電力内で従来比3倍の電圧/電流出力が可能

  • 出力電圧 80V~1500V
  • 出力電流 30A~510A
  • 出力電力 5kW~15kW

19インチ3Uサイズで15kWの大電力をワイドに出力できる次世代モデルがついに登場!

PRTシリーズは、定格出力電力が同程度の従来の直流電源と比較して3倍もの広範囲にわたって電圧・電流を出力できるターボ機能を搭載した直流電源です。各モデルとも定格出力電力の範囲内でフレキシブルに電圧・電流が出力できるため、出力電圧・電流に余裕を見て電源を導入する必要が無く、この1台で幅広い用途にお使いいただけます。
0.99という高力率を実現する力率改善回路や、視認性に優れた大型液晶ディスプレイ、スピーディかつ正確な設定が可能なロータリエンコーダの採用など、ワイドな出力を可能としただけでなく直流電源としての基本性能を徹底的に磨きあげています。

特長

ターボ機能(ワイドレンジ出力)
定格出力電力内で従来比3倍の電圧/電流出力が可能
150kWの大電力出力
並列接続により出力電流を増大させて150kWまでの拡張が可能
シーケンス機能
PCなしでも本機だけで各種シーケンス制御の設定・動作が可能
内部抵抗可変機能
二次電池や太陽電池、燃料電池などを簡易的に模擬することができます。
CV/CC優先設定機能
出力ON時の電圧・電流の立ち上がり順序を設定することでオーバーシュートの発生を抑えることができます。
低ノイズのスイッチング方式
研究開発に最適

現場の省スペース化に貢献

圧倒的にコンパクトなPRTはお客様の省スペース化へとつながります。省スペースになったことで、他の計測器なども置けるようになりスペースを有効に活用できます。
省スペース化|PRTシリーズ|直流安定化電源 ラックマウント|松定プレシジョン

How to compact

排熱の効率アップ|PRTシリーズ|直流安定化電源 ラックマウント|松定プレシジョン

最先端半導体デバイス
電源内部の発熱そのものを抑えるために、高効率の半導体素子をはじめとする最新のデバイスを厳選して採用しています。これにより、高い性能をフルに発揮するために十分な冷却性能を備えることができます。

エアスルー回路ブロック技術
回路ブロックの構成を見直し小型化するとともに、デッドスペースを極力排除して空間効率に優れたブロックの配置を徹底的に追及しました。結果として、従来は排熱のために空けておく必要があった内部の空間を最小限に抑えた高密度実装が可能となり、装置全体の高さをわずか133mmのコンパクトサイズに収めることに成功しました。

用途

電気自動車(EV)、ドローン
電気自動車(BEV)、プラグインハイブリッド車(PHEV)、ハイブリッド車(HEV)、ドローンに使用されるインバータ、DC/DCコンバータ、車載充電器(OBC)、DCモータ、コンプレッサ、パワーリレー、ヒーター、ポンプ、ヒューズ、ハーネスなど電子部品の試験・評価
直流電源(DC電源)回生電源 車
二次電池
リン酸鉄リチウム(LFP)イオン電池パックなどの高電圧・高出力電池パックの充放電サイクル試験
水素・アンモニア製造と燃料電池
水素やアンモニアの電解や電解合成、触媒、電気化学試験、固体酸化物形燃料電池(SOFC)、固体酸化物形電解セル(SOEC)などの燃料電池技術の開発
パワーデバイス
SiC、GaN、IGBT、MOSFET、レーザーダイオードなどパワー半導体の半導体加工・バーンイン
太陽電池
パワーコンディショナ、ハイブリッドインバータ、接続箱などの試験・評価
科学研究など
他にも、PRT/PRTMシリーズはさまざまなDC電源のアプリケーションに対応できるよう設計されています。

出力範囲イメージ

ターボ機能(ワイドレンジ出力)により従来の直流電源と比較して広範囲の電圧・電流出力が可能!

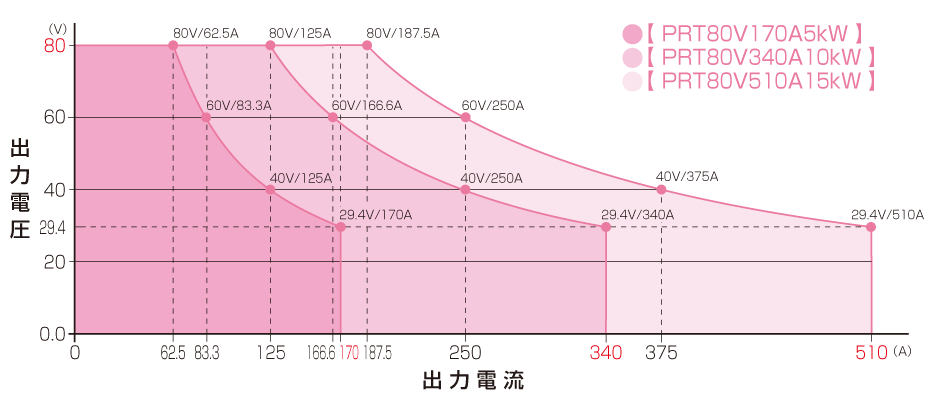

出力範囲80V|PRTシリーズ|直流安定化電源 ラックマウント|松定プレシジョン

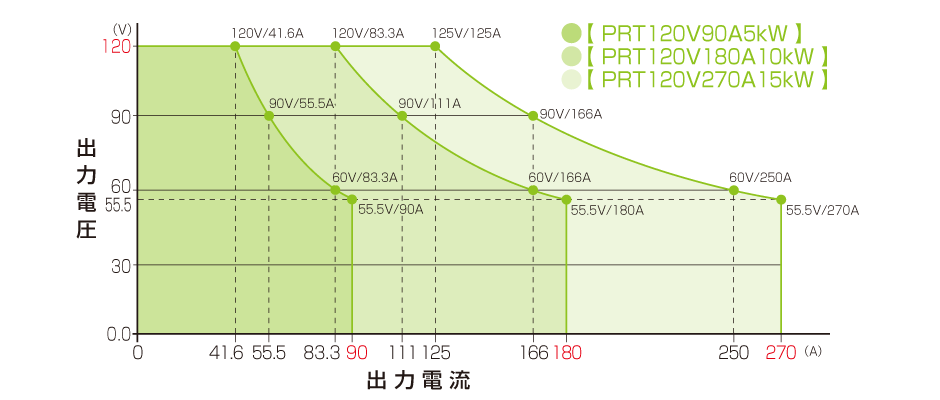

出力範囲120V|PRTシリーズ|直流安定化電源 ラックマウント|松定プレシジョン

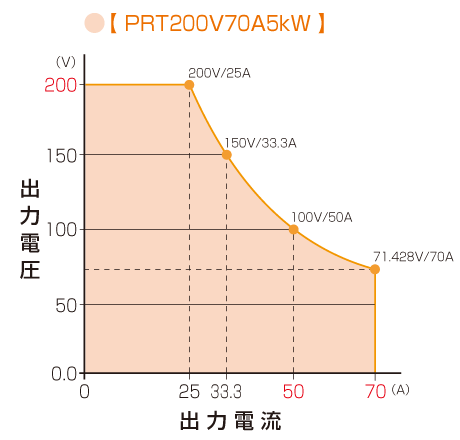

出力範囲200V|PRTシリーズ|直流安定化電源 ラックマウント|松定プレシジョン

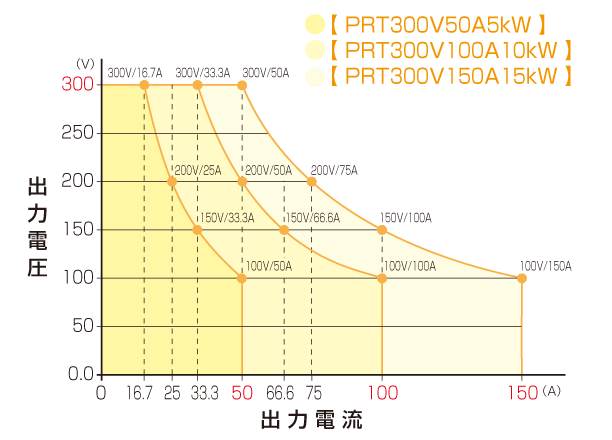

出力範囲300V|PRTシリーズ|直流安定化電源 ラックマウント|松定プレシジョン
出力範囲500V|PRTシリーズ|直流安定化電源 ラックマウント|松定プレシジョン

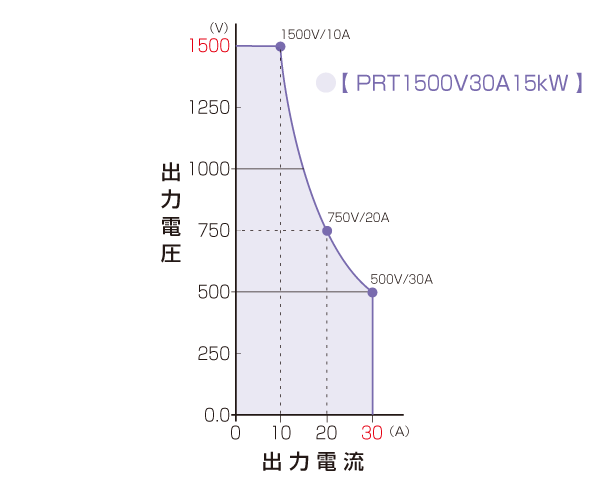

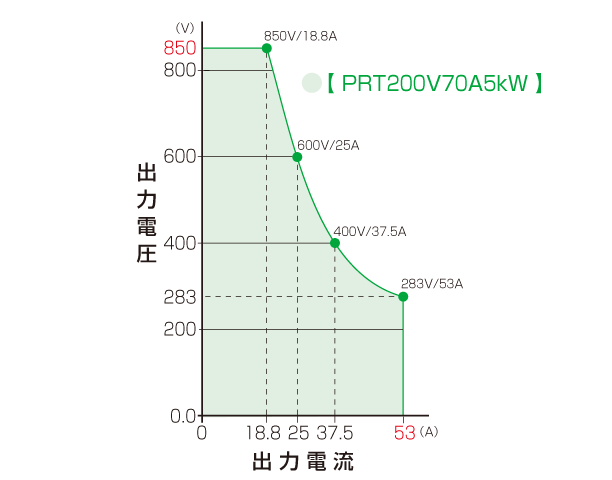

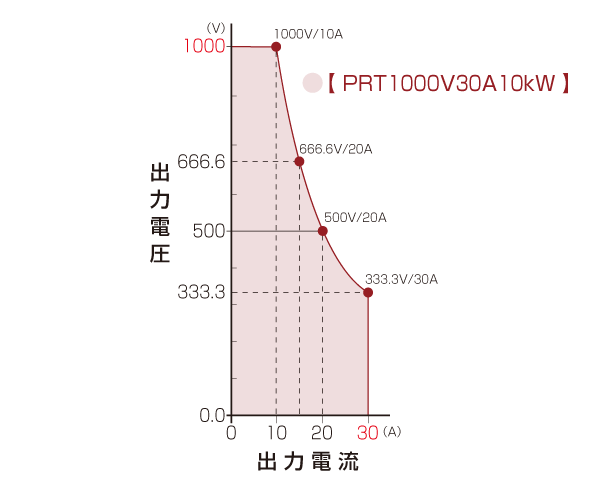

出力範囲850V-1500V|PRTシリーズ|直流安定化電源 ラックマウント|松定プレシジョン

最大120kWのハイパワーをスマートなワンラックで実現

複数台のPRTシリーズをワンラックに搭載した、大容量直流電源 PRTMシリーズの詳細はこちら

ラインナップ|PRTMシリーズ|直流安定化電源 ラックマウント|松定プレシジョン

ラインナップ

モデル名 最大出力 お問い合わせ
電圧 電流 電力
PRT80V170A5kW 80V 170A 5kW 購入前 購入後
PRT80V340A10kW 340A 10kW 購入前 購入後
PRT80V510A15kW 510A 15kW 購入前 購入後
近日発売 PRT120V90A5kW 120V 90A 5kW 購入前 購入後
近日発売PRT120V180A10kW 180A 10kW 購入前 購入後
近日発売PRT120V270A15kW 270A 15kW 購入前 購入後
近日発売PRT200V70A5kW 200V 70A 5kW 購入前 購入後
PRT300V50A5kW 300V 50A 5kW 購入前 購入後
PRT300V100A10kW 100A 10kW 購入前 購入後
PRT300V150A15kW 150A 15kW 購入前 購入後
PRT500V33A5kW 500V 33A 5kW 購入前 購入後
PRT500V66A10kW 66A 10kW 購入前 購入後
PRT500V100A15kW 100A 15kW 購入前 購入後
PRT850V53A15kW 850V 53A 15kW 購入前 購入後
PRT1500V30A15kW 1500V 30A 15kW 購入前 購入後

機能

マスタスレーブ制御による拡張に対応

お客様側で簡単に増設。最大150kWまで!!

同一シリーズであれば、シェアケーブルと並列制御ケーブル(LANケーブル)だけでお客様側で簡単に容量UPができます。試験内容・試験対象が変わっても、必要分を追加するだけで済みます。
◆MASTERとSLAVE 合わせて10 台までの拡張が可能です。


①PRT80V510A15kW 10台並列 ⇒ 80V/5100A/150kW
②PRT1500V30A15kW 10台並列 ⇒ 1500V/300A/150kW
マスタースレーブ制御による拡張に対応|PRTシリーズ|直流安定化電源 ラックマウント|松定プレシジョン

フロントUSB端子を利用した2つの応用動作

データロガーやパソコンと常時接続不要!

シーケンス作成は本体からはもちろんPCから専用ソフトウェアでも可能です。専用ソフトウェアで作成したシーケンスは、USBメモリに保存し、フロントUSB端子からロード可能です。

フロントUSB端子を利用した2つの応用動作|PRTシリーズ|直流安定化電源 ラックマウント|松定プレシジョン

データログ機能内臓

USBメモリを接続するだけで、最速0.1s間隔で出力データをロギング可能です。また、ログデータは、専用ソフトウェア(MLV)でCSV出力可能です。

パソコンを常設できない場所でもシーケンス動作可能

専用ソフトウェア(MSS)から作成したシーケンスプログラムを、USBメモリに保存。フロントUSB端子からロードし、電源だけでシーケンス動作をさせることができます。

フロントUSB端子と標準添付ソフトウェアを利用した2つの機能

①シーケンス機能:MSS(Matsusada test Sequence Software)

シーケンスプログラムを知識がなくても簡単に作成

シーケンス作成は本体からはもちろんPCから専用ソフトウェア(MSS)でも可能です。MSSを使用することでより簡単・楽に作成していただくことができます。
作成したシーケンスは、USBメモリに保存し、フロントUSB端子から最大1,024ステップのシーケンスプログラムをロード可能です。

シーケンス機能:MSS|PRTシリーズ|直流安定化電源 ラックマウント|松定プレシジョン

②動作ログ表示機能:MLV(Matsusada Log Viewer)

動作ログを即グラフ化

動作ログ表示機能:MLVの専用ソフトウェアと使用することで、ログファイルを読み込み、グラフ化することができます。

動作ログのデータ編集をスムースに

必要な項目を選択し、CSV形式での保存もできる為、表計算ソフトなどの編集もスムースに実行できます。

シーケンス機能:MSS|PRTシリーズ|直流安定化電源 ラックマウント|松定プレシジョン

大型カラータッチパネルを採用

大型カラータッチパネルを採用|PRTシリーズ|直流安定化電源 ラックマウント|松定プレシジョン
操作性・視認性が大幅にUP
  • 出力電圧/電流/電力や各パラメータの設定も簡単設定
  • 複雑なシーケンスも楽々設定
  • 従来機種ではできなかったエラー検出をお好みで自由自在に選択
  • 設定変更ダイヤルもついているので従来通りの設定と使い分けも可能

シーケンス機能

ステップ時間やステップ振幅、ランプ、CV/CCモード、シーケンス終了設定、ステップジャンプ、ジャンプ回数などのパラメータをフロントパネル上での操作だけでプログラミングできるシーケンス機能を備えています。 これにより任意の波形生成が可能になり、実験や評価、検証などの様々な用途にご利用いただけます。
専用ソフトウェアからのシーケンス作成も可能です。
シーケンス機能|PRTシリーズ|直流安定化電源 ラックマウント|松定プレシジョン
プログラムイメージ

CV/CC優先設定機能

CV(定電圧)優先/CC(定電流)優先モードを選択・設定できます。
ダイオード等、ある点で抵抗値が急激に変化する負荷においては、CVモードで立ち上げると電流がオーバーシュートしてしまいます。
PRTシリーズでは、CC優先モードを選択することによりオーバーシュートの発生を抑えます。
高出力レーザダイオードなど高価な負荷を破損させてしまうリスクを低減することができます。
CV/CC 優先設定機能|PRTシリーズ|直流安定化電源 ラックマウント|松定プレシジョン

内部抵抗可変機能(CVモード時)

内部抵抗値を任意の値に設定し、負荷電流による電圧降下を発生させます。
バッテリ、太陽電池、燃料電池を疑似することができます。
(内部抵抗値の設定範囲は0Ω~定格電圧/定格電流となります。)
内部抵抗可変機能|PRTシリーズ|直流安定化電源 ラックマウント|松定プレシジョン

プリセットメモリ機能

プリセットのメモリ機能が搭載されています。パワーオフ時に自動でプリセット値を保存します。
その他にも出力電圧、出力電流および出力電力の設定値をそれぞれ3つまで保存することができます。

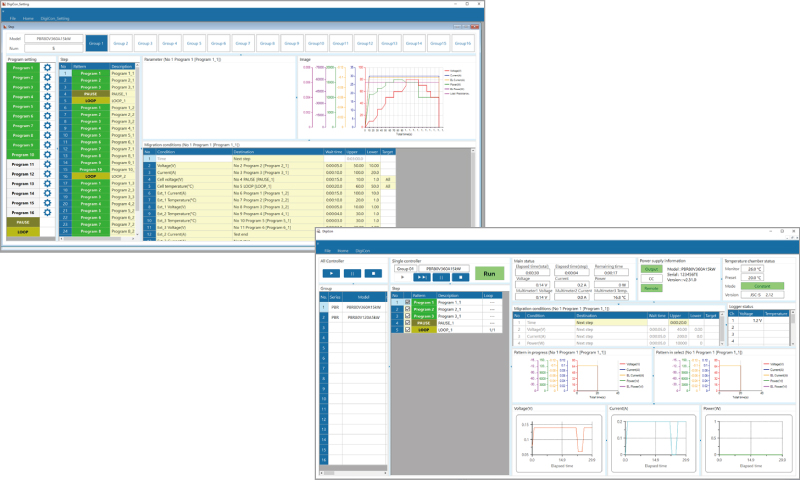

リモート制御ソフトウェア(別売品):DigiConシリーズ

DigiConは、LANでつながった松定プレシジョン製の直流電源をリモート制御するアプリケーション・パッケージです。複数台の電源を同時または、個別に制御できます。

  • PRKT、PRT/PRTM、PBR/PBRM、P4KF、PKTS、HARSシリーズに対応
  • すべての機能をリモート制御可能
  • 「設定ソフトウェア」と「運転ソフトウェア」で構成
  • マルチメータやデータロガー、恒温槽との連携が可能
  • グラフィカルユーザーインターフェース(GUI)で簡単操作
  • プログラミングの知識が無くても自動検査システムの構築が可能
  • リアルタイムログのグラフ表示と保存が可能

マルチメータやデータロガー、恒温槽との連携が可能

DigiConは、LANでつながった松定プレシジョン製の直流電源をリモート制御するアプリケーションパッケージです。
複数台の電源を同時または、個別に制御できます。

リモート制御ソフトウェア:DigiCon マルチメータやデータロガー、恒温槽との連携が可能|PRTシリーズ|直流安定化電源 ラックマウント|松定プレシジョン

簡単操作で、自動検査システムをスピーディーに構築可能

設定値のグラフ表示などグラフィカルなユーザーインターフェースで、簡単に操作が出来ます。プログラミングの知識が無くても、評価試験のプログラムや検査システムの構築が可能です。
自動車や家電、医療分野などの電子機器や電子デバイスの長期間信頼性試験など多分野・多用途でご利用いただけます。

リモート制御ソフトウェア:DigiCon 簡単操作で、自動検査システムをスピーディーに構築可能|PRTシリーズ|直流安定化電源 ラックマウント|松定プレシジョン

電流吸込機能

吸込防止切替機能|PRTシリーズ|直流安定化電源 ラックマウント|松定プレシジョン
バッテリ、コンデンサなど容量のある負荷に電源を供給するときには本機能を使うことで、出力OFF時や設定電圧を下げたときに、負荷側から電源側に流れる逆電流を少なくして、負荷の電圧降下を防ぎます。

誤操作を防止する「2モードロック機能」

フロントパネルの操作を全てロックする「フルLOCK」とON/OFFスイッチだけ残してロックする「通常LOCK」、2つのモードから選択して設定できます。
「フルLOCK」モードでは誤操作を確実に防止したい場合に、また「通常LOCK」では誤操作は防止しつつも緊急停止はすばやくしておきたいという場合に、お客様の考える「安全」を確実にする便利な機能です。
2モードロック機能|PRTシリーズ|直流安定化電源 ラックマウント|松定プレシジョン

パスワード機能 新機能

2モードロック機能を解除する際に、4桁のPINコード入力が必要となる機能です。(有効・無効の選択可)
パスワード機能|PRTシリーズ|直流安定化電源 ラックマウント|松定プレシジョン

安全なアナログ入出力制御

電圧/電流/電力の外部アナログ入出力制御は、標準で電源出力とアイソレーションされています。複数の電源をコントロール/モニタする時でも、外部アナログ入出力制御はシャーシ(接地)電位なので、より安全に使用する事ができます。

外部アナログ制御

  • リモート出力ON/OFF制御
  • リモートセンシング
  • リモート/ローカル切替
  • ステータス出力
  • 出力モニタ(電圧・電流)
  • 出力制御(電圧・電流・電力・過電圧保護・過電流保護護・過電力保護)

詳しくは、こちらよりカタログをダウンロードのうえご確認ください。

残電圧検知LED

残電圧の有無の確認の目安に!
出力状態あるいは出力OFF状態で、出力端子に電圧が残っている場合に、リアパネルのLEDが点滅します。電圧が残っているかの目安にお使い頂けます。実際に作業する前には、必ず電圧をご確認ください。
LED残電圧検知LED|PRTシリーズ|直流安定化電源 ラックマウント|松定プレシジョン

定電力制御(CP制御)機能

内部抵抗可変機能(CVモード時)|PRTシリーズ|直流安定化電源 ラックマウント|松定プレシジョン

定電圧制御(CVモード)と定電流制御(CCモード)に加え、定電力制御(CPモード)ができるようになりました。
CPモードを使用することで、温度に応じて抵抗値が変化するような抵抗(ヒーター)などの負荷に対して、電圧や電流のモニタリングや外部制御機器(温度調整器など)の取り付け無しで一定電力の供給が可能です。

仕様

仕様については、こちらよりカタログをダウンロードし、ご参照ください。

オプション

-LCa

CANインターフェース
本機の出力制御や動作状況のモニタリングをCAN通信により行うことができます。

-LGob

光インターフェース

  • -LGob:光インターフェース+光ケーブル2m長
  • -LGob(Fc5):光インターフェース+光ケーブル5m長
  • -LGob(Fc10):光インターフェース+光ケーブル10m長
  • -LGob(Fc20):光インターフェース+光ケーブル20m長
  • -LGob(Fc40):光インターフェース+光ケーブル40m長
制御側の光通信アダプタは別途お買い求めください。

光通信で絶縁コントロールします。光ファイバによる完全絶縁を行うため、サージや誘電雷、外来ノイズなどによる過渡現象などの誤動作を未然に防ぐことが可能です。

-LRs

RS-232C/RS-485インターフェース
本機の出力制御や動作状況のモニタリングをRS-232C/RS-485通信により行うことができます。

-L(400V)

定格入力電圧を三相380Vac~440Vacに変更
15kWモデルの系統電源定格電圧が380Vac~440Vac 3×28A(@400V) 三相 50Hz/60Hzになります。
(15kWの出力モデルのみオプションで選択可能です。)

※-LCa、-LGob、-LRsはそれぞれ同時に選択することはできません。

ご発注方法

ご発注時は、上記のオプション記号を型名の後につけてください。(アルファベット、数字、入力電圧順)
〈例〉PRT80V510A15kW-LGob(Fc10)、PRT850V53A15kW-LCa(400V)

別売品

入力ACケーブル
【別売】 CABLE TYPE14 CABLEシリーズ CABLEシリーズ 600V /58 A 10 m
【別売】
三相200~240VAC入力用
CABLE TYPE15 CABLEシリーズ CABLEシリーズ 600V / 58A 10 m
【別売】
三相380~440VAC入力用
CABLE TYPE16 CABLEシリーズ CABLEシリーズ 600V / 58A 10 m
【別売】
単相200~240VAC用
CABLE TYPE17 CABLEシリーズ CABLEシリーズ 600V / 33A 10 m

※地域の電気工事規程により求められている場合は、AC主電源と本機との間にブレーカを設置してください。
また、ヨーロッパでPRTシリーズをご使用になる場合は必ず営業担当までご相談ください。

マスタスレーブ制御用ケーブル

PRT-MS□ケーブル
シェア端子取り付け済みの「シェアケーブル」と「並列制御ケーブル(LANケーブル)」をセットにしたケーブルです。
どちらのケーブルもシェアケーブルの端子から端子までの長さは約1.5mですので、2台のPRTをつなぐ時は約1.5m、3台のPRTをつなぐ時は約3mというように長さが変わります。
なお、モデル名の□内には2~10の数字が入ります。
2台のPRTでマスタスレーブを行う際は2、10台で行う際は10が入ります。
モデル例 PRT-MS2ケーブル

(例)3台接続用のシェアケーブル
接続イメージ|PRTシリーズ|直流安定化電源 ラックマウント|松定プレシジョン
リモート制御ソフトウェア

DigiCon-PRT
LANでつながった松定プレシジョン製の直流電源をリモート制御するアプリケーションパッケージです。
複数台の電源を同時または、個別に制御できます。詳しくは、リモート制御ソフトウェア:DigiConシリーズをご覧ください。

外形寸法

外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。
