超薄型デジタル式
高圧直流電源
- 全72モデル
- 出力電圧:1kV~120kV
- 出力電流:4.16mA~3000mA
- 出力電力:0.5kW、1kW、2kW、3kW
超薄型デジタル式高圧直流電源
従来品(HAR)の高圧ラックマウント型電源に比べ、小型かつ多機能を実現した次世代高圧電源です。リップルノイズは従来の1/2以下になり、幅広い用途でご使用いただけます。
特徴
超薄型・省スペース
19インチ規格のラックマウントサイズでパネル高わずか44mmの超薄型設計を実現。
「小型化」と「信頼性の確保」という高圧電源にとって相反するテーマを、独自の絶縁技術によりクリアしております。
特に生産ラインの検査システムなど省スペースが要求される用途、複数台ご使用される場合にご好評いただいております。
低リップル(0.05%p-p)
当社従来品(HARシリーズ)の1/2以下のリップル低減を実現
電子ビーム・イオンビーム、検出器等、低リップルが必要な用途にもご使用いただけます。
デジタルインターフェース標準装備
LAN、USBの通信インターフェースを標準装備
近年、デジタル制御による自動検査・測定による省人化のニーズが増えています。HARSシリーズはLAN、USBの通信インターフェースを標準装備し、開発・検査の自動化に対応が可能です。オプションでRS-232C/RS-485/光インターフェースボードを用意しております。
(別売品の光インターフェースを選択すれば、通信アダプタでGPIB制御が可能です)
万全の保護機能
インターロック、アーク放電保護、可変OVP、可変OCP等を標準装備
高電圧電源を安全・安心にご使用いただくために保護機能は不可欠となります。
HARSシリーズはインターロック、アーク放電保護、可変OVP、可変OCP等を標準装備し、更に安全性を高めるとともに、お客様のご使用用途に合わせて保護動作の切り替えが可能です。
幅広いラインナップ(全72モデル)
出力電圧が1kV~120kVまで幅広いレンジモデルをラインナップ
最適な出力、最適な機能のモデルを選択して頂けるため、過剰なスペックのモデルを選択する必要がなく、最小限の投資での導入を可能としています。その他様々なオプションをご用意しております。負荷や用途、そして使い勝手に合わせて最適なモデルをご選定ください。
豊富なリモート機能
出力電圧と出力電流が制御できる他、出力ON/OFFや出力電圧・電流値のモニタ出力、ステータス出力を備えています。
また、外部インターフェース(LAN、USB(10kV以下)、RS-232C/RS-485「オプション](10kV以下))によるPC制御も可能です。他の計測器や制御装置も統合したシステムが構築でき、検査・開発のスピードアップが可能です。当社の直流低圧電源や交流電源と組み合わせてシステムを構築することも容易です。
用途
- パワーデバイスのリーク電流測定、スイッチング特性試験
- インバータの評価試験
- コンデンサ充電
- 絶縁耐圧試験
- 電子ビーム
- イオンビーム
- X線装置
- エレクトロスピニング
ラインナップ
モデル | 出力 | サイズ | 標準 インターフェース |
お問い合わせ | ||
---|---|---|---|---|---|---|
電圧 | 電流 | 電力 | ||||
HARS-1P500 | 1kV | 500mA | 500W | 1U | LAN/USB | 購入前 購入後 |
HARS-1P1000 | 1000mA | 1000W | 購入前 購入後 | |||
HARS-1P2000 | 2000mA | 2000W | 2U | 購入前 購入後 | ||
HARS-1P3000 | 3000mA | 3000W | 購入前 購入後 | |||
HARS-1.5P333 | 1.5kV | 333mA | 500W | 1U | 購入前 購入後 | |
HARS-1.5P666 | 666mA | 1000W | 購入前 購入後 | |||
HARS-1.5P1333 | 1333mA | 2000W | 2U | 購入前 購入後 | ||
HARS-1.5P2000 | 2000mA | 3000W | 購入前 購入後 | |||
HARS-3P166 | 3kV | 166mA | 500W | 1U | 購入前 購入後 | |
HARS-3P333 | 333mA | 1000W | 購入前 購入後 | |||
HARS-3P666 | 666mA | 2000W | 2U | 購入前 購入後 | ||
HARS-3P1000 | 1000mA | 3000W | 購入前 購入後 | |||
HARS-6P83.3 | 6kV | 83.3mA | 500W | 1U | 購入前 購入後 | |
HARS-6P166 | 166mA | 1000W | 購入前 購入後 | |||
HARS-6P333 | 333mA | 2000W | 2U | 購入前 購入後 | ||
HARS-6P500 | 500mA | 3000W | 購入前 購入後 | |||
HARS-10P50 | 10kV | 50mA | 500W | 1U | 購入前 購入後 | |
HARS-10P100 | 100mA | 1000W | 購入前 購入後 | |||
HARS-10P200 | 200mA | 2000W | 2U | 購入前 購入後 | ||
HARS-10P300 | 300mA | 3000W | 購入前 購入後 | |||
HARS-30P16.6 | 30kV | 16.6mA | 500W | 1U | LAN | 購入前 購入後 |
HARS-30P33.3 | 33.3mA | 1000W | 購入前 購入後 | |||
HARS-30P66.6 | 66.6mA | 2000W | 2U | 購入前 購入後 | ||
HARS-30P100 | 100mA | 3000W | 購入前 購入後 | |||
HARS-60P8.33 | 60kV | 8.33mA | 500W | 1U | 購入前 購入後 | |
HARS-60P16.6 | 16.6mA | 1000W | 購入前 購入後 | |||
HARS-60P33.3 | 33.3mA | 2000W | 2U | 購入前 購入後 | ||
HARS-60P50 | 50mA | 3000W | 購入前 購入後 | |||
HARS-100P5 | 100kV | 5mA | 500W | 2U | 購入前 購入後 | |
HARS-100P10 | 10mA | 1000W | 購入前 購入後 | |||
HARS-100P20 | 20mA | 2000W | 購入前 購入後 | |||
HARS-100P30 | 30mA | 3000W | 購入前 購入後 | |||
HARS-120P4.16 | 120kV | 4.16mA | 500W | 2U | 購入前 購入後 | |
HARS-120P8.33 | 8.33mA | 1000W | 購入前 購入後 | |||
HARS-120P16.6 | 16.6mA | 2000W | 購入前 購入後 | |||
HARS-120P25 | 25mA | 3000W | 購入前 購入後 |
モデル | 出力 | サイズ | 標準 インターフェース |
お問い合わせ | ||
---|---|---|---|---|---|---|
電圧 | 電流 | 電力 | ||||
HARS-1N500 | -1kV | 500mA | 500W | 1U | LAN/USB | 購入前 購入後 |
HARS-1N1000 | 1000mA | 1000W | 購入前 購入後 | |||
HARS-1N2000 | 2000mA | 2000W | 2U | 購入前 購入後 | ||
HARS-1N3000 | 3000mA | 3000W | 購入前 購入後 | |||
HARS-1.5N333 | -1.5kV | 333mA | 500W | 1U | 購入前 購入後 | |
HARS-1.5N666 | 666mA | 1000W | 購入前 購入後 | |||
HARS-1.5N1333 | 1333mA | 2000W | 2U | 購入前 購入後 | ||
HARS-1.5N2000 | 2000mA | 3000W | 購入前 購入後 | |||
HARS-3N166 | -3kV | 166mA | 500W | 1U | 購入前 購入後 | |
HARS-3N333 | 333mA | 1000W | 購入前 購入後 | |||
HARS-3N666 | 666mA | 2000W | 2U | 購入前 購入後 | ||
HARS-3N1000 | 1000mA | 3000W | 購入前 購入後 | |||
HARS-6N83.3 | -6kV | 83.3mA | 500W | 1U | 購入前 購入後 | |
HARS-6N166 | 166mA | 1000W | 購入前 購入後 | |||
HARS-6N333 | 333mA | 2000W | 2U | 購入前 購入後 | ||
HARS-6N500 | 500mA | 3000W | 購入前 購入後 | |||
HARS-10N50 | -10kV | 50mA | 500W | 1U | 購入前 購入後 | |
HARS-10N100 | 100mA | 1000W | 購入前 購入後 | |||
HARS-10N200 | 200mA | 2000W | 2U | 購入前 購入後 | ||
HARS-10N300 | 300mA | 3000W | 購入前 購入後 | |||
HARS-30N16.6 | -30kV | 16.6mA | 500W | 1U | LAN | 購入前 購入後 |
HARS-30N33.3 | 33.3mA | 1000W | 購入前 購入後 | |||
HARS-30N66.6 | 66.6mA | 2000W | 2U | 購入前 購入後 | ||
HARS-30N100 | 100mA | 3000W | 購入前 購入後 | |||
HARS-60N8.33 | -60kV | 8.33mA | 500W | 1U | 購入前 購入後 | |
HARS-60N16.6 | 16.6mA | 1000W | 購入前 購入後 | |||
HARS-60N33.3 | 33.3mA | 2000W | 2U | 購入前 購入後 | ||
HARS-60N50 | 50mA | 3000W | 購入前 購入後 | |||
HARS-100N5 | -100kV | 5mA | 500W | 2U | 購入前 購入後 | |
HARS-100N10 | 10mA | 1000W | 購入前 購入後 | |||
HARS-100N20 | 20mA | 2000W | 購入前 購入後 | |||
HARS-100N30 | 30mA | 3000W | 購入前 購入後 | |||
HARS-120N4.16 | -120kV | 4.16mA | 500W | 2U | 購入前 購入後 | |
HARS-120N8.33 | 8.33mA | 1000W | 購入前 購入後 | |||
HARS-120N16.6 | 16.6mA | 2000W | 購入前 購入後 | |||
HARS-120N25 | 25mA | 3000W | 購入前 購入後 |
機能
CC制御と過電流カットオフが選択可能
CC制御により、設定電流値で電流を制限し、電圧を垂下させます。可変OCPにより、任意の電流値で出力停止させることも可能です。
アークカウント機能
負荷の異常を事前にキャッチ。
アーク放電(異常放電)を検出し、放電回数のカウントができます。負荷の異常や劣化の検出に役立ちます。
※定格出力電圧の約20%以上で出力中に限ります。
※ご使用方法やご使用環境、放電時間等により放電をカウントしない場合もございます。
アークカウント機能を活用し、カウント回数や時間の条件設定にて出力を停止させることが可能です。
負荷や電源装置の保護に役立ちます。もちろんキャンセルすることも可能なので、多様な使い方が可能です。
パルス・ランプシーケンス
次のA ~ Cの出力制御が可能なため、さらに幅広い用途に対応できます。
また、フロントパネルでパルス・ランプ動作の設定・出力が可能です。
※電源出力の立上り時間(Tr)や立下り時間(Tf)より設定時間が短い場合は、設定値通りに出力できません。
A. パルスシーケンス
マルチセット機能との組み合わせで各メモリa、b、cに設定された電圧・電流値を使用してシーケンス動作をさせることができます。連続運転はもちろん、回数の指定も設定可能です。メモリa、b、cやoffの設定時間を0.0に設定する事でa、bのみの繰り返しやb、c、offのみの繰り返しなど様々な動作が可能となりますので製品の評価試験等に便利です。
B. ランプ
設定された電圧・電流値まで(または、設定された電圧・電流値から0V/0Aまで)ランプ動作させる事ができます。電圧・電流値をゆっくり上げたい(下げたい)時に便利です。※ランプ動作は、「設定電源・電流値の両方」「設定電圧のみ」「設定電流のみ」の設定が可能です。
外部アナログ制御
-
リモート出力ON/OFF制御
リレーまたはTTL信号により出力をON/OFFすることができます。 -
リモート/ローカル切替
出力電圧制御、出力電流制御、過電圧保護、過電流保護のリモート/ローカルを、それぞれリレーやTTL信号により切り替えられます。 -
出力制御(電圧・電流・過電圧保護・過電流保護)
-
出力モニタ(電圧・電流)
-
ステータス出力
仕様
一般仕様については、こちらからカタログをダウンロードし、ご確認ください。
オプション
- -LF
-
フローティンググランド(GND)
負荷に流れる電流を測定する際に使用します(耐圧50Vdc)。本機能をご使用の際は、リモートコントロールコネクタ(TB1)に接続する機器はフローティングにてご使用ください。(高圧電源をフローティングさせる用途には使えません。)
- -LGob ※
-

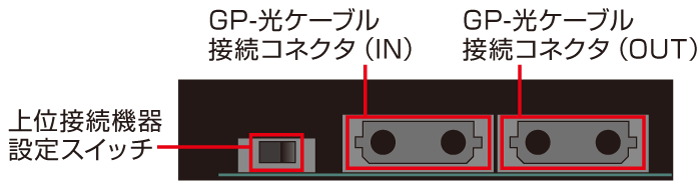

光インターフェース
光通信で絶縁コントロールします。光ファイバによる完全絶縁を行うため、サージや誘電雷、外来ノイズなどによる過渡現象などの誤作動を未然に防ぐことが可能です。
- -LGob:光インターフェース+光ケーブル2m長
- -LGob(Fc5):光インターフェース+光ケーブル5m長
- -LGob(Fc10):光インターフェース+光ケーブル10m長
- -LGob(Fc20):光インターフェース+光ケーブル20m長
- -LGob(Fc40):光インターフェース+光ケーブル40m長
下記の環境下で使用される場合は必ず本オプションをご選択ください。
- 工場内などノイズの多い環境(例:モータやコイルを負荷や電源の近くで使用される場合)
- 弊社製の電源とコントローラ(PCやPLC)が2m以内に設置できない場合
- アーク放電や出力短絡が起る可能性がある場合
デジタルインターフェースによる制御の際は、別途アダプタが必要です。(-LRsオプションを選択された場合、アダプタは不要です。)
- -LRs ※
-
RS-232C/485インターフェース
(10kV以下のモデルのみ)
本機の出力制御や動作状況のモニタリングを、RS-232C/485通信により行うことができます。
- L(230V1P)
-
単相入力
(2000W以上のモデル)
- -L(0m)
-
出力ケーブル無し
出力ケーブルを添付しません。
2.5mより長いケーブルが必要な場合はこちらのオプションを選択し、別途出力ケーブルをお求め下さい。
※これらのオプションは同時に選択することはできません。いずれか1つのみとなります。
ご発注方法
ご発注時は、上記のオプション記号を型名の後につけてください。
(アルファベット、入力電圧、出力ケーブルの順につけてください。)
<例>HARS-1P500-LFRs、HARS-1P500-LFGob(Fc10)(0m)
別売品
- 光アイソレーションアダプタ
-

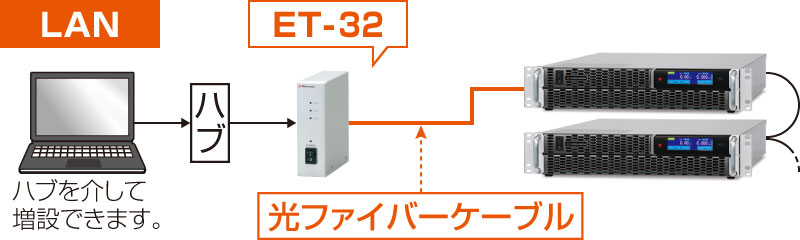

光インターフェースをご使用の際は、別途変換アダプタが必要です。PCやPLCとの接続に合わせて、以下のアダプタをご用意しております。
- ET-32:LAN用光変換アダプタ
- USB-OPT:USB用光変換アダプタ
- GP-OPT2-9:RS-232C(9ピン)用光変換アダプタ
- GP-OPT2-25:RS-232C(25ピン)用光変換アダプタ
- GP-OPT4-25:RS-485(25ピン)用光変換アダプタ
- GP-32:GPIB用 光変換アダプタ(2028年12月に販売終了予定)
- 入力ACケーブル
-
別売品
1000W以下モデル
(100V入力で使用時)CABLE TYPE8
本体側
給電側2.5 m
固定長別売品
1000W以下モデル
(200V入力で使用時)CABLE TYPE3
本体側
給電側:端末オープン2.5 m
固定長別売品
2000W以上モデル(三相)CABLE TYPE6
本体側
給電側:端末オープン2.5 m 別売品
2000W以上モデル(三相)
-L(230V1P)オプション選択時CABLE TYPE5
本体側
給電側:端末オープン2.5 m ケーブル長は3m、5m、7m、10mよりお選びください。
<例>CABLE TYPE 6(3) ⇒ この場合、ケーブル長が3mとなります。
詳しくは、AC入力ケーブル CABLEシリーズのページをご確認ください。
- 出力ケーブル
-
標準添付
500W~1000Wタイプ/
2000W~3000Wタイプの
3kV~120kVモデルCN-15-MHVP
(1kV~10kVのモデル)※出力電圧によって寸法が変わります。 2.5m CN-30-MHVP
(30kVのモデル)CN-60-MHVP
(60kVのモデル)CN-120AR-MHVP
(100kV、120kVのモデル)標準添付
2000W~3000Wタイプの
1kV、1.5kVモデルCN-15PR-MHVP 2.5 m ケーブル長を変更の場合は、オプション-L(0m)を選択し、高電圧出力ケーブル CNシリーズをお求めください。
- DigiCon-HARS
-
リモート制御ソフトウェア
DigiConは、LANでつながった松定プレシジョン製の直流電源をリモート制御するアプリケーション・ソフトウェアです。複数台の電源を同時または、個別に制御できます。- すべての機能をリモート制御可能
- 「設定ソフトウェア」と「運転ソフトウェア」で構成
- マルチメータやデータロガー、恒温槽との連携が可能
- グラフィカルユーザーインターフェース(GUI)で簡単操作
- プログラミングの知識が無くても自動検査システムの構築が可能
- リアルタイムログのグラフ表示と保存が可能
外形寸法
外形・寸法については、こちらからカタログをダウンロードし、ご確認ください。
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-
HARSシリーズカタログ
更新日:2024/9/10 rev.14
PDF(2,780 KB)
-
高性能高圧電源総合ガイド
更新日:2023/10/6 rev.20
PDF(4,258KB)
-
自動車産業向け電源装置総合ガイド
更新日:2024/8/9 rev.11
PDF(4,237KB)
-
高圧電源の正しい使い方
更新日:2023/07/27 Rev.06
PDF(871KB)
-
HARSシリーズ 取扱説明書
更新日:2024/04/23 rev 0.5
PDF(3,717KB)
-
HARSシリーズ 外観図 (DXF、PDF)
更新日:2023/6/2
zip(600KB)
