光電子増倍管(PMT)用、超小型低ノイズ高圧電源
OPTON-Eシリーズは、高圧電源の専門メーカーとしてスタートし40年以上にわたって蓄積してきたノウハウを注ぎ込んで開発された光電子増倍管(PMT、フォトマル)用電源の決定版です。また、その高品質・低ノイズ・高信頼性からマイクロチャンネルプレート(MCP)用電源としても最適です。
概要
- 世界最小クラスの超小型オンボードタイプ
- 超低リップル 5mVp-p(1kV出力モデル)
- 広い出力電圧範囲(0V出力から連続可変)
- 超小型でありながら高性能
- ポテンショメータまたは、外部コントロール電圧による出力制御
用途
- 光電子増倍管(PMT)
- マイクロチャンネルプレート(MCP)
ラインナップ
本仕様は特に指定したものを除き、30分のウォームアップ後の最大定格出力時におけるもので、その適用範囲は最大定格の10％から100％を基本とします。
| モデル名 | 出力 | リップル [mVp-p] |
入力電圧 [Vdc] |
お問い合わせ | |
|---|---|---|---|---|---|
| 電圧[kVdc] | 電流[mA] | ||||
| OPTON-0.2PE-5 | 0.2kV | 7.5mA | 10mVp-p | 5V | 購入前 購入後 |
| OPTON-0.2PE-12 | 12V | 購入前 購入後 | |||
| OPTON-0.2PE-15 | 15V | 購入前 購入後 | |||
| OPTON-0.5PE-5 | 0.5kV | 3mA | 10mVp-p | 5V | 購入前 購入後 |
| OPTON-0.5PE-12 | 12V | 購入前 購入後 | |||
| OPTON-0.5PE-15 | 15V | 購入前 購入後 | |||
| OPTON-1PE-5 | 1kV | 1.5mA | 5mVp-p | 5V | 購入前 購入後 |
| OPTON-1PE-12 | 12V | 購入前 購入後 | |||
| OPTON-1PE-15 | 15V | 購入前 購入後 | |||
| OPTON-1.25PE-5 | 1.25kV | 1.2mA | 7mVp-p | 5V | 購入前 購入後 |
| OPTON-1.25PE-12 | 12V | 購入前 購入後 | |||
| OPTON-1.25PE-15 | 15V | 購入前 購入後 | |||
| OPTON-1.5PE-12 | 1.5kV | 1mA | 10mVp-p | 12V | 購入前 購入後 |
| OPTON-1.5PE-15 | 15V | 購入前 購入後 | |||
| OPTON-2PE-12 | 2kV | 0.7mA | 20mVp-p | 12V | 購入前 購入後 |
| OPTON-2PE-15 | 15V | 購入前 購入後 | |||
| モデル名 | 出力 | リップル [mVp-p] |
入力電圧 [Vdc] |
お問い合わせ | |
|---|---|---|---|---|---|
| 電圧[kVdc] | 電流[mA] | ||||
| OPTON-0.2NE-5 | -0.2kV | 7.5mA | 10mVp-p | 5V | 購入前 購入後 |
| OPTON-0.2NE-12 | 12V | 購入前 購入後 | |||
| OPTON-0.2NE-15 | 15V | 購入前 購入後 | |||
| OPTON-0.5NE-5 | -0.5kV | 3mA | 10mVp-p | 5V | 購入前 購入後 |
| OPTON-0.5NE-12 | 12V | 購入前 購入後 | |||
| OPTON-0.5NE-15 | 15V | 購入前 購入後 | |||
| OPTON-1NE-5 | -1kV | 1.5mA | 5mVp-p | 5V | 購入前 購入後 |
| OPTON-1NE-12 | 12V | 購入前 購入後 | |||
| OPTON-1NE-15 | 15V | 購入前 購入後 | |||
| OPTON-1.25NE-5 | -1.25kV | 1.2mA | 7mVp-p | 5V | 購入前 購入後 |
| OPTON-1.25NE-12 | 12V | 購入前 購入後 | |||
| OPTON-1.25NE-15 | 15V | 購入前 購入後 | |||
| OPTON-1.5NE-12 | -1.5kV | 1mA | 10mVp-p | 12V | 購入前 購入後 |
| OPTON-1.5NE-15 | 15V | 購入前 購入後 | |||
| OPTON-2NE-12 | -2kV | 0.7mA | 20mVp-p | 12V | 購入前 購入後 |
| OPTON-2NE-15 | 15V | 購入前 購入後 | |||
仕様
一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。
- 入力電圧
- 5Vdc、12Vdc、15Vdc
- 出力電圧制御
- 外付5kΩボリュームまたは外部コントロール電圧（Vcon-in）[-5]: 0～2.048Vdc、[-12、-15]: 0～5Vd
出力可能領域
接続図
接続図については、こちらよりカタログをダウンロードし、ご参照ください。
外形寸法
外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

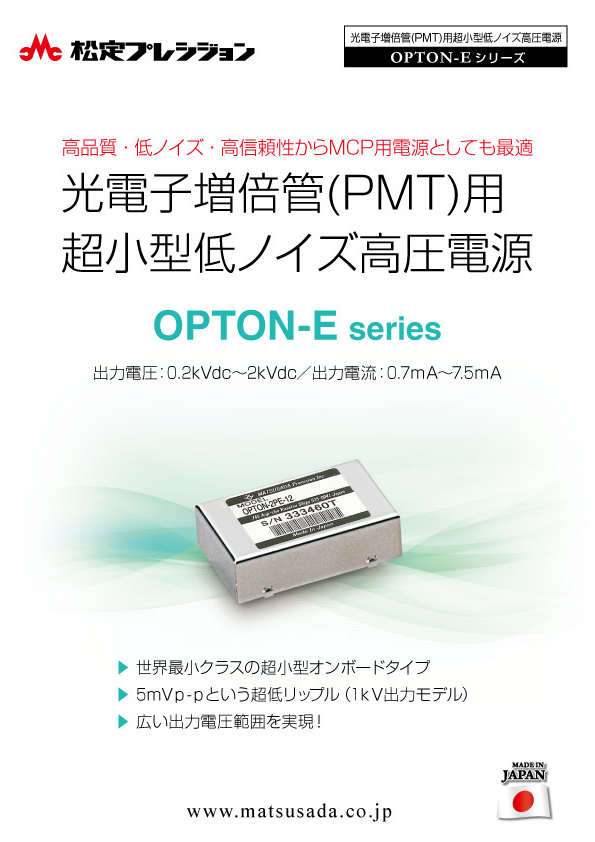

OPTON-Eシリーズカタログ
