オンボード型
ハイパワー高圧電源

W75mm×D38mmで最大30Wのハイパワー出力

  • 出力電圧：0.25kV～6kV
  • 出力電流：1mA～120ｍA
  • 出力電力：6W、20W、30W
  • 低リップル、高安定度
CEマーク
ULマーク

コンパクトサイズながら低リップル・高安定度を実現

HURシリーズは、基板実装型の超コンパクト設計ながら30Wのハイパワーを実現した高性能高圧電源です。高圧電源専門メーカーとしての当社のノウハウを注ぎ込み、独自の設計によって高い信頼性も実現しています。外部ボリュームと外部電圧のどちらでも動作が可能で、金属ケースモデルとプラスチックケースモデルをお選び頂けます。

概要

  • 超小型、高出力 30W
  • 低リップル、高安定度
  • 高い信頼性
  • 外部ボリューム、外部電圧どちらでも動作可能
  • プラスチックケースも選択可能（オプション）
  • UL623368-1、CSA C222 No.62368-1-14（C-UL）認定品
  • CEマーキング(低電圧指令適合）

用途

ラインナップ

モデル 出力 お問い合わせ
電圧 電流 電力
HUR6-0.25P 0.25kV 24mA 6W 購入前 購入後
HUR20-0.25P 80mA 20W 購入前 購入後
HUR30-0.25P 120mA 30W 購入前 購入後
HUR30-0.4P 0.4kV 75mA 30W 購入前 購入後
HUR6-0.5P 0.5kV 12mA 6W 購入前 購入後
HUR20-0.5P 40mA 20W 購入前 購入後
HUR30-0.5P 60mA 30W 購入前 購入後
HUR6-1P 1kV 6mA 6W 購入前 購入後
HUR20-1P 20mA 20W 購入前 購入後
HUR30-1P 30mA 30W 購入前 購入後
HUR6-2P 2kV 3mA 6W 購入前 購入後
HUR20-2P 10mA 20W 購入前 購入後
HUR30-2P 15mA 30W 購入前 購入後
HUR6-4P 4kV 1.5mA 6W 購入前 購入後
HUR20-4P 5mA 20W 購入前 購入後
HUR30-4P 7.5mA 30W 購入前 購入後
HUR6-6P 6kV 1mA 6W 購入前 購入後
HUR20-6P 3.3mA 20W 購入前 購入後
HUR30-6P 5mA 30W 購入前 購入後
モデル 出力 お問い合わせ
電圧 電流 電力
HUR6-0.25N -0.25kV 24mA 6W 購入前 購入後
HUR20-0.25N 80mA 20W 購入前 購入後
HUR30-0.25N 120mA 30W 購入前 購入後
HUR30-0.4N -0.4kV 75mA 30W 購入前 購入後
HUR6-0.5N -0.5kV 12mA 6W 購入前 購入後
HUR20-0.5N 40mA 20W 購入前 購入後
HUR30-0.5N 60mA 30W 購入前 購入後
HUR6-1N -1kV 6mA 6W 購入前 購入後
HUR20-1N 20mA 20W 購入前 購入後
HUR30-1N 30mA 30W 購入前 購入後
HUR6-2N -2kV 3mA 6W 購入前 購入後
HUR20-2N 10mA 20W 購入前 購入後
HUR30-2N 15mA 30W 購入前 購入後
HUR6-4N -4kV 1.5mA 6W 購入前 購入後
HUR20-4N 5mA 20W 購入前 購入後
HUR30-4N 7.5mA 30W 購入前 購入後
HUR6-6N -6kV 1mA 6W 購入前 購入後
HUR20-6N 3.3mA 20W 購入前 購入後
HUR30-6N 5mA 30W 購入前 購入後

仕様

一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。

オプション

-LU
プラスチックケース、Buffered Monitor付き　【CV/CC制御】
出力モニタ 出力電圧 0～+4.64V/出力0～100％
出力インピーダンス：1kΩ
出力電流 0～+4.64V/出力0～100％
出力インピーダンス：1kΩ
出力制御 出力電圧 0～4.64V/出力0～100％
入力インピーダンス：10kΩ以上
外付け100kΩ可変抵抗
出力電流 0～4.64V/出力0～100％
入力インピーダンス：10kΩ以上
外付け100kΩ可変抵抗

確度は記載のない場合は±2％F.Sです。

オプションなし（参考比較）
金属ケース、Buffered Monitor付き【CV制御のみ】
出力モニタ 出力電圧 0～+5V/出力0～100％
出力インピーダンス：1kΩ
出力電流 0～+5V/出力0～100％
出力インピーダンス：1kΩ
出力制御 出力電圧 0～+5V/出力0～100％
入力インピーダンス：10kΩ以上
外付け5kΩ可変抵抗
出力電流 なし

-LUオプションの他にも、Buffered Monitorが付いていないプラスチックケースタイプや、-LUオプションとは異なる仕様のモニタ出力と出力制御を備えたBuffered Monitor付きプラスチックケースタイプについてもご相談を承ります。詳細につきましてはこちらからお問い合わせください。

接続図

接続図については、こちらよりカタログをダウンロードし、ご参照ください。

外形寸法

外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。

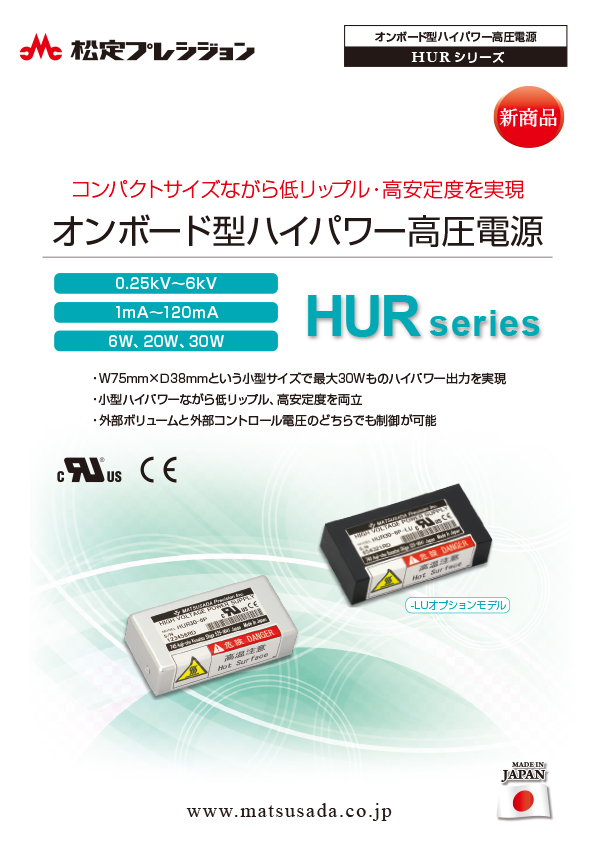

ダウンロード
