光電子増倍管(PMT)用高性能高圧電源
HPM-Dシリーズは5Wのハイパワー出力、かつ小型オンボードタイプの高圧電源です。光電子増倍管(Photomultiplier Tube:PMT)への高パルス光入射に対する出力信号のリニアリティ向上やPMTの並列駆動時にも最適な高出力設計です。またS/Nに直接影響するリップル、輻射ノイズも抑えこんだ高性能タイプです。
概要
- ハイパワー5Wタイプ
- 高安定度0.01%/Hr、温度係数0.01%/℃
- 低リップル40mVp-p(0.5kV出力タイプ)
- ケミコンレス
- 高信頼設計
- 万全の保護回路(連続出力短絡等)
- 6面シールドケース採用による低輻射ノイズ
ラインナップ
モデル名 | 出力 | お問い合わせ | |
---|---|---|---|
電圧 [kVdc] |
電流 [mA] |
||
HPM-0.35PD | 0~0.35 kV | 14 mA | 購入前 購入後 |
HPM-0.5PD | 0~0.5 kV | 10 mA | 購入前 購入後 |
HPM-0.8PD | 0~0.8 kV | 6 mA | 購入前 購入後 |
HPM-1.1PD | 0~1.1 kV | 4.5 mA | 購入前 購入後 |
HPM-1.5PD | 0~1.5 kV | 3.3 mA | 購入前 購入後 |
HPM-2PD | 0~2 kV | 2.5 mA | 購入前 購入後 |
モデル名 | 出力 | お問い合わせ | |
---|---|---|---|
電圧 [kVdc] |
電流 [mA] |
||
HPM-0.35ND | 0~-0.35 kV | 14 mA | 購入前 購入後 |
HPM-0.5ND | 0~-0.5 kV | 10 mA | 購入前 購入後 |
HPM-0.8ND | 0~-0.8 kV | 6 mA | 購入前 購入後 |
HPM-1.1ND | 0~-1.1 kV | 4.5 mA | 購入前 購入後 |
HPM-1.5ND | 0~-1.5 kV | 3.3 mA | 購入前 購入後 |
HPM-2ND | 0~-2 kV | 2.5 mA | 購入前 購入後 |
仕様
一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。
オプション
- -24
-
入力電圧 +24Vdc ±5%、300mA typ @24V
瞬間最大入力電圧 +27Vdc MAX
ご発注方法
型名の後に“-24”をつけてください。
〈例〉 HPM-0.35PD-24
接続図
接続図については、こちらよりカタログをダウンロードし、ご参照ください。
外形寸法
外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

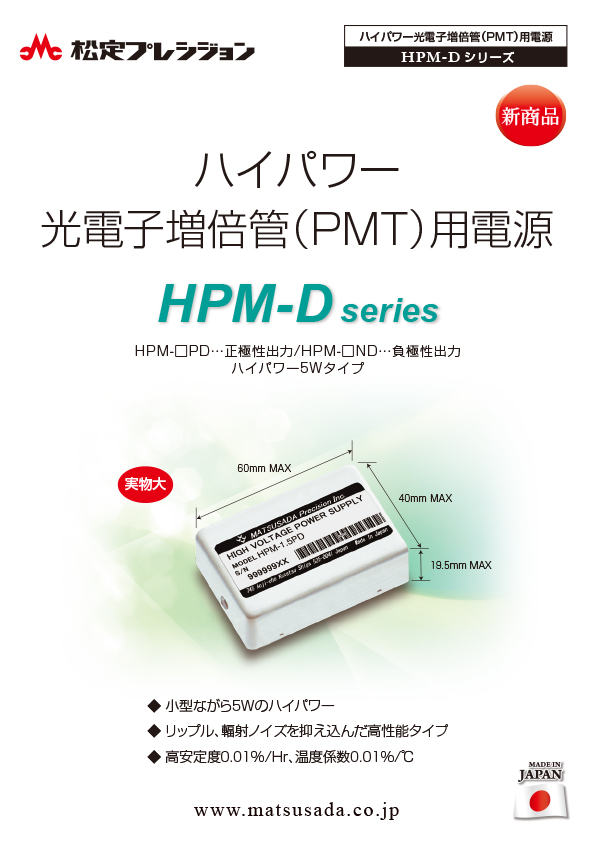

HPM-Dシリーズカタログ
更新日:2024/4/17 rev.08
PDF(1,251KB)
-
高圧電源の正しい使い方
更新日:2023/07/27 Rev.06
PDF(871KB)
-
高圧電源オンボードタイプ総合ガイド
更新日:2024/7/22 rev.02
PDF(4,367KB)
ダウンロードには会員登録が必要です。
-
