簡単・スピーディ　使う人に優しい装置

楽な姿勢で操作できるので作業性も向上します。

試料を見ながらの操作も楽々

正面にしか窓がついていない装置だと、何度も姿勢を変えながら操作することになります。しかし、横窓がついていると楽な姿勢で操作することができます。

正面にしか窓がないと、無理な姿勢になります

横窓があるので楽な姿勢で操作できます

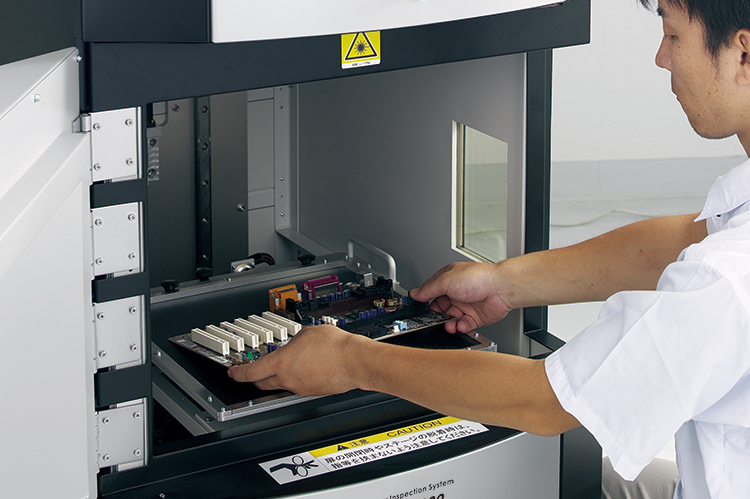

大型ワークの出し入れも簡単

540×400mmの広い扉を採用することによりワークの出し入れが楽にできるようになりました。また扉を開けたときの空間も広く、作業性が向上します。

専用ソフトで「誰でも」「すぐに」使える

付属の専用ソフト「µRayVision」は、簡単な操作でステージやX線の制御ができるだけでなく、多彩な画像処理機能や計測機能も備えています。

全数検査でも手間をかけずに簡単操作

同じ試料の決まった場所を検査する時には ティーチング機能を使うと簡単

ティーチング機能は、あらかじめ登録しておいたポイントにステージを自動で移動させる機能です。一度ティーチングデータを登録しておくと、同じ種類のサンプルを多数検査する場合に、繰り返し同じ場所を撮影できるので検査を効率化することができます。また、ポイントごとにX線出力や拡大率、停止時間などを個別に設定できるため、あらゆる検査対象に対応することが可能です。

同じ試料をミクロ・マクロに観察する時には貼り合わせ機能を使うと簡単

一度には撮影しきれない大型ワークでも、貼り合わせ機能により最大260mm×180mmの範囲を一枚の透視画像にすることができます。また、大型ワークでも指定した部分だけを一枚の透視画像にすることも可能です。さらに、貼り合わせ画像を一度撮影して保存しておけば、画像を読み込むだけで貼り合わせ透視画像からクリックした位置へステージを移動する自動移動機能が使えます。

特別な知識や資格は必要ありません

安全・安心な機能充実。導入した日から誰でもすぐにお使い頂けます。

簡単初めてのワークでもクリックするだけ！最新のACC機能

自動コントラスト調整（Auto Contrast Control : ACC）機能により、画像に合わせた最適なコントラストに調整できます。簡単に精細な透視画像が得られます。

簡単前に撮った条件で簡単撮影！撮影条件の再現機能

前に撮影した画像の撮影条件ファイルを呼び出せば、全て同じ条件で再撮影ができます。誰が使っても間違うことはありません。

安全メンテナンスは不要！自動エージング機能

X線を最後に使った日時をメモリーしています。その時刻から何時間経過したかに応じてエージング(＝X線源の準備運転)の時間をソフトが自動で判断し、最適なエージングを行います。この機能によって、装置の性能を最大限、発揮させることができます。（エージングを適切に行わないと、X線源の耐用期間が短くなります。）

簡単インターロック機能

ドアが開いた状態ではX線は照射されません。またステージも動きません。もちろん、X線照射中にドアを誤って開けてしまった場合は瞬時にX線出力を停止し、安全を確保します。

簡単オートオフ機能

X線の切り忘れを防止するため、設定した時間が経過すると自動的にX線を停止します。最長1時間の設定が可能です。

簡単緊急停止機能

緊急時に押すだけでX線とステージが停止します。

！設置前の準備

本装置は設置するにあたり、所轄の労働基準監督署へ設置届を提出することが義務付けられています。
（官公庁、大学に設置する場合は人事院への届出が必要となります。）
