量子コンピュータや質量分析など、現代物理学の最先端で活躍する「イオントラップ（Ion Trap）」。この技術は、ミクロな粒子を真空中の一点に捕獲するために、極めて精密な電磁場を必要とします。
本ページでは、イオントラップの基礎知識から、その種類、そしてシステムの性能を左右する「電源」の重要性について解説します。
1. イオントラップとは？
イオントラップとは、電荷を帯びた原子や分子（イオン）を、電場や磁場を用いて真空中の特定の空間に長時間閉じ込める（トラップする）技術のことです。
静電場だけでは、3次元空間内に荷電粒子を安定に閉じ込めるポテンシャル極小を形成できません（アーンショーの定理）。そのため、時間変化するRF電場や磁場を利用して、動的な安定化を行います。そこで、時間的に変化する高周波（RF）電場や、静磁場を巧みに組み合わせることで、イオンにとっての「檻」を作り出します。
捕獲されたイオンは外部からの影響を受けにくいため、その性質を極めて精密に測定したり、操作したりすることが可能になります。
2. パウルトラップ（ポールトラップ）のメカニズム
パウルトラップ（Paul Trap / RF Trap）は、静電場（DC）と高周波（RF）電場を組み合わせることで、磁場を使用せずにイオンを捕獲する方式です。装置を比較的小型化しやすいのが特徴です。
四重極電界による「動的」な捕獲
4本のロッド電極（リニアトラップ）や、リング状の電極（3次元トラップ）に対して、位相の異なる高周波電圧を印加します。これにより、中心付近の四重極電場の集束方向と発散方向を高周波で高速に切り替えることで、時間平均としてイオンを中心へ束縛する「擬ポテンシャル（pseudo-potential）」を形成します。
- 3次元四重極トラップ：1個または少数のイオンを中心点に捕獲します。

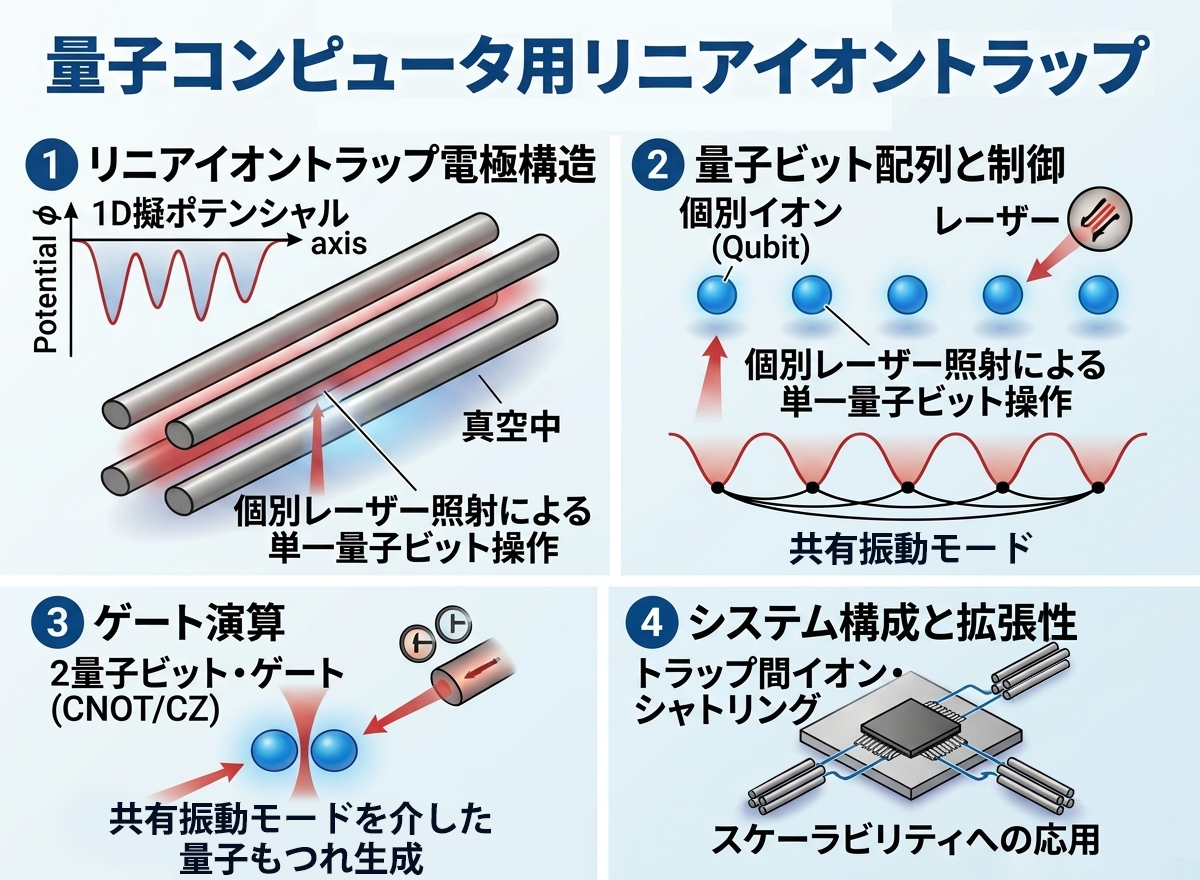

- リニアトラップ（線形トラップ）：4本のロッド電極を用い、イオンを一列に並べて捕獲します。量子ビットの配列を制御しやすいため、量子コンピュータの標準的な構造として採用されています。
3. 主な用途とアプリケーション
量子コンピュータ（Quantum Computing）
現在最も注目されている用途の一つです。トラップされたイオンを「量子ビット（Qubit）」として利用します。
- 高い忠実度（Fidelity）：イオンは自然界で完全に同一の性質を持つため、個体差のない高品質な量子ビットを実現でき、演算エラーを極限まで抑えられます。
- 長いコヒーレンス時間：浮遊したイオンは外部環境（熱や電磁波）からの隔離が容易なため、量子状態を数秒〜数分といった驚異的な長さで維持できます。
- 高い結合性：トラップされたイオンは共有振動モード（collective motional modes）を介して相互作用し、高精度な量子ゲート演算を実現できます。
- スケーラビリティの進化：近年では、リニアトラップを連結した「QPU（Quantum Processing Unit）」チップの開発や、複数のトラップ間をイオンが移動（シャトリング）して情報を運ぶ「ネットワーク型」の構築が進められています。
質量分析装置（Mass Spectrometry）

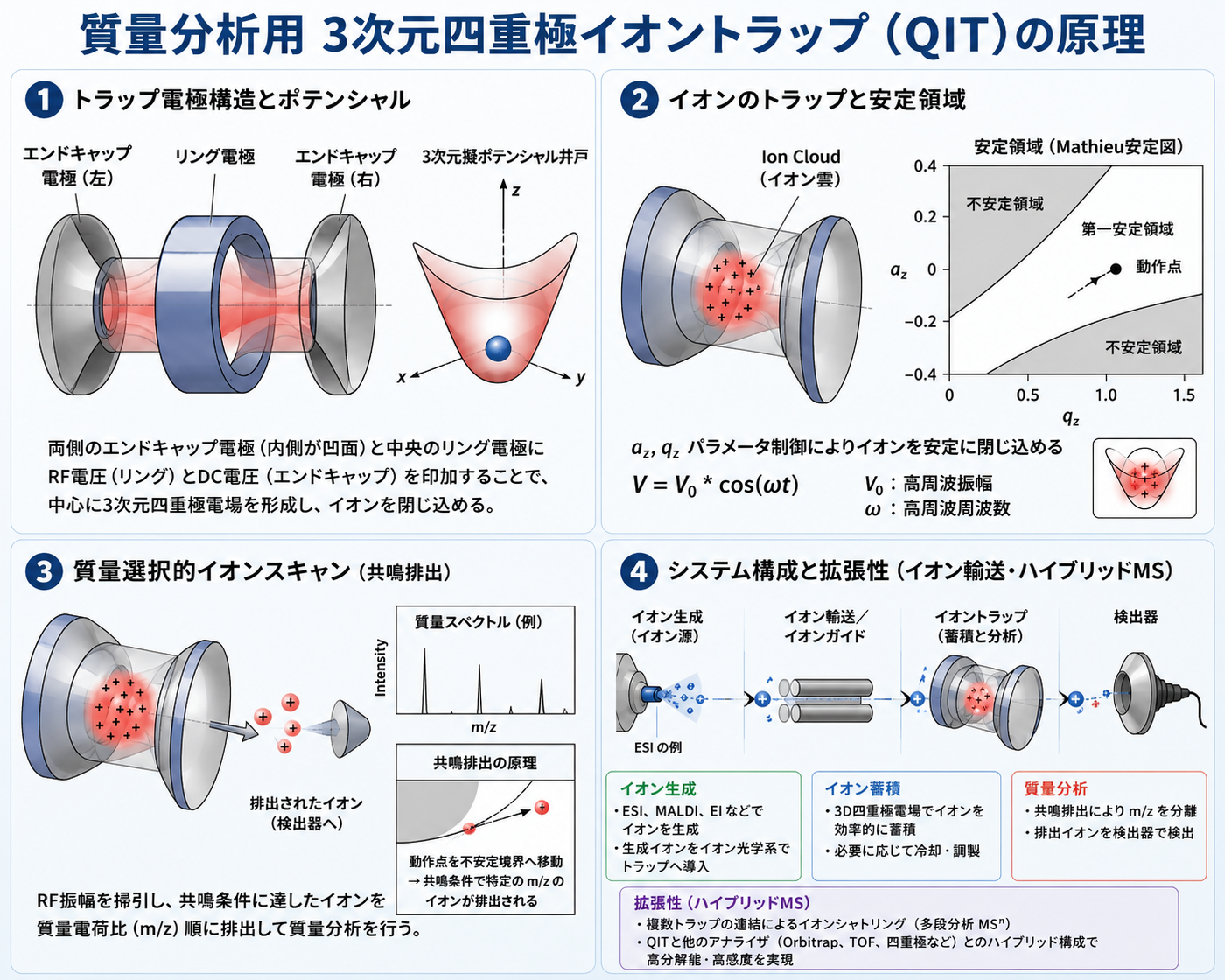

四重極イオントラップ（QIT）、リニアイオントラップ、FT-ICR、Orbitrapなどの質量分析計に応用されています。製薬、化学、環境分析などの分野で不可欠な技術です。質量分析については、用途・事例の「質量分析（Mass Spectrometry: MS）」をご覧ください。
原子時計（光格子時計）
イオンの振動数を基準に時間を刻むことで、数十億年に1秒程度の誤差に相当する超高精度な時間標準を実現します。
基礎物理学実験
反物質の性質の測定や、極微量の同位体分析などに利用されます。
4. ペニングトラップ（Penning Trap）
一様な静磁場と、静電場（DC）を組み合わせてイオンを捕獲する方式です。
強力な磁場を利用するため、質量の大きなイオンや、極めて高精度な質量測定に適しています（サイクロトロン運動を利用）。CERNなどの素粒子実験や、フーリエ変換イオンサイクロトロン共鳴質量分析計（FT-ICR MS）で使用されます。
5. イオントラップに必要な電源と求められる性能
システムの性能（イオンの寿命、制御の精度、測定の分解能）は、印加する電圧の品質に大きく依存します。
① 超低ノイズ・高安定度 DC電源
イオンを閉じ込めるポテンシャルの「深さ」や「位置」を決定するために、静電圧（DCバイアス）を使用します。
- 重要性：電圧にリップルやノイズが含まれていると、イオンが「加熱（Heating）」され、トラップから飛び出したり、デコヒーレンス（量子状態の崩壊）の原因となります。例えば、数µV〜mVレベルの電圧変動でも、イオンの運動加熱やレーザー冷却効率の低下を引き起こす場合があります。
- 要求仕様：ppmオーダーの安定性と、極めて低い出力ノイズレベル。
② 高周波（RF）高圧電源
ポールトラップにおいて、イオンを動的に閉じ込めるための「壁」を作る電源です。
- 重要性：一般的には、数百kHz〜数十MHzの周波数で、数百V〜数kVの高電圧を正確に印加する必要があります。量子コンピュータでは、一般的に数MHz帯のRFを共振回路で増幅し、数十V〜数百V程度のRF振幅を安定供給します。振幅のわずかな変動がトラップの安定性に直結します。
- 要求仕様：高い周波数安定性と、負荷変動に強い駆動能力。
③ 高速スイッチング電源（シャトリング用）
特に量子コンピュータでは、トラップ内でイオンを移動（シャトリング）させたり、特定の演算ゲートを形成するために、電極の電圧を高速かつ精密に切り替える必要があります。シャトリング（Ion Shuttling)とは、電極に印加するDC電圧を時間的に制御して、トラップ内をイオンが移動するようにポテンシャル井戸を動かす技術を指します。
- 要求仕様：高速なスルーレート（立ち上がり/立ち下がり速度）と、オーバーシュートのない正確な波形制御。
まとめ
イオントラップ技術は、原子レベルの極限的な制御を可能にしますが、その成功の鍵は「電場の安定性」にあります。どれほど高度な理論や設計があっても、それを形成する電源が不安定であれば、実験は成功しません。

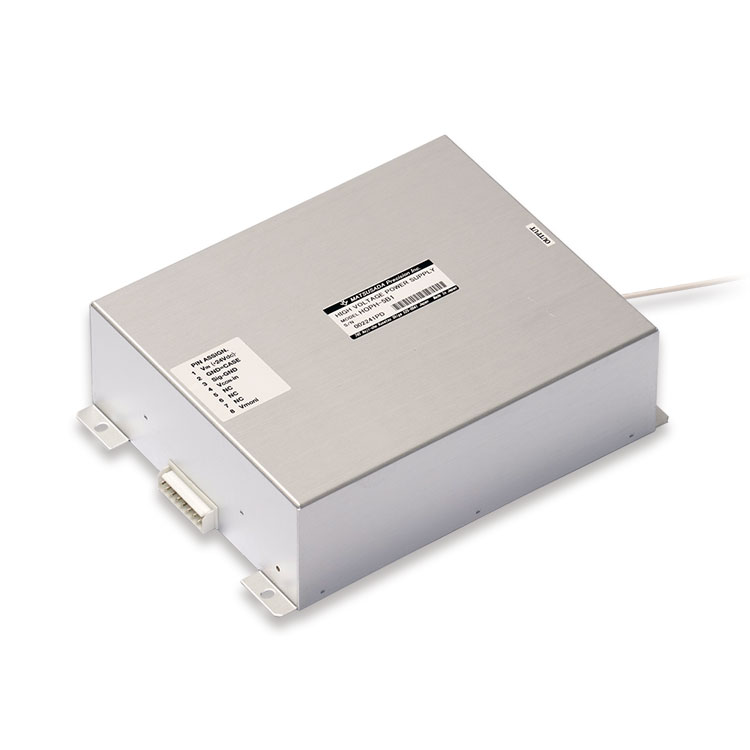

当社では、イオントラップ実験の厳しい要求に応える、超低ノイズ・高安定度な高圧電源ソリューションを提供しています。
