質量分析装置用高圧電源
HMASS-Rシリーズは、質量分析装置(MS)をはじめとする電子ビーム・イオンビームソースへの高電圧印加用途に最適な小型高圧電源です。外部信号により出力極性を切り替えることが可能です。
特長
- 飛行時間型質量分析装置(TOF-MS)に最適
- 高安定度 10ppm/Hr.
- 超低リップル
- 外部信号による出力極性切替が可能
- 出力電圧、電流モニタを標準装備
- デジタル制御可能(オプション)
用途
ラインナップ
いずれのモデルも近日発売予定
| モデル | 出力 | お問い合わせ | ||
|---|---|---|---|---|
| 電圧 [kV] | 電流 [mA] | 電力 [W] | ||
| HMASS-3R3 | 0～+3/-3kV | 3mA | 9W | 購入前 購入後 |
| HMASS-5R2 | 0～+5 / -5kV | 2mA | 10W | 購入前 購入後 |
| HMASS-10R1 | 0～+10/-10kV | 1mA | 10W | 購入前 購入後 |
| HMASS-20R0.4 | 0～+20/-20kV | 0.4mA | 8W | 購入前 購入後 |
| HMASS-30R0.25 | 0～+30/-30kV | 0.25mA | 7.5W | 購入前 購入後 |
| モデル | 出力 | お問い合わせ | ||
|---|---|---|---|---|
| 電圧 [kV] | 電流 [mA] | 電力 [W] | ||
| HMASS-1R10 | 0～+1/-1kV | 10mA | 10W | 購入後 |
仕様
仕様については、こちらよりカタログをダウンロードし、ご参照ください。
オプション
- -LMH
-
MHV出力コネクタ
（出力電圧5kV以下のモデルのみ）
- -LRs
-
RS-232Cを介してのデジタル制御
（デジタル通信コネクタが追加されます。）
- -LRs4
-
RS-485を介してのデジタル制御
（デジタル通信コネクタが追加されます。）
- -LSH
-
SHV出力コネクタ
（出力電圧5kV以下のモデルのみ）
※ -LMHと-LSHは同時に選択できません。-LRsと-LRs4は同時に選択できません。
ご発注方法
ご発注時は、上記のオプション記号を型名の後につけてください。（アルファベット順）
〈例〉HMASS-30R0.25-LRs
接続図
接続図については、こちらよりカタログをダウンロードし、ご参照ください。
外形寸法
外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

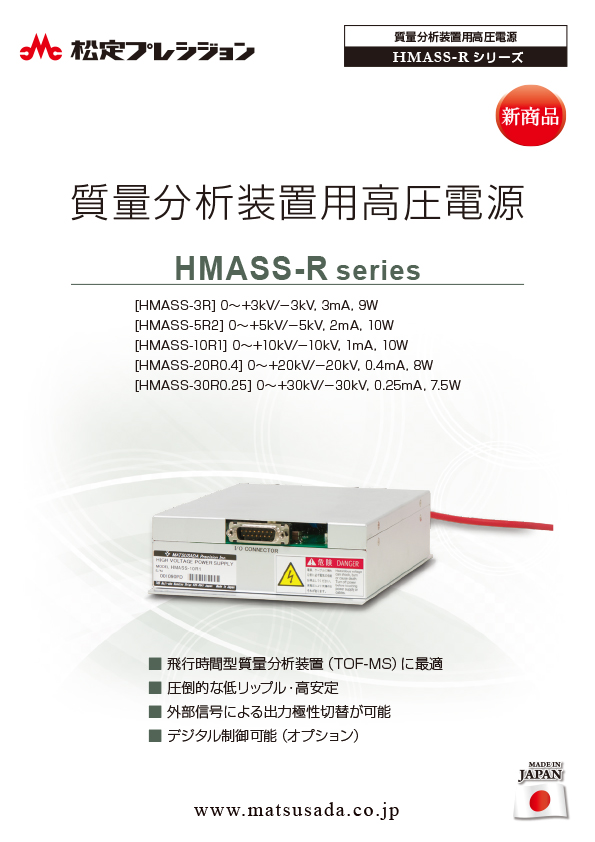

HMASS-Rシリーズカタログ
