特注クリーンブース(オーダーメイド)

特注クリーンブース

松定プレシジョンの特注クリーンブースは、
設計から施工まで一貫して自社で行っています。

多くの方がクリーンブースを選ぶ時、まずは「クリーン度」「風量」「風向」「温湿度管理」などの条件から選びます。
ですが、お客様の設置環境や利用用途は千差万別です。そのため、当社ではまず空間と利用用途を理解する事から始めます。
お客様に最適なクリーン環境を提案させて頂くために、クリーンブースを設置する部屋の高さやレイアウトなどを打合せで確認させて頂きます。

お問い合わせ・お見積り フィルム式クリーンブース|特注クリーンブース|松定プレシジョン

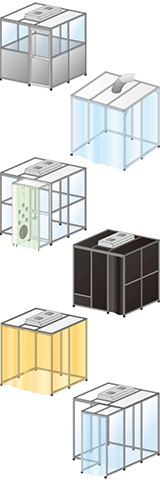

売リーンブースの種類|特注クリーンブース|松定プレシジョン

特注クリーンブースの特長

100mm単位で自由に設計

100mm単位で自由に設計|特注クリーンブース|松定プレシジョン

松定プレジョンの特注クリーンブースは100mm単位の寸法で指定いただけます。
ご使用の環境に合わせて自由に設計する事が可能です。

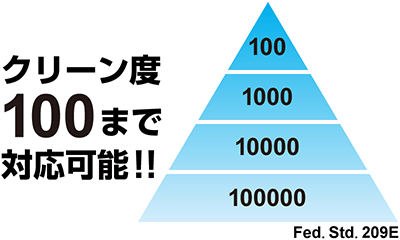

クラス100から選べるクリーン度

クラス100から選べるクリーン度|特注クリーンブース|松定プレシジョン

クリーンルームと同等のクラス100から対応が可能です。お客様の仕様用途に合わせて、フィルタの種類やファンユニットの数を提案いたします。

お客様の環境・仕様に合わせた対応

お客様の環境・仕様に合わせた対応|特注クリーンブース|松定プレシジョン

温湿度の調整機能や紫外線カットフィルムなど、様々なカスタマイズが可能です。
お客様の仕様用途に応じて最適な提案をいたします。

局所クリーン化による節電効果

近年、半導体製造工程はもとより、ますます微細化が進む電子部品の組立工場においても、品質を保つための空気清浄度、温湿度の管理が重要になっています。しかし、電子部品の微細化にともない要求される清浄度は高くなり、これまでのように部屋全体をクリーン化していては、とてもコストがかかってしまいます。
そこで、部屋全体をクリーン化せず、クリーンブースを設置して必要な部分だけ清浄度を高める局所クリーン化を行う事により、ムダな電力を削減する事ができます。

全面クリーン化した場合
全面クリーン化|特注クリーンブース|松定プレシジョン

対象範囲が広くなり大量のエアが必要になる。

局所クリーン化した場合
局所クリーン化|特注クリーンブース|松定プレシジョン

少量のエアで必要なクリーン環境を実現する事ができる。

対応可能な機能一覧

  • 防虫・防塵
  • 暗室・遮光
  • 秤量
  • 陰圧
  • 紫外線遮断
  • 防爆
  • 射出成形機用
  • 温湿度調整

基本構造

特注クリーンブースの基本構造|松定プレシジョン
  • 建屋配管・設備配管などがある場合にはクリーンブース天井に配管用穴を設けることも可能です。

  • クリーンブースを設置する部屋の高さが低い場合、FFUを側面に取り付ける、クリーンブース内に中吊りすることが可能です。

  • クリーンベンチを作業台サイズギリギリに設計する場合、落下防止用プレートを添付させていただきます。

  • コンベアやパスBOX用の切り欠きをクリーンブース壁面に設けることも可能です。

  • 耐震固定用にアンカー固定金具を準備できます。

お問い合わせ・お見積り フィルム式クリーンブース|特注クリーンブース|松定プレシジョン

お見積り依頼の際にお知らせ頂きたい内容

お見積り依頼の際、以下の項目をお知らせください。(その他、ご要望 欄にご記入ください)
細かい仕様が決まっていない方や、用途から提案して欲しいという方は、仕様用途だけで構いません。

サイズ 100mm単位で自由に指定可能です。
1人作業用のベンチサイズから、10mを超える大きなサイズでも対応可能です。
必要な寸法が分からない方は、弊社専門スタッフが設置場所へ伺って採寸も可能です。お気軽にご相談ください。
クリーン度
(清浄度)
クリーン度はクラス100(ISOクラス5)~100000(ISOクラス8)まで対応可能です。
クリーン度(清浄度)クラスとは
仕様用途 食品加工や電子機器製造時の異物混入対策や、レーザーを使った光学実験時の外光対策、UVレーザー設備などの紫外線漏れ防止対策など、お客様の用途に合わせたご提案が可能です。
側面素材
  • 静電気防止フィルム
  • 制電PVCパネル
  • アルミ複合PVCパネル
  • イエローフィルム
  • イエローパネル
  • 暗室用フィルム
  • 暗室用パネル
    など
出入口の形状や位置
  • 前室付き
  • エアシャワー付き前室
    など
照明の有無や位置
スイッチの有無や位置
  • LED照明ユニット
  • スイッチBOX
    など
設置場所の空間寸法、制約事項 設置場所の空間寸法と、設置時の制約事項をお知らせください。
クリーンブースの種類|特注クリーンブース|松定プレシジョン
お問い合わせ・お見積り フィルム式クリーンブース|特注クリーンブース|松定プレシジョン

特注クリーンブース 導入の流れ

1.お問い合わせ 2.打ち合せ 3.見積提案ご契約 4.設計・制作 5.設置工事検証 6.アフター・メンテナンス|特注クリーンブース|松定プレシジョン

施工事例

フィルム加工メーカー

フィルム加工メーカー|特注クリーンブース|松定プレシジョン
製造品目:
医療用ウレタン加工
クリーン度:
クラス10000
用途:
異物対策
仕様:
エアシャワー付きパネル式クリーンブース

化粧品メーカー

化粧品メーカー|特注クリーンブース|松定プレシジョン
製造品目:
ファンデーション
クリーン度:
クラス100000
用途:
異物対策
仕様:
防爆環境下での局所クリーン化

精密機器メーカー

精密機器メーカー|特注クリーンブース|松定プレシジョン
製造品目:
レーザーマーカ
クリーン度:
クラス1000
用途:
異物対策/遮光
仕様:
パネル式クリーン暗室

大学

大学|特注クリーンブース|松定プレシジョン
製造品目:
マイクロ流体デバイス
クリーン度:
クラス100
用途:
異物対策/紫外線対策
仕様:
イエローブース

施工事例一覧へ

クリーンブースのよくあるご質問

そのほかにも、「クリーンブース導入時の注意点」や「層流と乱流とはなんですか?」など、クリーンブース導入に関する「よくあるご質問」をまとめております。導入を検討されている方や、今は導入しなくてもクリーンブースの事を知っておきたい方は、是非一度ご覧ください。
