入出力比例型
オンボード高圧電源

入出力間絶縁型

  • 出力電圧：0.3kV～6kV
  • 出力電力：1.5W
CEマーク ULマーク

入出力比例型オンボード電源

HVBGシリーズは、高性能・小型オンボード電源です。
入出力比例型であり、どちらの極性でも完全にフローティングさせて使うことができます。また、全機種ULおよびCEマーキングを取得しています。

特長

  • 小型オンボードタイプ
  • 高パフォーマンス、低リップル
  • 入出力比例
  • 入出力間絶縁型
  • センタータップオプション可能
  • UL認証（UL62368-1）
  • CEマーキング

用途

ラインナップ

本仕様は特に指定したものを除き、ウォームアップ2時間後の最大定格出力時におけるもので、その適用範囲は、最大定格の10％から100％を基本とします。

モデル名 出力 お問い合わせ
電圧[kV] 電流[mA]
HVBS-0.3PN 0.3kV 10mA 購入前 購入後
HVBS-0.6PN 0.6kV 5mA 購入前 購入後
HVBS-1.1PN 1.1kV 2.75mA 購入前 購入後
HVBS-1.5PN 1.5kV 2mA 購入前 購入後
HVBS-2PN 2kV 1.5mA 購入前 購入後
HVBS-3PN 3kV 1mA 購入前 購入後
HVBS-5PN 5kV 0.6mA 購入前 購入後
HVBS-6PN 6kV 0.5mA 購入前 購入後

仕様

入力電圧
0.8～12Vdc
出力電圧制御
出力電圧は入力電圧に比例 (I/O Proportional)

仕様については、こちらよりカタログをダウンロードし、ご参照ください。

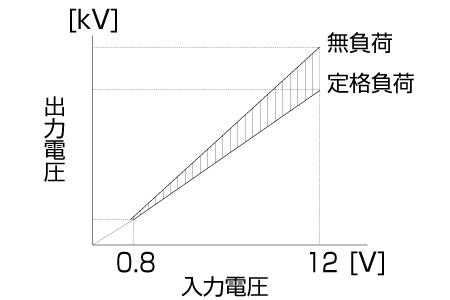

入出力特性

入出力特性

オプション

-LCt

両極出力（センタータップ）
センタータップ端子が追加され、センタータップを基準にプラスとマイナスの電圧が両方出力されます。

-LMb

メタルシールドカバー（0.3kV～4kVモデルのみ）
金属製の5面シールドカバーが添付されます。

ご発注方法

ご発注時は、上記のオプション記号を型名の後につけて下さい。（アルファべット順）
〈例〉HVBG-4PN-LCtMb

接続図

接続図については、こちらよりカタログをダウンロードし、ご参照ください。

外形寸法

外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。

ダウンロード

ダウンロードできない場合の解決方法

ダウンロードできない場合、以下の方法をお試しください。

  1. Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
  2. WEBブラウザを再起動のうえ再ログインして、お試しください。
  3. ご利用のWEBブラウザを変更して、お試しください。
  4. パソコンを再起動し、再度お試しください。
  5. 別のパソコンで、再度お試しください。

ダウンロードには会員登録が必要です。

新規会員登録(無料)

ログイン

本サイトでは、取扱説明書等の資料は全て最新版のみを公開しています。お持ちの製品によっては資料の版が異なる場合もありますのでご了承ください。
