HCORシリーズ｜高電圧アンプ（高電圧増幅器）なら松定プレシジョン

定電圧・定電流
高電圧アンプ

弊社の高電圧に関する永年の経験とノウハウをベースに完成されたバイポーラ出力高速高電圧アンプです

出力電圧：±10kV
出力電流：±2mA
出力電力：20W

電子写真プロセス用定電圧・定電流高電圧アンプ

HCOR-10B2は、弊社の高電圧に関する永年の経験とノウハウをベースに完成されたバイポーラ出力高速高電圧アンプです。最新の半導体と回路設計により高性能、高信頼を実現しました。

特長

定電圧制御も定電流制御も可能な高電圧アンプ
リターン電流端子(標準装備）によるコロナ電流制御にも対応
四象限出力 ±10kV、±2mA

用途

【重要】容量性負荷や放電を伴う用途でご使用の場合は、「容量性負荷や放電を伴う負荷について」を必ずご確認下さい。

感光体ドラムテスト
コロナ放電実験用
電子写真プロセスの研究開発

ラインナップ

モデル名	出力		スルーレート	応答速度 (-3dB)	お問い合わせ
モデル名	電圧	電流	スルーレート	応答速度 (-3dB)	お問い合わせ
HCOR-10B2	-10kVdc～+10kVdc	-2mA～+2mA	30V/μs 以上	DC～1ｋHz	購入前購入後

機能

高精度コロナ電流制御（リターン電流フィードバック機能）

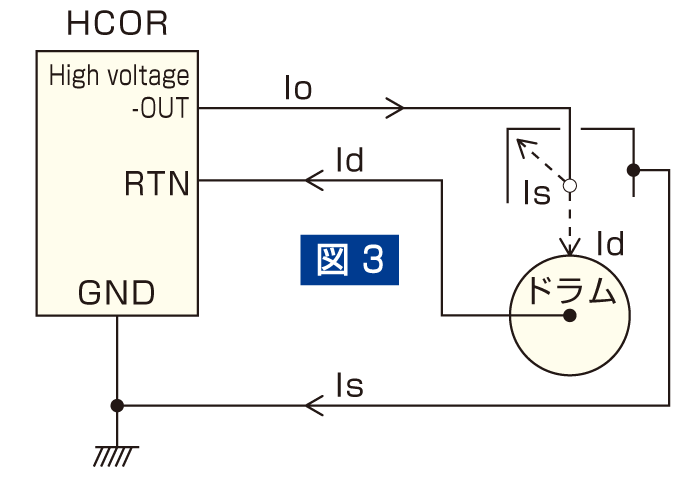

感光体ドラムの帯電プロセスなどでは、ターゲットに流れる電流（ドラム電流: Id）を精密に制御することが極めて重要です。しかし、一般的な高電圧電源では、漏れ電流（シールド電流: Is）を含んだ合計電流しか制御できず、ターゲットへの正確な電流印加が困難でした（図1）。松定プレシジョンの高電圧アンプ HCOR-10B2は、独自のリターン（RTN）端子を搭載。これにより、ドラムが接地されているかどうかにかかわらず（図2、図3）、ドラム電流（Id）のみを直接検出し、極めて高い精度で制御します。この機能が、プロセスの高い再現性と信頼性を実現します。

出力範囲について

高電圧アンプは基本的に出力電流のシンク（吸い込み）機能があり、容量性負荷や誘導性負荷及びこれらの複合した負荷であっても、定電圧動作が可能です。しかも高速に応答しますので、まさに理想的な電源と言えます。
バイポーラ出力タイプのHCORでは四象限（Ⅰ・Ⅱ・Ⅲ・Ⅳエリア）フルに出力可能です。

仕様

入力電圧: 100Vac ±10%、50/60 Hz、単相
200Vac ±10%、50/60 Hz、単相 (オプション)
出力制御: 定電圧モード/定電流モード
外部制御電圧 -10Vdc～+10Vdc (DC or peak AC)

仕様については、こちらよりカタログをダウンロードし、ご参照ください。

オプション

-L(200V): 200Vac入力
200Vac±10% 50/60Hz 単相入力

-L(5m): 高電圧出力ケーブル5m長
5m長ケーブルをご使用になる際は、スルーレートや応答速度の低下や出力波型の歪みといった現象が起きやすくなりますので、ご使用の際にはご注意ください。

ご発注方法

ご発注時は、型名の後にオプション記号をつけてください。2つのオプションを追加する場合は、2つ目のオプション記号”-L”を除外して入力電圧、出力ケーブル長の順に付け加えて下さい。 〈例〉HCOR-10B2-L(200V)(5m)

別売品

入力ケーブル

HCORシリーズには、入力用のACケーブルが１本添付されます。それぞれ2.5m長となります。
詳しくはCABLEシリーズカタログをご覧ください

標準	CABLE TYPE1	125 V/10 A	2.5 m 固定長
-L(200V)オプション	CABLE TYPE3	250 V/10 A	2.5 m 固定長
別売 -L(200V)オプション時	CABLE TYPE4	250 V/10 A	2.5 m 固定長
