クライストロン

クライストロンは、電子ビームと空洞共振器の相互作用を利用して、高周波（RF）電力を増幅させる特殊な真空管です。
一般的なトランジスタなどの半導体増幅器では実現が難しい極めて高い出力レベルを実現できるため、大電力のRF源として不可欠なデバイスとなっています。構造としては、電子を放出する「電子銃」、電子の流れを制御する「空洞共振器」、そしてビームを真っ直ぐに飛ばすための「集束磁場系」などで構成されています。

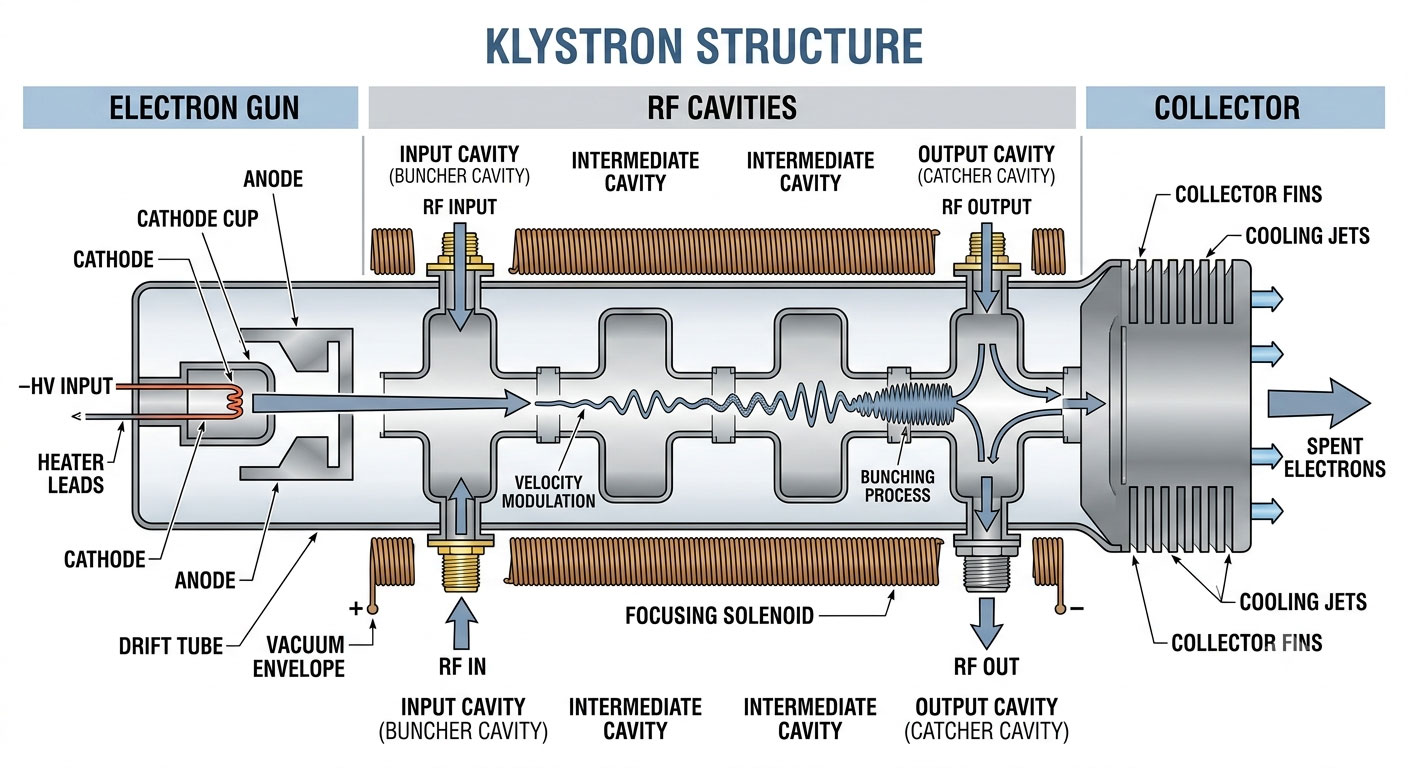

クライストロンは、「速度変調」と「密度変調」というプロセスを経て電波を増幅します。

1. 電子ビームの生成：

   電子銃から高速の電子ビームが放出されます。

2. 速度変調（バンチャー空洞）：

   入力信号に合わせて、電子に加速・減速を繰り返させます（速度変調）。

3. 密度変調（バンチング）：

   加速された電子が遅い電子に追いつくことで、電子が塊（バンチ）になります（密度変調）。

4. 電子ビームの生成：

   エネルギー変換（キャッチャー空洞）： 塊になった電子ビームがキャッチャー空洞を通過する際、その運動エネルギーが高周波電力として抽出され、強力なRF出力が得られます。

このプロセスにおいて、電子ビームを正確に制御するために「集束磁場」によるガイドが不可欠となります。

超高出力の電波を必要とする、最先端の科学技術・通信インフラで幅広く利用されています。

クライストロンシステムは、高電圧・高周波・高真空技術を組み合わせて動作する高度な装置です。特に電源の品質（安定度）は、RF出力の精度に直結します。

クライストロン用電源は、高電圧・高信頼性・高速保護性能が求められる高度なアプリケーションです。各電源系統の緻密な連動や、過酷なアーク環境への耐性が求められるため、汎用電源では対応できません。弊社では、長年培った超高速アーク保護回路や高精度な電圧制御技術を駆使し、お客様のシステムに最適な電源ソリューションをご提案いたします。仕様検討の段階から、ぜひお気軽にご相談ください。
