  • HEPシリーズ｜高圧電源 ラックマウント｜松定プレシジョン
  • HEPシリーズ｜高圧電源 ラックマウント｜松定プレシジョン

ハイパワーCV・CC
高圧電源

最大120kV/6.4kWの高電圧・ハイパワーを実現

  • 出力電圧：1kV～120kV
  • 出力電力：3.0kW～6.4kW

全100以上の幅広いラインナップから最適なモデルを選択できる

HEPシリーズは最大120kV/6.4kWのハイパワーを19インチラックサイズで実現した高性能高圧電源です。幅広いラインナップからご用途に応じた最適のモデルを選択していただけますので、必要以上にコストをかけることなく導入していただけます。低ノイズで安定した出力を得られるだけでなく、豊富なリモートコントロールや万全の保護機能により使いやすさと高い信頼性も兼ね備えています。直流給電やスマートグリッドといった次世代の給電設備で用いられるIGBTやブレーカなどの各種電子部品の耐圧試験、またそれ以外の様々な用途にも安心してご利用いただける高圧電源です。

特長

  • 並列機能により18kWまでの拡張が可能
  • クラス最小サイズ、軽量設計で省スペース化に大きく貢献
  • 豊富なリモートコントロール機能を標準装備
  • 定電圧（CV）/定電流（CC）モード自動切替
  • 出力短絡保護、アーク放電保護による安全設計
  • LAN、USB、RS-232C、RS-485、GPIBインターフェース（別売）によるコンピューター制御も可能

用途

ラインナップ

モデル 最大出力 お問い合わせ
電圧 [kV] 電流 [mA] 電力 [kW]
HEP-1P3000 1kV 3000mA 3.0kW 購入前 購入後
HEP-1P4000 4000mA 4.0kW 購入前 購入後
HEP-1.5P2000 1.5kV 2000mA 3.0kW 購入前 購入後
HEP-1.5P2660 2660mA 4.0kW 購入前 購入後
HEP-1.5P4250 4250mA 6.4kW 購入前 購入後
HEP-2P1500 2kV 1500mA 3.0kW 購入前 購入後
HEP-2P2000 2000mA 4.0kW 購入前 購入後
HEP-2P3200 3200mA 6.4kW 購入前 購入後
HEP-3P1000 3kV 1000mA 3.0kW 購入前 購入後
HEP-3P1060 1060mA 3.2kW 購入前 購入後
HEP-3P1330 1330mA 4.0kW 購入前 購入後
HEP-3P2100 2100mA 6.4kW 購入前 購入後
HEP-3.6P1300 3.6kV 1300mA 4.6kW 購入前 購入後
HEP-5P600 5kV 600mA 3.0kW 購入前 購入後
HEP-5P800 800mA 4.0kW 購入前 購入後
HEP-5P1280 1280mA 6.4kW 購入前 購入後
HEP-6P500 6kV 500mA 3.0kW 購入前 購入後
HEP-6P670 670mA 4.0kW 購入前 購入後
HEP-6P1060 1060mA 6.4kW 購入前 購入後
HEP-10P300 10kV 300mA 3.0kW 購入前 購入後
HEP-10P400 400mA 4.0kW 購入前 購入後
HEP-10P640 640mA 6.4kW 購入前 購入後
HEP-12P500 12kV 500mA 6.0kW 購入前 購入後
HEP-12P530 530mA 6.4kW 購入前 購入後
HEP-15P200 15kV 200mA 3.0kW 購入前 購入後
HEP-15P267 267mA 4.0kW 購入前 購入後
HEP-15P420 420mA 6.4kW 購入前 購入後
HEP-20P150 20kV 150mA 3.0kW 購入前 購入後
HEP-20P200 200mA 4.0kW 購入前 購入後
HEP-20P320 320mA 6.4kW 購入前 購入後
HEP-30P100 30kV 100mA 3.0kW 購入前 購入後
HEP-30P133 133mA 4.0kW 購入前 購入後
HEP-30P210 210mA 6.4kW 購入前 購入後
HEP-40P75 40kV 75mA 3.0kW 購入前 購入後
HEP-40P100 100mA 4.0kW 購入前 購入後
HEP-40P160 160mA 6.4kW 購入前 購入後
HEP-50P60 50kV 60mA 3.0kW 購入前 購入後
HEP-50P80 80mA 4.0kW 購入前 購入後
HEP-50P125 125mA 6.4kW 購入前 購入後
HEP-60P50 60kV 50mA 3.0kW 購入前 購入後
HEP-60P67 67mA 4.0kW 購入前 購入後
HEP-60P105 105mA 6.4kW 購入前 購入後
HEP-70P90 70kV 90mA 6.4kW 購入前 購入後
HEP-80P37.5 80kV 37.5mA 3.0kW 購入前 購入後
HEP-80P50 50mA 4.0kW 購入前 購入後
HEP-80P80 80mA 6.4kW 購入前 購入後
HEP-100P30 100kV 30mA 3.0kW 購入前 購入後
HEP-100P40 40mA 4.0kW 購入前 購入後
HEP-100P64 64mA 6.4kW 購入前 購入後
HEP-120P25 120kV 25mA 3.0kW 購入前 購入後
HEP-120P33 33mA 4.0kW 購入前 購入後
HEP-120P53 53mA 6.4kW 購入前 購入後
正極性タイプ
モデル 最大出力 お問い合わせ
電圧 [kV] 電流 [mA] 電力 [kW]
HEP-1N3000 -1kV 3000mA 3.0kW 購入前 購入後
HEP-1N4000 4000mA 4.0kW 購入前 購入後
HEP-1.5N2000 -1.5kV 2000mA 3.0kW 購入前 購入後
HEP-1.5N2660 2660mA 4.0kW 購入前 購入後
HEP-1.5N4250 4250mA 6.4kW 購入前 購入後
HEP-2N1500 -2kV 1500mA 3.0kW 購入前 購入後
HEP-2N2000 2000mA 4.0kW 購入前 購入後
HEP-2N3200 3200mA 6.4kW 購入前 購入後
HEP-3N1000 -3kV 1000mA 3.0kW 購入前 購入後
HEP-3N1060 1060mA 3.2kW 購入前 購入後
HEP-3N1330 1330mA 4.0kW 購入前 購入後
HEP-3N2100 2100mA 6.4kW 購入前 購入後
HEP-3.6N1300 -3.6kV 1300mA 4.6kW 購入前 購入後
HEP-5N600 -5kV 600mA 3.0kW 購入前 購入後
HEP-5N800 800mA 4.0kW 購入前 購入後
HEP-5N1280 1280mA 6.4kW 購入前 購入後
HEP-6N500 -6kV 500mA 3.0kW 購入前 購入後
HEP-6N670 670mA 4.0kW 購入前 購入後
HEP-6N1060 1060mA 6.4kW 購入前 購入後
HEP-10N300 -10kV 300mA 3.0kW 購入前 購入後
HEP-10N400 400mA 4.0kW 購入前 購入後
HEP-10N640 640mA 6.4kW 購入前 購入後
HEP-12N500 -12kV 500mA 6.0kW 購入前 購入後
HEP-12N530 530mA 6.4kW 購入前 購入後
HEP-15N200 -15kV 200mA 3.0kW 購入前 購入後
HEP-15N267 267mA 4.0kW 購入前 購入後
HEP-15N420 420mA 6.4kW 購入前 購入後
HEP-20N150 -20kV 150mA 3.0kW 購入前 購入後
HEP-20N200 200mA 4.0kW 購入前 購入後
HEP-20N320 320mA 6.4kW 購入前 購入後
HEP-30N100 -30kV 100mA 3.0kW 購入前 購入後
HEP-30N133 133mA 4.0kW 購入前 購入後
HEP-30N210 210mA 6.4kW 購入前 購入後
HEP-40N75 -40kV 75mA 3.0kW 購入前 購入後
HEP-40N100 100mA 4.0kW 購入前 購入後
HEP-40N160 160mA 6.4kW 購入前 購入後
HEP-50N60 -50kV 60mA 3.0kW 購入前 購入後
HEP-50N80 80mA 4.0kW 購入前 購入後
HEP-50N125 125mA 6.4kW 購入前 購入後
HEP-60N50 -60kV 50mA 3.0kW 購入前 購入後
HEP-60N67 67mA 4.0kW 購入前 購入後
HEP-60N105 105mA 6.4kW 購入前 購入後
HEP-70N90 -70kV 90mA 6.4kW 購入前 購入後
HEP-80N37.5 -80kV 37.5mA 3.0kW 購入前 購入後
HEP-80N50 50mA 4.0kW 購入前 購入後
HEP-80N80 80mA 6.4kW 購入前 購入後
HEP-100N30 -100kV 30mA 3.0kW 購入前 購入後
HEP-100N40 40mA 4.0kW 購入前 購入後
HEP-100N64 64mA 6.4kW 購入前 購入後
HEP-120N25 -120kV 25mA 3.0kW 購入前 購入後
HEP-120N33 33mA 4.0kW 購入前 購入後
HEP-120N53 53mA 6.4kW 購入前 購入後
負極性タイプ
極性選択に戻る

高電圧出力モデルとしては、これらのラインナップのほかに

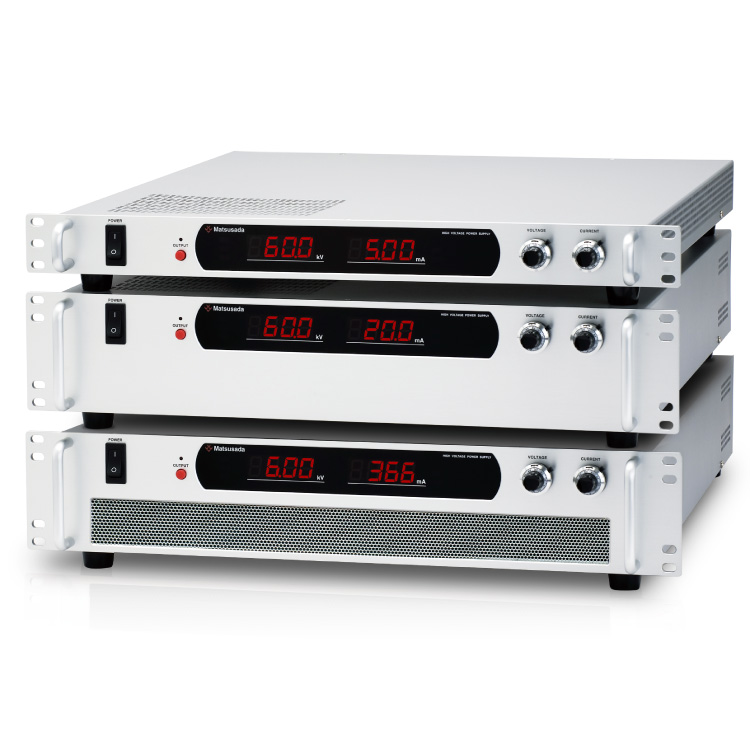

HARシリーズ:1kV～120kV/30W～2200W
HEPPシリーズ : 1kV～120kV/12kW、13kW
PRHシリーズ : 750V～1200V/1kW～15kW
もご用意しております。

仕様

一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。

オプション

-LF

フローティンググラウンド（耐圧50Vdc）※1
負荷に流れる電流を測定する際に使用します。
本機能をご使用の際は、リモートコントロールコネクタ（TB1）に接続する機器はフローティングにてご使用ください。
（高圧電源をフローティングさせる用途には使えません。）

-LMs

並列機能 ※1 ※2
メインユニット1台から、サブユニットが最大2台まで制御できます。
（但し、最大定格の合計が18kW以下の範囲にて）

-LN

出力自動復帰(旧：停電保護なし）
このオプションは、ACパワースイッチのON/OFFや停電など入力電源遮断から復帰する際に、出力状態が保持されます。出力状態が保持されているので、OUTPUTスイッチを一旦OFFにするなど、保護ステータスをリセットする必要がありません。
注意：OUTPUT設定がONの状態で電源を入力すると、出力がONになります。

-LOc ※2

過電流保護 (出力停止)

-LW

スロースタート※1
OUTPUTスイッチ、リモートスイッチのONから約10秒で最大定格電圧まで立上がります。
（最大定格の1/2の出力電圧に設定された場合は約5秒で立ち上がります。）

-L(208V)

入力電圧208Vac±10％　三相
入力電流は200V 三相の約95％

-L(220V)

入力電圧220Vac±10％　三相
入力電流は200V 三相の約90％

-L(230V)

入力電圧230Vac±10％　三相
入力電流は200V 三相の約87％

-L(400V)

400Vac±10％　三相

入力電流
  • [3.0kWモデル、3.2kWモデル] 5.5A typ.
  • [4.0kWモデル] 8A typ.
  • [4.6kWモデル] 8.5A typ.
  • [6.0kWモデル、6.4kWモデル] 11A typ.
-L(3m)

高電圧出力シールドケーブルの長さが3mになります。

-L(5m)：

高電圧出力シールドケーブルの長さが5mになります。
出力電圧40kV以下のモデルのみ

-L(7m)

電高圧出力シールドケーブルの長さが7mになります。
出力電圧15kV以下のモデルのみ

※1 -LMsオプションと共に-LFオプションもしくは-LWオプションを選択する場合には、マスタスレーブ接続する全てのHEPシリーズに-LFオプションもしくは-LWオプションを選択してください。
※2 並列接続時に過電流保護による出力停止動作をさせる場合には、メインユニットのみに-LOcオプションを選択し（その他のオプションも併用可）、サブユニットには-LOcオプションを選択しないでください(その他のオプションは併用可)。これ以外の組み合わせでは、並列接続での過電流保護による出力停止動作はできません。なお、サブユニットは-LOcオプションが装着されないため、単体で使用する際には標準仕様であるCC・CV動作にて出力を行います。

ご発注方法

ご発注時は、上記のオプション記号を型名の後につけてください。（アルファベット、入力電圧、出力ケーブル長順）
<例>HEP-15P420-LFNOcW(208V) (7m)、HEP-120N33-LFMsNW(400V)(3m)

別売品

入力ACケーブル
【別売】
4kW以下モデル
CABLE TYPE6
 CABLEシリーズ CABLEシリーズ 600 V / 25 A 2.5 m
【別売】
6.4kWモデル
CABLE TYPE7
 CABLEシリーズ CABLEシリーズ 600 V / 75 A 2.5 m

※入力ケーブルの詳細はCABLEシリーズページをご参照ください。

出力ケーブル
【標準添付】
3kV～15kVモデル（3kW・4kWモデル）
3.6kV～15kVモデル（6.4kWモデル） 		CN-15-MHVP CN-15-MHVP 2.5m
長さ指定可能
【標準添付】
20kV～30kVモデル 		CN-30-MHVP CN-30-MHVP 2.5m
長さ指定可能
【標準添付】
40kVモデル 		CN-45-MHVP CN-45-MHVP 2.5 m
長さ指定可能
【標準添付】
50kV～60kVモデル 		CN-60-MHVP CN-60-MHVP 2.5 m
長さ指定可能
【標準添付】
2kV以下モデル（3kW・4kWモデル）
3kV以下モデル（6.4kWモデル） 		CN-15PR-MHVP CN-15PR-MHVP 2.5 m
【標準添付】
70kV以上モデル 		CN-120AR-MHVP CN-120AR-mhvp 2.5 m

※出力ケーブルの詳細はCNシリーズページをご参照ください。

光通信アダプタ

光ファイバーを使った通信方式を採用し、工場内などノイズの多い環境や遠距離の制御でも極めて信頼性の高い通信が可能です。光ファイバーを利用することにより、電気的に絶縁されるので電位差のある電源構成でも安全な動作が可能です。

GP/ET/USBシリーズ｜電源用デジタルコントローラー｜松定プレシジョン

詳しくはGP/ET/USBシリーズをご覧ください。

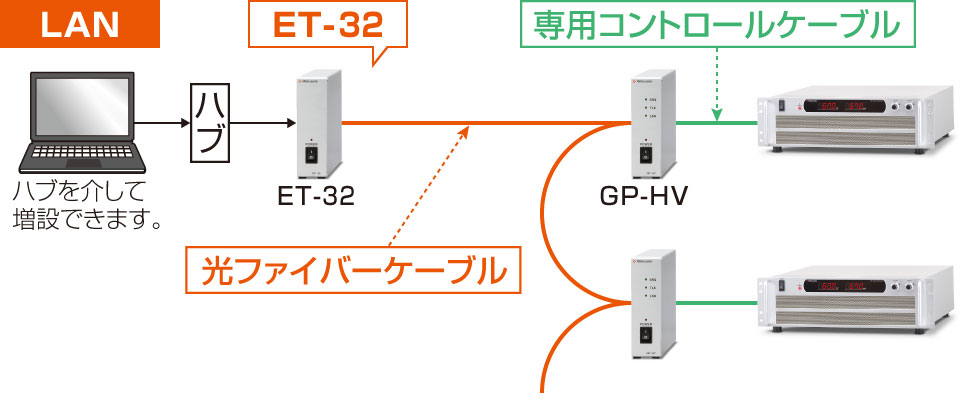

光ファイバを用いた通信例
デジタル通信アダプタ｜HEPシリーズ｜ラックマウント型 直流安定化電源（DC電源）｜松定プレシジョン ET-32とGP-HV（GP-ARケーブル付き）を一緒にご注文下さい。
電源/電子負荷用シーケンスソフトウェア

PSS2シリーズ
PSS2は、簡単な設定で松定プレシジョン製の各種電源や電子負荷、電源用デジタルコントローラをシーケンス動作させることができる専用ソフトです。電子部品のエージング試験やバーンイン試験、耐電圧試験、自動車電装品の耐久試験、断続/連続動作試験や各種シミュレーション試験などに最適です。
詳しくは、製品ページをご確認ください。

PSS2｜電源用シーケンスソフトウェア｜松定プレシジョン

外形寸法

外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。
