光電子増倍管用ハイパワー・低ノイズ高圧電源
HPM-Hシリーズは5Wのハイパワー出力、かつ小型オンボードタイプの高圧電源です。光電子増倍管（Photomultiplier Tube：PMT）への高パルス光入射に対する出力信号のリニアリティ向上や光電子増倍管（PMT）の並列駆動時にも最適な高出力設計です。またS/Nに直接影響するリップル、輻射ノイズも抑えこんだ高性能タイプです。
特長
- ハイパワー5Wタイプ
- 高安定度0.02％/Hr、温度係数70ppm/℃
- 低リップル7mVp-p(1kV出力タイプ)
- ケミコンレス
- 高信頼設計
- 万全の保護回路（連続出力短絡等）
- 5面シールドケース採用による低輻射ノイズ
用途
ラインナップ
| モデル名 | 出力 | リップル[mVp-p] | お問い合わせ | |
|---|---|---|---|---|
| 電圧[kVdc] | 電流[mA] | |||
| HPM-1PH | 1kV | 5mA | 7mV | 購入前 購入後 |
| HPM-1.5PH | 1.5kV | 3.3mA | 10mV | 購入前 購入後 |
| HPM-2PH | 2kV | 2.5mA | 15mV | 購入前 購入後 |
| モデル名 | 出力 | リップル[mVp-p] | お問い合わせ | |
|---|---|---|---|---|
| 電圧[kVdc] | 電流[mA] | |||
| HPM-1NH | -1kV | 5mA | 7mV | 購入前 購入後 |
| HPM-1.5NH | -1.5kV | 3.3mA | 10mV | 購入前 購入後 |
| HPM-2NH | -2kV | 2.5mA | 15mV | 購入前 購入後 |
ご使用上の注意この電源は組込型電源として高電圧の安全性については十分考慮し製作しておりますが、さらに安全のためCaseは必ず接地してご使用ください。
仕様
一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。
- 入力電圧
- 12Vdc、24Vdc（オプション）
- 出力電圧制御
- 外付5kΩボリュームまたは外部コントロール電圧（Vcon-in）0～5Vdc
オプション
- -24
-
入力電圧 ＋24Vdc±5％、380mA (typical) ＠24V
瞬間最大入力電圧＋27Vdc
ご発注方法
型名の後に“-24”をつけてください。
<例> HPM-1PH-24
接続図
接続図については、こちらよりカタログをダウンロードし、ご参照ください。
外形寸法
外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

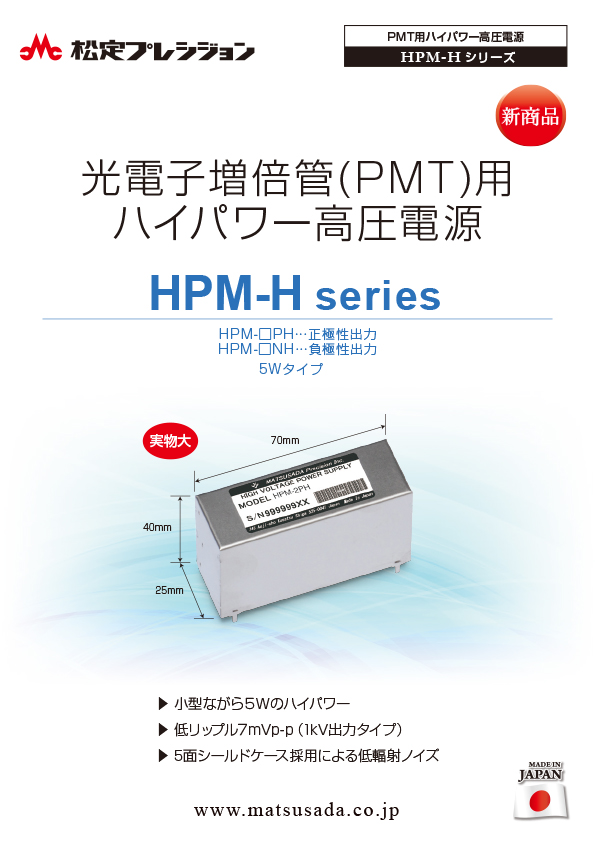

HPM-Hシリーズカタログ
更新日：2024/11/25 Rev08
PDF(1,145KB)
-
高圧電源オンボードタイプ総合ガイド
更新日：2025/06/30 rev.05
PDF(4,448KB)
-
高圧電源の正しい使い方
更新日：2025/09/08 Rev 07
PDF(1,270KB)
-
HPM-Hシリーズ 3D CADデータ (STEP、IGES)
更新日：2024/2/23
zip(78KB)
ダウンロードには会員登録が必要です。
-
HPM-Hシリーズカタログ
更新日：2024/11/25 Rev08
PDF(1,145KB)
-
高圧電源オンボードタイプ総合ガイド
更新日：2025/06/30 rev.05
PDF(4,448KB)
-
高圧電源の正しい使い方
更新日：2025/09/08 Rev 07
PDF(1,270KB)
-
HPM-Hシリーズ 3D CADデータ (STEP、IGES)
更新日：2024/2/23
zip(78KB)
本サイトでは、取扱説明書等の資料は全て最新版のみを公開しています。お持ちの製品によっては資料の版が異なる場合もありますのでご了承ください。
