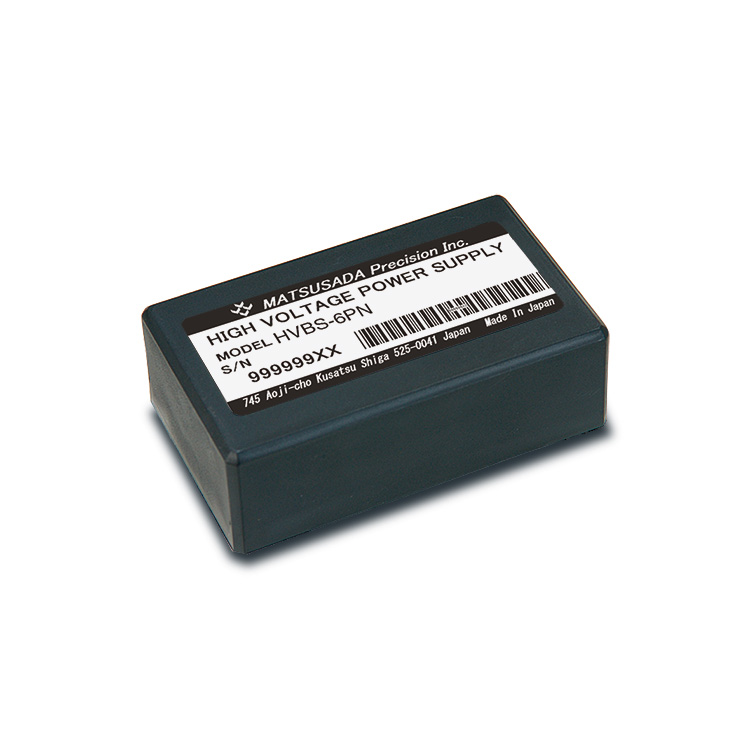

入出力比例型オンボード高圧電源
HVBシリーズは、高性能・小型オンボード電源です。入出力比例型で入力電圧に応じた電圧の高電圧が出力されます。どちらの極性でも完全にフローティングさせて使うことができます。
特長・概要
- 小型オンボードタイプ
- 高パフォーマンス、低リップル
- 入出力比例
- 入出力間絶縁型
用途
- 光電子増倍管(Photomultiplier tube, PMT)
- イオンチャンバ
- 高電圧バイアス
- 静電チャック
入出力特性
ラインナップ
本仕様は特に指定したものを除き、ウォームアップ後の最大定格出力時におけるもので、その適用範囲は、最大定格の10％から100％を基本とします。
| モデル名 | 出力 | お問い合わせ | |
|---|---|---|---|
| 電圧 | 電流 | ||
| HVB-0.3PN | 0.3kV | 10mA | 購入前 購入後 |
| HVB-0.6PN | 0.6kV | 5mA | 購入前 購入後 |
| HVB-1.1PN | 1.1kV | 2.75mA | 購入前 購入後 |
| HVB-1.5PN | 1.5kV | 2mA | 購入前 購入後 |
| HVB-2PN | 2kV | 1.5mA | 購入前 購入後 |
| HVB-3PN | 3kV | 1mA | 購入前 購入後 |
| HVB-5PN | 5kV | 0.6mA | 購入前 購入後 |
| HVB-6PN | 6kV | 0.5mA | 購入前 購入後 |
仕様
仕様については、こちらよりカタログをダウンロードし、ご参照ください。
- 入力電圧
- 1.5～12Vdc
- 出力電圧制御
- 入力電圧に比例（I/O比例）
オプション
- -LMb
-
メタルシールドカバー（0.3kV～2kVモデルのみ）
金属製の5面シールドカバーが添付されます。
ご発注方法
ご発注時は、上記のオプション記号を型名の後につけてください。
〈例〉HVB-1.5PN-LMb アルファベット、数字順
接続図
接続図については、こちらよりカタログをダウンロードし、ご参照ください。

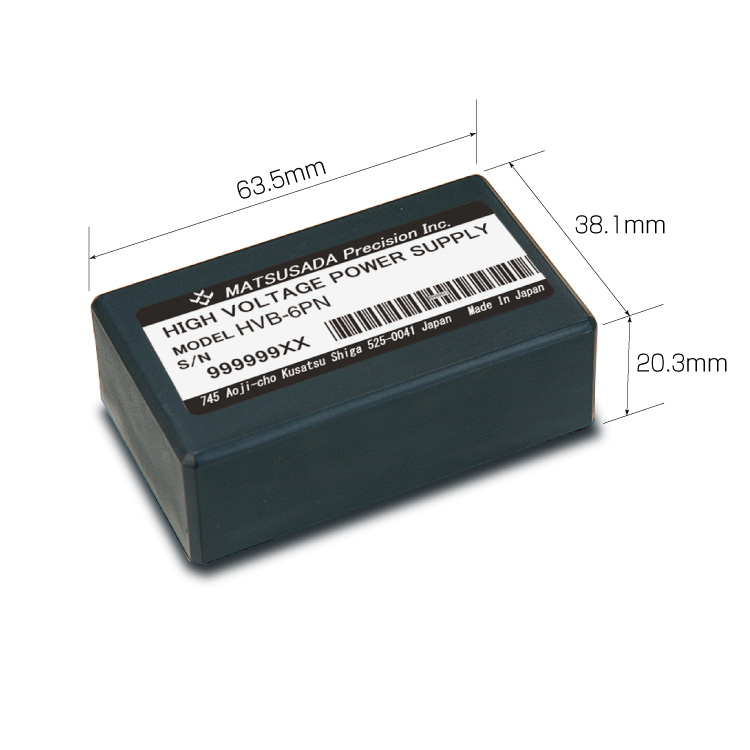

外形寸法
外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-
HVBシリーズカタログ
更新日：2025/11/05 rev 10
PDF(1,529KB)
-
高圧電源の正しい使い方
更新日：2025/09/08 Rev 07
PDF(1,270KB)
-
高圧電源オンボードタイプ総合ガイド
更新日：2025/06/30 rev.05
PDF(4,448KB)
-
HVBシリーズ 3D CADデータ (STEP、IGES)
更新日：2024/3/19
zip(29KB)
ダウンロードには会員登録が必要です。
-
HVBシリーズカタログ
更新日：2025/11/05 rev 10
PDF(1,529KB)
-
高圧電源の正しい使い方
更新日：2025/09/08 Rev 07
PDF(1,270KB)
-
高圧電源オンボードタイプ総合ガイド
更新日：2025/06/30 rev.05
PDF(4,448KB)
-
HVBシリーズ 3D CADデータ (STEP、IGES)
更新日：2024/3/19
zip(29KB)
本サイトでは、取扱説明書等の資料は全て最新版のみを公開しています。お持ちの製品によっては資料の版が異なる場合もありますのでご了承ください。
