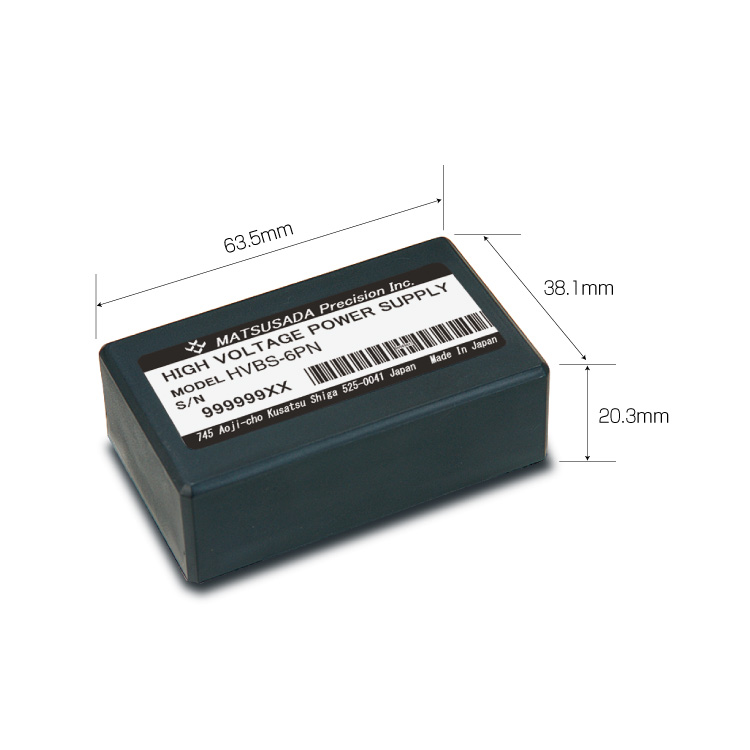

入出力比例型オンボード高圧電源
HVBSシリーズは、高性能・小型オンボード電源です。入出力比例型で入力電圧に応じた電圧の高電圧が出力されます。どちらの極性でも完全にフローティングさせて使うことができます。
特長
- 小型オンボードタイプ
- 高パフォーマンス、低リップル
- 入出力比例
- 入出力間絶縁型
用途
- 光電子増倍管(Photomultiplier tube, PMT)
- イオンチャンバ
- 高電圧バイアス
- 静電チャック
ラインナップ
本仕様は特に指定したものを除き、ウォームアップ2時間後の最大定格出力時におけるもので、その適用範囲は、最大定格の10％から100％を基本とします。
| モデル名 | 出力 | お問い合わせ | |
|---|---|---|---|
| 電圧[kV] | 電流[mA] | ||
| HVBS-0.3PN | 0.3kV | 10mA | 購入前 購入後 |
| HVBS-0.6PN | 0.6kV | 5mA | 購入前 購入後 |
| HVBS-1.1PN | 1.1kV | 2.75mA | 購入前 購入後 |
| HVBS-1.5PN | 1.5kV | 2mA | 購入前 購入後 |
| HVBS-2PN | 2kV | 1.5mA | 購入前 購入後 |
| HVBS-3PN | 3kV | 1mA | 購入前 購入後 |
| HVBS-5PN | 5kV | 0.6mA | 購入前 購入後 |
| HVBS-6PN | 6kV | 0.5mA | 購入前 購入後 |
仕様
- 入力電圧
- 1.5～12Vdc、1.5～15Vdc
- 出力電圧制御
- 入力電圧に比例（I/O比例）
一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。
オプション
- -LMb
-
メタルシールドカバー（0.3kV～2kVモデルのみ）
金属製の5面シールドカバーが添付されます。
ご発注方法
ご発注時は、上記のオプション記号を型名の後につけてください。
〈例〉 HVBS-1.5PN-LMb
接続図
外形・寸法
外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

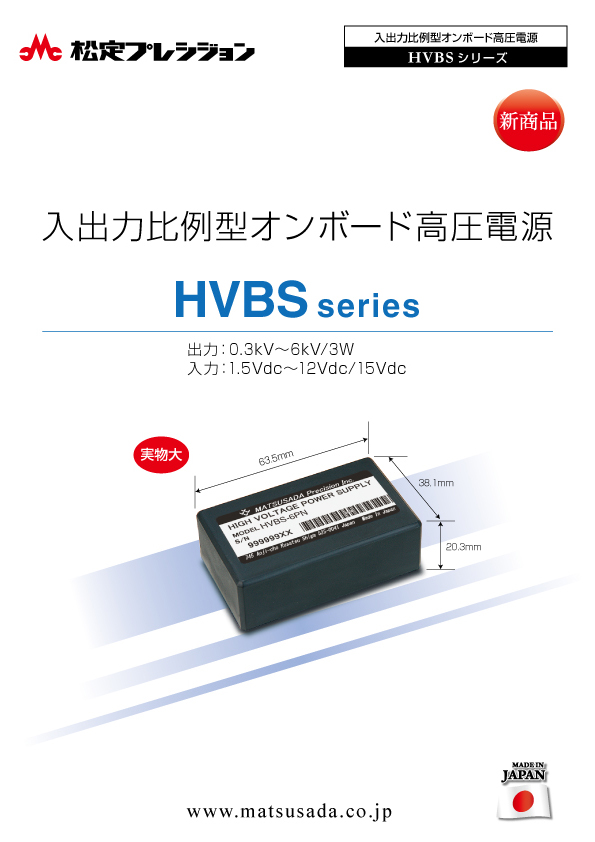

HVBSシリーズカタログ
