小型・高分解能
直流安定化電源
デジタル制御+シリーズレギュレータ方式の次世代汎用直流電源
P4Lシリーズ- 電圧 6V~650V
- 電流 0.1A~10A
- 電力 12W~180W
- 電圧 6V~120V
- 電流 0.3A~10A
- 電力 12W~180W
シリーズレギュレータ方式で超低ノイズを実現 超小型プログラマブル直流電源
新たに4桁メーターと高分解能D/A・A/Dコンバーターを採用し、より細かな出力値の設定・読取を可能にしたシリーズレギュレータ方式の高精度・超低ノイズ直流電源です。
過電圧保護だけでなく過電流保護も標準装備し、さらにデジタル通信機能にも対応。
実験から自動化ラインまで幅広くご使用いただけます。
当社のスイッチング方式直流電源PKシリーズやPRKシリーズなどと同様、マイナスコモンのリモートコントロール機能(P4LNシリーズ)を装備し、マイナスコモンタイプのシーケンサによる制御が容易になりました。
特長
- 4桁メータによる電圧・電流表示
-
小型サイズにもかかわらず電圧・電流値はともに4桁表示。
「1mV~100mV」「0.1mA~10mA」単位での出力制御が可能になりました。
(モデルにより最小設定単位はそれぞれ異なります。詳しくはカタログをダウンロードのうえご確認ください。)
- 超低リップル・高速応答
- シリーズレギュレータ方式なので超低リップル・低ノイズで高速応答。
直流電源としての基本性能が重要な用途に最適です。
- 自動化ラインや計測システムの構成も容易
- アナログリモートコントロールや各種ステータス出力、デジタル通信オプションを利用して自動化ラインや計測システムを簡単に構成できます。
- 多彩な機能を標準搭載
- 過電圧保護、過電流保護、キーロックに加えてアナログリモートコントロール、マルチセットなども標準装備しています。
- デジタルインターフェースにも対応
-
シリーズレギュレータ方式の直流電源ながらデジタルインターフェースを内蔵可能。
従来のLAN、USB、RS-232C等に加え、新たにCC-Linkにも対応します。
(※CC-Linkは出力360V以下のモデルが対象となります。)
- 静かな自然空冷方式(108W以下のモデル)
- 空冷ファンがなく動作音が静かです。ファンモータの試験など電源の動作音が計測の妨げとなる用途にも最適です。
またヒートシンクがケースから露出しない安全設計としています。
- マイナスコモン(P4LNシリーズ)
- 主に欧州では、電源のマイナス側が共通の基準電位(コモン)として使われます。
マイナスコモンタイプのPLCやPNP出力のセンサーなどマイナスコモンタイプの機器と共にご利用いただけます。
用途
- 各種研究開発
- 自動検査などのシステム電源
- メッキ用
- エージング用
- 学校教材
ラインナップ
モデル名 | 最大出力 | お問い合わせ | ||
---|---|---|---|---|
電圧[V] | 電流[A] | 電力[W] | ||
P4L6-2 | 6V | 2A | 12W | 見積り 購入前 購入後 |
P4L8-5 | 8V | 5A | 40W | 見積り 購入前 購入後 |
P4L18-2 | 18V | 2A | 36W | 見積り 購入前 購入後 |
P4L18-3 | 3A | 54W | 見積り 購入前 購入後 | |
P4L18-5 | 5A | 90W | 見積り 購入前 購入後 | |
P4L18-10 | 10A | 180W | 見積り 購入前 購入後 | |
P4L36-1 | 36V | 1A | 36W | 見積り 購入前 購入後 |
P4L36-3 | 3A | 108W | 見積り 購入前 購入後 | |
P4L36-5 | 5A | 180W | 見積り 購入前 購入後 | |
P4L45-2 | 45V | 2A | 90W | 見積り 購入前 購入後 |
P4L45-4 | 4A | 180W | 見積り 購入前 購入後 | |
P4L60-1.2 | 60V | 1.2A | 72W | 見積り 購入前 購入後 |
P4L80-1 | 80V | 1A | 80W | 見積り 購入前 購入後 |
P4L120-0.3 | 120V | 0.3A | 36W | 見積り 購入前 購入後 |
P4L120-0.6 | 0.6A | 72W | 見積り 購入前 購入後 | |
P4L160-0.45 | 160V | 0.45A | 72W | 見積り 購入前 購入後 |
P4L250-0.3 | 250V | 0.3A | 75W | 見積り 購入前 購入後 |
P4L360-0.2 | 360V | 0.2A | 72W | 見積り 購入前 購入後 |
P4L650-0.1 | 650V | 0.1A | 65W | 見積り 購入前 購入後 |
モデル名 | 最大出力 | お問い合わせ | ||
---|---|---|---|---|
電圧[V] | 電流[A] | 電力[W] | ||
P4LN6-2 | 6V | 2A | 12W | 見積り 購入前 購入後 |
P4LN8-5 | 8V | 5A | 40W | 見積り 購入前 購入後 |
P4LN18-2 | 18V | 2A | 36W | 見積り 購入前 購入後 |
P4LN18-3 | 3A | 54W | 見積り 購入前 購入後 | |
P4LN18-5 | 5A | 90W | 見積り 購入前 購入後 | |
P4LN18-10 | 10A | 180W | 見積り 購入前 購入後 | |
P4LN36-1 | 36V | 1A | 36W | 見積り 購入前 購入後 |
P4LN36-3 | 3A | 108W | 見積り 購入前 購入後 | |
P4LN36-5 | 5A | 180W | 見積り 購入前 購入後 | |
P4LN45-2 | 45V | 2A | 90W | 見積り 購入前 購入後 |
P4LN45-4 | 4A | 180W | 見積り 購入前 購入後 | |
P4LN60-1.2 | 60V | 1.2A | 72W | 見積り 購入前 購入後 |
P4LN80-1 | 80V | 1A | 80W | 見積り 購入前 購入後 |
P4LN120-0.3 | 120V | 0.3A | 36W | 見積り 購入前 購入後 |
P4LN120-0.6 | 0.6A | 72W | 見積り 購入前 購入後 |
機能
外部アナログ制御
- P4Lシリーズ
-

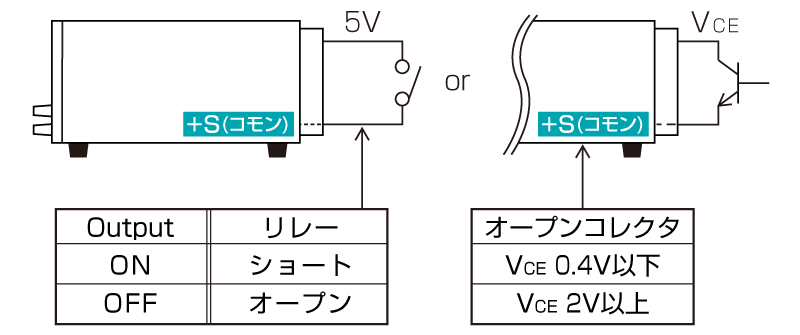

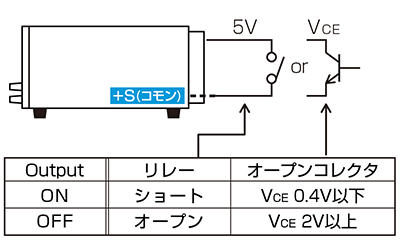

リモート出力ON/OFF制御
- Sink電流 1mA
- OUTPUTの論理は逆にすることも可能です。
※ コモン側が+出力端子と同電位になります。コントロール電圧は接地せずフローティングにてご使用いただくか、お客様の機器のコモンを同電位としてください。お客様の機器のコモンが同電位でない場合、電源が制御できなくなるだけでなく、機器の故障につながります。また、多チャンネル、非絶縁タイプのシーケンサをご使用の際は、シーケンサを通して他の機器のグラウンドにつながることがありますのでご注意ください。
出力制御(電圧・電流・過電圧保護・過電流保護)

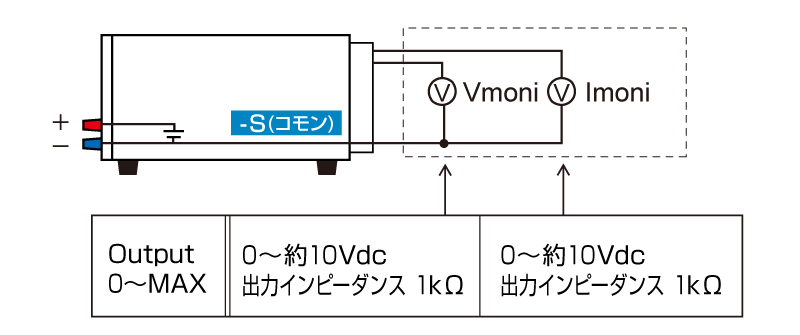

出力モニタ(電圧・電流)
※コントロール電圧は接地せずフローティングにてご使用ください。コモン側が+出力端子と同電位になります。
お客様の機器(点線四角内)でコモンを接地されますと電源が制御できなくなるだけでなく、機器の故障につながります。
また、多チャンネル、非絶縁タイプのシーケンサをご使用の際は、シーケンサを通して他の機器のグラウンドにつながることがありますのでご注意ください。
- P4LNシリーズ(マイナスコモン)
-
リモート出力ON/OFF制御
- Sink電流 1mA
- OUTPUTの論理は逆にすることも可能です。
※ コモン側が-出力端子と同電位になります。コントロール電圧は接地せずフローティングにてご使用いただくか、お客様の機器のコモンを同電位としてください。お客様の機器のコモンが同電位でない場合、電源が制御できなくなるだけでなく、機器の故障につながります。また、多チャンネル、非絶縁タイプのシーケンサをご使用の際は、シーケンサを通して他の機器のグラウンドにつながることがありますのでご注意ください。
出力制御(電圧・電流・過電圧保護・過電流保護)
出力モニタ(電圧・電流)
※ コモン側が-出力端子と同電位になります。コントロール電圧は接地せずフローティングにてご使用いただくか、お客様の機器のコモンを同電位としてください。お客様の機器のコモンが同電位でない場合、電源が制御できなくなるだけでなく、機器の故障につながります。また、多チャンネル、非絶縁タイプのシーケンサをご使用の際は、シーケンサを通して他の機器のグラウンドにつながることがありますのでご注意ください。
- P4L/P4LNシリーズ
-
ステータス出力
PowerON PowerON状態でON
OUTPUT OUTPUT状態でON
FLT 異常状態でON(OVP、OCP、インターロック)
CV CV、CC各動作状態でON
各々の出力はオープンコレクタ出力です。コモンは共通でフローティングされています。
耐圧 30Vdc、シンク電流 5mA以下

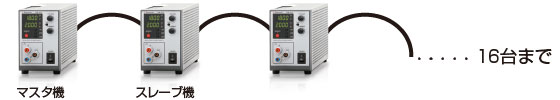

ワンコントロール並列運転
マスタ機1台だけで並列接続したスレーブ機をコントロールできます。
同一機種を2台並列接続することで出力電流を増大できます。
リモートセンシング
出力線の抵抗分(R)による電圧降下(VO-VL)や接触抵抗による安定性の悪化を防止します。(最大0.5Vまで)
(P4L360-0.2およびP4L650-0.1には装備されません)
デジタル制御機能
制御機能 |
出力ON/OFF設定 各種ステータス表示(出力状態/動作状態/OVP/OCP/インターロック) 最大32台デジタル制御 複数台接続時の一括制御 |
|
---|---|---|
書き込み機能 | 出力電圧設定/出力電流設定 | パーセントモード※1、電圧電流値モード※2 |
OVP設定/OCP設定 | パーセントモード※1、電圧電流値モード※2 | |
読み込み機能 | 出力電圧計測/出力電流計測 | パーセントモード※1、電圧電流値モード※2 |
出力電圧設定値/出力電流設定値 | パーセントモード※1、電圧電流値モード※2 | |
OVP設定値/OCP設定値 | パーセントモード※1、電圧電流値モード※2 |
- :各モデルの最小設定単位は、定格の1万分の1(100.00%)となります。
- :各モデルの最小設定単位は、メータ表示の1カウントとなります。
仕様
一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。
オプション
- -LCk ※1
-
CC-Linkインターフェース
PLCなどのCC-Linkマスター機からCC-Linkで制御できます。CC-Link ver1.10に対応しており、CC-Linkのデバイス局として動作します。1台当たり2局を占有し最大32台を制御することができます。
CC-Linkの仕様の詳細についてはCC-Link協会の資料をご参照ください。直接またはCC-Linkのハブを介して接続できます。また、ディジーチェーン接続で複数台を制御することができます。
- -LGmb ※1 ※2
-
デジタルインターフェース
LAN/USB/RS-232C/RS-485/GPIBでのデジタル制御に加えてマスタスレーブ動作でのワンコントロールを可能にします。- -LGmb: デジタルインターフェース+GP-Mケーブル2m長
- -LGmb(Mc0.15):デジタルインターフェース+GP-Mケーブル0.15m長
- -LGmb(Mc0.5):デジタルインターフェース+GP-Mケーブル0.5m長
ノイズの多い環境下での使用が想定される場合は-LGobオプションを選択してください。
- -LGob ※1 ※2
-
光インターフェース
光通信で絶縁コントロールします。光ファイバによる完全絶縁を行うため、サージや誘電雷、外来ノイズなどによる過渡現象などの誤作動を未然に防ぐことが可能です。- -LGob: 光インターフェース + 光ケーブル2m長
- -LGob(Fc5): 光インターフェース + 光ケーブル5m長
- -LGob(Fc10): 光インターフェース + 光ケーブル10m長
- -LGob(Fc20): 光インターフェース + 光ケーブル20m長
- -LGob(Fc40): 光インターフェース + 光ケーブル40m長
※下記の環境下で使用される場合は必ず-LGobオプションをご選択ください。
- 工場内などノイズの多い環境(例:モーターやコイルを負荷や電源の近くで使用される場合)
- 高電圧フローティングで使用される場合(250V以上)
- 弊社製の電源とコントローラー(PCやPLC)が2m以内に設置できない場合
- -LH
-
高対接地電圧(80V以下のモデルのみ)
対接地電圧が500Vdcになり、より多くのP4L/P4LNシリーズ電源を直列接続動作させることができます。
- -LMi ※1
-
マルチデジタルインターフェース

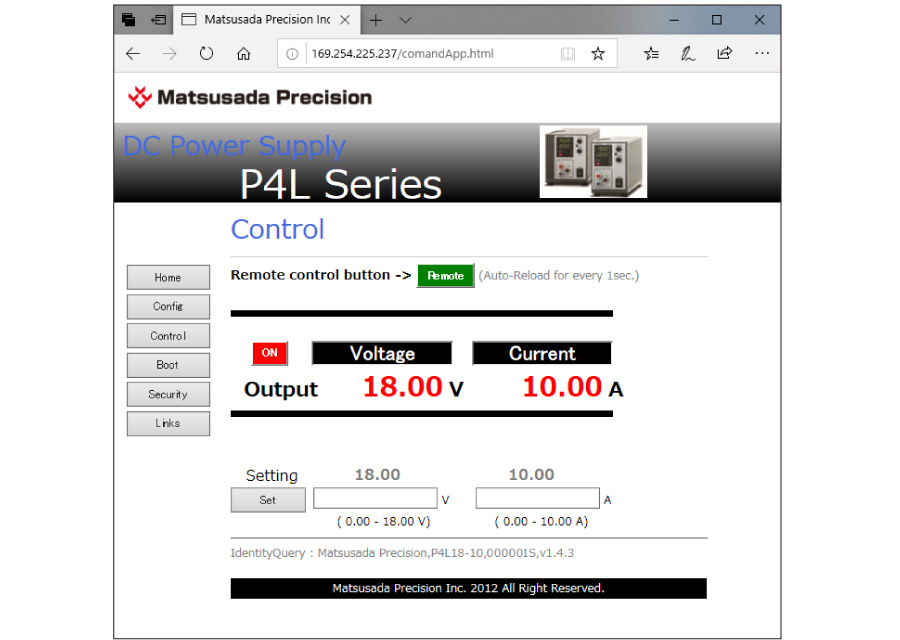

LAN、USB(USBTMC)、RS-485(マルチドロップ)によるデジタル制御を可能にします。
(これらを同時に使用することはできません。RS-485は全二重通信にのみ対応しています)。
また、SCPIコマンドに対応したIVIドライバーが添付されていますので、LabView、VisualBasic、C#などの各種開発言語での制御プログラム開発が容易になります。
- -LRs ※1 ※2
-
RS-232Cインターフェース
RS-232Cを介してのデジタル制御を可能にします。
パソコンに搭載されているCOMポート1つにつき1台を接続できます。
- -LUs1 ※1 ※2
-
USBインターフェース
USBを介してのデジタル制御を可能にします。
パソコンに搭載されているUSBポート1つにつき1台を接続できます。
使用されるパソコンに搭載されているUSBポートだけでは足りない場合はUSBハブを使用してください。ただし、USBハブによっては正しく動作しない場合があります。
- -LZ
-
持ち運びハンドル
全モデルに対応
- -L(120V)、-L(200V)、-L(220V)、-L(240V)
- 100Vac以外の入力電圧にも対応できます。
- これらのオプションはいずれか1つの選択となります。
- 光インターフェース、USBインターフェース、RS-232Cインターフェースおよびデジタルインターフェースでの機能等詳細はデジタルコントローラGP/ET/USBシリーズカタログをご覧ください。
ご発注方法
ご発注時は上記オプション記号を型名の後にアルファベット順で付けてください。AC入力電圧は末尾に付けてください。
〈例〉P4L18-2-LGob(Fc10)H(120V)、P4L120-0.6-LCk(240V)
〈例〉P4LN18-2-LGob(Fc10)(120V)、P4LN120-0.6-LMi(240V)
別売品
- 入力ACケーブル
-
【標準添付】 CABLE TYPE1 125 V / 10 A 2.5 m
固定長【標準添付】
-L(200V)、
-L(220V)、
-L(240V)オプション選択時CABLE TYPE3 250 V / 10 A 2.5 m
固定長【別売】 CABLE TYPE4 250 V / 10 A 2.5 m
固定長
- デジタル通信アダプタ
-
松定プレシジョンオリジナルのデジタルインターフェースをご使用の際は、別途変換アダプタが必要です。PCやPLCとの接続に合わせて、以下のアダプタをご用意しております。
- ET-32m: LAN用 変換アダプタ
- US-32m: USB用 変換アダプタ
- GP-MET2-9: RS-232C(9ピン)用 変換アダプタ
- GP-MET2-25: RS-232C(25ピン)用 変換アダプタ
- GP-MET4-25: RS-485(25ピン)用 変換アダプタ
GP-MET2-9/GP-MET2-25/GP-MET4-25:(コネクタはD-subです) - GP-32m: GPIB用 変換アダプタ(2028年12月に販売終了予定)
- 光アイソレーションアダプタ
-
光インターフェースをご使用の際は、別途変換アダプタが必要です。PCやPLCとの接続に合わせて、以下のアダプタをご用意しております。
- ET-32: LAN用 光変換アダプタ
- USB-OPT: USB用 光変換アダプタ
- GP-OPT2-9: RS-232C(9ピン)用 光変換アダプタ
- GP-OPT2-25: RS-232C(25ピン)用 光変換アダプタ
- GP-OPT4-25: RS-485(25ピン)用 光変換アダプタ
- GP-32: GPIB用 光変換アダプタ(2028年12月に販売終了予定)
- 電源/電子負荷用シーケンスソフトウェア
-
PSS2シリーズ
PSS2は、簡単な設定で松定プレシジョン製の各種電源や電子負荷、電源用デジタルコントローラをシーケンス動作させることができる専用ソフトです。電子部品のエージング試験やバーンイン試験、耐電圧試験、自動車電装品の耐久試験、断続/連続動作試験や各種シミュレーション試験などに最適です。
詳しくは、製品ページをご確認ください。
外形寸法
外形・寸法については、こちらからカタログをダウンロードし、ご確認ください。
