厚さ約6mmの超薄型低ノイズ高圧電源モジュール
HLPシリーズは、厚さ約6mmという圧倒的な薄さを実現した組み込み型高性能高圧電源です。低ノイズ、高安定度、高信頼性を誇り、放射線測定器や質量分析、電子ビーム、イオンビーム、あるいは静電チャック用にも最適です。
概要
- 薄さ約6mmの超薄型設計
- 低ノイズ、高安定度
- 高い信頼性
- 外部可変抵抗もしくは外部制御電圧による制御が可能
- 出力電圧モニタ（オプション）
用途
- 放射線測定器(サーベイメータ)
- 電子ビーム、イオンビーム
- 質量分析(Mass Spectrometry: MS）
- 静電チャック(Electrostatic chuck)
- X線検出器
ラインナップ
| モデル | 最大出力 | お問い合わせ | ||
|---|---|---|---|---|
| 電圧 [kV] | 電流 [mA] | 電力 [W] | ||
| HLP3-1P | 1kV | 3mA | 3W | 購入後 |
| HLP5-1P | 5mA | 5W | 購入後 | |
| HLP10-1P | 10mA | 10W | 購入後 | |
| HLP3-2P | 2kV | 1.5mA | 3W | 購入後 |
| HLP5-2P | 2.5mA | 5W | 購入後 | |
| HLP10-2P | 5mA | 10W | 購入後 | |
| HLP3-3P | 3kV | 1mA | 3W | 購入後 |
| HLP5-3P | 1.7mA | 5W | 購入後 | |
| HLP10-3P | 3.3mA | 10W | 購入後 | |
| HLP3-5P | 5kV | 0.6mA | 3W | 購入後 |
| HLP5-5P | 1mA | 5W | 購入後 | |
| HLP10-5P | 2mA | 10W | 購入後 | |
| モデル | 最大出力 | お問い合わせ | ||
|---|---|---|---|---|
| 電圧 [kV] | 電流 [mA] | 電力 [W] | ||
| HLP3-1N | 1kV | 3mA | 3W | 購入後 |
| HLP5-1N | 5mA | 5W | 購入後 | |
| HLP10-1N | 10mA | 10W | 購入後 | |
| HLP3-2N | 2kV | 1.5mA | 3W | 購入後 |
| HLP5-2N | 2.5mA | 5W | 購入後 | |
| HLP10-2N | 5mA | 10W | 購入後 | |
| HLP3-3N | 3kV | 1mA | 3W | 購入後 |
| HLP5-3N | 1.7mA | 5W | 購入後 | |
| HLP10-3N | 3.3mA | 10W | 購入後 | |
| HLP3-5N | 5kV | 0.6mA | 3W | 購入後 |
| HLP5-5N | 1mA | 5W | 購入後 | |
| HLP10-5N | 2mA | 10W | 購入後 | |
仕様
オプション
-L2
出力電圧モニタ +5Vdc / 定格出力
出力インピーダンス 1kΩ以上、確度±2％ Full Scale
接続図
外形寸法図
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

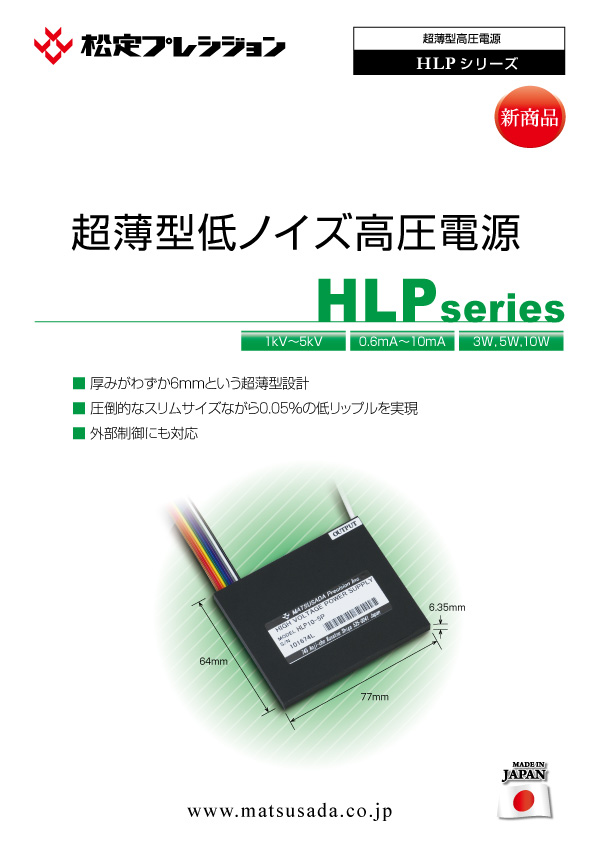

HLPシリーズカタログ（販売終了）
更新日：2022/04/11 rev05
PDF(2,707KB)
ダウンロードには会員登録が必要です。
-
HLPシリーズカタログ（販売終了）
更新日：2022/04/11 rev05
PDF(2,707KB)
本サイトでは、取扱説明書等の資料は全て最新版のみを公開しています。お持ちの製品によっては資料の版が異なる場合もありますのでご了承ください。
