ボタン１つで手間いらず　最適な撮影条件をフルオートで設定

軸校正を独自のコンディショニングによって不要とし、X線管電圧やX線管電流といった撮影条件や撮影位置をフルオートで調整します。

X線撮影からCT撮影まで簡単3ステップ

STEP1撮影準備

ワーク（観察対象物）をステージに置き、扉を閉じるだけでセット完了です。

STEP2X線撮影

Full Autoボタンを押すとX線が出力され、最適な透過度と明るさ、撮影位置などを自動調整します。また、ツインステージ＋オートアジャスト機能によりCT撮影に最適な位置へ自動でステージが移動します。

STEP3CT撮影

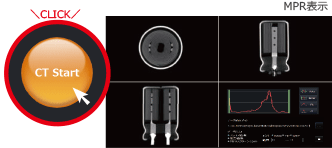

CT Startボタンを押すとCT撮影を開始し、3方向断面表示(MPR)をします。

当社独自ツインステージ＋オートアジャスト機能搭載

CTはワークを回転させて撮影するため、ワークは回転中心（ステージの中央）に正確に設置する必要があります。
従来機は手動で設置する必要がありましたが、precisionCT7400ではツインステージ＋オートアジャスト機能により、ワークが回転中心に位置するように自動で調整します。

ワークが回転中心に位置するように自動でステージが移動します

上図面

様々な形状に対応可能です
※すべての形状に対応しているわけではありません。

従来かかる時間の10分の1。撮影時間を大幅削減

撮影スピードを上げるため、ローリングスキャンを追加しました。用途に合わせて従来機と同じステッピングスキャンも使用可能です。また横照射型であるため、ぶれの少ない綺麗な画像の撮影が可能です。

高精細ステッピングスキャン

ワンショットごとにステージの回転を止め断続的に撮影することで、より高精細な撮影をすることが可能です。

指定角度のステップを刻んで回転する

NEW高速ローリングスキャン

ステージの回転を止めることなく連続的に撮影することで、撮影時間を大幅に短縮することが可能です。

連続して回転する

高精細な画像を実現。画質を向上させるさまざまな機能

リングアーチファクト・ビームハードニングを低減

precisionCT7400では、従来機では防ぎきれなかったアーチファクトの発生を低減させることが可能です。

オートフォーカシング機能による回転軸を自動計算

precisionCT7400では、従来機では非常に手間であった軸較正を不要にし、回転軸を意識する必要のないストレスフリーな操作性を実現しました。さらに、オートフォーカシング機能を追加したことにより、撮影画像からより詳細な回転軸情報を得ることが可能となり、画質がより向上しました。

スムージング機能によるノイズ低減

CT像特有のざらつきを鉛直方向・水平方向の両面から低減することが可能です。

直感的なユーザーインターフェース

マウス1つでできる簡単な操作

画面を見ながらのサイズ指定や、必要に応じて表示される撮影情報など、ドラッグ＆クリックだけで操作することが可能です。

画面上の指定エリアをクリックして、ワークを様々な方向に動かせます。
撮影範囲の指定から撮影後の画角調整までマウス１つで操作可能です。
