テスターは、マルチメーターや回路計、回路試験機ともよばれ、一台で電圧や抵抗、電流が計れる、便利な計測器です。実験や評価の際のさまざまな測定に使用されたり、電気機器の保守点検などに使用されたりしています。

業界や業種によって、多少の違いはありますが、アナログでメーター表示されているものは「テスター」、デジタルでメーター表示されているものは「マルチメーター」と呼び分けていることも多いようです。

また、机の上などに据え置きで使用される大型のものはデジタルマルチメーターと区別することもあります。

このようにいくつかの呼び方はありますが、基本的な機能は同じです。

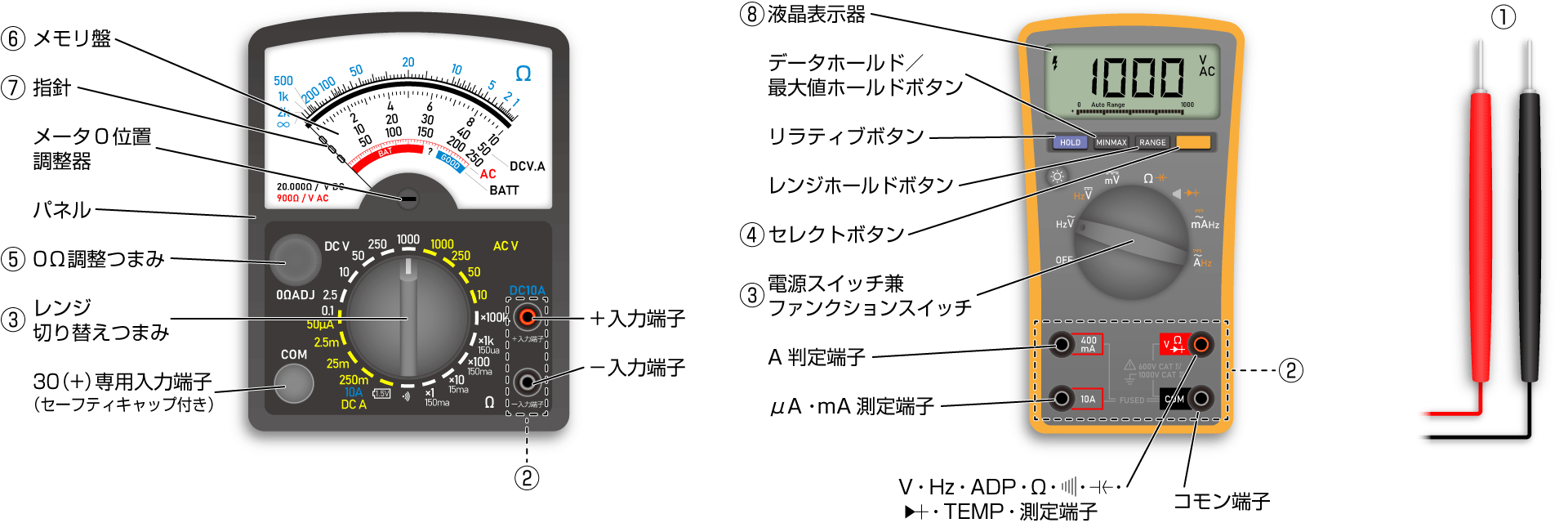

• ①テスト棒
  測定する部位や部品に接触させ、測定を行うための入力装置です。
• ②測定端子
  テスト棒から入力される信号を受け取ります。測定する作業によって、テスト棒を差し込む端子の位置が異なります。
• ③ファンクションスイッチ（レンジ切り替えスイッチ）
  交流電圧や直流電圧、電流などの測定モードや、測定のレンジを切り替えます。
• ④ファンクションボタン（セレクトボタン）
  デジタルテスターの場合、ファンクションスイッチとファンクションボタンを組み合わせて、測定モードを切り替えます。ファンクションボタンを押すと液晶表示が切り替わります。
• ⑤ゼロオーム切り替えスイッチ
  内部抵抗などにより発生する表示のばらつきを修正するためのつまみです。
• ⑥目盛板
• ⑦指針
• ⑧表示盤

各種測定方法を確認しておきましょう。

まず、アナログテスターの場合、測定前の準備として、テスターの0位置の調節を行っておきます。さらに、導通確認もしておきましょう。レンジ切り替えスイッチを抵抗測定モードに合わせて、リード棒同士を当てます。0Ωに近い数値が出ればOKです。

テスターによる測定は基本的に
①テスト棒の赤プラグを＋入力端子に、黒プラグを－入力端子に差し込む
②測定レンジを合わせる
③測定部位にテスト棒を接触させる
④目盛板から切り替えつまみの測定レンジに合った目盛を確認し、電流計の指針が示している数値を読み取る（デジタルテスターの場合は表示板から数値を読み取る）
の4ステップで行います。過大な電流や電圧がかかると故障の原因になるため、測定値が予想できない場合は、どのモードであっても最大レンジから測定を開始し、様子を見ながらレンジを下げるようにします。

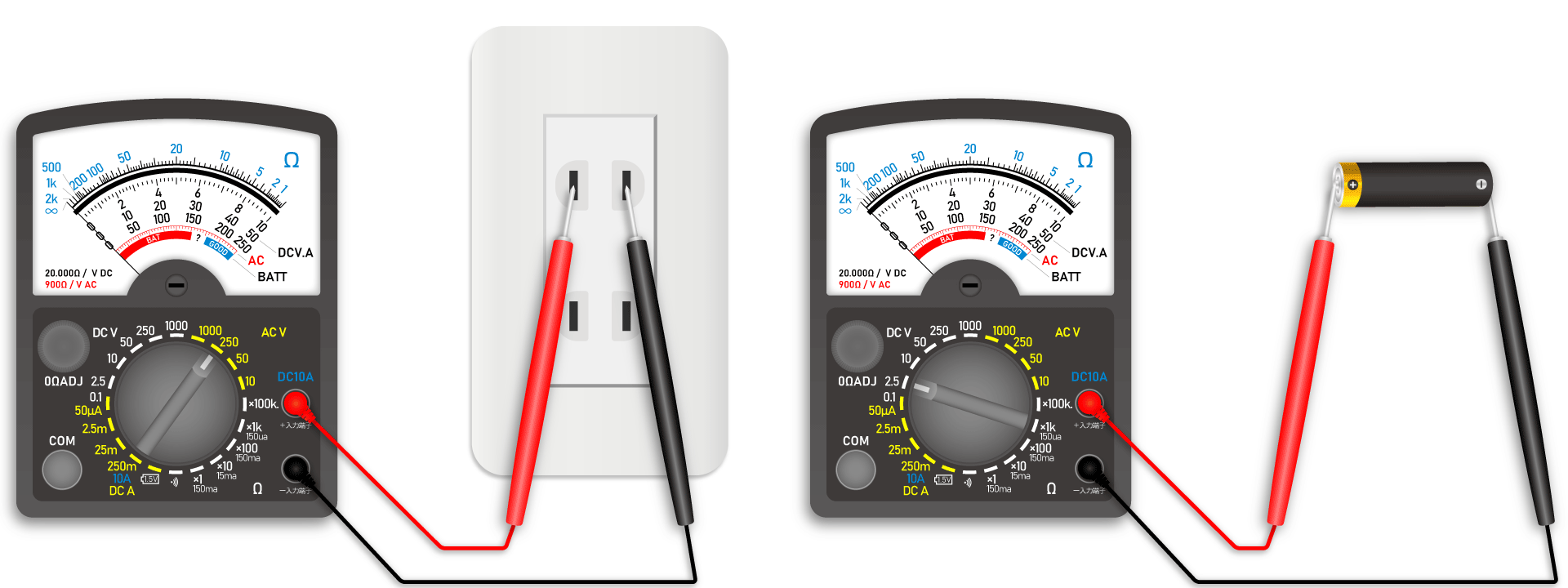

交流／直流電圧の測り方

プラグを差し込んだら、レンジ切り替えスイッチを交流／直流電圧モードに切り替えて、想定される電圧レンジを選びます。その後、測定対象の－側に黒のテスト棒を、＋側に赤のテスト棒をそれぞれ当てます。

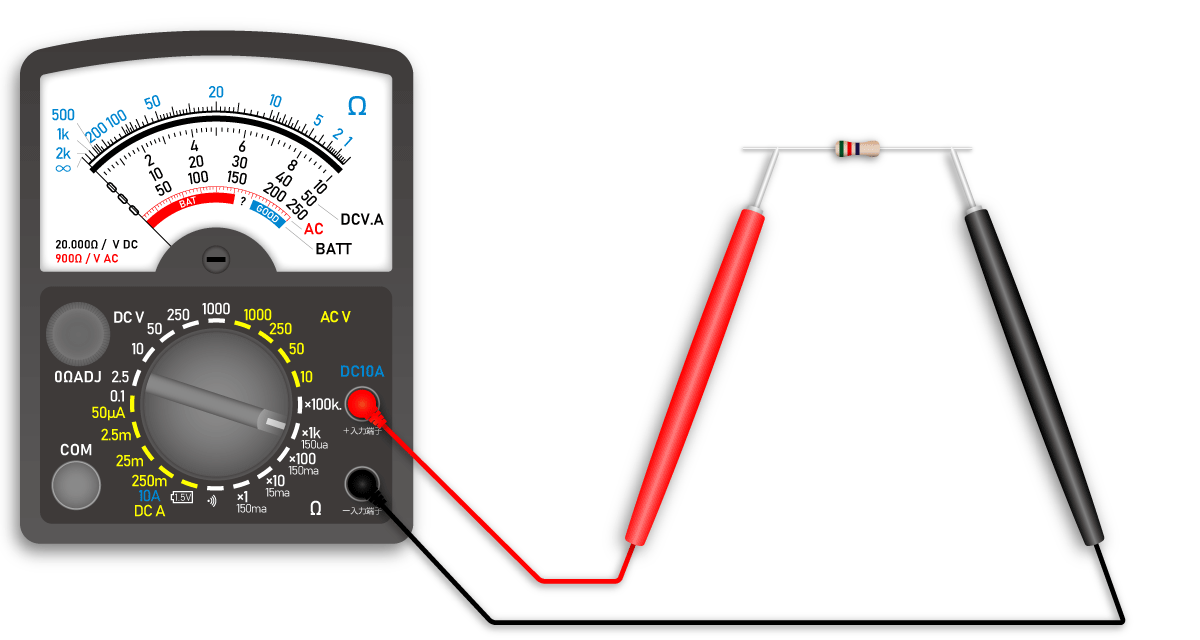

抵抗の測り方

プラグを差し込んで、レンジ切り替えスイッチを抵抗モードに切り替えたら、テスト棒同士を当ててゼロオーム切り替えスイッチを回し、指針を0Ωの位置に合わせます。

合わせ終わったら測定対象の両端に赤と黒のテスト棒を当てます。必ず測定対象の電源を切ってから測定しましょう。

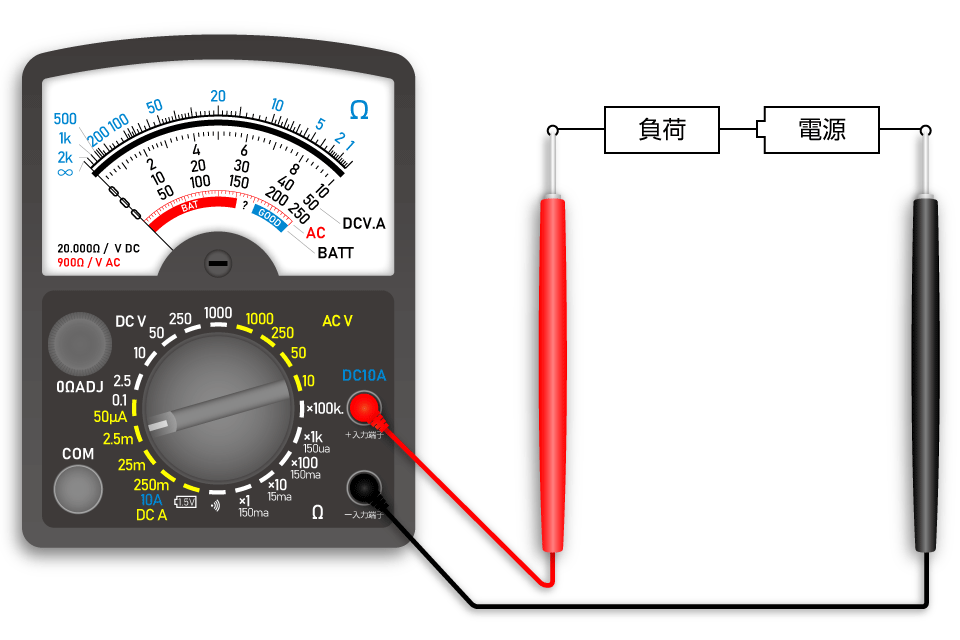

直流電流の測り方

プラグを差し込んで、レンジ切り替えスイッチを直流電流モードに切り替えたら、測定対象の＋側に赤のテスト棒を、－側に黒のテスト棒をそれぞれ当てます。なお、アナログテスターは交流電流を測定できません。
