ファンクションジェネレータ機能

※オプション付のモデル、パソコンからの操作のみの機能です。

矩形波、三角波、正弦波、ノコギリ波を出力させることができ、高速バイポーラ電源、高速高圧アンプリファイア、ピエゾドライバの信号源としても最適です。

矩形波	10mHz～1kHz
三角波	10mHz～10Hz
正弦波
ノコギリ波

出力波形イメージ

※周波数精度は±0.5％

-LGob

光インターフェースボード^※

光通信で絶縁コントロールします。光ファイバによる完全絶縁を行うため、サージや誘電雷、外来ノイズなどによる過渡現象などの誤作動を未然に防ぐことが可能です。

• -LGob：光インターフェースボード＋光ケーブル2m長
• -LGob（Fc5）：光インターフェースボード＋光ケーブル5m長
• -LGob（Fc10）：光インターフェースボード＋光ケーブル10m長
• -LGob（Fc20）：光インターフェースボード＋光ケーブル20m長
• -LGob（Fc40）：光インターフェースボード＋光ケーブル40m長

下記の環境下で使用される場合は必ず本オプションをご選択ください。

• 工場内などノイズの多い環境（例：モータやコイルを負荷や電源の近くで使用される場合）
• 高圧フローティングで使用される場合（250V以上）
• 弊社製の電源とコントローラ（PCやPLC）が2m以内に設置できない場合

各種アダプタ（別売）

光インターフェースボードをご使用の際は、別途アダプタが必要です。
PCやシーケンサと接続方法により、以下のアダプタを用意しております。

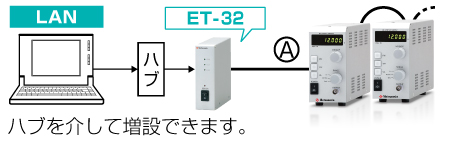

LAN用光変換アダプタ：ET-32

1台のET-32で合計32台まで接続可能。
LANケーブルは付属しません

---

USB用光接続用アダプタ：USB-OPT

1台のUSB-OPTで合計32台まで接続可能。
USBケーブルは付属しません

---

RS-232C(9ピン)用光接続用アダプタ：GP-OPT2-9

RS-232C(25ピン)用光接続用アダプタ：GP-OPT2-25

RS-485C(25ピン)用光接続用アダプタ：GP-OPT4-25

1台で合計32台まで接続可能。

---

GPIB用光変換アダプタ：GP-32

1台のGP-32mで合計32台まで接続可能。
GPIBケーブルは付属しません

---

詳しくは、GP/ET/USBのページをご覧ください。

(A) GP-光ケーブル
本オプションを装着したPSX1台に1本(2m長)が添付されます。
更に延長をご希望される場合はお問い合わせください。

-LUs1^※

USBインターフェースボード

USBを介してのデジタル制御を可能にします。

複数のPSXをUSBで制御する場合はパソコンとPSXの間にUSBハブが必要になります。

これらのオプションを装備することでファンクションジェネレータ機能の利用が可能となります。
※これらのオプションは同時に選択することはできません。
