CABLEシリーズ

AC入力ケーブル

CABLEシリーズは、松定プレシジョン製の各種電源に使用するAC入力ケーブルです。

ラインナップ

モデル 電源入力端形状図 入力形状図 ケーブル外径
(芯線)
コンセント形状図 定格電圧 最大電流 使用地域 ケーブル長
CABLE
TYPE1
CABLEシリーズ CABLEシリーズ 約6.3 mm コンセントタイプA 125 V 10 A 日本/
北米
2.5 m
固定長
CABLE
TYPE2
CABLEシリーズ CABLEシリーズ 約8.5 mm コンセントタイプA 125 V 15 A 日本 2.5 m
固定長
CABLE
TYPE3
CABLEシリーズ CABLEシリーズ 約6.8 mm
(0.75 mm2)
(Free) 250 V 10 A 欧州 2.5 m
固定長
CABLE
TYPE4
CABLEシリーズ CABLEシリーズ 約7.5 mm コンセントタイプSE 250 V 10 A 欧州 2.5 m
固定長
CABLE
TYPE5
CABLEシリーズ CABLEシリーズ 約12 mm
(3.31 mm2)
(Free) 300 V 25 A 日本/
北米
2.5 m
変更可
CABLE
TYPE6
CABLEシリーズ CABLEシリーズ 約14 mm
(3.5 mm2)
(Free) 600 V 25 A 日本 2.5 m
変更可
CABLE
TYPE7
CABLEシリーズ CABLEシリーズ 約28 mm
(22 mm2)
(Free) 600 V 75 A 日本 10 m
変更可
CABLE
TYPE8
CABLEシリーズ CABLEシリーズ 約9.5 mm コンセントタイプA 125 V 15 A 日本/
北米
2.5 m
固定長
CABLE
TYPE11
CABLEシリーズ CABLEシリーズ 約15 mm
(5.5 mm2)
(Free) 600 V 30 A 日本 2.5 m
変更可
CABLE
TYPE12
CABLEシリーズ CABLEシリーズ 約6.8 mm×3本
(14mm2)
(Free) 600 V 60 A 日本 2.5 m
変更可
CABLE
TYPE13
CABLEシリーズ CABLEシリーズ 約7.1 mm コンセントタイプBF 250 V 10 A 欧州 2.5 m
固定長
CABLE
TYPE14
CABLEシリーズ CABLEシリーズ 約22 mm
(14 mm2)
(Free) 600 V 58 A 日本 10 m
変更可
CABLE
TYPE15
CABLEシリーズ CABLEシリーズ 約22 mm
(14 mm2)
(Free) 600 V 58 A 日本 10 m
変更可
CABLE
TYPE16
CABLEシリーズ CABLEシリーズ 約22 mm
(14 mm2)
(Free) 600 V 58 A 日本 10 m
変更可
CABLE
TYPE17
CABLEシリーズ CABLEシリーズ 約15 mm
(5.5 mm2)
(Free) 600 V 33 A 日本 10 m
変更可
CABLE
TYPE18
CABLEシリーズ CABLEシリーズ 約14 mm
(3.5 mm2)
(Free) 600 V 25 A 日本 2.5 m
変更可
CABLE
TYPE19
CABLEシリーズ CABLEシリーズ 約14 mm
(3.5 mm2)
(Free) 600 V 25 A 日本 2.5 m
変更可
CABLE
TYPE20
CABLEシリーズ CABLEシリーズ 約7.5 mm
(1.0 mm2)
コンセントタイプF 250 V 10 A 欧州 2.5 m
固定長

直径は予告なく変更される場合があります。
※ 周囲温度が+40℃の環境下での単相使用における最大値です。

ご発注方法

別の長さのケーブル長をご希望の場合は、型名の後に( )で長さ(単位:メートル)を指定してください。
〈例〉CABLE TYPE 6(5) ⇒ この場合、ケーブル長が5mとなります。

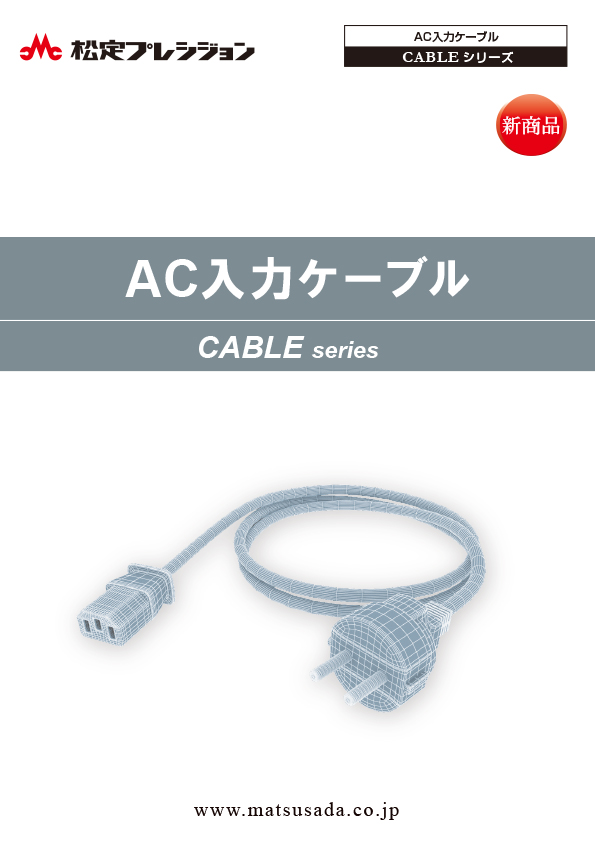

ダウンロード
