様々なインターフェースでの電源制御が可能
GP/ET/USBシリーズは、松定プレシジョン製の直流電源や高圧電源、交流電源、バイポーラ電源、電子負荷をコンピュータやPLCでコントロールするための通信アダプタシリーズです。電源機器を使った多機能かつ高精度な自動検査システムや生産ライン、各種システム機器の構築に最適な製品です。
通信アダプタを利用することで、製造工程の自動化・省力化や研究開発のスピードアップを可能にし、安全性、確実性の向上にも貢献します。高分解能の16bit（1/65535）制御の他、リードバック、ステータスなど多彩な機能を備えているため、高い精度が求められる研究開発や常に電源の状態を監視する必要のある品質試験、製造工程など様々なアプリケーションに対応することができます。
USB-OPTやET-32、GP-OPT2-9などの光アイソレーションアダプタでは、光ファイバーを使った通信方式を採用し、工場内などノイズの多い環境や遠距離の制御でも極めて信頼性の高い通信が可能です。光ファイバーを利用することにより、電気的に絶縁されるので電位差のある電源構成でも安全な動作が可能です。
さらに、どのモデルも手のひらサイズの超小型設計で設置場所を選びません。松定プレシジョンの小型で軽量な電源や電子負荷と組み合わせて使うことにより、さらに省スペース化のメリットを活かす事ができます。
特徴
- LAN、USB、RS-232C、RS-485、GPIBに対応！
- 16bit（1/65535）の高分解能（接続先のモデルや項目により、12bitになる場合があります）
- 光による完全絶縁（光アイソレーションアダプタのみ）
- 各種制御、リードバック、ステータスなど多機能
- 手のひらサイズで設置場所を選ばない
- シーケンサー（PLC）からダイレクト制御可能（通信にはRS-232ポートが必要です。）
- 一部CEマーキング（低電圧指令）に対応
本製品は、お客様のシステムに組み込まれることを前提として設計されており、筺体への実装、ノイズ対策、適切な保護及び絶縁デバイスなどの条件下において、CEマーキングの要求事項を満たすように設計しています。従いまして、本製品を単独で使用されることは意図していません。
簡単な設定で松定プレシジョン製の各種電源やGPシリーズをシーケンス動作させることができる専用ソフト「PSS2」もラインナップしています。
詳しい個別カタログもご用意していますのでお気軽に
こちらからお問い合わせください。
ラインナップ
光アイソレーションアダプタ
光通信で絶縁コントロールします。光ファイバによる完全絶縁を行うため、サージや誘電雷、外来ノイズなどによる過渡現象などの誤作動を未然に防ぐことが可能です。
- 理論上の耐圧に上限がないため、極めて安全な動作が可能です。
- ノイズが多い環境下でも安定した通信が可能です。
| モデル名 | 対応インターフェース | CE | 対応機種 | お問い合わせ |
|---|---|---|---|---|
| ET-32 | LAN |  |
仕様欄をご覧ください | 購入前 購入後 |
| USB-OPT | USB | 仕様欄をご覧ください | 購入前 購入後 | |
| GP-OPT2-9 | RS-232C | 仕様欄をご覧ください | 購入前 購入後 | |
| GP-OPT2-25 | RS-232C | 仕様欄をご覧ください | 購入前 購入後 | |
| GP-OPT4-25 | RS-485 | 仕様欄をご覧ください | 購入前 購入後 | |
| GP-32 | GPIB | |
仕様欄をご覧ください | 購入前 購入後 |
光アダプタが推奨される環境
- 工場内などノイズの多い環境（例：モータやコイルを負荷や電源の近くで使用される場合）
- アーク放電や出力短絡が起る可能性がある場合
デジタル通信アダプタ
松定プレシジョン製の各種電源をコンピューターやPLCでコントロールするための通信アダプタです。
様々なインターフェイス（LAN、USB、RS-232C、RS-485、GPIB）に対応し、電源機器を使った多機能かつ高精度な自動検査システムや生産ライン、各種システム機器の構築に活躍します。
| モデル名 | 対応インターフェース | CE | 対応機種 | お問い合わせ |
|---|---|---|---|---|
| ET-32m | LAN | |
仕様欄をご覧ください | 購入前 購入後 |
| US-32m | USB | |
仕様欄をご覧ください | 購入前 購入後 |
| GP-MET2-9 | RS-232C | 仕様欄をご覧ください | 購入前 購入後 | |
| GP-MET2-25 | RS-232C | 仕様欄をご覧ください | 購入前 購入後 | |
| GP-MET4-25 | RS-485 | 仕様欄をご覧ください | 購入前 購入後 | |
| GP-32m | GPIB | |
仕様欄をご覧ください | 購入前 購入後 |
アナログ電源用デジタルアダプタ
デジタル制御に対応していないアナログ電源（高圧電源・直流電源）をデジタル制御するためのアダプタです。
| モデル名 | 対応機種 | お問い合わせ |
|---|---|---|
| GP-HV | 仕様欄をご覧ください | 購入前 購入後 |
| GP-PL | 仕様欄をご覧ください | 購入前 購入後 |
コントロールプログラム
| モデル名 | 対応機種 | お問い合わせ |
|---|---|---|
| GPシリーズ用スイープコントロールプログラム | 仕様欄をご覧ください | 購入前 購入後 |
仕様
光アイソレーションアダプタ

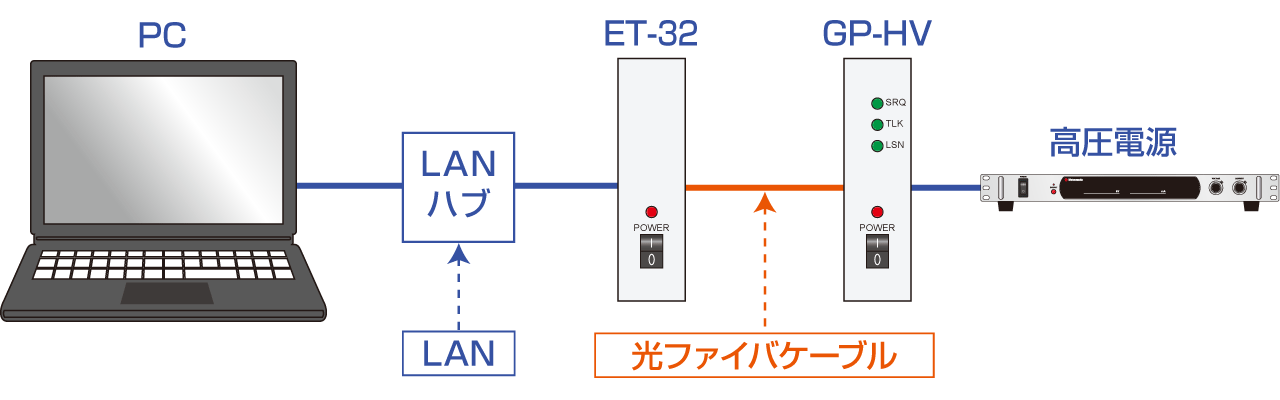

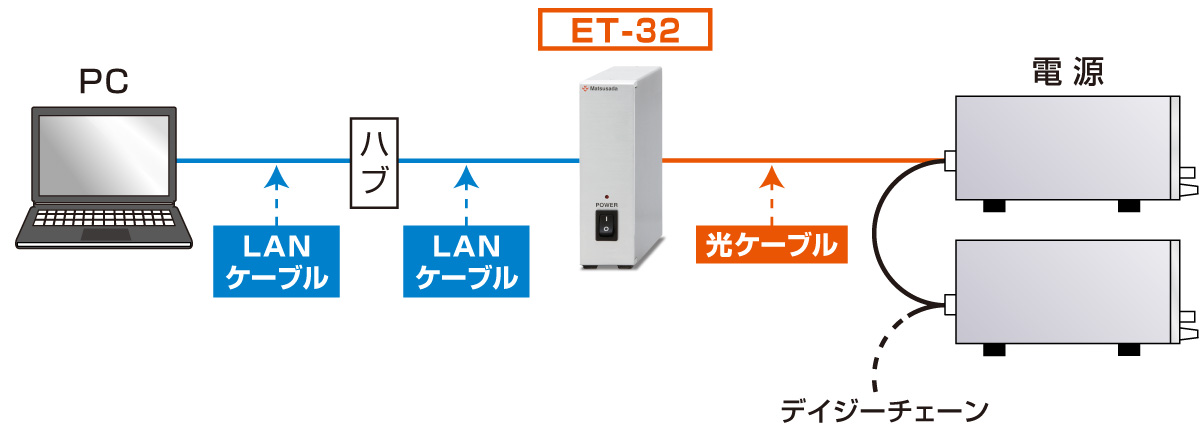

LAN用 光変換アダプタ：ET-32
LANで多数の電源を制御する場合に用いるアダプタです。
1台のET-32で合計32台まで接続可。
| ダイレクトに接続して使用可能なモデル | 光インターフェースオプション「-LGob」付きモデル |
|---|---|
| GP-HVを介して使用可能なモデル | HAR/HARb、 HARH、 HEP、 HEPP、 XPgR、 XKgR、 HERR、 HJPM、 HUNS、 HUNA、 HMBR-R(12W)、 HXRシリーズ |
| GP-PLを介して使用可能なモデル | PLJシリーズ |
オプション
- -L(U)
100Vac～240Vac 50Hz/60Hz 単相入力
ご発注方法
型名の後にオプション記号をアルファベット順でつけてください。〈例〉ET-32-L(U)
CEを選択される場合のご発注方法
オプション-L(U)を選択いただき、型名の後に“-CE”をつけてください。〈例〉ET-32-L(U)-CE
一般仕様・外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。

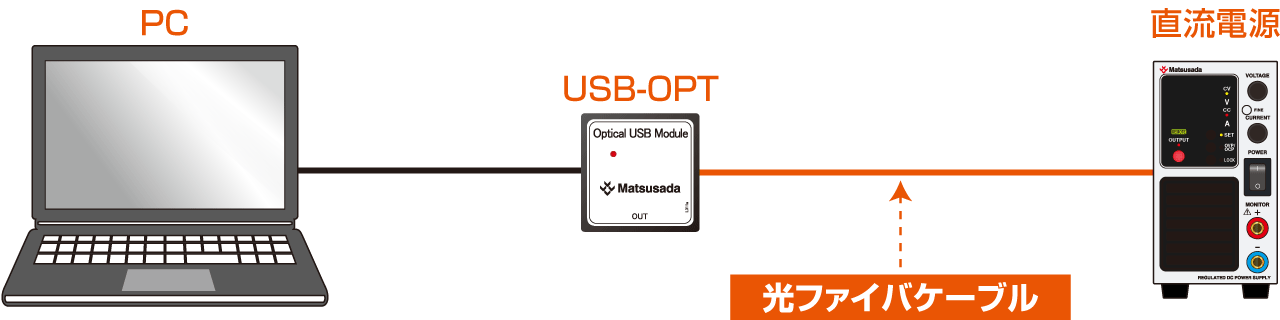

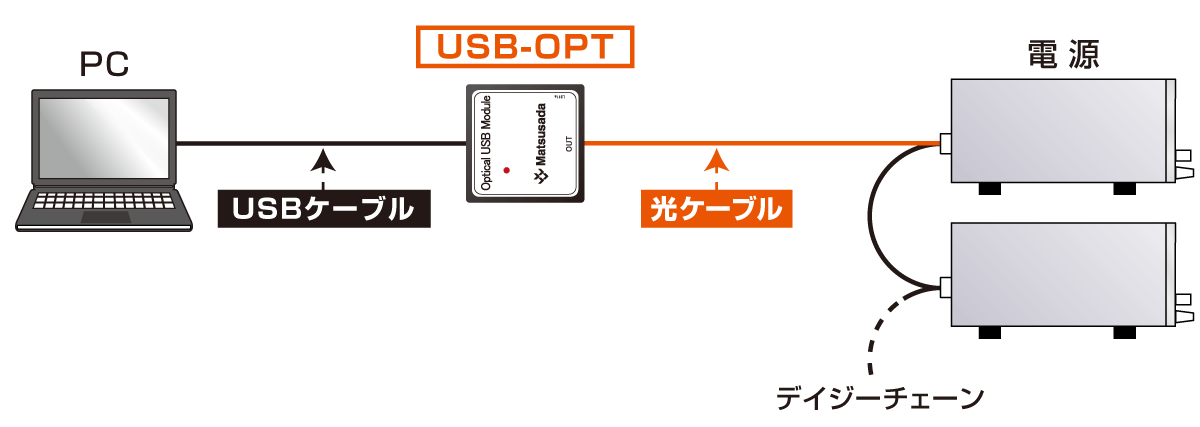

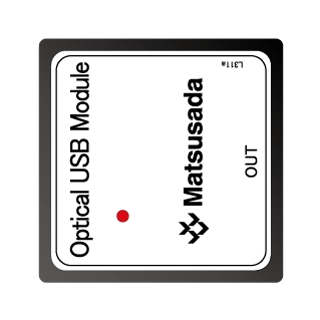

USB用 光接続アダプタ：USB-OPT
USBで多数の電源を制御する場合に用いるアダプタです。
1台のUSB-OPTで合計32台まで接続可能。
| ダイレクトに接続して使用可能なモデル | 光インターフェースオプション「-LGob」付きモデル |
|---|---|
| GP-HVを介して使用可能なモデル | HAR/HARb、 HARH、 HEP、 HEPP、 XPgR、 XKgR、 HER/HERR、 HJPM、 HJR、 HUNA、 HUNS、 HUNG、 HMBR-R(12W)、 HXRシリーズ |
| GP-PLを介して使用可能なモデル | PLJシリーズ |
ご発注方法
モデル名：USB-OPT
一般仕様・外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。

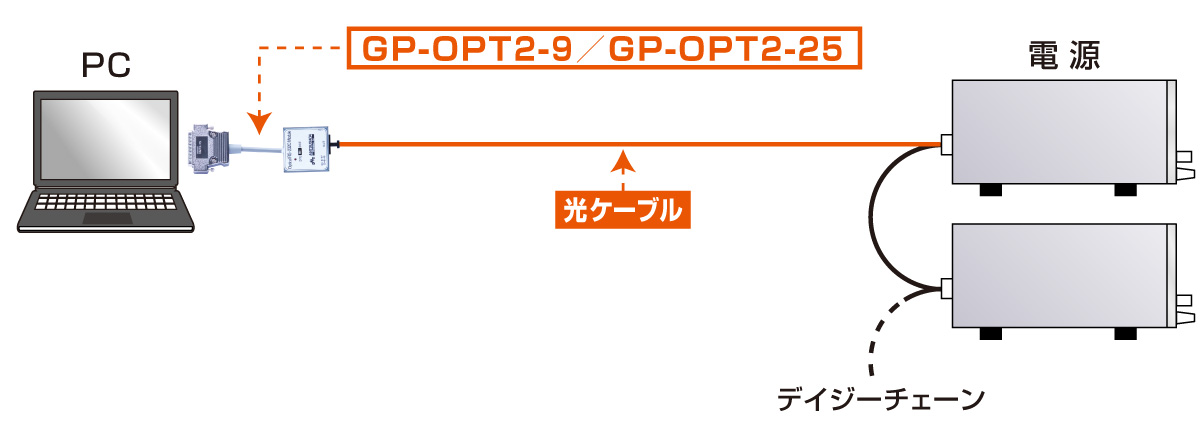

RS-232C用 光接続アダプタ：GP-OPT2-9/GP-OPT2-25
RS-232Cで多数の電源を制御する場合に用いるアダプタです。
1台のGP-OPT2-9/GP-OPT2-25で合計32台まで接続可能。
| ダイレクトに接続して使用可能なモデル | 光インターフェースオプション「-LGob」付きモデル |
|---|---|
| GP-HVを介して使用可能なモデル | HAR/HARb、 HARH、 HEP、 HEPP、 XPgR、 XKgR、 HERR、 HJPM、 HUNS、 HUNA、 HMBR-R(12W)、 HXRシリーズ |
| GP-PLを介して使用可能なモデル | PLJシリーズ |
オプション
- -L(#4)：Dsub取付ネジ インチネジ(#4)
(GP-OPT2-25に適用)
ご発注方法
型名の後にオプション記号をアルファベット順でつけてください。
〈例〉GP-OPT2-25-L(#4)
一般仕様・外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。

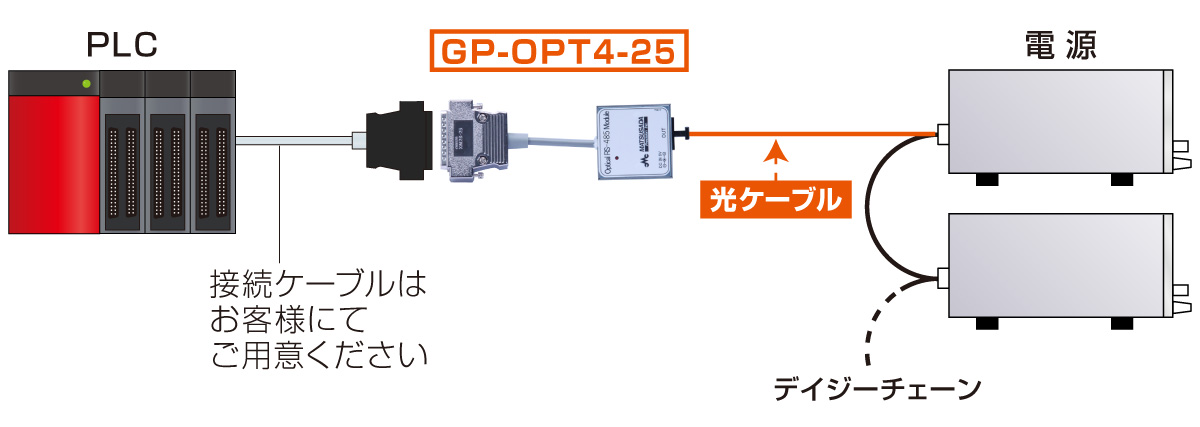

RS-485用 光変換アダプタ：GP-OPT4-25
RS-485で多数の電源を制御する場合に用いるアダプタです。
1台のGP-OPT4-25で合計32台まで接続可能。
| ダイレクトに接続して使用可能なモデル | 光インターフェースオプション「-LGob」付きモデル |
|---|---|
| GP-HVを介して使用可能なモデル | HAR/HARb、 HARH、 HEP、 HEPP、 XPgR、 XKgR、 HERR、 HJPM、 HUNS、 HUNA、 HMBR-R(12W)、 HXRシリーズ |
| GP-PLを介して使用可能 | PLJシリーズ |
オプション
- -L(#4)
Dsub取付ネジ インチネジ(#4)
ご発注方法
型名の後にオプション記号をアルファベット順でつけてください。
〈例〉GP-OPT4-25-L(#4)
一般仕様・外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。

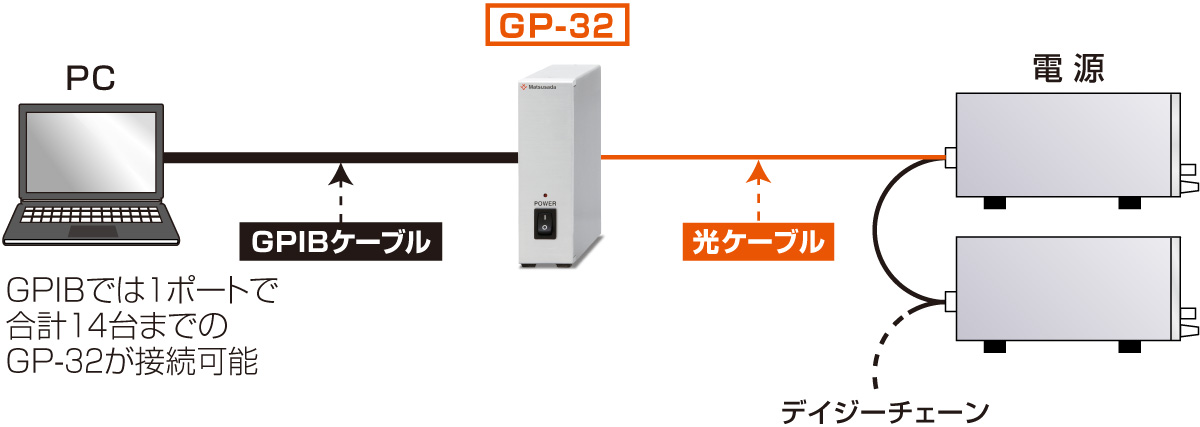

GPIB用 光変換アダプタ：GP-32（2028年12月 販売終了予定）
GPIBで多数の電源を制御する場合に用いるアダプタです。
1台のGP-32で合計32台まで接続可能。
| ダイレクトに接続して使用可能なモデル | 光インターフェースオプション「-LGob」付きモデル |
|---|---|
| GP-HVを介して使用可能 | HAR/HARb、 HARH、 HEP、 HEPP、 XPgR、 XKgR、 HERR、 HJPM、 HUNS、 HUNA、 HMBR-R(12W)、 HXRシリーズ |
| GP-PLを介して使用可能なモデル | PLJシリーズ |
オプション
- -L(U)
100Vac～240Vac 50Hz/60Hz 単相入力
ご発注方法
型名の後にオプション記号をアルファベット順でつけてください。〈例〉GP-32-L(U)
CEを選択される場合のご発注方法
オプション-L(U)を選択いただき、型名の後に“-CE”をつけてください。〈例〉GP-32-L(U)-CE
一般仕様・外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。
デジタル通信アダプタ

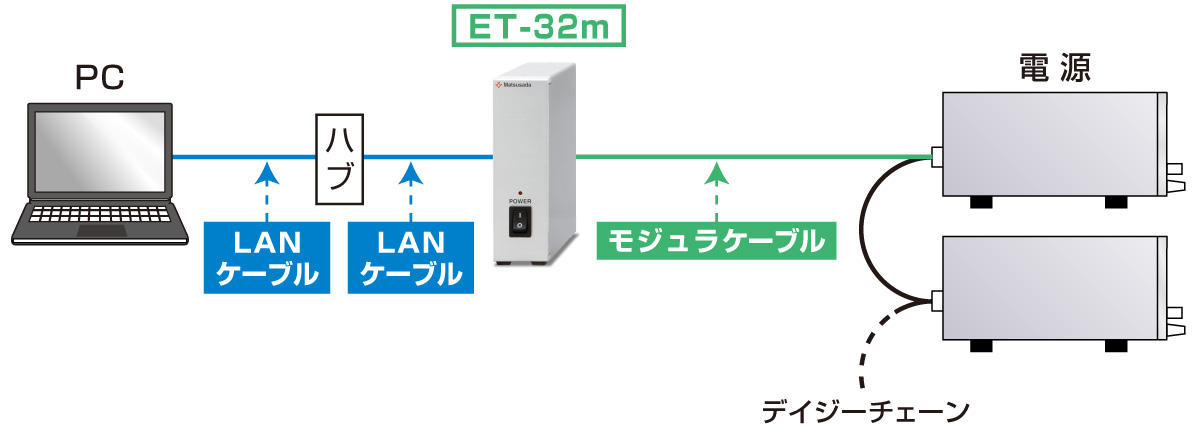

LAN用 変換アダプタ：ET-32m
LANで多数の電源を制御する場合に用いるアダプタです。
1台のET-32mで合計16台まで接続可能。
| 松定プレシジョンオリジナルの デジタル通信ポートを備えた製品との通信に対応 |
P4K-36、 P4K-80、 PK、 PKT、 TB、 PRK/PRKJ、 PVCE、 EG、 EGS、 EH/EHH、 EZシリーズ |
|---|---|
| 本体に-LGmbオプションを選択することで 使用可能なモデル |
P4L、 P4LT、 PK-80、 P4KF-80、 ECD、 ECPU、 SRSシリーズ |
オプション
- -L(U)
100Vac～240Vac 50Hz/60Hz 単相入力
ご発注方法
型名の後にオプション記号をアルファベット順でつけてください。〈例〉ET-32-L(U)
CEをの選択される場合ご発注方法
オプション-L(U)を選択いただき、型名の後に“-CE”をつけてください。〈例〉ET-32m-L(U)-CE
一般仕様・外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。

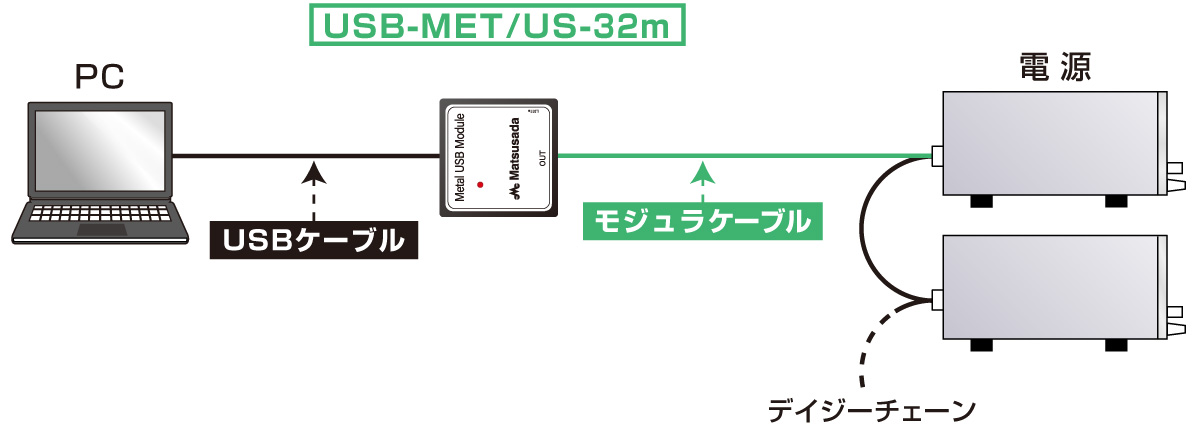

USB用 変換アダプタ：US-32m
USBで多数の電源を制御する場合に用いるアダプタです。
1台のUS-32ｍで合計16台まで接続可能。
| 松定プレシジョンオリジナルの デジタル通信ポートを備えた製品との通信に対応 |
P4K-36、 P4K-80、 PK、 PKT、 TB、 PRK/PRKJ、 PVCE、 EG、 EGS、 EH/EHH、 EZシリーズ |
|---|---|
| 本体に-LGmbオプションを選択することで 使用可能なモデル |
P4L、 P4LT、 P4K-80、 P4KF-80、 ECD、 ECPU、 SRSシリーズ |
オプション
- -L(U)
100Vac～240Vac 50Hz/60Hz 単相入力
ご発注方法
型名の後にオプション記号をアルファベット順でつけてください。〈例〉US-32m-L(U)
CEを選択される場合のご発注方法
オプション-L(U)を選択いただき、型名の後に“-CE”をつけてください。〈例〉US-32m-L(U)-CE
一般仕様・外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。

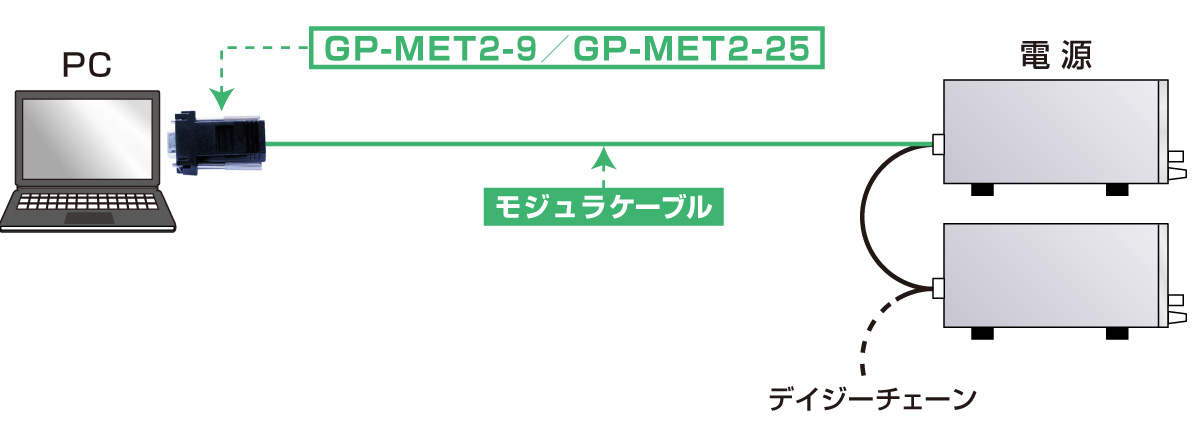

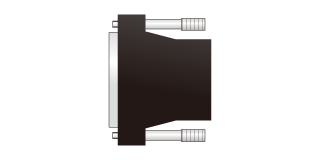

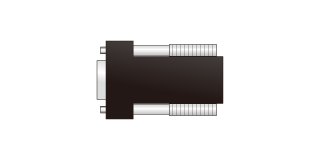

RS-232C用 変換アダプタ：GP-MET2-9/GP-MET2-25
RS-232Cで多数の電源を制御する場合に用いるアダプタです。
1台のGP-MET2-9/GP-MET2-25で合計16台まで接続可能。
| 松定プレシジョンオリジナルの デジタル通信ポートを備えた製品との通信に対応 |
P4K-36、 P4K-80、 PK、 PKT、 TB、 PRK/PRKJ、 PVCE、 EG、 EGS、 EH/EHH、 EZシリーズ |
|---|---|
| 本体に-LGmbオプションを選択することで 使用可能なモデル |
P4L、 P4LT、 PK-80、 P4KF-80、 ECD、 ECPU、 SRSシリーズ |
一般仕様・外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。

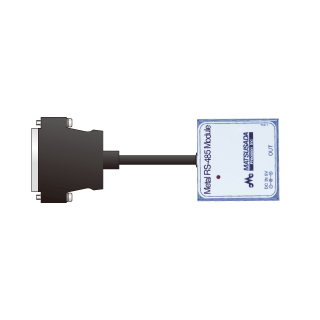

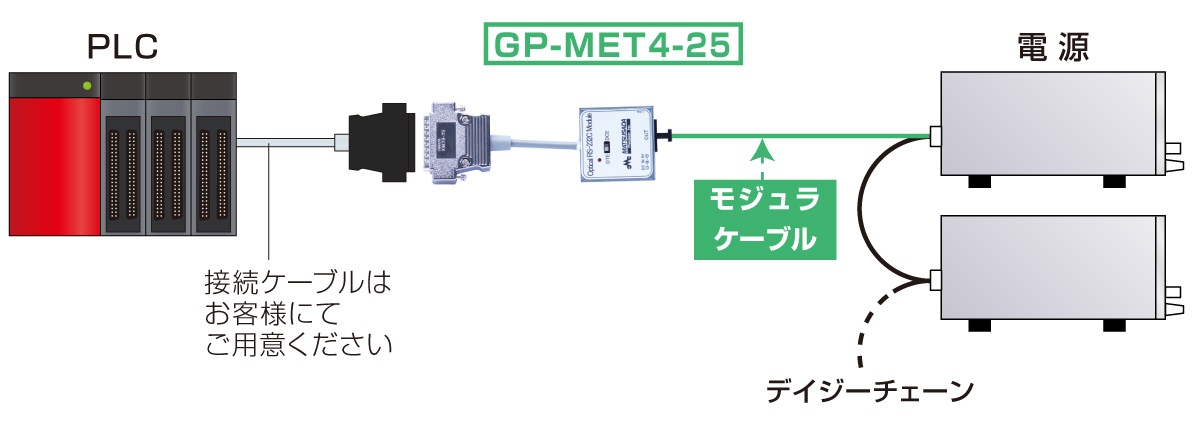

RS-485用 変換アダプタ GP-MET4-25
RS-485で多数の電源を制御する場合に用いるアダプタです。
1台のGP-MET4-25で合計16台まで接続可能。
| 松定プレシジョンオリジナルの デジタル通信ポートを備えた製品との通信に対応 |
P4K-36、 P4K-80、 PK、 PKT、 TB、 PRK/PRKJ、 PVCE、 EG、 EGS、 EH/EHH、 EZシリーズ |
|---|---|
| 本体に-LGmbオプションを選択することで 使用可能なモデル |
P4L、 P4LT、 PK-80、 P4KF-80、 ECD、 ECPU、 SRSシリーズ |
オプション
- -L(#4)
- Dsub取付ネジ インチネジ(#4)
ご発注方法
型名の後にオプション記号をアルファベット順でつけてください。
〈例〉GP-MET4-25-L(#4)
一般仕様・外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。

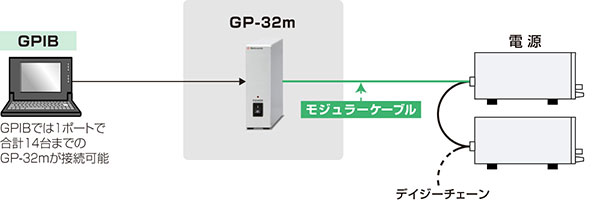

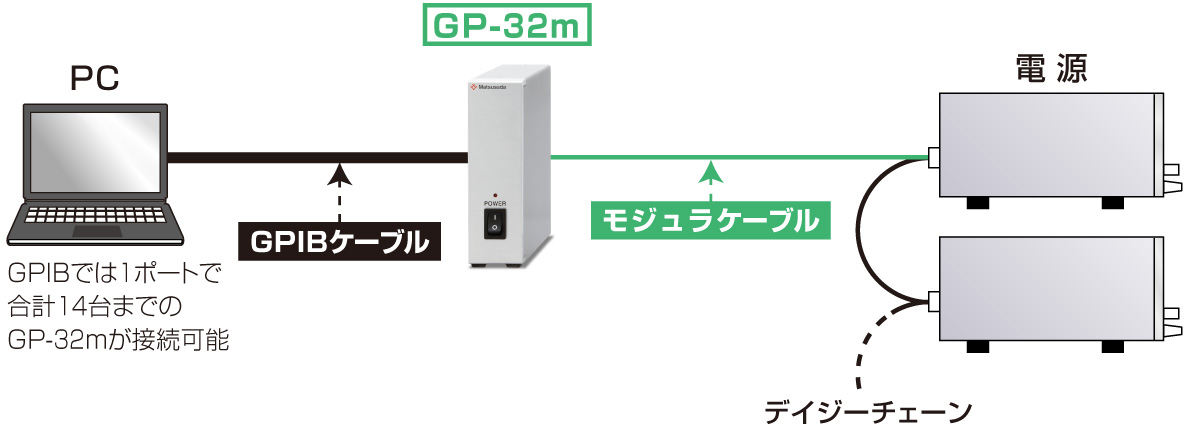

GPIB用 変換アダプタ：GP-32m（2028年12月 販売終了予定）
GPIBで多数の電源を制御する場合に用いるアダプタです。
1台のGP-32mで合計16台まで接続可能。
| 松定プレシジョンオリジナルの デジタル通信ポートを備えた製品との通信に対応 |
P4K-36、 P4K-80、 PK、 PKT、 TB、 PRK/PRKJ、 PVCE、 EG、 EGS、 EH/EHH、 EZシリーズ |
|---|---|
| 本体に-LGmbオプションを選択することで 使用可能なモデル |
P4L、 P4LT、 PK-80、 P4KF-80、 ECD、 ECPU、 SRSシリーズ |
オプション
- -L(U)
100Vac～240Vac 50Hz/60Hz 単相入力
ご発注方法
型名の後にオプション記号をアルファベット順でつけてください。〈例〉GP-32m-L(U)
CEを選択される場合のご発注方法
オプション-L(U)を選択いただき、型名の後に“-CE”をつけてください。〈例〉GP-32m-L(U)-CE
一般仕様・外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。
アナログ電源用デジタル変換アダプタ

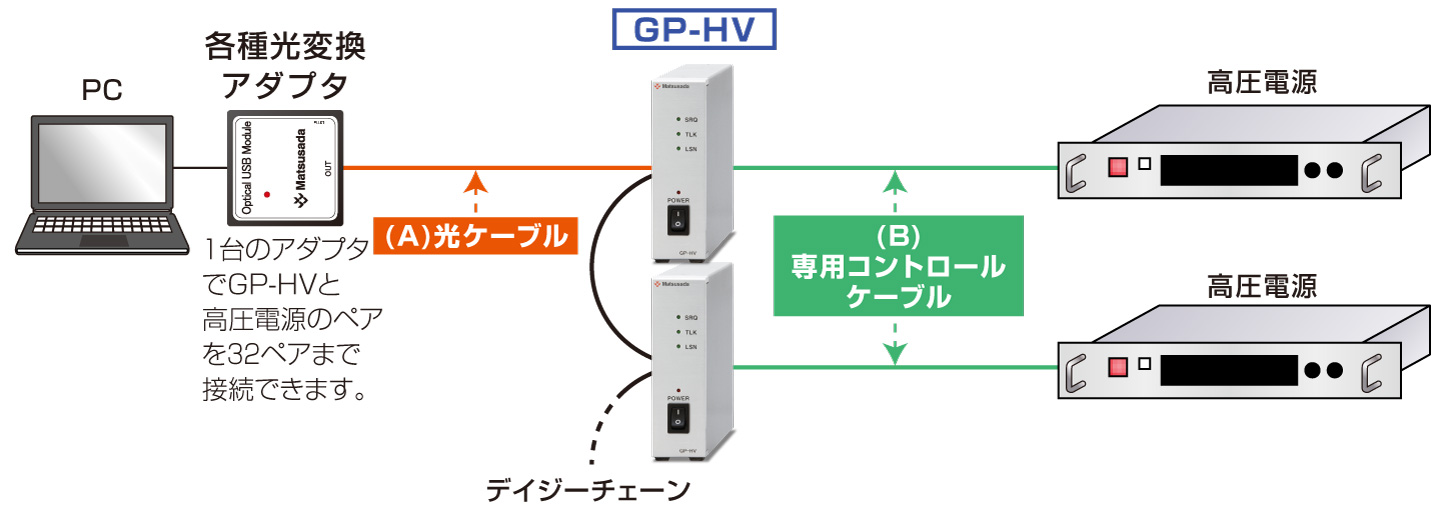

高圧電源用：GP-HV
『コンピュータと高圧電源に距離がある場合、またはノイズの多い環境下にて使用する場合』、『直流電源や交流電源、電子負荷と組合せて使用する場合』などにも最適なシステムです。
| 使用可能なモデル |
|---|
| HAR/HARb、 HARH、 HEP、 HEPP、 HERR、 XPgR、 XKgR、 HJPM、 HJR、 HUNA、 HMBR-R(12W)、 HXRシリーズ |
オプション
- -L(Fc0.5)
GP-光ケーブルを0.5mに変更
- -L(Fc5)
GP-光ケーブルを5mに変更
- -L(Fc10)
GP-光ケーブルを10mに変更
- -L(Fc20)
GP-光ケーブルを20mに変更
- -L(Fc40)
GP-光ケーブルを40mに変更
- -L(U)
100Vac～240Vac 50Hz/60Hz 単相入力
ご発注方法
型名の後にオプション記号をアルファベット順でつけてください。〈例〉GP-HV-L(Fc0.5)(U)(GP-ARケーブル付き)
CEを選択されるの場合ご発注方法
オプション-L(U)を選択いただき、型名の後に“-CE”をつけてください。〈例〉GP-HV-L(Fc0.5)(U)-CE
一般仕様・外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。

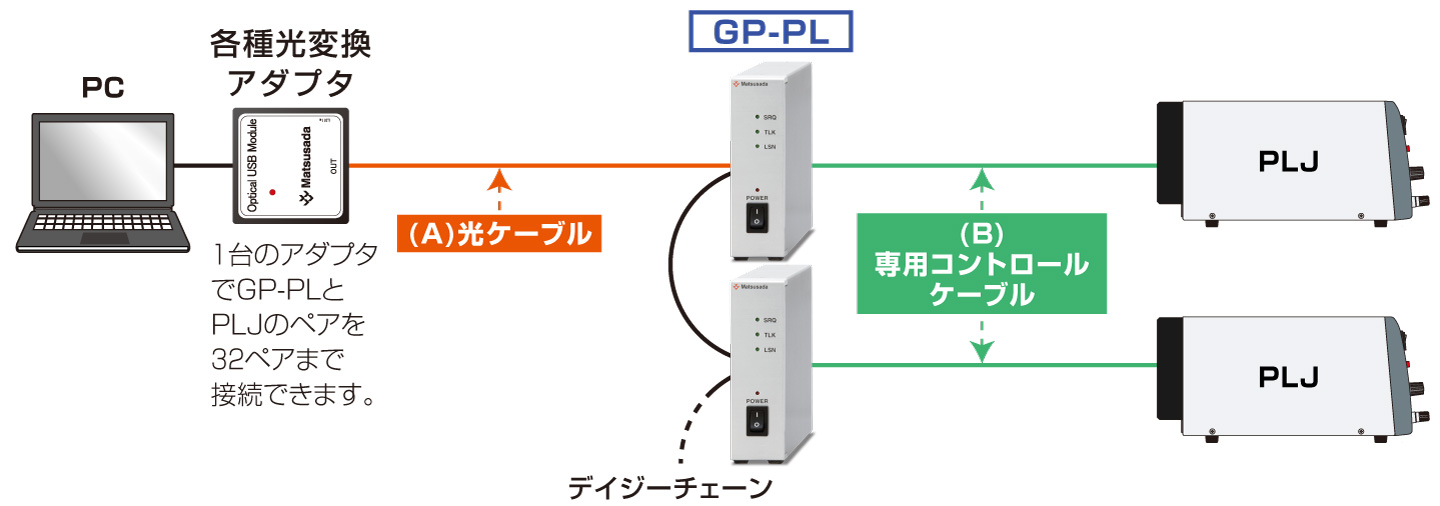

直流電源用：GP-PL
『コンピュータとPLJに距離がある場合』、『PLJを直列動作させる場合』、『ノイズの多い環境下にて使用する場合』、『PLJ以外の直流電源や高圧電源、交流電源、電子負荷と組み合わせて使用する場合』などにも最適なシステムです。
| 使用可能なモデル |
|---|
| PLJシリーズ |
オプション
- -L(H)
-
高耐圧型
直流電源PLJシリーズの120V以上の出力モデルと組み合わせる場合に必要です
- -L(Fc0.5)
GP-光ケーブルを0.5mに変更
- -L(Fc5)
GP-光ケーブルを5mに変更
- -L(Fc10)
GP-光ケーブルを10mに変更
- -L(Fc20)
GP-光ケーブルを20mに変更
- -L(Fc40)
GP-光ケーブルを40mに変更
- -L(U)
100Vac～240Vac 50Hz/60Hz 単相入力
ご発注方法
型名の後にオプション記号をアルファベット順でつけてください。〈例〉GP-PL-LH(Fc0.5)(U)
CEを選択される場合のご発注方法
オプション-L(U)を選択いただき、型名の後に“-CE”をつけてください。〈例〉GP-PL-LH(Fc0.5)(U))-CE
一般仕様・外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。
アプリケーションプログラム
GP-HV、GP-PL用スイープコントロールプログラム
本プログラムは、アナログ電源用デジタル変換アダプタGP-HVやGP-PLで制御可能な直流電源や高圧電源の出力を徐々に変化させるためのプログラムです。
出力を開始する電圧値・電流値、出力が到達する電圧値・電流値およびそれらに到達するまでの時間、到達してからの電圧値・電流値を任意に設定し、それらに従った出力をさせることができます。
キャパシタの化成工程や電子部品のエージング、半導体のバーンイン試験など、電源の出力の緩やかな変化や決められたパターンによる繰り返しが必要な用途に大変便利です。
特徴
- 16bitの高分解能で出力電圧・電流値の細かい設定が可能
- 各電圧値および電流値は独立して設定が可能
- LAN、USB、RS-232C、RS-485およびGPIBによる通信に対応
| 高圧電源用デジタル変換アダプタ | GP-HV |
|---|---|
| 直流電源専用デジタル変換アダプタ | GP-PL |
| 直流電源PRシリーズ | -LGb、-LGob、-LUs1、-LEtオプション装着モデル |
※各製品の詳細についてはそれぞれの個別カタログをご覧ください。
ご発注方法
対応モデル名の後に（s）を追加してください。
〈例〉GP-HV(s)、GP-PL(s)
