ハイパワー組込型高圧電源
HUNSシリーズは、小型設計のAC入力タイプ、ハイパワー高圧電源モジュールです。自動検査装置(ATE)、X線装置、キャパシタ充電などの用途に最適です。リモートコントロール、電圧モニタ・電流モニタも標準で装備しています。0.5kV~40kV、120W~350Wの幅広いラインナップをご用意しています。
概要
- 小型・軽量
- リモートコントロール・モニタ機能標準装備
- CV(定電圧)/CC(定電流)自動切換
- 高効率
- 出力短絡、アーク放電に対する万全の保護機能
用途
- 自動検査装置(ATE)
- 電気泳動・バイオ
- キャパシタチャージ
- X線装置
ラインナップ
120W出力モデル
モデル | 出力電圧 (kV) |
出力電流 (mA) |
リップル (%p-p) |
お問い合わせ |
---|---|---|---|---|
HUNS-0.5P240 | 0~0.5kV | 0~240mA | 0.2%p-p | 購入前 購入後 |
HUNS-1P120 | 0~1kV | 0~120mA | 0.2%p-p | 購入前 購入後 |
HUNS-3P40 | 0~3kV | 0~40mA | 0.2%p-p | 購入前 購入後 |
HUNS-5P24 | 0~5kV | 0~24mA | 0.2%p-p | 購入前 購入後 |
HUNS-10P12 | 0~10kV | 0~12mA | 0.2%p-p | 購入前 購入後 |
HUNS-20P6 | 0~20kV | 0~6mA | 0.2%p-p | 購入前 購入後 |
HUNS-30P4 | 0~30kV | 0~4mA | 0.5%p-p | 購入前 購入後 |
HUNS-33P3.5 | 0~33kV | 0~3.5mA | 0.5%p-p | 購入前 購入後 |
HUNS-35P3.3 | 0~35kV | 0~3.3mA | 0.5%p-p | 購入前 購入後 |
HUNS-40P3 | 0~40kV | 0~3mA | 0.5%p-p | 購入前 購入後 |
モデル | 出力電圧 (kV) |
出力電流 (mA) |
リップル (%p-p) |
お問い合わせ |
---|---|---|---|---|
HUNS-0.5N240 | 0~-0.5kV | 0~240mA | 0.2%p-p | 購入前 購入後 |
HUNS-1N120 | 0~-1kV | 0~120mA | 0.2%p-p | 購入前 購入後 |
HUNS-3N40 | 0~-3kV | 0~40mA | 0.2%p-p | 購入前 購入後 |
HUNS-5N24 | 0~-5kV | 0~24mA | 0.2%p-p | 購入前 購入後 |
HUNS-10N12 | 0~-10kV | 0~12mA | 0.2%p-p | 購入前 購入後 |
HUNS-20N6 | 0~-20kV | 0~6mA | 0.2%p-p | 購入前 購入後 |
HUNS-30N4 | 0~-30kV | 0~4mA | 0.5%p-p | 購入前 購入後 |
HUNS-33N3.5 | 0~-33kV | 0~3.5mA | 0.5%p-p | 購入前 購入後 |
HUNS-35N3.3 | 0~-35kV | 0~3.3mA | 0.5%p-p | 購入前 購入後 |
HUNS-40N3 | 0~-40kV | 0~3mA | 0.5%p-p | 購入前 購入後 |
200W出力モデル
モデル | 出力電圧 (kV) |
出力電流 (mA) |
リップル (%p-p) |
お問い合わせ |
---|---|---|---|---|
HUNS-0.5P400 | 0~0.5kV | 0~400mA | 0.5%p-p | 購入前 購入後 |
HUNS-1P200 | 0~1kV | 0~200mA | 0.2%p-p | 購入前 購入後 |
HUNS-3P67 | 0~3kV | 0~67mA | 0.2%p-p | 購入前 購入後 |
HUNS-5P40 | 0~5kV | 0~40mA | 0.2%p-p | 購入前 購入後 |
HUNS-10P20 | 0~10kV | 0~20mA | 0.2%p-p | 購入前 購入後 |
HUNS-20P10 | 0~20kV | 0~10mA | 0.2%p-p | 購入前 購入後 |
HUNS-30P6.7 | 0~30kV | 0~6.7mA | 0.5%p-p | 購入前 購入後 |
HUNS-40P5 | 0~40kV | 0~5mA | 0.5%p-p | 購入前 購入後 |
モデル | 出力電圧 (kV) |
出力電流 (mA) |
リップル (%p-p) |
お問い合わせ |
---|---|---|---|---|
HUNS-0.5N400 | 0~-0.5kV | 0~400mA | 0.5%p-p | 購入前 購入後 |
HUNS-1N200 | 0~-1kV | 0~200mA | 0.2%p-p | 購入前 購入後 |
HUNS-3N67 | 0~-3kV | 0~67mA | 0.2%p-p | 購入前 購入後 |
HUNS-5N40 | 0~-5kV | 0~40mA | 0.2%p-p | 購入前 購入後 |
HUNS-10N20 | 0~-10kV | 0~20mA | 0.2%p-p | 購入前 購入後 |
HUNS-20N10 | 0~-20kV | 0~10mA | 0.2%p-p | 購入前 購入後 |
HUNS-30N6.7 | 0~-30kV | 0~6.7mA | 0.5%p-p | 購入前 購入後 |
HUNS-40N5 | 0~-40kV | 0~5mA | 0.5%p-p | 購入前 購入後 |
300~350W出力モデル
モデル | 出力電圧 (kV) |
出力電流 (mA) |
リップル (%p-p) |
お問い合わせ |
---|---|---|---|---|
HUNS-0.5P700 | 0~0.5kV | 0~700mA | 0.5%p-p | 購入前 購入後 |
HUNS-1P350 | 0~1kV | 0~350mA | 0.3%p-p | 購入前 購入後 |
HUNS-1.5P200 | 0~1.5kV | 0~200mA | 0.3%p-p | 購入前 購入後 |
HUNS-3P117 | 0~3kV | 0~117mA | 0.3%p-p | 購入前 購入後 |
HUNS-5P70 | 0~5kV | 0~70mA | 0.3%p-p | 購入前 購入後 |
HUNS-10P35 | 0~10kV | 0~35mA | 0.3%p-p | 購入前 購入後 |
HUNS-20P17.5 | 0~20kV | 0~17.5mA | 0.3%p-p | 購入前 購入後 |
HUNS-30P11.7 | 0~30kV | 0~11.7mA | 0.5%p-p | 購入前 購入後 |
HUNS-40P8.7 | 0~40kV | 0~8.7mA | 0.5%p-p | 購入前 購入後 |
モデル | 出力電圧 (kV) |
出力電流 (mA) |
リップル (%p-p) |
お問い合わせ |
---|---|---|---|---|
HUNS-0.5N700 | 0~-0.5kV | 0~700mA | 0.5%p-p | 購入前 購入後 |
HUNS-1N350 | 0~-1kV | 0~350mA | 0.3%p-p | 購入前 購入後 |
HUNS-1.5N200 | 0~-1.5kV | 0~200mA | 0.3%p-p | 購入前 購入後 |
HUNS-3N117 | 0~-3kV | 0~117mA | 0.3%p-p | 購入前 購入後 |
HUNS-5N70 | 0~-5kV | 0~70mA | 0.3%p-p | 購入前 購入後 |
HUNS-10N35 | 0~-10kV | 0~35mA | 0.3%p-p | 購入前 購入後 |
HUNS-20N17.5 | 0~-20kV | 0~17.5mA | 0.3%p-p | 購入前 購入後 |
HUNS-30N11.7 | 0~-30kV | 0~11.7mA | 0.5%p-p | 購入前 購入後 |
HUNS-40N8.7 | 0~-40kV | 0~8.7mA | 0.5%p-p | 購入前 購入後 |
仕様
一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。
オプション
- -L(115V)
-
入力115Vac±10%
- -L(200V)
-
入力200Vac±10%
- -L(230V)
-
入力230Vac±10%
ご発注方法
ご発注時は、上記のオプション記号を型名の後につけてください。
〈例〉HUNS-0.5P240-L(200V)
(アルファベット、入力電圧順につけてください。)
別売品
【標準添付】 全てのモデル [-L(115V)オプション時も含む] |
CABLE TYPE1 | 125 V / 10 A | 2.5 m 固定長 |
||
---|---|---|---|---|---|
【標準添付】 -L(200V)、 -L(230V)オプション時 |
CABLE TYPE3 | 250 V / 10 A | 2.5 m 固定長 |
||
【別売】 -L(200V)、 -L(230V)オプション時 |
CABLE TYPE4 | 250 V / 10 A | 2.5 m 固定長 |
【標準添付】 1kV~10kVモデル |
CN-15-MHVP | 2.5m長 長さ指定可能 |
|
---|---|---|---|
【標準添付】 20kV~30kVモデル |
CN-30-MHVP | 2.5m長 長さ指定可能 |
|
【標準添付】 33kV~40kVモデル |
CN-45-MHVP | 2.5m長 長さ指定可能 |
※出力ケーブルの詳細はCNシリーズをご参照ください。
- 電源/電子負荷用シーケンスソフトウェア
-
PSS2シリーズ
PSS2は、簡単な設定で松定プレシジョン製の各種電源や電子負荷、電源用デジタルコントローラをシーケンス動作させることができる専用ソフトです。電子部品のエージング試験やバーンイン試験、耐電圧試験、自動車電装品の耐久試験、断続/連続動作試験や各種シミュレーション試験などに最適です。
詳しくは、製品ページをご確認ください。
接続図
接続図については、こちらよりカタログをダウンロードし、ご参照ください。
外形寸法
外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

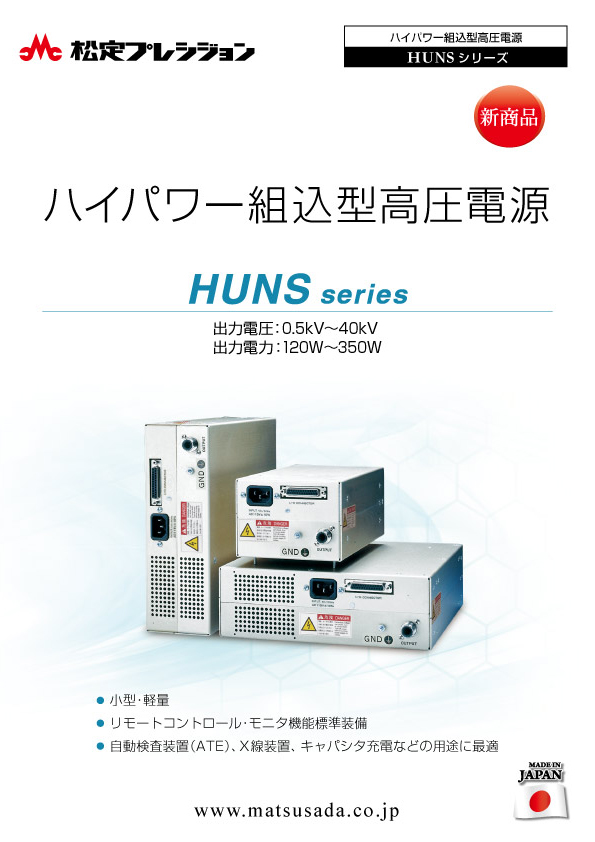

HUNSシリーズカタログ
