定電流タイプ高圧電源

定電流動作

  • 開放電圧：1.5kV～10kV
  • 出力電流：100µA、1000µA

小型組込型高圧定電流モジュール電源

HSUR シリーズは、負荷変動時でも出力電流を一定に保つ定電流型高圧電源モジュールです。定電圧型高圧電源では、負荷変動による電流変動が発生する場合がありますが、定電流制御により安定した電流供給が可能です。電子写真プロセス、静電印加、イオン生成などの用途に適しています。

特長

  • 小型組込型
  • 高精度、高安定性、低リップル
  • リモート出力ON/OFF制御端子付
  • 電流モニタ端子付
  • 過電圧保護

主な用途

  • 電子写真プロセス
  • コロナ帯電
  • 静電印加
  • イオナイザ
  • 高電界印加試験
  • 放電・プラズマ研究
  • 絶縁材料評価

ラインナップ

正極性モデル
モデル 開放電圧 出力電流 入力電流 [typical] お問い合わせ
HSUR-1.5P0.1 1.5 kVdc 100 µA 150 mA 購入前 購入後
HSUR-1.5P1 1000 µA 200 mA 購入前 購入後
HSUR-3P0.1 3 kVdc 100 µA 150 mA 購入前 購入後
HSUR-3P1 1000 µA 300 mA 購入前 購入後
HSUR-6P0.1 6 kVdc 100 µA 200 mA 購入前 購入後
HSUR-6P1 1000 µA 450 mA 購入前 購入後
HSUR-10P0.1 10 kVdc 100 µA 200 mA 購入前 購入後
負極性モデル
モデル 開放電圧 出力電流 入力電流 [typical] お問い合わせ
HSUR-1.5N0.1 -1.5 kVdc 100 µA 150 mA 購入前 購入後
HSUR-1.5N1 1000 µA 200 mA 購入前 購入後
HSUR-3N0.1 -3 kVdc 100 µA 150 mA 購入前 購入後
HSUR-3N1 1000 µA 300 mA 購入前 購入後
HSUR-6N0.1 -6 kVdc 100 µA 200 mA 購入前 購入後
HSUR-6N1 1000 µA 450 mA 購入前 購入後
HSUR-10N0.1 -10 kVdc 100 µA 200 mA 購入前 購入後

仕様

入力電圧
24Vdc
出力電圧制御
外部ポテンショメータ5kΩまたは外部コントロール電圧（Icon-in）による

一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。

機能

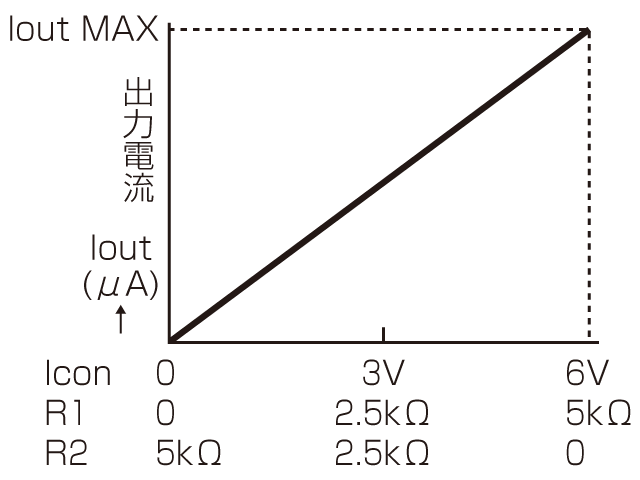

出力電流設定特性

下記特性グラフにおいてコントロール電圧値又は抵抗値を可変することにより、出力電流を制御できます。

出力電流設定特性の出力イメージ図

接続図

接続図については、こちらよりカタログをダウンロードし、ご参照ください。

外形寸法

外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。
