X線電源モジュール（陽極接地型／陰極接地型）
XPgM/XKgMシリーズは、安定したX線出力を発生する内臓フィラメント電源により、低いリップルを維持しながら高い安定性を実現するX線用電源です。
インターロック機能は、より安全で便利な操作のためにインストールされている多くの機能の1つです。
LAN、USB、RS-232C、RS-485、GPIBを介してのデジタル制御が可能です。
特長・概要
- 出力電力300W、600Wモデルもラインナップ
- DCフィラメント電源内蔵(陰極接地型X線管用)
- フローティングされたACフィラメント電源内蔵(陽極接地型X線管用)
- 低リップル、高安定
- デジタルインターフェース
用途
- XRF(蛍光X線分析)
- XRD(X線回折)
- X線非破壊検査
対応X線管
シールド型X線管、モールド型Ｘ線管、ガラスＸ線管、ベリリウム窓Ｘ線管、セラミックスＸ線管、小型Ｘ線管、マイクロＸ線管、XRF用Ｘ線管、XRD用Ｘ線管など
ラインナップ
| モデル | 最大出力 | お問い合わせ | |
|---|---|---|---|
| 電圧 | 電流 | ||
| XKgM-50P6 | 50kV | 6mA | 購入後 |
| XKgM-50P12 | 12mA | 購入後 | |
| XKgM-60P5 | 60kV | 5mA | 購入後 |
| XKgM-60P10 | 10mA | 購入後 | |
| XKgM-70P4.3 | 70kV | 4.3mA | 購入後 |
| XKgM-70P8.6 | 8.6mA | 購入後 | |
| モデル | 最大出力 | お問い合わせ | |
|---|---|---|---|
| 電圧 | 電流 | ||
| XPgM-50N6 | -50kV | 6mA | 購入後 |
| XPgM-50N12 | 12mA | 購入後 | |
| XPgM-60N5 | -60kV | 5mA | 購入後 |
| XPgM-60N10 | 10mA | 購入後 | |
| XPgM-70N4.3 | -70kV | 4.3mA | 購入後 |
| XPgM-70N8.6 | 8.6mA | 購入後 | |
仕様
仕様については、こちらよりカタログをダウンロードし、ご参照ください。
オプション
- -LEt
-
LANインターフェースボード
LANを介してのデジタル制御を可能にします。
ご発注方法
ご発注時は上記オプション記号を型名の後につけてください。（アルファベット、数字、入力電圧順）
〈例〉XKgM-50P6-LEt
別売品
|
【標準添付】 XKgM用 |
CN-XKgM(2.5) |
|
2.5m長 |
|---|
| 【標準添付】 300W以下モデル |
CABLE TYPE1 |
|
 3ピンプラグ付 |
125Vac/10A | 2.5 m 固定長 |
|---|---|---|---|---|---|
| 【標準添付】 600Wモデル |
CABLE TYPE3 |
|
 端末オープン |
250Vac/10A | 2.5 m 固定長 |
- 光アイソレーションアダプタ・アナログ電源用デジタルアダプタ
-
光ファイバーを使った通信方式を採用し、工場内などノイズの多い環境や遠距離の制御でも極めて信頼性の高い通信が可能です。光ファイバーを利用することにより、電気的に絶縁されるので電位差のある電源構成でも安全な動作が可能です。
- 用途：LAN、USB、RS-232C、RS-485、GPIBで高圧電源を制御する場合に用いるシステムです。
- 接続：各インターフェースのアダプタは、光ファイバケーブルでGP-HVに接続されます。
GP-HVと高圧電源は専用のコントロールケーブルで接続されます。 - ユニット数：1台のアダプタでGP-HVと高圧電源のペアを32ペアまで接続できます。
GPIBの場合はアドレスを用いて高圧電源を最大448台（14アドレス×32台）まで接続できます。 - 特長：『コンピュータと高圧電源に距離がある場合、またはノイズの多い環境下にて使用する場合』、『直流電源と組合せて使用する場合』などにも最適なシステムです。
ケーブル長は標準2mですが、オプションにより、最大40mまで延長することができます
-
光アイソレーションアダプタ
- ET-32：LAN用 光変換アダプタ
- USB-OPT：USB用 光変換アダプタ
- GP-OPT2-9：RS-232C(9ピン)用 光変換アダプタ
- GP-OPT2-25：RS-232C(25ピン)用 光変換アダプタ
- GP-OPT4-25：RS-485(25ピン)用 光変換アダプタ
- GP-32：GPIB用光変換アダプタ
アナログ電源用デジタルアダプタ
- GP-HV
光ファイバを用いた通信例
アダプタについて詳しくは、GP/ET/USBのページをご覧ください。
接続図
接続図については、こちらよりカタログをダウンロードし、ご参照ください。
外形寸法
外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

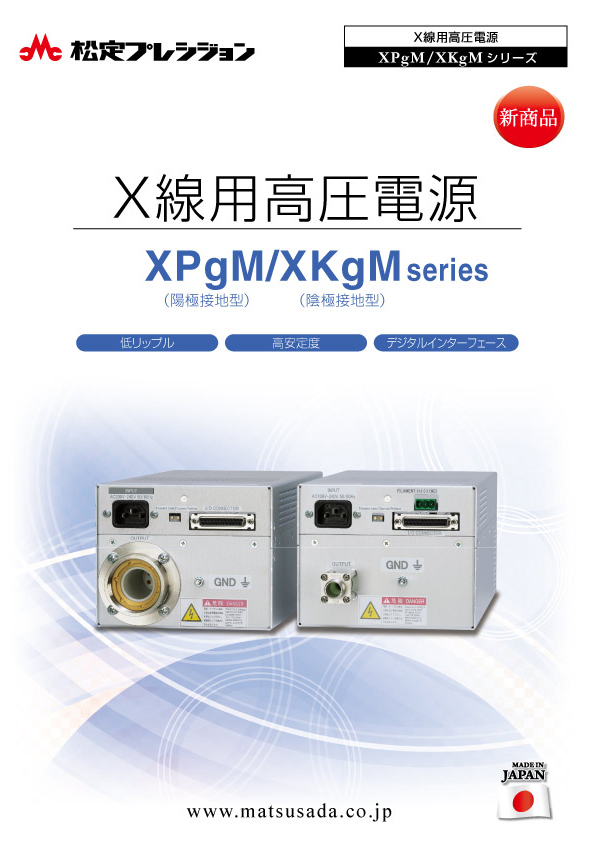

XPgM/XKgMシリーズカタログ【販売終了】
更新日：2023/8/1 Rev.03
PDF(1,861KB)
-
X線管用高圧電源 総合カタログ
更新日：2024/4/18 rev.03
PDF(2,786KB)
-
