陰極接地型
X線用高圧電源

高安定度、低リップル

  • 30kV~160kV
  • 0.21mA~67mA
  • 15W~4000W

陰極接地型X線用高圧電源

本機は高安定度、低リップルの正極高圧電源とフィラメント電源を内蔵したX線用の高圧電源です。安定したX線を発生させる事ができます。安全の為のインターロック機能をはじめ、オペレートに必要な機能を全て 標準で備えております。
デジタルコントローラGP/ET/USBシリーズとの組合せで、LAN、USB、GPIB、RS-232C、RS-485制御が可能です。

概要

  • X線非破壊検査や、蛍光X線分析(XRF)用X線管向けにデザインされた高圧電源
  • 最大出力4kWモデルもラインナップ
  • 陰極接地型X線管用
  • フィラメント電源内蔵
  • 高安定度、低リップル
  • デジタル通信が可能
  • 各種安全機能装備

用途

対応X線管

XRF用X線管、水冷式X線管、シールド型X線管、モールド型X線管、ガラスX線管、ベリリウム窓X線管、セラミックスX線管

ラインナップ

モデル 出力電圧 出力電流 出力電力 お問い合わせ
XKgR-30P0.5 30kV 0.5mA 15W 購入前 購入後
XKgR-30P1 1mA 30W 購入前 購入後
XKgR-30P2 2mA 60W 購入前 購入後
XKgR-30P3.3 3.3mA 100W 購入前 購入後
XKgR-40P0.5 40kV 0.5mA 20W 購入前 購入後
XKgR-40P0.75 0.75mA 30W 購入前 購入後
XKgR-40P1.5 1.5mA 60W 購入前 購入後
XKgR-40P2.5 2.5mA 100W 購入前 購入後
XKgR-40P3.75 3.75mA 150W 購入前 購入後
XKgR-50P0.6 50kV 0.6mA 30W 購入前 購入後
XKgR-50P1.2 1.2mA 60W 購入前 購入後
XKgR-50P2 2mA 100W 購入前 購入後
XKgR-50P4 4mA 200W 購入前 購入後
XKgR-50P3 3mA 150W 購入前 購入後
XKgR-60P0.5 60kV 0.5mA 30W 購入前 購入後
XKgR-60P1 1mA 60W 購入前 購入後
XKgR-60P1.6 1.6mA 100W 購入前 購入後
XKgR-60P2.5 2.5mA 150W 購入前 購入後
XKgR-60P50 50mA 3000W 購入前 購入後
XKgR-60P67 67mA 4000W 購入前 購入後
XKgR-80P0.37 80kV 0.37mA 30W 購入前 購入後
XKgR-80P0.75 0.75mA 60W 購入前 購入後
XKgR-80P1.25 1.25mA 100W 購入前 購入後
XKgR-80P1.87 1.87mA 150W 購入前 購入後
XKgR-80P40 40mA 3200W 購入前 購入後
XKgR-80P50 50mA 4000W 購入前 購入後
XKgR-100P0.3 100kV 0.3mA 30W 購入前 購入後
XKgR-100P0.6 0.6mA 60W 購入前 購入後
XKgR-100P1 1mA 100W 購入前 購入後
XKgR-100P1.5 1.5mA 150W 購入前 購入後
XKgR-100P3 3mA 300W 購入前 購入後
XKgR-120P0.25 120kV 0.25mA 30W 購入前 購入後
XKgR-120P0.5 0.5mA 60W 購入前 購入後
XKgR-120P0.83 0.83mA 100W 購入前 購入後
XKgR-120P1.25 1.25mA 150W 購入前 購入後
XKgR-120P2.5 2.5mA 300W 購入前 購入後
XKgR-140P0.21 140kV 0.21mA 30W 購入前 購入後
XKgR-140P0.42 0.42mA 60W 購入前 購入後
XKgR-140P0.71 0.71mA 100W 購入前 購入後
XKgR-140P1.07 1.07mA 150W 購入前 購入後
XKgR-140P2.14 2.14mA 300W 購入前 購入後
XKgR-160P0.62 160kV 0.62mA 100W 購入前 購入後
XKgR-160P0.93 0.93mA 150W 購入前 購入後
XKgR-160P1.87 1.87mA 300W 購入前 購入後

仕様

一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。

オプション

-LB

バイアス出力
-300V(可変)、2.5mA

-LT1

インターロックリモートリセット
出力自動復帰防止リモートリセット(旧:停電保護リモートリセット)

-L(200V)

200Vac~240Vac 単相入力(300W以下モデルのみ)

-L(200V1P)

200Vac~220Vac 単相入力(3000Wモデルのみ)

-L(5m)

出力ケーブル長変更
30kV~60kV用高圧出力ケーブルの長さが標準の2.5mから5mに変更となります。

ご発注方法

ご発注時は、上記のオプション記号を型名の後につけてください。
〈例〉XKgR-30P1-LB(200V)CN-30-MHVP(5)
(アルファベット、入力電圧順につけてください。)
(標準以外の出力ケーブル長の場合、長さを明記してください。)

別売品

ケーブル

入力ケーブル
モデル ケーブルタイプ 電源入力端形状図 入力形状図 定格電圧 最大電流
【標準添付】
15W~300Wモデル
CABLE TYPE1 CABLEシリーズ CABLEシリーズ 125 V / 10 A 2.5 m
固定長
【標準添付】
15W~300Wモデルの
-L(200V)オプション時
CABLE TYPE3 CABLEシリーズ CABLEシリーズ 250 V / 10 A 2.5 m
固定長
【別売】
3000Wモデルの
-L(200V)オプション時
CABLE TYPE5 CABLEシリーズ CABLEシリーズ 300 V / 25 A 2.5 m
【別売】
3000W~4000Wモデル
CABLE TYPE6 CABLEシリーズ CABLEシリーズ 600 V / 25 A 2.5 m
高電圧出力ケーブル・コネクタ
【標準添付】 30kVモデル CN-30-MHVP CN-35-MHVP 2.5m長
長さ指定可能
【標準添付】 40kVモデル CN-45-MHVP CN-45-MHVP 2.5m長
長さ指定可能
【標準添付】 50kV、60kVモデル CN-60-MHVP CN-60-MHVP 2.5m長
長さ指定可能
【標準添付】 80kV~120kVモデル CN-120AR-MHVP CN-120AR-MHVP 2.5m長
長さ指定可能

※ケーブル長5mをお求めの場合、型名の後に、(5)を追加してください。〈例〉CN-120AR-MHVP(5)

【別売】 140kV、160kVモデル CNXK-160-3P(5)
CNXK-160-3P(10)
CN-XK-160-3P ケーブル長
(5)=5m(固定長)
(10)=10m(固定長)

※出力ケーブルの詳細はCNシリーズカタログをご参照ください。

光通信

光ファイバーを使った通信方式を採用し、工場内などノイズの多い環境や遠距離の制御でも極めて信頼性の高い通信が可能です。光ファイバーを利用することにより、電気的に絶縁されるので電位差のある電源構成でも安全な動作が可能です。

GP/ET/USBシリーズ|電源用デジタルコントローラー|松定プレシジョン
用途
LAN、USB、RS-232C、RS-485、GPIBで高圧電源を制御する場合に用いるシステムです。
接続
各インターフェースのアダプタは、光ファイバケーブルでGP-HVに接続されます。 GP-HVと高圧電源は専用のコントロールケーブルで接続されます。
ユニット数
1台のアダプタでGP-HVと高圧電源のペアを32ペアまで接続できます。 GPIBの場合はアドレスを用いて高圧電源を最大448台(14アドレス×32台)まで接続できます。
特長
『コンピュータと高圧電源に距離がある場合、またはノイズの多い環境下にて使用する場合』、 『直流電源と組合せて使用する場合』などにも最適なシステムです。 ケーブル長は標準2mですが、オプションにより、最大40mまで延長することができます。

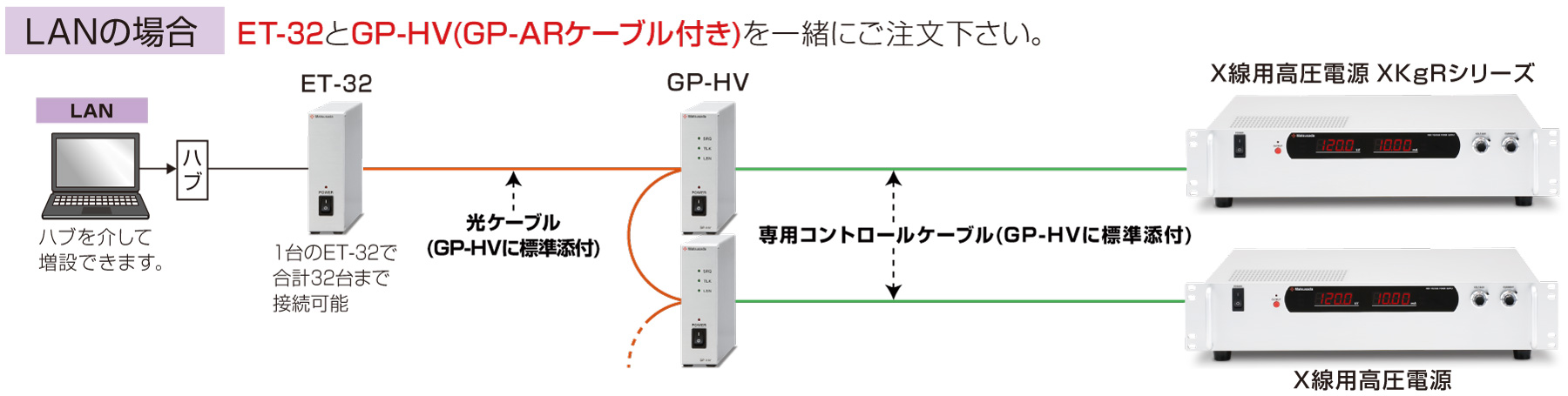

通信例
光通信_LANの場合|XKgRシリーズ|高圧電源 ラックマウント|松定プレシジョン

詳しくは、こちらよりカタログをダウンロードし、ご参照ください。

その他

陽極接地型X線用高圧電源 XPgRシリーズ(スイッチング方式)

  • X線回折(XRD)やX線非破壊検査用X線管向けにデザインされた高圧電源
  • 最大出力3kW、4kWモデルもラインナップ
  • 陽極接地型X線管用
  • フローティングされた交流フィラメント電源内蔵
  • 高安定度、低リップル
  • デジタル通信が可能
  • 各種安全機能装備

本機は高安定度、低リップルの負極高圧電源とフローティングされた交流フィラメント電源を内蔵したX線用の高圧電源です。安定したX線を発生させることができます。
安全の為のインターロック機能をはじめ、オペレートに必要な機能を全て標準で備えております。
デジタルコントローラGP/ET/USBシリーズとの組合せでGPIB、RS-232C、RS-485、USB制御が可能です。

XPgRシリーズへ
陽極接地型X線用高圧電源 XPgRシリーズ

外形寸法

外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。
