  • XPgRシリーズ
  • XPgRシリーズ

陽極接地型
X線用高圧電源

スイッチング方式 陽極接地型X線管用の専用高圧電源

  • -30kV~-160kV
  • 600W~4000W

スイッチング方式 陽極接地型X線用高圧電源

本機は高安定度、低リップルの負極高圧電源とフローティングされた交流フィラメント電源を内蔵したX線用の高圧電源です。
安定したX線を発生させることができます。安全の為のインターロック機能をはじめ、オペレートに必要な機能を全て標準で備えております。
デジタルコントローラGP/ET/USBシリーズとの組合せでGPIB、RS-232C、RS-485、USB制御が可能です。

特長

  • X線非破壊検査やXRD用X線管向けにデザインされた高圧電源
  • 最大出力4kWモデルもラインナップ
  • 陽極接地型X線管用
  • フローティングされた交流フィラメント電源内蔵
  • 高安定度、低リップル
  • デジタル通信が可能
  • 各種安全機能装備

用途

対応X線管

非破壊検査用X線管、XRD用X線管、XRD用ガラス管球、セラミックX線管球、回析X線管球、シールド型X線管、ガラスX線管、ベリリウム窓X線管、XRF用X線管、水冷式X線管

ラインナップ

モデル 最大出力 お問い合わせ
電圧 電流 電力
XPgR-30N20 -30kV 20mA 600W 購入前 購入後
XPgR-30N40 40mA 1200W 購入前 購入後
XPgR-40N15 -40kV 15mA 600W 購入前 購入後
XPgR-40N30 30mA 1200W 購入前 購入後
XPgR-50N12 -50kV 12mA 600W 購入前 購入後
XPgR-50N24 24mA 1200W 購入前 購入後
XPgR-60N10 -60kV 10mA 600W 購入前 購入後
XPgR-60N20 20mA 1200W 購入前 購入後
XPgR-60N50 50mA 3000W 購入前 購入後
XPgR-60N67 67mA 4000W 購入前 購入後
XPgR-100N6 -100kV 6mA 600W 購入前 購入後
XPgR-100N10 10mA 1000W 購入前 購入後
XPgR-160N4 -160kV 4mA 640W 購入前 購入後
XPgR-160N8 8mA 1280W 購入前 購入後
XPgR-160N12 12mA 1920W 購入前 購入後
XPgR-160N15 15mA 2400W 購入前 購入後
XPgR-160N20 20mA 3200W 購入前 購入後

仕様

仕様については、こちらよりカタログをダウンロードし、ご参照ください。

X線管との接続について

電源とX線管の接続は、下図の接続になります。

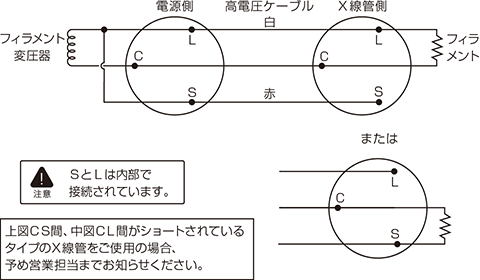

標準タイプ

陽極接地型X線用高圧電源・イメージ図・電源とX線管の接続方法|XPgRシリーズ|高圧電源 ラックマウント|松定プレシジョン

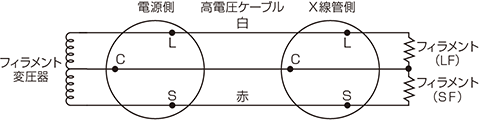

-LDfオプション(デュアル・フィラメント)タイプ

陽極接地型X線用高圧電源・イメージ図・電源とX線管の接続方法|XPgRシリーズ|高圧電源 ラックマウント|松定プレシジョン

※ 接続を間違うと動作しません。また、故障の原因にもなります。
ご発注時には、お手持ちのX線管とのフィラメント接続を確認してください。

オプション

-LDf

デュアル・フィラメント
大焦点・小焦点を切り換えられます。

-LT1

インターロックリモートリセット
出力自動復帰防止リモートリセット(旧:停電保護リモートリセット)

-L(100V)

100Vac~120Vac 1φ入力(600W、640Wタイプのみ)

-L(200V1P)

200Vac 単相入力(3000W、4000Wタイプのみ)

ご発注方法

ご発注時は、上記のオプション記号を型名の後につけてください。(アルファベット、入力電圧順につけてください。)
〈例〉XPgR-30N20-LDf(100V), XPgR-60N50-LT1(200V1P)

別売品

入力ケーブル
別売品
1.2kW以下モデル、
3000Wモデルの
-L(200V1P)オプション時
CABLE TYPE5 CABLEシリーズ CABLEシリーズ
端末オープン
300Vac/25A 2.5 m
別売品
3000W、4000Wモデル
CABLE TYPE6 CABLEシリーズ CABLEシリーズ
端末オープン
250Vac/25A 2.5 m
出力ケーブル
別売品
30kV~60kV用

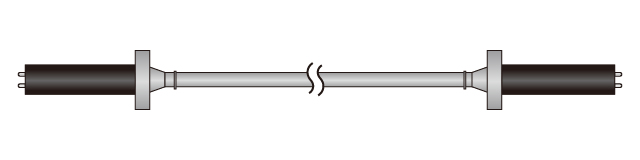

CNF-75-3P(5) CNF-75-3P
(両端フェデラル・スタンダード 75kV 3芯プラグ)
5m長
別売品
30kV~60kV用
CNF-75-3P(10) 10m長
別売品
100kV、160kV用

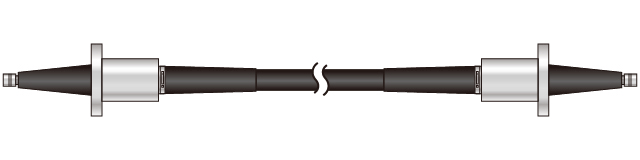

CNXP-160-3P(5) CNXP-160-3P
(両端ヨーロピアン・スタンダード R24プラグ)
5m長
別売品
100kV、160kV用
CNXP-160-3P(10) 10m長

※出力ケーブルの詳細はCNシリーズカタログをご参照ください。

光アイソレーションアダプタ・アナログ電源用デジタルアダプタ

光ファイバーを使った通信方式を採用し、工場内などノイズの多い環境や遠距離の制御でも極めて信頼性の高い通信が可能です。光ファイバーを利用することにより、電気的に絶縁されるので電位差のある電源構成でも安全な動作が可能です。

  • 用途:LAN、USB、RS-232C、RS-485、GPIBで高圧電源を制御する場合に用いるシステムです。
  • 接続:各インターフェースのアダプタは、光ファイバケーブルでGP-HVに接続されます。
    GP-HVと高圧電源は専用のコントロールケーブルで接続されます。
  • ユニット数:1台のアダプタでGP-HVと高圧電源のペアを32ペアまで接続できます。
    GPIBの場合はアドレスを用いて高圧電源を最大448台(14アドレス×32台)まで接続できます。
  • 特長:『コンピュータと高圧電源に距離がある場合、またはノイズの多い環境下にて使用する場合』、『直流電源と組合せて使用する場合』などにも最適なシステムです。
    ケーブル長は標準2mですが、オプションにより、最大40mまで延長することができます

光アイソレーションアダプタ

  • ET-32:LAN用 光変換アダプタ
  • USB-OPT:USB用 光変換アダプタ
  • GP-OPT2-9:RS-232C(9ピン)用 光変換アダプタ
  • GP-OPT2-25:RS-232C(25ピン)用 光変換アダプタ
  • GP-OPT4-25:RS-485(25ピン)用 光変換アダプタ
  • GP-32:GPIB用光変換アダプタ

アナログ電源用デジタルアダプタ

  • GP-HV
光ファイバを用いた通信例
光ファイバを用いた通信例|XPgRシリーズ|高圧電源 ラックマウント|松定プレシジョン
光通信については、こちらよりカタログをダウンロードし、ご参照ください。
アダプタについて詳しくは、GP/ET/USBのページをご覧ください。

外形寸法

外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。
