ブース内の空気を高性能フィルタでろ過して排気

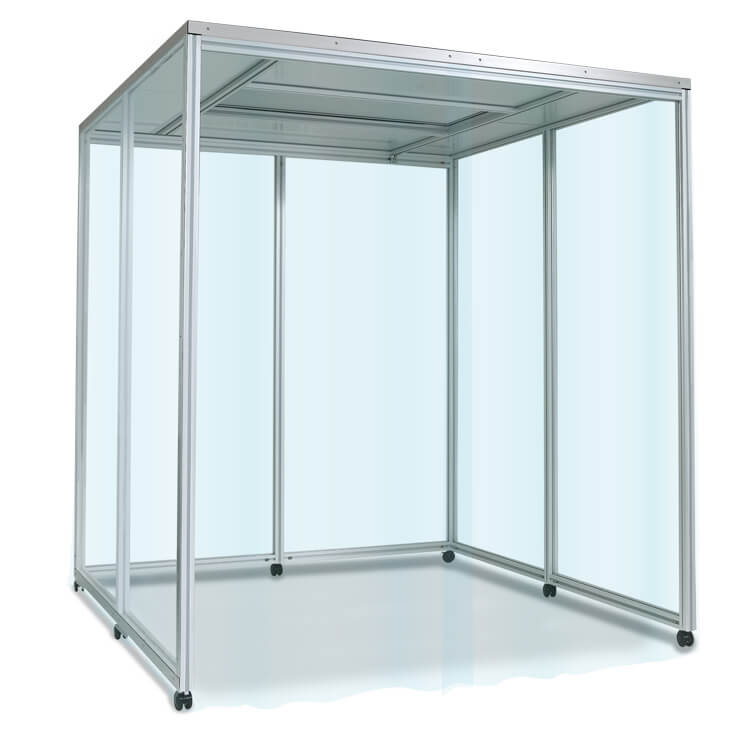

アルミフレームを使用した陰圧ブース（排気ブース）です。独自のアルミフレームは優れた美観・軽量ながら高強度を実現、簡単に組み立ても可能です。空気中の３μm以上の粒子を捕集する高性能フィルタ（HEPAフィルタ）を搭載したファンフィルターユニットが、ウィルスや有害物質を含む空気を浄化して外部に拡散するのを防ぎます。お客様の使用状況に合わせてサイズやオプションを自由に選べるからムダなく簡単に導入できます。
陰圧ブース（排気ブース）とは
ブース内部を陰圧に保つことで、ウイルスを含んだエアロゾル（飛沫等）を外部に拡散することを防止します。
ブースからの排気はHEPAフィルタを通して浄化され、ウイルスの拡散を抑制します。
陰圧ブース（排気ブース）の特徴
- 高性能ファンフィルターユニット（FFU）搭載
-
0.3μm以上の粒子にて99.97%以上の捕集効率を誇る、ファンとフィルタを一体化したファンフィルターユニットを搭載。取り込んだ空気を、微粒子を除去する高性能なHEPAフィルタやULPAフィルタで空気を浄化します。
- DCブラシレスモータ採用で省電力
- 軽量ファンモーターにより超軽量化と薄型化を実現
- プレフィルタ標準装備だからHEPAフィルタが長持ち
- 風量を自由に調節できる風量調節つまみ付き
- 設置場所を気にしないAC100V～240V 50Hz/60Hz
ファンフィルターユニットの詳細はこちらよりカタログをダウンロードし、ご参照ください。
- 豊富なラインナップで様々なレイアウトに対応
- 様々なレイアウトに対応出来るよう多種多彩な標準サイズをご用意致しました。
必要なスペースに必要な場所だけクリーン化出来るため、無駄がありません！
- オーダーメイドも可能
- 標準サイズにないサイズももちろん製作可能！100mm単位で寸法をお決めいただけます。
前室付きブース・イエローブース・暗室など様々なご要望にお答えします。
- 優れた美観・軽量ながら高強度を実現
- 強度・美観・軽量を兼ねそなえたアルミフレームを使用。組立てやすく、現場での加工も一切不要です。
また、従来よりもフレーム径のUP、フレーム数増により大幅な強度UPを実現しました。
- 簡単組立！
- 専用マニュアル付で2～5名で短時間での組立てが可能！不要になった場合や、移動させたい時など分解してコンパクトに収納、
再組立も可能です。ほぼ全ての工程が六角レンチのみで組み立てが可能です。
用途
- 感染症対策の為の簡易陰圧装置として
- 溶剤対策用の排気ブースとして
- 粉砕機の粉塵飛散対策用ブースとして
ラインナップ
| 型式 | クリーン度 （クラス） |
外形寸法 [mm] |
換気回数 [回/h] |
FFU風量 [m3/M] |
FFU搭載数 [台] |
電源 | お問い合わせ | ||
|---|---|---|---|---|---|---|---|---|---|
| H | W | D | |||||||
| CLB1510S | 1000 | 2100 | 1500 | 1000 | 133 | 7 | 1 | AC100V 50/60Hz AC200Vでの 対応も可能 |
購入前 購入後 |
| CLB1515S | 1000 | 1500 | 1500 | 127 | 10 | 1 | 購入前 購入後 | ||
| 10000 | 64 | 5 | 1 | 購入前 購入後 | |||||
| CLB2015S | 1000 | 2000 | 1500 | 114 | 12 | 1 | 購入前 購入後 | ||
| 10000 | 66 | 7 | 1 | 購入前 購入後 | |||||
| CLB2515S | 1000 | 2500 | 1500 | 129 | 17 | 1 | 購入前 購入後 | ||
| 10000 | 76 | 10 | 1 | 購入前 購入後 | |||||
| CLB3015S | 1000 | 3000 | 1500 | 107 | 17 | 1 | 購入前 購入後 | ||
| 10000 | 63 | 10 | 1 | 購入前 購入後 | |||||
| CLB2020S | 1000 | 2000 | 2000 | 121 | 17 | 1 | 購入前 購入後 | ||
| 10000 | 71 | 10 | 1 | 購入前 購入後 | |||||
| CLB2520S | 1000 | 2500 | 2000 | 114 | 10 | 2 | 購入前 購入後 | ||
| 10000 | 57 | 10 | 1 | 購入前 購入後 | |||||
| CLB3020S | 1000 | 3000 | 2000 | 114 | 12 | 2 | 購入前 購入後 | ||
| 10000 | 57 | 12 | 1 | 購入前 購入後 | |||||
| CLB2525S | 1000 | 2500 | 2500 | 110 | 12 | 2 | 購入前 購入後 | ||
| 10000 | 55 | 12 | 1 | 購入前 購入後 | |||||
| CLB3025S | 1000 | 3000 | 2500 | 91 | 12 | 2 | 購入前 購入後 | ||
| 10000 | 64 | 17 | 1 | 購入前 購入後 | |||||
| CLB3030S | 1000 | 3000 | 3000 | 107 | 17 | 2 | 購入前 購入後 | ||
| 10000 | 53 | 17 | 1 | 購入前 購入後 | |||||
| CLB3530S | 1000 | 3500 | 3000 | 98 | 12 | 3 | 購入前 購入後 | ||
| 10000 | 54 | 10 | 2 | 購入前 購入後 | |||||
| CLB3535S | 1000 | 3500 | 3500 | 112 | 12 | 4 | 購入前 購入後 | ||
| 10000 | 56 | 12 | 2 | 購入前 購入後 | |||||
| CLB4040S | 1000 | 4000 | 4000 | 86 | 12 | 4 | 購入前 購入後 | ||
| 10000 | 60 | 17 | 2 | 購入前 購入後 | |||||
| CLB5050S | 1000 | 5000 | 5000 | 116 | 17 | 6 | 購入前 購入後 | ||
| 10000 | 55 | 12 | 4 | 購入前 購入後 | |||||
松定プレシジョンのクリーンブースは
お客様の用途・スペースに合わせて、
カスタマイズが可能です。
標準仕様に無いサイズや仕様も、お客様の要望に応じて製作いたします。
幅、奥行き、高さ、特殊形状、クリーン度、出入り口の位置や寸法、ファンフィルターユニット(FFU)の位置、各種オプションの取り付けなど対応しております。
お気軽にお問い合わせください。
仕様
お客様の要望に応じたサイズでの対応も可能です。幅、奥行き、高さ、特殊形状、クリーン度、出入り口の位置や寸法、FFUの位置、各種オプションの取り付けなど対応しております。
ファンフィルターユニット（FFU）
外気を吸い込みHEPAフィルタを通して内部にクリーンエアを送り込む高性能ユニットです。
風量や消費電力などの一般仕様はこちらよりカタログをダウンロードの上ご参照ください。
アルミフレーム
オリジナルアルミフレームを使用。ほぼ全ての工程が六角レンチのみで組立て可能です。
天井パネル
アルミ複合板の採用で軽く、美しいデザイン。分割式なので、組立て時には簡単にスライドして天井パネルを取付けることができます。
※透明パネルへの変更も可能
補強アングル
安定感を高め、強度UPを実現します。
※ブース高が高い場合にのみ取付け
クリーンフィルム
クリーンブースの側面や開口部（入口）には、透明の静電気防止フィルムを採用しています。優れた防炎性はもちろん、高い透明性・帯電防止性能を兼ね備えたクリーンブース用フィルムです。独自の方法によって面全体を固定することで、パネルと同様の美しさを演出します。
※制電パネルや一般制電タイプのフィルムにも変更可能
ナイロンキャスタ
ロック付ナイロンキャスタを標準装備。設置場所の変更にも解体せずにすばやく移動できます。
※アジャスタボルトへの変更も可能
その他、一般仕様については、こちらよりカタログをダウンロードの上、ご参照ください。
オプション
使用環境に応じてカスタマイズいただけます
L：LED照明ユニット
スイッチBOX (漏電ブレーカ内蔵)
照明16.3W
イエロー球、UV球での対応も可能
LC：高気密LED照明ユニット（クラス100対応）
スイッチBOX (漏電ブレーカ内蔵)
高気密クリーン照明 16.3W
イエロー球、UV球での対応も可能
R：レール式カーテン（入口面）
入口面をレール式カーテンにすることで開閉がスムーズに行えます。また、マグネット・ファスナ穴加工などの各種加工も可能です。
F：フレームカバー
ブース内部のフレーム溝にゴミ・ほこりの付着を防ぐ為のフレーム溝カバーです。
J：除電バー（イオナイザ）
イオンバランスを一定電圧内にコントロールし、除電対象物に対して幅広く静電気除去を行います。FFUに最適な長さ・本数を選定して取付け致します。
A：アジャスタボルト
ブース本体をより安定させるためのアジャスタボルトです。容易に高さを変更することが可能です。
CE：点検口
FFUのプレフィルタ清掃やHEPAフィルタの交換時にパネルを取り外してから作業を行うことができます。
D：ドア
ブースの任意の箇所に、扉（ドア）を取付けます。
SF：ステンレスタイプ ファンフィルターユニット(FFU)
筐体が耐蝕性に優れたステンレスタイプのFFUです。
ACモーター（AC100V入力）風量一定
ファンフィルターユニット(FFU) 用オプション
| -MG | 差圧計 |
|---|---|
| (UL) | ULPA |
| (BM) | ボトムメンテンナンス式FFU |
AS：エアシャワー
「低価格」かつ「簡単に設置できる」エアシャワーをご用意致しました。
AC100タイプ、AC200Vタイプから選べます。
集塵効率や風速などの詳細はこちらよりカタログをダウンロードの上、ご参照ください。
外形寸法
外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。
