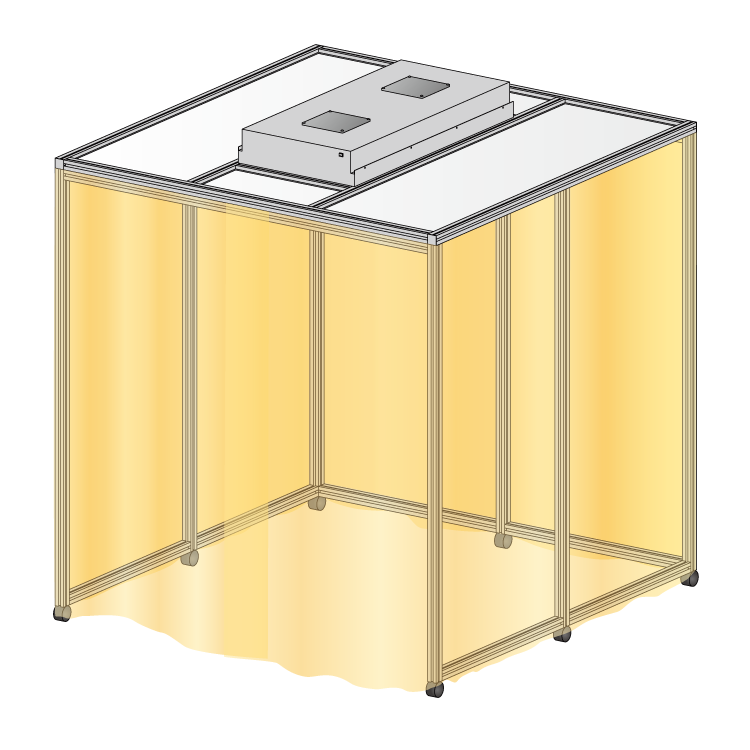

リソグラフィ・露光・描画装置を囲って紫外線対策
アルミフレームを使用したフィルム式のイエロークリーンブースです。独自のアルミフレームは優れた美観・軽量ながら高強度を実現、簡単に組み立ても可能です。オプションでフッ素を両面塗工したクリーンフィルムも選択できるので、有機溶剤を扱うエリアで有効です。お客様の使用状況に合わせてサイズやオプションを自由に選べるから、紫外線対策+クリーン環境をムダなく簡単に導入できます。
松定プレシジョンのクリーンブースは、クリーンルームと同等のクラス100やクラス1000に対応する事が出来ます。
イエロークリーンブースの特徴
- フッ素を両面塗工したクリーンフィルム
- 有機溶剤を扱うエリアでの使用に効果的です。
製品を溶剤で洗浄するエリア、ラボでの実験エリアなど日常的に有機溶剤を使用するエリアでの壁材として推奨します。
- 豊富なラインナップで様々なレイアウトに対応
- 様々なレイアウトに対応出来るよう多種多彩な標準サイズをご用意致しました。
必要なスペースに必要な場所だけクリーン化出来るため、無駄がありません!
- オーダーメイドも可能
- 標準サイズにないサイズももちろん製作可能!100mm単位で寸法をお決めいただけます。
- 優れた美観・軽量ながら高強度を実現
- 強度・美観・軽量を兼ねそなえたアルミフレームを使用。組立てやすく、現場での加工も一切不要です。
また、従来よりもフレーム径のUP、フレーム数増により大幅な強度UPを実現しました。
用途
- UVレーザー設備などの紫外線漏れ防止
- UV硬化樹脂材などを使用した製造・研究など
- 感光性材料の秤量や充填など
高性能ファンフィルターユニット(FFU)搭載
ファンとフィルタを一体化したFFUは、クリーンな空気を供給するユニットです。ファンで取り込んだ空気を、微粒子を除去する高性能なHEPAフィルタやULPAフィルタを通してクリーンな空気にしクリーンブースへ送風します。
- DCブラシレスモータ採用で省電力
- 軽量ファンモーターにより超軽量化と薄型化を実現
- プレフィルタ標準装備だからHEPAフィルタが長持ち
- 風量を自由に調節できる風量調節つまみ付き
- 設置場所を気にしないAC100V~240V 50Hz/60Hz
ファンフィルターユニットの詳細はこちらよりカタログをダウンロードし、ご参照ください。
ラインナップ
型式 | クリーン度 (クラス) |
外形寸法 [mm] |
換気回数 [回/h] |
FFU風量 [m3/M] |
FFU搭載数 [台] |
電源 | お問い合わせ | ||
---|---|---|---|---|---|---|---|---|---|
H | W | D | |||||||
CLB1510S | 1000 | 2100 | 1500 | 1000 | 133 | 7 | 1 | AC100V 50/60Hz AC200Vでの 対応も可能 |
購入前 購入後 |
CLB1515S | 1000 | 1500 | 1500 | 127 | 10 | 1 | 購入前 購入後 | ||
10000 | 64 | 5 | 1 | 購入前 購入後 | |||||
CLB2015S | 1000 | 2000 | 1500 | 114 | 12 | 1 | 購入前 購入後 | ||
10000 | 66 | 7 | 1 | 購入前 購入後 | |||||
CLB2515S | 1000 | 2500 | 1500 | 129 | 17 | 1 | 購入前 購入後 | ||
10000 | 76 | 10 | 1 | 購入前 購入後 | |||||
CLB3015S | 1000 | 3000 | 1500 | 107 | 17 | 1 | 購入前 購入後 | ||
10000 | 63 | 10 | 1 | 購入前 購入後 | |||||
CLB2020S | 1000 | 2000 | 2000 | 121 | 17 | 1 | 購入前 購入後 | ||
10000 | 71 | 10 | 1 | 購入前 購入後 | |||||
CLB2520S | 1000 | 2500 | 2000 | 114 | 10 | 2 | 購入前 購入後 | ||
10000 | 57 | 10 | 1 | 購入前 購入後 | |||||
CLB3020S | 1000 | 3000 | 2000 | 114 | 12 | 2 | 購入前 購入後 | ||
10000 | 57 | 12 | 1 | 購入前 購入後 | |||||
CLB2525S | 1000 | 2500 | 2500 | 110 | 12 | 2 | 購入前 購入後 | ||
10000 | 55 | 12 | 1 | 購入前 購入後 | |||||
CLB3025S | 1000 | 3000 | 2500 | 91 | 12 | 2 | 購入前 購入後 | ||
10000 | 64 | 17 | 1 | 購入前 購入後 | |||||
CLB3030S | 1000 | 3000 | 3000 | 107 | 17 | 2 | 購入前 購入後 | ||
10000 | 53 | 17 | 1 | 購入前 購入後 | |||||
CLB3530S | 1000 | 3500 | 3000 | 98 | 12 | 3 | 購入前 購入後 | ||
10000 | 54 | 10 | 2 | 購入前 購入後 | |||||
CLB3535S | 1000 | 3500 | 3500 | 112 | 12 | 4 | 購入前 購入後 | ||
10000 | 56 | 12 | 2 | 購入前 購入後 | |||||
CLB4040S | 1000 | 4000 | 4000 | 86 | 12 | 4 | 購入前 購入後 | ||
10000 | 60 | 17 | 2 | 購入前 購入後 | |||||
CLB5050S | 1000 | 5000 | 5000 | 116 | 17 | 6 | 購入前 購入後 | ||
10000 | 55 | 12 | 4 | 購入前 購入後 |
松定プレシジョンのクリーンブースは
お客様の用途・スペースに合わせて、
カスタマイズが可能です。
標準仕様に無いサイズや仕様も、お客様の要望に応じて製作いたします。
幅、奥行き、高さ、特殊形状、クリーン度、出入り口の位置や寸法、ファンフィルターユニット(FFU)の位置、各種オプションの取り付けなど対応しております。
お気軽にお問い合わせください。
仕様
仕様については、こちらよりカタログをダウンロードし、ご参照ください。
オプション
使用環境に応じてカスタマイズいただけます
L:LED照明ユニット
スイッチBOX (漏電ブレーカ内蔵)
照明16.3W
イエロー球、UV球での対応も可能
LC:高気密LED照明ユニット(クラス100対応)
スイッチBOX (漏電ブレーカ内蔵)
高気密クリーン照明 16.3W
イエロー球、UV球での対応も可能
R:レール式カーテン(入口面)
入口面をレール式カーテンにすることで開閉がスムーズに行えます。また、マグネット・ファスナ穴加工などの各種加工も可能です。
F:フレームカバー
ブース内部のフレーム溝にゴミ・ほこりの付着を防ぐ為のフレーム溝カバーです。
J:除電バー(イオナイザ)
イオンバランスを一定電圧内にコントロールし、除電対象物に対して幅広く静電気除去を行います。FFUに最適な長さ・本数を選定して取付け致します。
A:アジャスタボルト
ブース本体をより安定させるためのアジャスタボルトです。容易に高さを変更することが可能です。
CE:点検口
FFUのプレフィルタ清掃やHEPAフィルタの交換時にパネルを取り外してから作業を行うことができます。
D:ドア
ブースの任意の箇所に、扉(ドア)を取付けます。
B:ダンパー
粉塵流入防止の為に脚部を締め切り、壁面下部にダンパー取付を取付けます。
AS:エアシャワー
「低価格」かつ「簡単に設置できる」エアシャワーをご用意致しました。
AC100タイプ、AC200Vタイプから選べます。
集塵効率や風速などの詳細はこちらよりカタログをダウンロードの上、ご参照ください。
SF:ステンレスタイプ ファンフィルターユニット(FFU)
筐体が耐蝕性に優れたステンレスタイプのFFUです。
ACモーター(AC100V入力)風量一定
ファンフィルターユニット(FFU) 用オプション
-MG | 差圧計 |
---|---|
(UL) | ULPA |
(BM) | ボトムメンテンナンス式FFU |
ファンフィルターユニット(FFU)の詳細仕様についてはこちらよりカタログをダウンロードし、ご参照ください。
特注仕様
特注仕様については、こちらよりカタログをダウンロードし、ご参照ください。
