高強度・視認性に優れた
クリーンブース

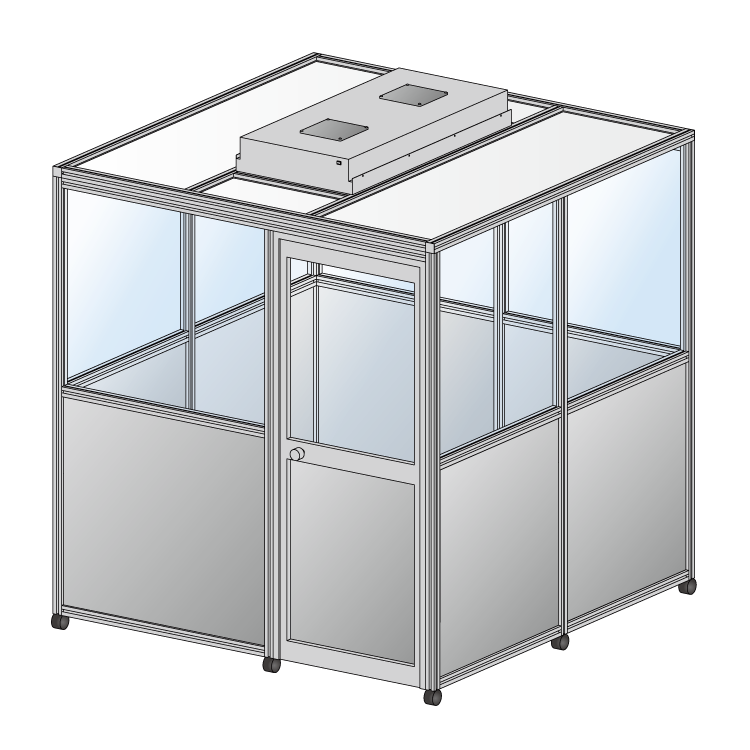

パネル式クリーンブース [組立式]

クラス100(ISOクラス5)~100000(ISOクラス8)まで対応

頑丈だから疑似的なクリーンルームになる

独自のアルミフレームを使用したパネル式のクリーンブースです。フィルム式のクリーンブースでは対応できない高強度・視認性に優れたブースです。さらに汚れた場合の拭き取りやすさなど清掃面でも優れています。標準ラインナップも豊富で様々なレイアウトに対応できるように、多種多彩なサイズから選んでいただけます。また、オーダーメイドも可能なので、お客様の環境に合わせて自由に設計いただく事も可能です。
松定プレシジョンのクリーンブースは、クリーンルームと同等のクラス100やクラス1000に対応することが出来ます。

パネル式クリーンブースの特徴

フィルム式ブースでは対応できない優れた視認性
フィルム撚れなどがないため、クリーンブース内外から優れた視認性が確保できます。
クリーンブースで囲った生産・開発設備の稼働状況などもクリーンブースの外から確認が可能です。
アルミフレームと硬質材(制電PVCパネル or アルミ複合板)で高強度を実現
壁材は3mm厚の硬質材ですので、多少の力が加わっても破損しません。
人や台車などが頻繁に行き交う生産現場でも安心して使用いただけます。
汚れやすい環境でも簡単清掃
壁材は3mm厚の硬質材ですので、粉塵や液体などが付着しても簡単に清掃が可能です。
設置環境の悪い現場や、外気への扉が近い現場などでも清浄度管理が可能です。
豊富なラインナップで様々なレイアウトに対応
様々なレイアウトに対応できるように多種多彩な標準サイズをご用意しました。
必要なスペースに必要な場所だけクリーン化できるため、無駄がありません。

用途

  • 精密機器の製造ラインの異物対策
  • 原料倉庫でのサンプリング用クリーンブース
  • 製品の梱包・出荷エリアでの異物対策
  • 温湿度制御用クリーンブースとして(別途、空調機が必要)

高性能ファンフィルターユニット(FFU)搭載

ファンとフィルタを一体化したFFUは、クリーンな空気を供給するユニットです。ファンで取り込んだ空気を、微粒子を除去する高性能なHEPAフィルタULPAフィルタを通してクリーンな空気にしクリーンブースへ送風します。

  • DCブラシレスモータ採用で省電力
  • 軽量ファンモーターにより超軽量化と薄型化を実現
  • プレフィルタ標準装備だからHEPAフィルタが長持ち
  • 風量を自由に調節できる風量調節つまみ付き
  • 設置場所を気にしないAC100V~240V 50Hz/60Hz
ファンフィルターユニット|フィルム式クリーンブース|松定プレシジョン

ファンフィルターユニットの詳細はこちらよりカタログをダウンロードし、ご参照ください。

自由設計でオプションも豊富なので、様々な形状・仕様への対応が可能

エアシャワー付きクリーンブース

エアシャワー付きクリーンブース|フィルム式クリーンブース|松定プレシジョン

AC100V入力の簡易エアシャワーなので据え付けも簡単!!作業者へのクリーンの意識付けにも最適。

詳しくは専用ページをご覧ください。

暗室クリーンブース

暗室クリーンブース|フィルム式クリーンブース|松定プレシジョン

レーザー光の遮光には厚い黒い壁が最適!!暗室専用の換気扇・ガラリなどが専用オプションでラインナップ。

詳しくは専用ページをご覧ください。

温調コントロール付クリーンブース

温調コントロール付クリーンブース|フィルム式クリーンブース|松定プレシジョン

クリーン環境かつ、温度・湿度のコントロールが可能なエリアがつくれます。

お客様の利用用途や設置環境に応じてフレキシブルにカスタマイズが可能です。お気軽にお問い合わせください。

ラインナップ

型式 クリーン度
(クラス)
外形寸法
[mm]
換気回数
[回/h]
FFU風量
[m3/M]
FFU搭載数
[台]
電源 お問い合わせ
H W D
CLB1510S 1000 2100 1500 1000 133 7 1 AC100V
50/60Hz
AC200Vでの
対応も可能
購入前 購入後
CLB1515S 1000 1500 1500 127 10 1 購入前 購入後
10000 64 5 1 購入前 購入後
CLB2015S 1000 2000 1500 114 12 1 購入前 購入後
10000 66 7 1 購入前 購入後
CLB2515S 1000 2500 1500 129 17 1 購入前 購入後
10000 76 10 1 購入前 購入後
CLB3015S 1000 3000 1500 107 17 1 購入前 購入後
10000 63 10 1 購入前 購入後
CLB2020S 1000 2000 2000 121 17 1 購入前 購入後
10000 71 10 1 購入前 購入後
CLB2520S 1000 2500 2000 114 10 2 購入前 購入後
10000 57 10 1 購入前 購入後
CLB3020S 1000 3000 2000 114 12 2 購入前 購入後
10000 57 12 1 購入前 購入後
CLB2525S 1000 2500 2500 110 12 2 購入前 購入後
10000 55 12 1 購入前 購入後
CLB3025S 1000 3000 2500 91 12 2 購入前 購入後
10000 64 17 1 購入前 購入後

大型クリーンブース

大型クリーンブースは天井の一部がトラス構造の梁になり、大きくても高強度なクリーンブースになっています。

型式 クリーン度
(クラス)
外形寸法
[mm]
換気回数
[回/h]
FFU風量
[m3/M]
FFU搭載数
[台]
電源 お問い合わせ
H W D
CLB3030S 1000 2100 3000 3000 107 17 2 AC100V
50/60Hz
AC200Vでの
対応も可能
購入前 購入後
10000 53 17 1 購入前 購入後
CLB3530S 1000 3500 3000 98 12 3 購入前 購入後
10000 54 10 2 購入前 購入後
CLB3535S 1000 3500 3500 112 12 4 購入前 購入後
10000 56 12 2 購入前 購入後
CLB4040S 1000 4000 4000 86 12 4 購入前 購入後
10000 60 17 2 購入前 購入後
CLB5050S 1000 5000 5000 116 17 6 購入前 購入後
10000 55 12 4 購入前 購入後

松定プレシジョンのクリーンブースは
お客様の用途・スペースに合わせて、
カスタマイズが可能です。

標準仕様に無いサイズや仕様も、お客様の要望に応じて製作いたします。
幅、奥行き、高さ、特殊形状、クリーン度、出入り口の位置や寸法、ファンフィルターユニット(FFU)の位置、各種オプションの取り付けなど対応しております。
お気軽にお問い合わせください。

カスタマイズ可能|クリーンブース|松定プレシジョン

仕様

スペースに合わせたフリー設計で複雑な形状にもフレキシブルに対応できます。
お客様の要望に応じたサイズでの対応も可能です。幅、奥行き、高さ、特殊形状、クリーン度、出入り口の位置や寸法、FFUの位置、各種オプションの取り付けなど対応しております。

ファンフィルターユニット(FFU)

外気を吸い込みHEPAフィルタを通して内部にクリーンエアを送り込む高性能ユニットです。

クリーンブース(アルミフレーム)

風量や消費電力などの一般仕様はこちらよりカタログをダウンロードの上ご参照ください。

アルミフレーム

オリジナルアルミフレームを使用。ほぼ全ての工程が六角レンチのみで組立て可能です。

クリーンブース(アルミフレーム)

天井パネル

アルミ複合板の採用で軽く、美しいデザイン。分割式なので、組立て時には簡単にスライドして天井パネルを取付けることができます。
※透明パネルへの変更も可能

クリーンブース(天井パネル)

補強アングル

安定感を高め、強度UPを実現します。
※ブース高が高い場合にのみ取付け

クリーンブース(補強アングル)

ナイロンキャスタ

ロック付ナイロンキャスタを標準装備。設置場所の変更にも解体せずにすばやく移動できます。
※アジャスタボルトへの変更も可能。

ナイロンキャスタ

その他、一般仕様については、こちらよりカタログをダウンロードの上、ご参照ください。

オプション

使用環境に応じてカスタマイズいただけます

L:LED照明ユニット

スイッチBOX (漏電ブレーカ内蔵)
照明16.3W

イエロー球、UV球での対応も可能

照明ユニット|クリーンブース|松定プレシジョン

LC:高気密LED照明ユニット(クラス100対応)

スイッチBOX (漏電ブレーカ内蔵)
高気密クリーン照明 16.3W

イエロー球、UV球での対応も可能

高気密照明ユニット(クラス100対応)|クリーンブース|松定プレシジョン

R:レール式クリーンカーテン(入口面)

入口面をレール式クリーンカーテンにすることで開閉がスムーズに行えます。カーテンには防炎性の優れたクリーンカーテンを使用しています。また、マグネット・ファスナ穴加工などの各種加工も可能です。 レール式カーテン(入口面)|クリーンブース|松定プレシジョン

F:フレームカバー

ブース内部のフレーム溝にゴミ・ほこりの付着を防ぐ為のフレーム溝カバーです。
高気密照明ユニット(クラス100対応)|クリーンブース|松定プレシジョン

J:除電バー(イオナイザ)

イオンバランスを一定電圧内にコントロールし、除電対象物に対して幅広く静電気除去を行います。FFUに最適な長さ・本数を選定して取付け致します。 除電バー(イオナイザ)|クリーンブース|松定プレシジョン

A:アジャスタボルト

ブース本体をより安定させるためのアジャスタボルトです。容易に高さを変更することが可能です。 アジャスタボルト|クリーンブース|松定プレシジョン

CE:点検口

FFUのプレフィルタ清掃やHEPAフィルタの交換時にパネルを取り外してから作業を行うことができます。 点検口|クリーンブース|松定プレシジョン

D:ドア

ブースの任意の箇所に、扉(ドア)を取付けます。 ドア|クリーンブース|松定プレシジョン

B:ダンパー

粉塵流入防止の為に脚部を締め切り、壁面下部にダンパー取付を取付けます。 ダンパー|クリーンブース|松定プレシジョン

AS:エアシャワー

「低価格」かつ「簡単に設置できる」エアシャワーをご用意致しました。
AC100タイプ、AC200Vタイプから選べます。
エアシャワー|クリーンブース|松定プレシジョン

集塵効率や風速などの詳細はこちらよりカタログをダウンロードの上、ご参照ください。

SF:ステンレスタイプ ファンフィルターユニット(FFU)

筐体が耐蝕性に優れたステンレスタイプのFFUです。

ACモータ(AC100V入力)風量一定

ステンレスタイプファンフィルターユニット|クリーンブース|松定プレシジョン

ファンフィルターユニット(FFU) 用オプション

-MG 差圧計
(UL) ULPA
(BM) ボトムメンテンナンス式FFU

ファンフィルターユニット(FFU)の詳細仕様についてはこちらよりカタログをダウンロードし、ご参照ください。

外形寸法

外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。
