大型クリーンブース

3m以上のサイズに対応

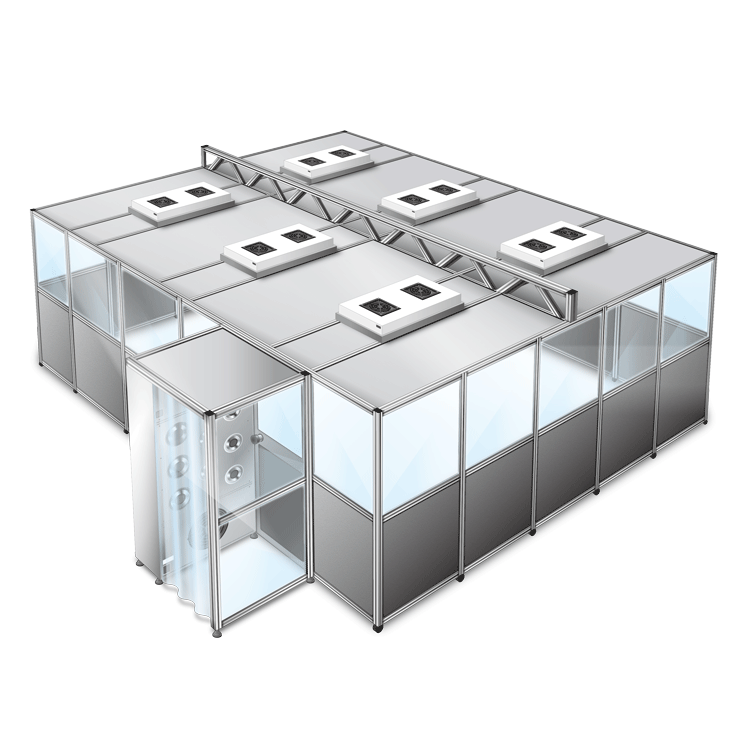

大型クリーンブース

大型サイズも標準ラインナップ

クラス100(ISOクラス5)～100000(ISOクラス8)まで対応

高強度・軽量アルミフレームの簡易クリーンルーム

幅3000mmを超える大型サイズを標準ラインナップした大型クリーンブース。軽量ながら高い強度を持つ独自のアルミフレームとトラス構造により、クリーンルームでしか対応できなかった大型サイズを実現。クリーンブースはパネル式・フィルム式どちらも選ぶことができます。また、オーダーメイド（特注クリーンブース）も可能なので、標準ラインナップを超える幅5000mm以上のサイズでもお客様の環境に合わせて自由に設計いただけます。イエローブースや暗室ブース用のフィルムやパネル、エアシャワーなど仕様用途に応じたオプションも豊富に揃えています。
松定プレシジョンのクリーンブースは、クリーンルームと同等のクラス100やクラス1000に対応する事が出来ます。

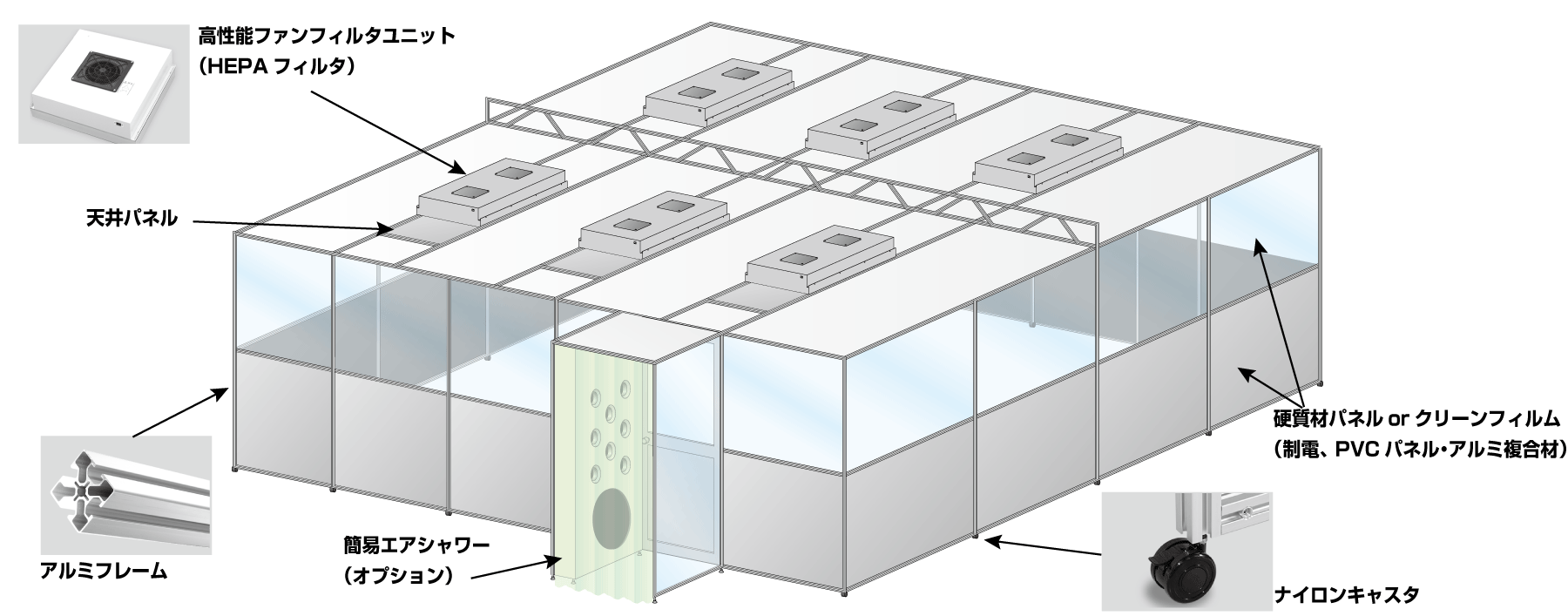

大型クリーンブースの特徴

高性能アルミフレーム: 軽量ながら高い強度を持つアルミフレームを使用しています。美しいデザインと堅牢性を兼ね備え、長時間の使用にも耐えます。また、簡単に組み立てができる為、迅速な設置が実現します。

25m²規模の大型サイズも標準ラインナップ: 最大5000mm×5000mmの大型サイズも標準ラインナップ。軽量ながら高い強度を持つアルミフレームとトラス構造により高強度を実現。クリーンルームでしか対応できなかった大型の装置や製造ラインにも活用いただけます。
また、5000mm以上のサイズをご希望の場合もオーダーメイド（特注クリーンブース）で対応が可能です。

オーダーメイドも可能: 標準サイズにないサイズももちろん製作可能！幅・奥行・高さを100mm単位でお決め頂けます。エアシャワー付きブース・イエローブース・暗室など様々なご要望にお答えします。また、クリーンブース内に間仕切りを設置する事で、部屋ごとのクリーン度を調整する事も可能です。オーダーメイドをご希望の方は以下のボタンよりお問合せください。
「オーダーメイド」の相談（お問い合わせ）をする

クラス1000およびクラス100に対応: 高性能ファンフィルタユニットを搭載した大型クリーンブースは、クリーンルームと同等クラスのクラス100やクラス1000の清浄度に対応しています。微粒子や異物を最小限に抑えた清浄な環境を提供し、品質管理において優れたパフォーマンスを発揮します。

高性能ファンフィルターユニット（FFU）搭載

ファンとフィルタを一体化したFFUは、クリーンな空気を供給するユニットです。ファンで取り込んだ空気を、微粒子を除去する高性能なHEPAフィルタやULPAフィルタを通してクリーンな空気にしクリーンブースへ送風します。

DCブラシレスモータ採用で省電力
軽量ファンモーターにより超軽量化と薄型化を実現
プレフィルタ標準装備だからHEPAフィルタが長持ち
風量を自由に調節できる風量調節つまみ付き
設置場所を気にしないAC100V～240V、50Hz/60Hz

ファンフィルターユニットの詳細はこちらよりカタログをダウンロードし、ご参照ください。

用途

半導体製造装置の製造工程での異物の混入防止
原料倉庫でのサンプリング用クリーンブース
製品の梱包・出荷エリアでの異物対策
食品への虫や異物の混入防止

自由設計でオプションも豊富なので、様々な形状・仕様への対応が可能

エアシャワー付きクリーンブース

AC100V入力の簡易エアシャワーなので据え付けも簡単!!作業者へのクリーンの意識付けにも最適。

詳しくは専用ページをご覧ください。

クリーン暗室

レーザー光の遮光には厚い黒いフィルムが最適!!暗室専用の換気扇・ガラリなどが専用オプションでラインナップ。

詳しくは専用ページをご覧ください。

イエロークリーンブース

フッ素を両面塗工したフィルムを貼る事で、紫外線対策や虫混入対策に。有機溶剤を扱うエリアで活躍。

詳しくは専用ページをご覧ください。

お客様の利用用途や設置環境に応じてフレキシブルにカスタマイズが可能です。お気軽にお問い合わせください。

「カスタマイズ」の相談(お問い合わせ)をする

ラインナップ

以下は、標準仕様のラインナップです。
型式	クリーン度（クラス）	外形寸法 [mm]			換気回数 [回/h]	FFU風量 [m³/M]	FFU搭載数 [台]	電源	お問い合わせ
型式	クリーン度（クラス）	H	W	D	換気回数 [回/h]	FFU風量 [m³/M]	FFU搭載数 [台]	電源	お問い合わせ
CLB3020S	1000	2100	3000	2000	114	12	2	AC100V 50/60Hz AC200Vでの対応も可能	購入前購入後
CLB3020S	10000		3000	2000	57	12	1		購入前購入後
CLB3025S	1000		3000	2500	91	12	2		購入前購入後
CLB3025S	10000		3000	2500	64	17	1		購入前購入後
CLB3030S	1000		3000	3000	107	17	2		購入前購入後
CLB3030S	10000		3000	3000	53	17	1		購入前購入後
CLB3530S	1000		3500	3000	98	12	3		購入前購入後
CLB3530S	10000		3500	3000	54	10	2		購入前購入後
CLB3535S	1000		3500	3500	112	12	4		購入前購入後
CLB3535S	10000		3500	3500	56	12	2		購入前購入後
CLB4040S	1000		4000	4000	86	12	4		購入前購入後
CLB4040S	10000		4000	4000	60	17	2		購入前購入後
CLB5050S	1000		5000	5000	116	17	6		購入前購入後
CLB5050S	10000		5000	5000	55	12	4		購入前購入後
