小型直流電子負荷

横幅35mmの超小型サイズで75Wの負荷を実現

  • 電圧:18~60V
  • 電流:2A~10A
  • 電力:75W

横幅35mmの超薄型設計で省スペース・軽量化

小型バッテリや小型電源回路等の評価試験を行う際、負荷装置もコンパクトに収めたいものです。EGSシリーズは、まさにそのような場面に最適の省スペース直流電子負荷です。

特長

  • マスタスレーブ機能で最大16台の一括コントロールが可能
  • 最小1mA単位で負荷電流を制御可能なモデルもラインナップ
  • 定電流、定抵抗、定電圧、定電流+定電圧の4つのモードで操作可能

設置場所を選ばない圧倒的な小型軽量サイズで、省スペース化を実現

一般的に19インチラックに複数台収めようとすると5台までですが、EGSは同じスペース以下で10台収納可能です。

従来品
従来品|EGSシリーズ|電子負荷(直流電子負荷)|松定プレシジョン
EGS
|EGSシリーズ|電子負荷(直流電子負荷)|松定プレシジョン

3Uサイズ19インチラックに最大10台まで収まるサイズ

収納|EGSシリーズ|電子負荷(直流電子負荷)|松定プレシジョン

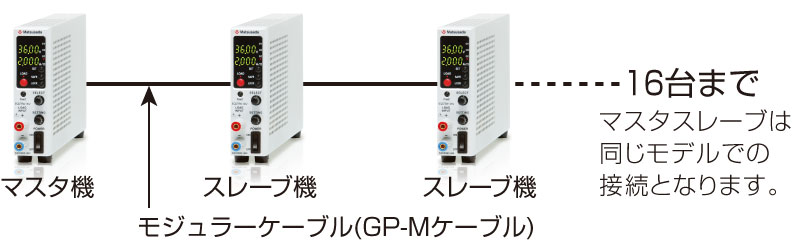

マスタスレーブ機能で最大16台の一括コントロールが可能

多チャンネルの直流電子負荷として使用することができます。

マスタースレーブ コントロール

複数のEGSをマスタ機からの操作で連動させることができます。16台まで接続が可能です。
※並列接続により電流を増大させる機能ではありません。

マスタスレーブ動作のワンコントロール機能|EGSシリーズ|電子負荷(直流電子負荷)|松定プレシジョン

4つの動作モードを搭載

  • 1 定電流(CC)モード
  • 2 定抵抗(CR)モード
  • 3 定電圧(CV)モード
  • 4 定電流(CC)モード+定電圧(CV)モード ※-LCcvオプション選択時のみ

使用イメージ

電子負荷・卓上試験|電子負荷|松定プレシジョン
電子負荷・車載試験|電子負荷|松定プレシジョン

主な用途

  • DC/DCコンバータなどの模擬負荷として
  • 一次・二次電池、直流電源の寿命試験
  • 車載実験などにおけるセンサ模擬
  • 計装用信号のインピーダンス変動試験
  • 基板の評価

ラインナップ

モデル 定格電圧 定格電流 定格電力 お問い合わせ
EGS75W-18V 18V 10A 75W 購入前 購入後
EGS75W-36V 36V 5A 75W 購入前 購入後
EGS75W-60V 60V 2A 75W 購入前 購入後
出力範囲|EGSシリーズ|電子負荷(直流電子負荷)|松定プレシジョン

機能

デジタルインターフェース

USB/LAN/RS-232C/RS-485/GPIBでのデジタル制御に加えてマスタスレーブ動作でのワンコントロールを可能にします。
別売の各種アダプタに関しては、こちらをご覧ください。

ロードオフタイマ機能

フロントパネル操作でロードオフタイマ機能を設定すると、ロードオンからの経過時間のモニタリングと一定時間経過後の自動ロードオフができます。時間は1秒~999時間59分59秒まで設定できます。

ロードオフタイマ機能|EGSシリーズ|電子負荷(直流電子負荷)|松定プレシジョン

リモートコントロール

LOAD ON/OFF|EGSシリーズ|電子負荷(直流電子負荷)|松定プレシジョン

仕様

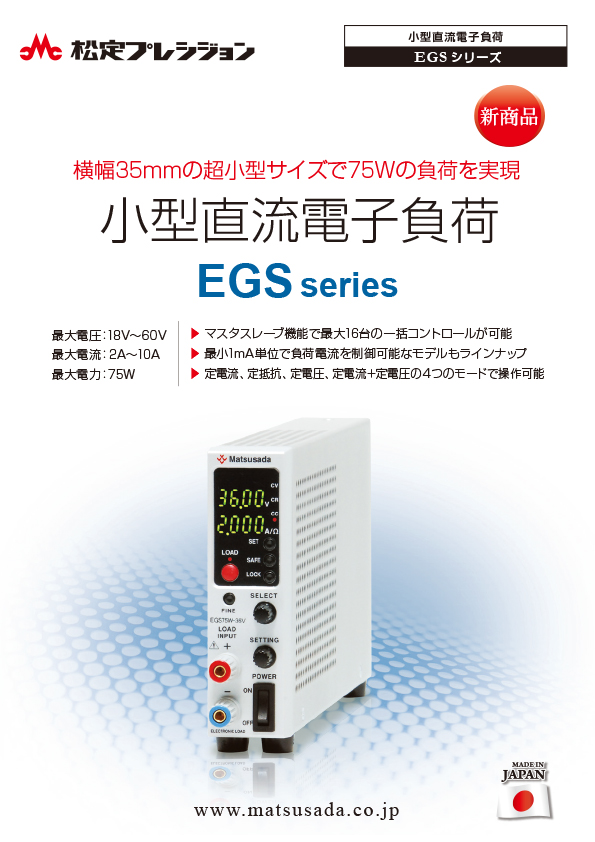

一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。

オプション

-LCcv

定電流+定電圧(CC+CV)モード、低電流保護(UCP)を使用することが可能になります。

-LH

負荷接続端子-シャーシ間の対接地電圧が±500Vdcになります。

-LUs1

USBを介してのデジタル制御を可能にします。
パソコンに搭載されているUSBポート1つにつき1台を接続できます。
使用されるパソコンに搭載されているUSBポートだけでは足りない場合はUSBハブを使用してください。
ただし、USBハブによっては正しく動作しない場合があります。
※マスタースレーブ機能は使用できません。

-L(Mc0.5)、-L(Mc0.15)

通信ケーブル長変更
GP-Mケーブルの長さがそれぞれ0.5m、0.15mとなります。(どちらか一方の選択となります。)

ご発注方法

ご発注時は、上記のオプション記号を型名の後につけてください。
〈例〉EGS75W-36V-L(Mc0.5)

別売品

デジタル通信アダプタ

USB/LAN/RS-232C/RS-485/GPIBでのデジタル制御に加えてマスタスレーブ動作でのワンコントロールを可能にします。
松定プレシジョンオリジナルのデジタルインターフェースをご使用の際は、別途変換アダプタが必要です。PCやPLCとの接続に合わせて、以下のアダプタをご用意しております。

  • ET-32m:LAN用変換アダプタ
  • US-32m:USB用変換アダプタ
  • GP-MET2-9:RS-232C(9ピン)用変換アダプタ
  • GP-MET2-25:RS-232C(25ピン)用変換アダプタ
  • GP-MET4-25:RS-485(25ピン)用変換アダプタ
    GP-MET2-9/GP-MET2-25/GP-MET4-25:(コネクタはDusbです)
  • GP-32m:GPIB用変換アダプタ(2028年12月に販売終了予定)

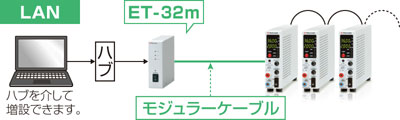

デジタル通信アダプタを使った通信例
デジタル通信アダプタ|EGS|松定プレシジョン

詳しくはGP/ET/USBシリーズをご覧ください。

入力ACケーブル
標準添付 CABLE TYPE1 CABLE TYPE1 CABLE TYPE1 125 V / 10 A 2.5 m
固定長
別売 CABLE TYPE3 CABLE TYPE3 CABLE TYPE3 250 V / 10 A 2.5 m
固定長
別売 CABLE TYPE4 CABLE TYPE4 CABLE TYPE4 250 V / 10 A 2.5 m
固定長
スタンド

1台ずつでのご使用時に便利です。

スタンド|EGSシリーズ|電子負荷(直流電子負荷)|松定プレシジョン
ラックマウントホルダ
ラックマウントホルダ|EGSシリーズ|電子負荷(直流電子負荷)|松定プレシジョン
電源/電子負荷用シーケンスソフトウェア

PSS2シリーズ
PSS2は、簡単な設定で松定プレシジョン製の各種電源や電子負荷、電源用デジタルコントローラをシーケンス動作させることができる専用ソフトです。電子部品のエージング試験やバーンイン試験、耐電圧試験、自動車電装品の耐久試験、断続/連続動作試験や各種シミュレーション試験などに最適です。
詳しくは、製品ページをご確認ください。

PSS2|電源用シーケンスソフトウェア|松定プレシジョン

外形寸法

外形寸法については、こちらよりカタログをダウンロードし、ご参照ください。
