力行・回生運転が可能な双方向電源（回生電源）
用途に合わせて2kWから120kWまで選択可能
KRSシリーズは回生機能（※）を備えた高性能双方向電源（回生電源）です。ハイブリッド自動車や電気自動車の車載用インバータの評価をはじめ、モータ・ジェネレータや車載用大容量バッテリ、キャパシタなどの評価試験、風力発電・太陽光発電の評価試験などに最適です。2kWから120kWまでの幅広いラインナップの中から最適なモデルを選択して頂けますので、開発から製造まで様々な用途にご利用頂けます。
※回生された電力は全て構内で消費されることを前提に設計されています。
特長・概要
- 2kW～120kWまでの20モデル以上の豊富なラインナップ
- 回生機能による電力の有効活用を実現
- ユニット構成により導入後の増設も簡単（最大120kW）
- スムーズな力行 ⇔ 回生切替が可能
- 消費電力を抑えて周囲の温度上昇低減に貢献
用途
下記の用途における回生型電子負荷・電源装置として利用することができます。
- 二次電池やキャパシタの充放電試験評価用（オプション）
- 車載用インバータ、コンバータの評価用
- モータ・ジェネレータの評価用
※いずれのモデルも自立運転には対応していません。系統停電時は停止します。
ラインナップ
| モデル | 入出力電力 [kW] | 電源モード（力行モード） | 負荷モード（回生モード） | お問い合わせ | ||
|---|---|---|---|---|---|---|
| DC 出力電圧 [V] | DC 出力電流 [A] | DC 入力電圧 [V] | 最大入力電流 [A] | |||
| KRS80-32(2kW) | 2 | 80 | 32 | 12～80 | -32 | 購入前 購入後 |
| KRS80-80(5kW) | 5 | 80 | -80 | 購入前 購入後 | ||
| KRS80-160(10kW) | 10 | 160 | -160 | 購入前 購入後 | ||
| KRS80-320(20kW) | 20 | 320 | -320 | 購入前 購入後 | ||
| KRS400-50(10kW) | 10 | 400 | 50 | 40～400 | -50 | 購入前 購入後 |
| KRS650-5(2kW) | 2 | 650 | 5 | 65～650 | -5 | 購入前 購入後 |
| KRS650-12(5kW) | 5 | 12 | -12 | 購入前 購入後 | ||
| KRS650-25(10kW) | 10 | 25 | -25 | 購入前 購入後 | ||
| KRS650-50(20kW) | 20 | 50 | -50 | 購入前 購入後 | ||
| KRS650-75(30kW) | 30 | 75 | -75 | 購入前 購入後 | ||
| KRS650-100(40kW) | 40 | 100 | -100 | 購入前 購入後 | ||
| KRS650-125(50kW) | 50 | 125 | -125 | 購入前 購入後 | ||
| KRS650-150(60kW) | 60 | 150 | -150 | 購入前 購入後 | ||
| KRS650-175(70kW) | 70 | 175 | -175 | 購入前 購入後 | ||
| KRS650-200(80kW) | 80 | 200 | -200 | 購入前 購入後 | ||
| KRS650-225(90kW) | 90 | 225 | -225 | 購入前 購入後 | ||
| KRS650-250(100kW) | 100 | 250 | -250 | 購入前 購入後 | ||
| KRS650-275(110kW) | 110 | 275 | -275 | 購入前 購入後 | ||
| KRS650-300(120kW) | 120 | 300 | -300 | 購入前 購入後 | ||
| KRS750-4(2kW) | 2 | 750 | 4.5 | 75～750 | -4.5 | 購入前 購入後 |
| KRS750-10(5kW) | 5 | 11 | -11 | 購入前 購入後 | ||
| KRS750-20(10kW) | 10 | 22 | -22 | 購入前 購入後 | ||
オプション
-LA1
- 出力電圧外部コントロール
- 出力電圧を外部コントロール電圧（Vcon-in）0～10Vにより制御します。
- 出力電流外部コントロール
- 出力電流を外部コントロール電圧（Icon-in）0～10Vにより制御します。
- 出力電圧モニタ
- 0～+10V（±3％F.S）出力インピーダンス1kΩ
- 出力電流モニタ
- 0～+10V（負の最大電流～正の最大電流）（±3％F.S）出力インピーダンス1kΩ
- リモートスイッチON/OFF
- （TTLまたは外部リレー）
-LBt
負荷がバッテリの場合は、このオプションが必要です。詳しくは営業担当までお問合せください。（本オプションは80V入出力モデルにのみ選択できます。）
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

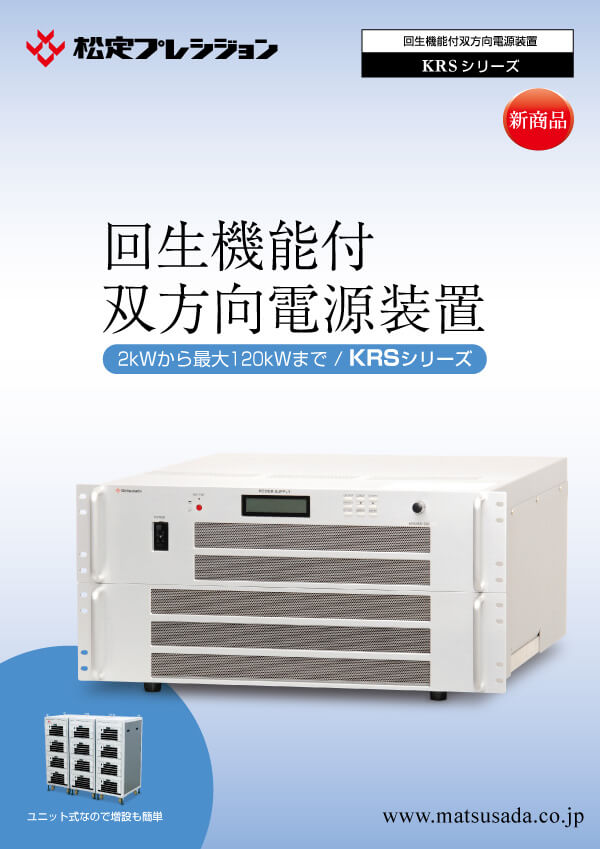

KRSシリーズカタログ【販売終了】
PDF(974KB)
-
直流電源の正しい使い方
更新日：2024/3/5 rev.09
PDF(1,388KB)
-
KRS80-80(5kW)-LA1取扱説明書
PDF(568KB)
-
KRS80-80(5kW)-LA1アナログ・リモート操作編取扱説明書
PDF(228KB）
-
KRS400-50(10kW)本体取扱説明書
PDF(543KB)
-
KRS400-50(10kW)-LA1取扱説明書
PDF(568KB)
-
KRS400-50(10kW)アナログ・リモート操作編取扱説明書
PDF(317KB)
-
KRS650-50(20kW)アナログ・リモート操作編取扱説明書
PDF(326KB)
ダウンロードには会員登録が必要です。
-
KRSシリーズカタログ【販売終了】
PDF(974KB)
-
直流電源の正しい使い方
更新日：2024/3/5 rev.09
PDF(1,388KB)
-
KRS80-80(5kW)-LA1取扱説明書
PDF(568KB)
-
KRS80-80(5kW)-LA1アナログ・リモート操作編取扱説明書
PDF(228KB）
-
KRS400-50(10kW)本体取扱説明書
PDF(543KB)
-
KRS400-50(10kW)-LA1取扱説明書
PDF(568KB)
-
KRS400-50(10kW)アナログ・リモート操作編取扱説明書
PDF(317KB)
-
KRS650-50(20kW)アナログ・リモート操作編取扱説明書
PDF(326KB)
本サイトでは、取扱説明書等の資料は全て最新版のみを公開しています。お持ちの製品によっては資料の版が異なる場合もありますのでご了承ください。
