人工衛星の電源システム（PCDU）の構成と開発・検証ソリューション

人工衛星は、打ち上げられた瞬間から「修理不能」な過酷な環境に置かれます。その中でミッションを完遂させるために最も重要なのが、電力を生成・制御・分配する電源系サブシステム（EPS：Electrical Power Subsystem）です。近年の人工衛星では、電力制御機能と配電機能を統合したPCDU（Power Conditioning and Distribution Unit）構成が広く採用されています。EPSは衛星全体の電源系サブシステムを指し、その中核ユニットとしてPCDUが実装されます。

本稿では、PCDUの内部構造から、衛星の規模に応じた電圧体系、そして松定プレシジョンの電源・負荷装置を用いた高度な検証手法について、解説します。

1. 人工衛星の心臓部「PCDU」の構成と役割

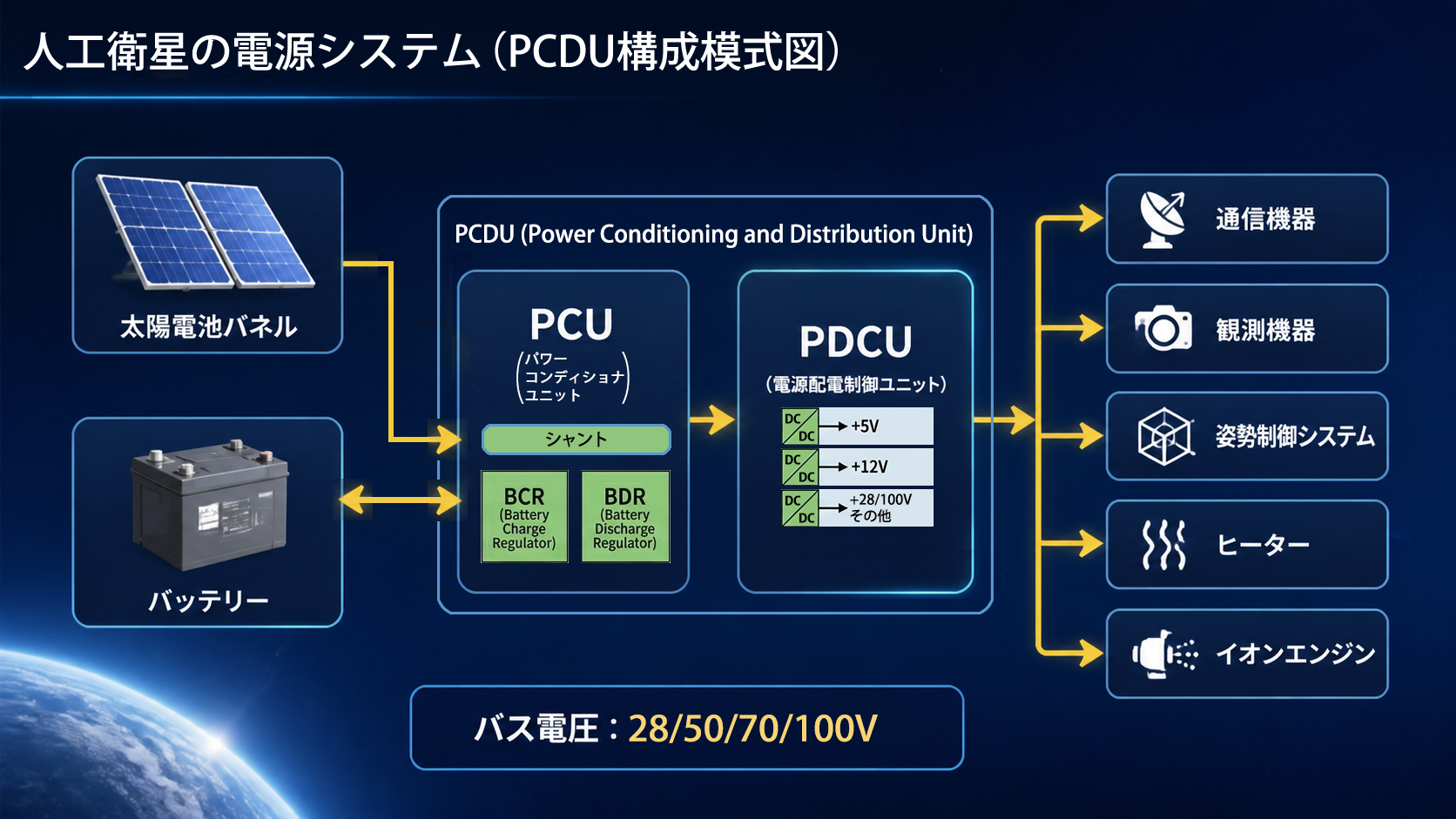

宇宙空間における電力供給は、太陽光という唯一のエネルギー源をいかに効率よく管理するかにかかっています。PCDUは、大きく分けて「電力制御部（PCU）」と「電力分配部（PDCU）」の2つの機能ブロックで構成されます。

1-1. 電力制御部（PCU: Power Control Unit）

PCUは、電力の「生成」と「蓄積」のバランスを最適化し、衛星全体の生命線である「直流バス電圧」を安定化させる役割を担います。

シャント（Shunt）回路の精密制御
太陽電池パドル（SAP：Solar Array Paddle）は、太陽光の入射角や温度によって出力が大きく変動します。発電電力が消費電力を上回り、バッテリーも満充電になった場合、余剰電力をそのままにするとバス電圧が急上昇し、システム全体に重大な損傷を与える可能性があります。シャント回路は、この余剰電力をシャント回路で熱として消費し、ラジエータを通じて宇宙空間へ放熱することで、バス電圧を安定化させます。
BCR（Battery Charge Regulator：バッテリー充電調節器）
太陽電池からの電力を、バッテリーの充電状態（SoC）に合わせて最適な電流・電圧に変換します。過充電はバッテリーの劣化や熱暴走（Thermal Runaway）につながるため、極めて高精度な制御が求められます。
BDR（Battery Discharge Regulator：バッテリー放電調節器）
衛星が地球の影に入る「食（Eclipse）」の期間や、イオンエンジン点火時などの高負荷時に、バッテリーから電力を引き出します。バッテリー電圧が変動しても、負荷側へ安定した直流バス電圧を供給し続けるため、高効率な電圧変換（昇圧や降圧、昇/降圧）・安定化機能が必要となります。

1-2. 電力分配部（PDCU: Power Distribution Control Unit）

PDCUは、PCUが安定化させたメインバス電力を、衛星内の各コンポーネントへ「配分」し、同時に「保護」する役割を担います。

多系統のDC/DCコンバータによる電圧変換
メインバス電圧（例：28V）は、そのままでは各デバイスに使えません。PDCU内部のDC/DCコンバータにより、以下の電圧へ変換されます。
- 5V/3.3V: オンボードコンピュータ（OBC）やデータ処理ユニット用
- 12V/15V: 通信機（トランスポンダ）や各種センサ用
- 28V/50V/100V: 大型アクチュエータやヒーター、ミッション機器用
スイッチングと保護機能（LCL: Latching Current Limiter）
特定の機器でショートや異常電流が発生した際、その影響がメインバスに波及して衛星全体がシャットダウン（デッドバス状態）するのを防ぐため、高速な遮断回路が組み込まれています。多くのLCLは再投入（リセット）機能を備え、単一障害による衛星全体停止を防止します。
HCE（Heater Control Electronics：熱制御）
宇宙空間は極低温から極高温まで激しく変化します。デリケートな電子機器やバッテリーを動作温度内に保つため、PDCUはヒーターのON/OFFを精密に制御します。

2. 人工衛星の規模別・電圧体系と電源容量の具体的数値

衛星のミッション規模が大きくなるほど、必要となる電力供給能力と電圧は向上します。

衛星カテゴリー	質量（目安）	バス電圧	電源容量（EOL時*）	技術的特徴
超小型 (CubeSat)	1kg～10kg	3.3V/5V/12V	10W～50W	大学やベンチャー企業による実証機。民生用リチウムイオン電池を活用し、低コスト・短納期で開発される。
小型衛星	100kg～500kg	28V	500W～2kW	地球観測、宇宙環境計測など。航空宇宙分野、アビオニクスで最も標準的な電圧(28V)を採用。
中・大型衛星	1t～5t以上	50V/70V/100V級	5kW～20kW	静止通信衛星、放送衛星。大電力を送電する際の配線損失（発熱）を抑えるため高電圧化。数千回の充放電サイクルに耐える設計。

*EOL: End of Life（運用寿命末期）においてもミッションを遂行できる発電能力が必要とされる。

また、推進系としてグリッド型イオンエンジン（電気推進機）を搭載する場合、加速電極に数kV級の高電圧が必要となる場合があり、専用の高圧電源ユニット（PPU）が搭載されます。イオンエンジンについて詳しくは、技術コラム：「イオンエンジンとは？仕組みや構造・用途について」をご覧ください。

なぜ人工衛星のバス電圧は28Vなのですか？: 人工衛星で広く使用されている28Vバス電圧は、航空宇宙・アビオニクス（Avionics）分野の電源システムに由来しています。航空機では24Vバッテリーを充電時に約28Vで運用していたため、多くの高信頼部品が28V対応として標準化されました。技術的にも28Vは、電力伝送時の電流を抑えることで配線損失や発熱、ハーネス重量を低減できる一方、過度な高電圧による放電や絶縁破壊のリスクを抑えられるという利点があります。そのため、人工衛星のEPS（Electrical Power Subsystem）やPCDUにおいて、現在でも広く採用されています。

人工衛星では、バッテリーの充放電寿命の問題をどのように解決しているのですか？: 人工衛星では、バッテリーの充放電深度（DoD）を浅く抑えることで寿命を大幅に延ばしています。通常はバッテリー容量の10〜30%程度のみを使用し、深放電を避けることで数万回規模の充放電サイクルに対応します。また、太陽電池パドル（SAP）が日照時の主電源となり、バッテリーは主に地球の影に入る食期間や一時的なピーク負荷時に使用されます。さらに、NiCd、NiH2、リチウムイオン電池などの宇宙用バッテリーに対して、厳密な充電制御、温度管理、セルバランス制御を行うことで、10年以上の長期運用を実現しています。

3. 松定プレシジョンの電源・負荷装置による「地上検証」の重要性

人工衛星の開発工程において、打ち上げ前の「電気的インターフェース試験」は最も時間を要する工程の一つです。ここでは、松定プレシジョンの製品がどのように活用されているかを解説します。

3-1. 高速応答電源による太陽電池シミュレーション（SAS）

本物の太陽電池パドルを地上で動作させるには大規模な擬似太陽光源が必要であり、現実的ではありません。そこで、太陽電池特有の非線形出力特性（I-Vカーブ）をシミュレートできる電源が用いられます。

検証内容: 宇宙空間での日照から日陰への急激な変化、あるいはパドルの展開異常による発電不足を再現し、PCDUや電力制御系が、MPPT（最大電力点追従）制御やシャント制御を適切に実行できるかを確認します。
松定製品の利点: 高速な電圧・電流応答性能により、複雑なI-Vカーブをリアルタイムで追従再現でき、高精度な評価が可能です。

3-2. 双方向電源によるバッテリーシミュレーション

実物の宇宙用バッテリーは非常に高価で、かつ充放電回数に制限（寿命）があります。また、試験中のミスで過充電させてしまうと火災のリスクもあります。

検証内容: バッテリーの電圧変化に伴うBCRの充電特性や、BDRの放電安定性を確認します。双方向電源であれば、1台で電力供給（Source）と電力吸収（Sink）の両動作を模擬できます。
松定製品の利点: 回生機能付きの双方向電源を用いることで、充放電試験における発熱や空調負荷を低減し、安全性とエネルギー効率に優れた試験環境を構築できます。

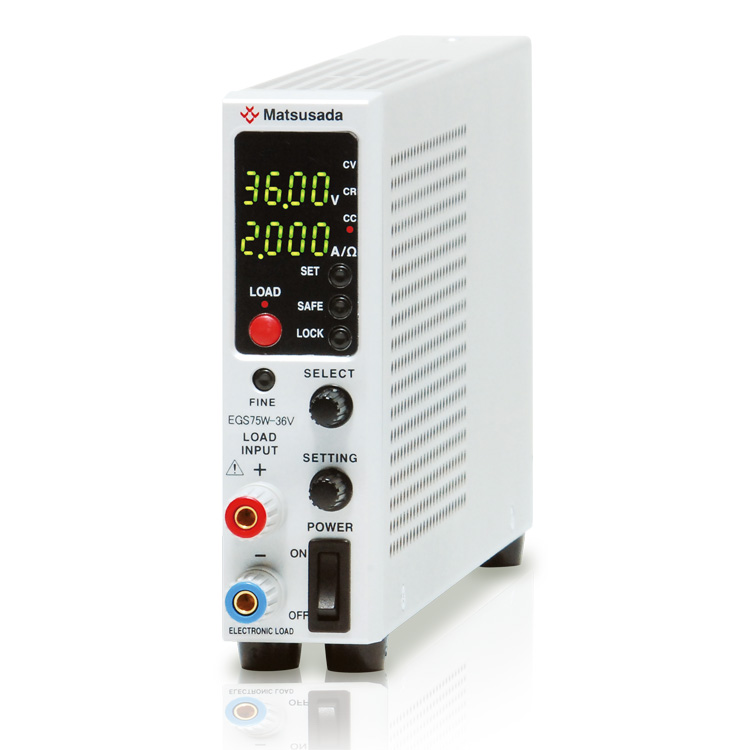

3-3. 電子負荷装置によるPDCUの分配試験

PDCUから各機器へ電力を供給する際、各ラインの負荷変動が他の機器に悪影響を及ぼさないかを検証します。

検証内容: 複数の電子負荷を接続し、通信機の起動時の突入電流や、ヒーターの断続的な動作を模擬します。これにより、バス電圧の過渡応答特性や、保護回路（LCL）が設計値通りに動作するかを厳密にチェックします。
松定製品の利点: 多チャンネル対応の電子負荷により、衛星内の数十系統に及ぶ電力ラインを同時に、かつ独立してプログラム制御することが可能です。
