大型バッテリ充放電装置

1250Wの大容量充放電が専用ソフトウェアで自在に制御できる

  • 入出力電圧 5V~60V
  • 入出力電流 20A~250A
  • 入出力電力 200W~1250W
  • 大容量

大型二次電池の評価をもっと簡単にするための機能を搭載

ECPUシリーズは、この1台だけで 200Wから1250Wという大容量までの充放電が可能な直流充放電装置です。
入出力電圧・電流値の正確な設定・読取を可能にする液晶5桁メータや、充放電動作と各種計測を一括コントロールできる専用ソフトウェア「ECD-BC-1ch」、サーミスタによる電池温度検出機能などにより、リチウムイオン電池や燃料電池、ニッケル水素電池、鉛電池などの様々な二次電池や電気二重層キャパシタなどの充放電評価試験をより簡便に行うことができます。また、多セルを直列接続した状態でも各セルへの充放電やセル毎の電圧・電流・温度のデータを取得することが可能です(合計250Vまで)。
※ 1チャンネル対応。複数チャンネル対応ソフトウェア「ECD-BC-512ch」は別売となります。

特長

  • 大容量1250Wmaxの充放電
  • 負荷電圧0V入力に対応
  • サーミスタによる電池温度測定
  • 高精度の充放電コントロール
  • 充放電テストの一連の流れ(条件作成、実行、データ確認)を1つのソフトウェアで実現。
  • 最大256台のECPUを一括制御。異なる運転条件も16組まで設定可能。
  • 充放電テストの実行中にも電圧、電流、電池温度などのデータログの確認が可能。
  • エスペック社製恒温槽と連動させた充放電テストにも対応。

充放電試験専用ソフトウェア「ECD-BC」(標準添付)

ECD-BCは、リチウムイオン電池などの各種二次電池の充放電試験を行う際に理想的な電源制御を実現します。試験条件の設定や試験の実行、試験状態の確認および試験結果の表示・保存が可能です。
※:1チャンネル限定の評価版であるECD-BC-1chを標準添付しています。多チャンネルコントロールを行うECD-BC-512chは別途ご購入いただく必要があります。

特長

  • 充放電試験の一連の流れ(条件作成→実行→データ確認)を1つのソフトウェアで実現
  • 最大256台の弊社製充放電試験電源を使用した充放電テストの実行が可能
  • テスト実行中もデータログの確認が可能
  • エスペック製恒温槽と連動させた充放電試験の実行が可能
  • 代表的な二次電池のサンプルコンディションをプリインストール
1.テストコンディションの作成

充放電のテストコンディションを作成します。シーケンスパターンは16個まで設定可能で、充放電モードの選択や各保護機能の設定など、目的に合わせた様々なテストコンディションを設定することができます。また、代表的な二次電池(リチウムイオン電池・ニッケル水素電池・鉛蓄電池)を使用した充放電試験用のテストコンディションが予めインストールされているので、使用する電池に応じたテストコンディションを作成する時に参考にしていただけます。

大型二次電池用検査ユニット・リモートコントロール用ソフトウェア ECD-BC、作業手順1、テストコンディション作成のイメージ画面|充放電装置|ECPUシリーズ|松定プレシジョン
2.テストの実行

設定したグループ毎にテストを実行します。実行画面ではシーケンス、恒温槽と電源のステータス、テスト時の電圧値・電流値といった、必要な情報を1つの画面でモニタリングすることができます。また、複数のグループを平行してテストしている場合、これらのステータスを一括してモニタすることも可能です。

大型二次電池用検査ユニット・リモートコントロール用ソフトウェア ECD-BC、作業手順2、テスト実行のイメージ画面|充放電装置|ECPUシリーズ|松定プレシジョン
3.測定データの確認

データ確認画面で各種測定データを確認します。シーケンスのサイクル毎に確認が可能で、単位時間毎のステータスや各サイクルの終了条件を確認できます。シーケンスごとに数値または個別のグラフ、一括でのグラフ確認が可能です。また、測定データはCSV形式で出力することができ、表計算ソフトウェアなどで集計や解析を行うことができます。

大型二次電池用検査ユニット・リモートコントロール用ソフトウェア ECD-BC、作業手順3、測定データ確認のイメージ画面|充放電装置|ECPUシリーズ|松定プレシジョン

使用例

リチウムイオン電池の充放電繰り返し試験
テストコンディション
電池仕様 定格容量 2.4Ah
公称電圧 3.7V
200回程度充放電済み
充電 モード CC-CV充電
充電電流 2.0A
CV電圧 4.2V
放電 モード CC放電
放電電流 2.0A
終止電圧 2.8V
平均温度 20℃
リチウムイオン電池 放電特性曲線
リチウムイオン電池の充放電繰り返し試験|充放電装置|ECPUシリーズ|松定プレシジョン

「ECD-BC」を使えば様々な接続制御が可能です

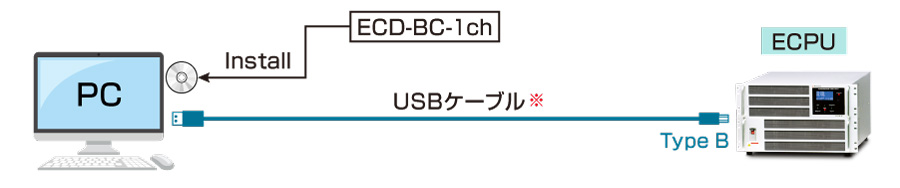

接続例1 [ECD-BC-1ch]
接続例1|充放電装置|ECPUシリーズ|松定プレシジョン

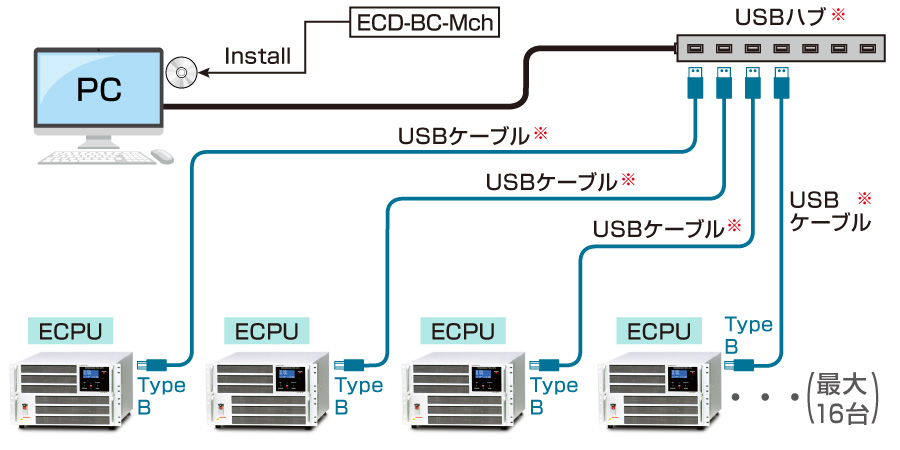

出荷時には1ch制御対応のECD-BC-1chが添付されています。これ以上のch数を制御する場合はECD-BC-512chを別途ご購入頂く必要があります。

接続例2
接続例2|充放電装置|ECPUシリーズ|松定プレシジョン
接続例3 [個別制御できる接続方法]
接続例2|充放電装置|ECPUシリーズ|松定プレシジョン

詳しくは、こちらよりカタログをダウンロードし、ご参照ください。

ラインナップ

モデル名 入出力電圧 入出力電流 入出力電力 お問い合わせ
ECPU5-40 0~5V 0~40A 200W 購入前 購入後
ECPU5-50 0~50A 250W 購入前 購入後
ECPU5-100 0~100A 500W 購入前 購入後
ECPU5-200 0~200A 1000W 購入前 購入後
ECPU5-250 0~250A 1250W 購入前 購入後
ECPU20-30 0~20V 0~30A 600W 購入前 購入後
ECPU30-40 0~30V 0~40A 1200W 購入前 購入後
ECPU60-20 0~60V 0~20A 1200W 購入前 購入後
販売終了モデル
以下のモデルは2022年9月に販売を終了させていただきました。 サポートに関しては継続させていただいております。
モデル名 入出力電圧 (V) 入出力電流 (A) 入出力電力 (W) お問い合わせ
ECPU5-5 販売終了 0~5V 0~5A 25W 購入後

機能

3つの充電モード

定電流・定電圧(CC・CV)充電

電流値・電圧値をともに設定することにより、設定した値以上に出力されないように設定できます。

大型二次電池用検査ユニット・定電流・定電圧充電モード|充放電装置|ECPUシリーズ|松定プレシジョン

定電流(CC)充電

設定した電流値で充電します。充電中における端子電圧が変化しても、一定の電流を流すことができます。

大型二次電池用検査ユニット・定電流充電モード|充放電装置|ECPUシリーズ|松定プレシジョン

定電圧(CV)充電

設定した電圧値で充電します。充電電流が変化しても、一定の電圧を印加することができます。

大型二次電池用検査ユニット・定電圧充電モード|充放電装置|ECPUシリーズ|松定プレシジョン

充電完了条件設定

時間の設定
最大999時間59分59秒まで、1秒単位で設定することができます。設定時間に達すると充電を完了します。
電圧の設定
完了する電圧を設定し、バッテリの端子電圧が設定値に達すると充電を完了します。(定電流充電時のみ)
電流の設定
完了する電流を設定し、バッテリに流れる電流が設定値に達すると充電を完了します。(定電圧充電時のみ)
-⊿Vの設定
バッテリによっては、充電完了時に電圧が上昇し、その後電圧が下降して充電が完了するものがあります。その時の電圧下降値を測定し、設定された-⊿Vだけ下降した時に充電を完了します。
温度の設定(近日対応予定)
外部温度が設定温度に達すると放電を完了します。(この設定を行った場合、外部温度保護は無効になります。)

3つの放電モード

定電流(CC)放電

設定した電流値で放電します。放電中に端子電圧が変化しても、一定の電流を流すことができます。

大型二次電池用検査ユニット・定電流放電モード|充放電装置|ECPUシリーズ|松定プレシジョン

定電力(CP)放電

設定した電力値で放電します。放電中に端子電圧が変化した場合、変化に応じて一定の電力を消費させることができます。

大型二次電池用検査ユニット・定電力放電モード|充放電装置|ECPUシリーズ|松定プレシジョン

定抵抗(CR)放電

設定した抵抗値で放電します。端子電圧の電圧値を測定し、設定値に応じて、放電の電流値を決定します。

大型二次電池用検査ユニット・定抵抗放電モード|充放電装置|ECPUシリーズ|松定プレシジョン

放電完了条件設定

時間の設定
最大999時間59分59秒まで、1秒単位で設定することができます。設定時間に達すると放電を完了します。
電圧の設定
完了する電圧値を設定し、バッテリの端子電圧が設定値に達すると放電を完了します。
温度の設定(近日対応予定)
外部温度が設定温度に達すると放電を完了します。(この設定を行った場合、外部温度保護は無効になります。)

電池温度検出機能

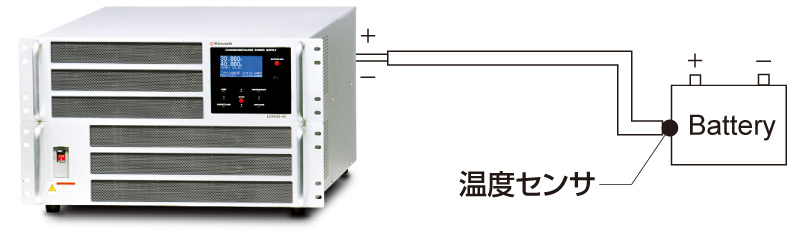

電池の温度をサーミスタで測定し、異常温度になると充放電を緊急停止させ、電池を保護します。異常温度値の設定は本体フロントパネルの操作またはPCによるリモート操作にて行えます。

大型二次電池用検査ユニット・電池温度検出機能接続イメージ図|充放電装置|ECPUシリーズ|松定プレシジョン

デジタル制御機能

制御機能 出力 ON/OFF設定
各種ステータス表示 出力状態/動作状態/OVP/OCP/UVP/OPP
最大16台デジタル制御
複数台数接続時の一括制御
書き込み機能 入出力電圧設定/入出力電流設定 パーセントモード(100.00%)
電圧電流値モード(最大定格電圧/電流値)
OVP設定/OCP設定/UVP設定 パーセントモード(100.0%)
電圧電流値モード(最大過電圧/過電流/低電圧保護値)
OPP設定 電圧電流値モード(最大過電力保護値)
定電力設定/定抵抗設定 電力値モード(最大定格電力値)
抵抗値モード
読み込み機能 入出力電圧計測/入出力電流計測 パーセントモード(100.00%)
電圧電流値モード(最大定格電圧/電流値)
入出力電圧設定値/入出力電流設定値 パーセントモード(100.0%)
電圧電流値モード(最大定格電圧/電流値)
OVP設定/OCP設定/UVP設定 パーセントモード(100.0%)
電圧電流値モード(最大過電圧/過電流/低電圧保護値)
OPP設定 電圧電流値モード(最大過電力保護値)
定電力計測/定抵抗計測 電力値モード(最大定格電力値)
抵抗値モード
定電力設定値/定抵抗設定値 電力値モード(最大定格電力値)
抵抗値モード
外部温度計測 温度値モード

※各モデルの最小値はフロントパネルのメータ表示の最小表示桁と同じになります。

各種保護機能

充放電試験において、お客様の接続デバイスや本機を保護するために、各種保護機能をご用意しました。
OVP(過電圧保護)、OCP(過電流保護)、UVP(低電圧保護)、OPP(過電力保護)、OBP(外部温度保護)
その他の機能については、こちらよりカタログをダウンロードし、ご参照ください。

仕様

一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。

添付品

  • 入力ACケーブル2.5m長単相用3芯タイプ 1本
  • 取扱説明書 1部
  • サーミスタ 1個
  • 充放電試験専用ソフトウェア「ECD-BC-1ch」インストール用CD 1枚

オプション

-LGmb
デジタルインターフェース
  • -LGmb:デジタルインターフェース+通信ケーブル2m長
  • -LGmb(Mc0.5):デジタルインターフェース+通信ケーブル0.5cm長

※:本オプション選択時は、標準のUSBインターフェースは装備されません。

LAN/USB/RS-232C/RS-485/GPIBでのデジタル制御に加えてマスタースレーブ動作でのワンコントロールを可能にします。
松定プレシジョンオリジナルのデジタルインターフェースをご使用の際は、別途変換アダプタが必要です

マスタスレーブ動作のワンコントロール機能

-LGm デジタルインターフェースボード|充放電装置|ECPUシリーズ|松定プレシジョン

(A) Moduler cable (CO-M cable)

マスタスレーブは同じモデルでの接続となります。
なお、各種インターフェースオプションを備えたモデルをマスタスレーブ制御する場合は、標準装備のインターフェースを使用します。

ご発注方法

ご発注時は、上記のオプション記号を型名の後につけてください。
〈例〉ECPU5-250-LGmb

別売品

入力ACケーブル
【標準添付】 CABLE TYPE5 CABLEシリーズ|充放電装置|ECPUシリーズ|松定プレシジョン CABLEシリーズ|充放電装置|ECPUシリーズ|松定プレシジョン 250V/25A 2.5 m
デジタル接続用アダプタ

松定プレシジョンオリジナルのデジタルインターフェースをご使用の際は、別途変換アダプタが必要です。
PCやPLCとの接続に合わせて、以下のアダプタをご用意しております。

  • ET-32m:LAN用変換アダプタ
  • US-32m:USB用変換アダプタ
  • GP-MET 2-9:RS-232C(9ピン)用変換アダプタ
  • GP-MET 2-25:RS-232C(25ピン)用変換アダプタ
  • GP-MET 4-25:RS-485(25ピン)用変換アダプタ
  • GP-32m:GPIB用変換アダプタ(2028年12月に販売終了予定)

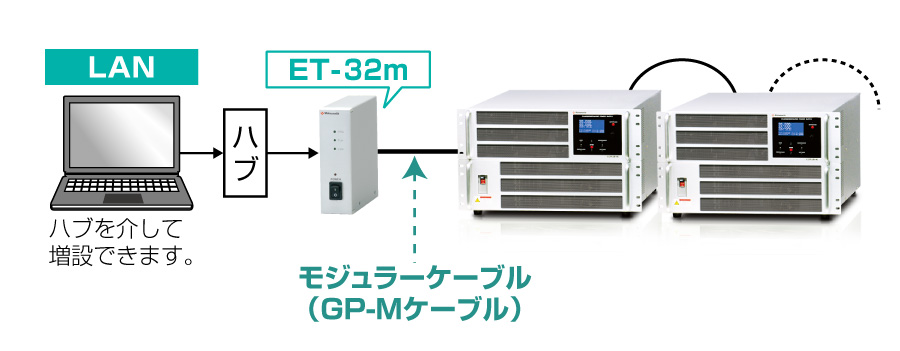

デジタル通信アダプタを使った通信例
デジタル通信アダプタを使った通信例|充放電装置|ECPUシリーズ|松定プレシジョン
詳しくは、GP/ET/USBのページをご覧ください。
