新商品

小型卓上
直流安定化電源

  • 16V~320V
    0.5A~10A
    80W

  • 幅35mm、重量1kg

  • 低ノイズスイッチング方式

  • ワイドレンジ出力

更なる進化を遂げたコンパクトDC電源の傑作、P4KF-80シリーズ登場

小型卓上直流安定化電源P4KF-80シリーズは、横幅35ミリの薄型設計は従来機P4K-80シリーズそのままながら、立ち上がり速度の向上とリップルノイズ低減を実現した、次世代の直流安定化電源です。更に、安全な出力端子の採用、LAN・USBポート、リモートマルチファンクション機能の標準装備など、使い勝手と安全性を向上させました。

80W・16V/10Aから320V/0.5Aまでの広範囲な出力に対応。便利なワイドレンジ機能やシーケンス機能、自然空冷方式による静粛性など、研究開発環境に最適です。 小型ながらも高性能な特性で、ECUや基板の評価試験、LEDの輝度測定・IV測定など、各種試験や研究開発など幅広い用途に対応します。

特長

  • 横幅わずか35mmの超薄型サイズで80W出力が可能
  • 最大320Vまで出力が可能
  • 自然空冷方式により高い静粛性を実現
  • 視認性に優れた4桁メータを採用
  • 高分解能D/A・A/Dコンバータを搭載
    ロータリエンコーダの1クリックが1カウントとなるため、細かな数値の設定が簡単です。
  • LAN・USBポート標準装備
    制御用のパソコンが無くても、電源本体だけで様々なテストパターンを設定できます。
  • 出力電圧・電流値のスピーディな設定が可能
    フロントパネルのロータリエンコーダで出力電圧・電流値を設定する際、出力電圧・出力電流設定ツマミのいずれかを押すことで、メータの設定桁が変わります。細かな出力値を設定する際も、大きく数値を変える際も、スピーディに設定することが可能です。

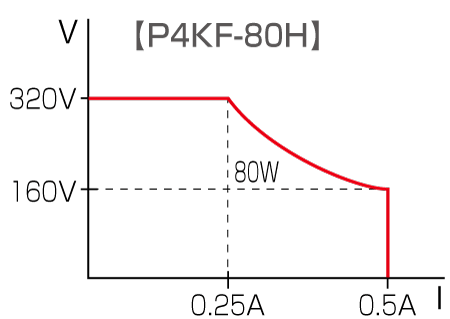

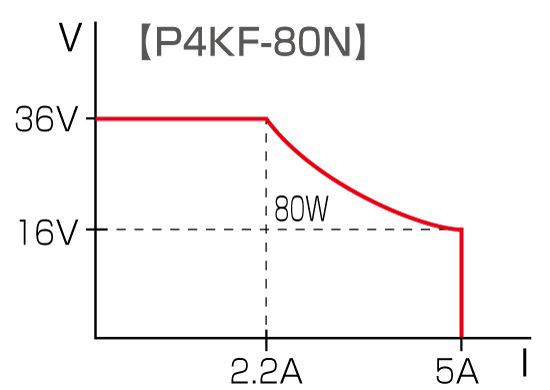

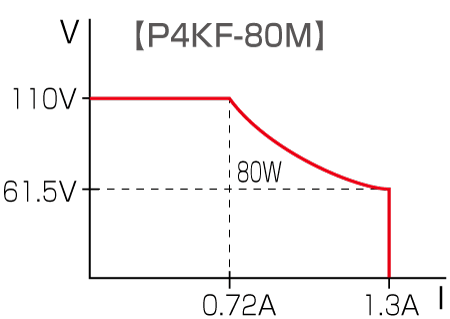

便利なバリアブルレンジ機能

80Wの範囲内で電圧値/電流値を設定して出力ON
※常に80W出せる自動レンジではありません。再度設定が必要になります。

便利なバリアブルレンジ機能|P4KFシリーズ|直流安定化電源 ベンチトップ|松定プレシジョン

更に進化しました

従来製品(P4K-80シリーズ)より性能の向上はもちろん、使い勝手や安全性も向上しました。

使い勝手や安全性が向上

FINEボタンをダイヤルPUSH式に変更
FINEボタンをダイヤルPUSH式に変更|P4KFシリーズ|直流安定化電源 ベンチトップ|松定プレシジョン

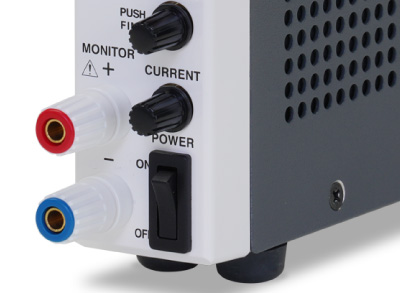

安全な出力端子を採用
安全な出力端子を採用|P4KFシリーズ|直流安定化電源 ベンチトップ|松定プレシジョン

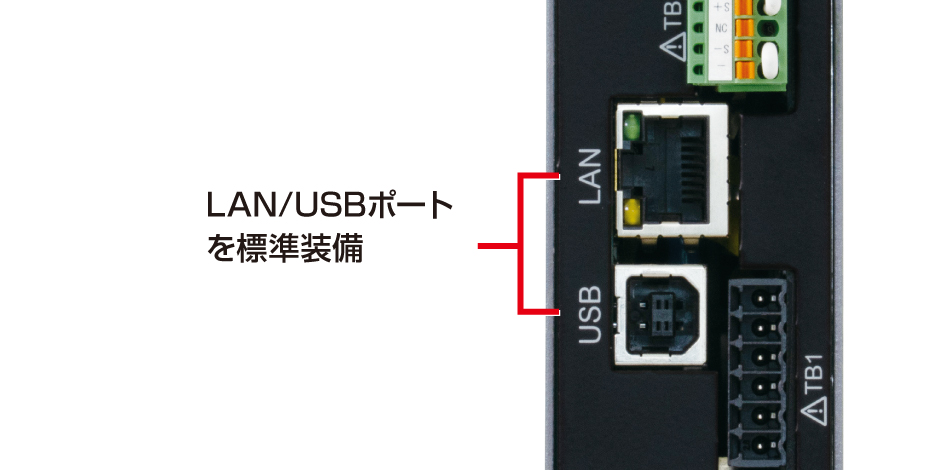

LAN・USBポートを標準装備
LAN・USBポートを標準装備|P4KFシリーズ|直流安定化電源 ベンチトップ|松定プレシジョン

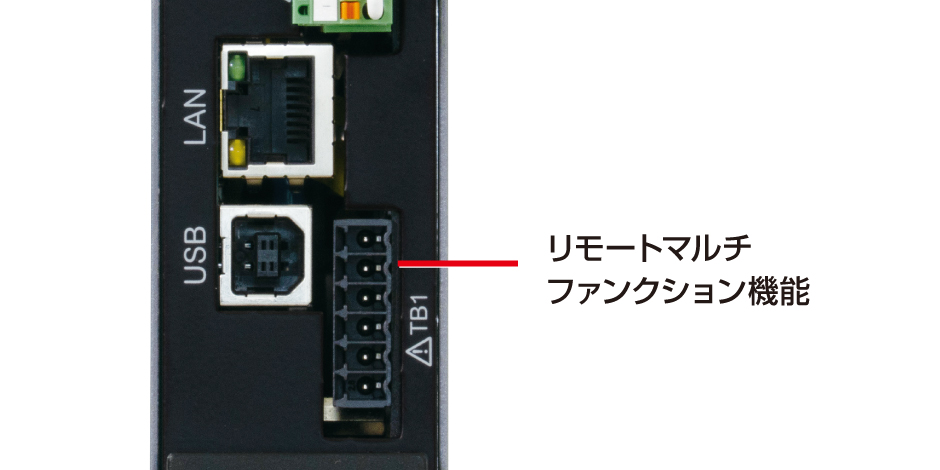

リモートマルチファンクション機能を標準装備
リモートマルチファンクション機能を標準装備|P4KFシリーズ|直流安定化電源 ベンチトップ|松定プレシジョン

性能比較

P4KF-80シリーズは、新しい回路構成により、これまでトレードオフだったリップルノイズ性能と立上り速度性能を同時に改良しました。
松定プレシジョンの代名詞とも言えるコンパクト電源が更なる進化を遂げました!

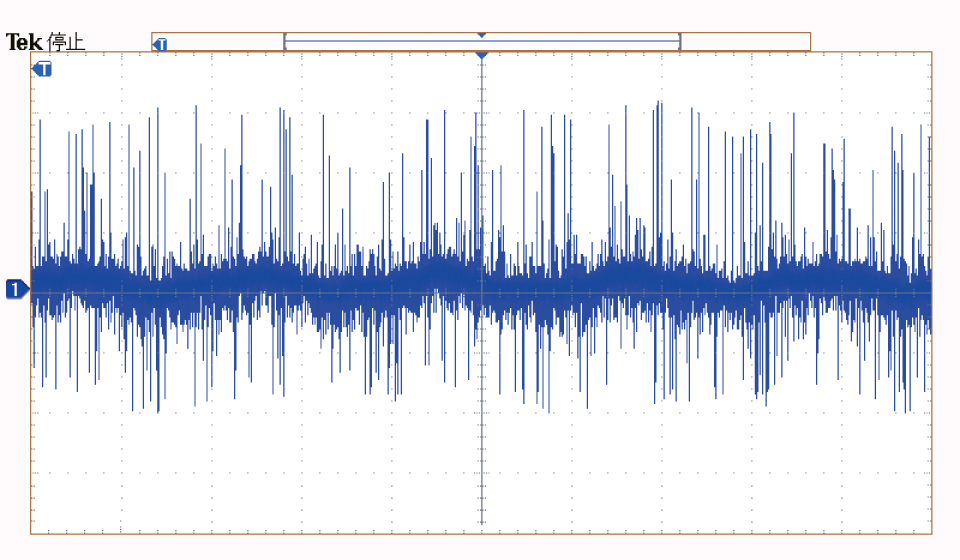

リップルノイズ
従来品 (P4K-80シリーズ)
リップルノイズ(従来品)|P4KFシリーズ|直流安定化電源 ベンチトップ|松定プレシジョン

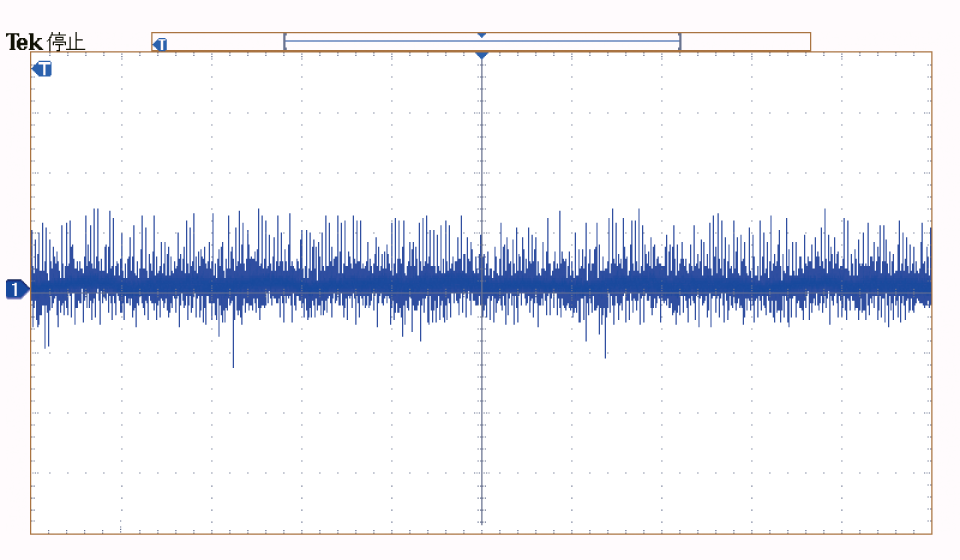

P4KF-80シリーズ
リップルノイズ(P4KF-80)|P4KFシリーズ|直流安定化電源 ベンチトップ|松定プレシジョン
立上り速度

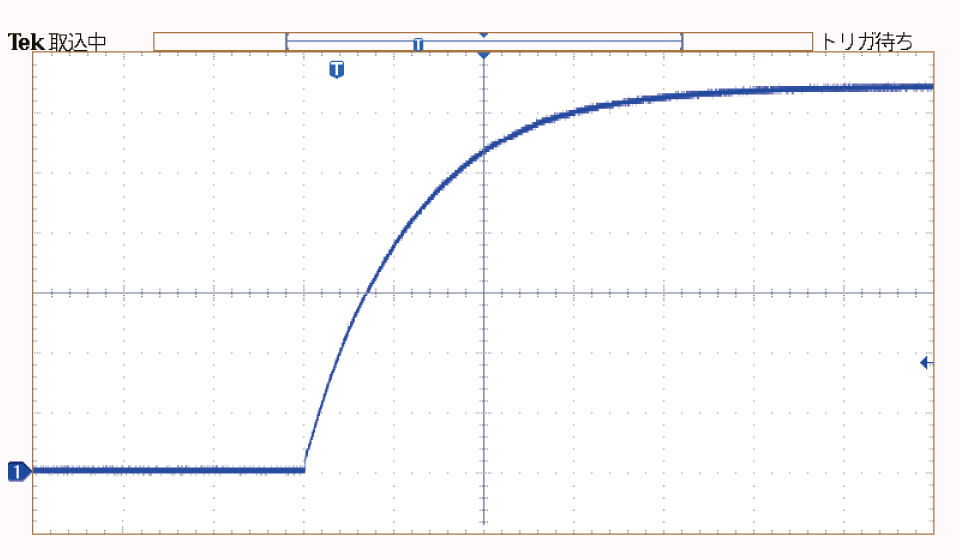

従来品 (P4K-80シリーズ)
立上り速度(従来品)|P4KFシリーズ|直流安定化電源 ベンチトップ|松定プレシジョン
P4KF-80シリーズ
立上り速度(P4KF-80)|P4KFシリーズ|直流安定化電源 ベンチトップ|松定プレシジョン

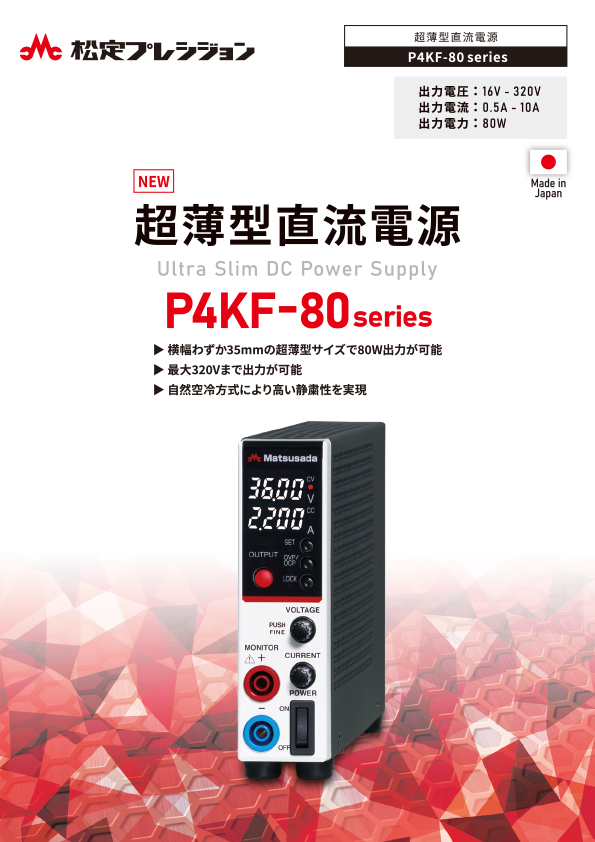

詳しくは、こちらよりカタログをダウンロードのうえ、ご参照ください。

ラインナップ

モデル 出力 リップル お問い合わせ
出力電圧 出力電流 出力電力 (mVrms) (mArms)
P4KF-80L 0~16V 0~10A 80W 4mV 6mA 見積り 購入前 購入後
P4KF-80N 0~36V 0~5A 5mV 4mA 見積り 購入前 購入後
P4KF-80M 0~110V 0~1.3A 6mV 2mA 見積り 購入前 購入後
P4KF-80H 0~320V 0~0.5A 10mV 1mA 見積り 購入前 購入後
※リップルの適用範囲は定格出力の10%~100%の場合に限ります。

機能

マルチセット機能

電圧・電流の値を通常のプリセットに加えて3つまで記憶します。
設定値を変更するたびに微調整する必要がなく、繰り返しデータを取る実験や、製品の検査工程に便利です。

メモリー(a)
マルチセット機能 メモリー(a)|P4KF-80シリーズ|直流安定化電源 ベンチトップ|松定プレシジョン
メモリー(b)
マルチセット機能 メモリー(b)|P4KF-80シリーズ|直流安定化電源 ベンチトップ|松定プレシジョン
メモリー(c)
マルチセット機能 メモリー(c)|P4KF-80シリーズ|直流安定化電源 ベンチトップ|松定プレシジョン
マルチセット機能|P4KF-80シリーズ|直流安定化電源 ベンチトップ|松定プレシジョン

電流吸込抑制機能

負荷側から電源に対する逆電流を防止します。
電源と容量性負荷に接続した際に、容量性負荷の電荷が電源側に移動することを防ぎます。バッテリーやコンデンサが充電された状態を保持したまま試験をされたい方に便利な機能です。

※逆電流を制御し安定化させることはできません。逆電圧が定格電圧以上になるような負荷の場合(誘導負荷、回生モータ等)はダミー抵抗や逆電流防止ダイオードなどを接続し電源を保護してください。
電流吸込抑制機能|P4KF-80シリーズ|直流安定化電源 ベンチトップ|松定プレシジョン

2モードロック機能

フロントパネルの操作を全てロックする「フルLOCK」と出力ON/OFFだけ残してロックする「通常LOCK」の 2つのモードから設定できます。
誤操作を確実に防止したい場合は「フルLOCK」モード、誤操作は防止しつつ、出力停止をローカルで行いたい場合は 「通常LOCK」モードを設定してください。

※どちらのモードでもパワースイッチでの緊急停止は可能です。
2モードロック機能|P4KF-80シリーズ|直流安定化電源 ベンチトップ|松定プレシジョン

リモートマルチファンクション機能

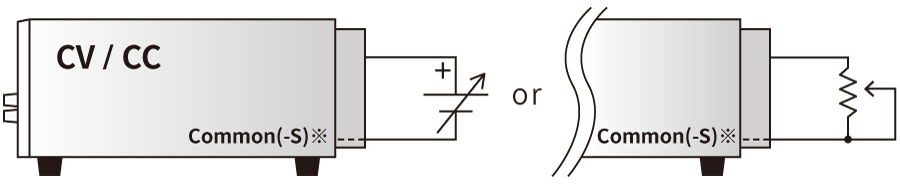

出力制御

リモートコントロール電圧( Vcon:0~10Vdc、Icon:0~10Vdc )や可変抵抗器により出力電圧、出力電流の設定が可能になります。

※-Sがコモンになっていますので、外部コントロール電圧は-Sを基準として入力してください。故障の原因になる場合があります。
出力制御|P4KF-80シリーズ|直流安定化電源 ベンチトップ|松定プレシジョン
Vout/Iout Vcon/Icon R
0~MAX 0~約10Vdc 0~約10kΩ

リモート機能

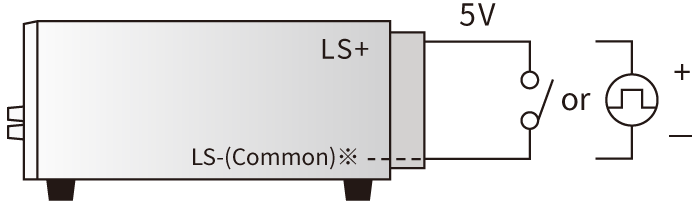

リモート出力ON/OFF制御

レー、TTLにより、出力ON/OFFの制御が可能になります。

リモート出力ON/OFF制御|P4KF-80シリーズ|直流安定化電源 ベンチトップ|松定プレシジョン
Output リレー TTL
ON ショート LOW
OFF オープン HIGH

Sink電流 1mA

※-Sがコモンになっていますので、外部コントロール電圧は-Sを基準として入力してください。故障の原因になる場合があります。

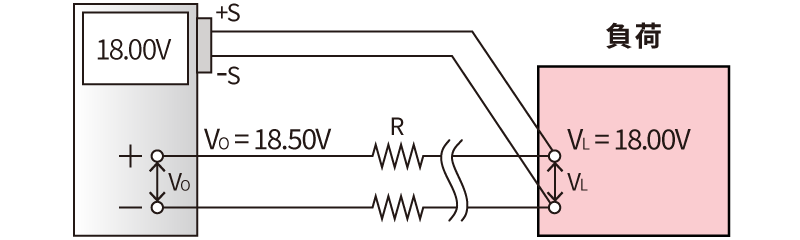

リモートセンシング

出力線の抵抗分(R)による電圧降下(Vo-VL)を最大3.7V※まで補償します。

リモートセンシング|P4KF-80シリーズ|直流安定化電源 ベンチトップ|松定プレシジョン
※モデルにより異なります。

マスタスレーブ機能

接続した電源の設定値を、マスタ機で一括操作できる機能です。
(-LGmb、-LGobオプション選択時のみ使用可)

※各電源の設定値を個別に設定することも可能です(スレーブローカルモード)
※負荷を並列接続する場合、マスタ機とスレーブ機からの出力は均等にはなりません。
※ノイズが多い環境下での使用が想定される場合は-LGobオプションを推奨します。
異なるモデルを接続してマスタスレーブ機能を使用する場合は、お問い合わせください。
マスタスレーブ機能|P4KF-80シリーズ|直流安定化電源 ベンチトップ|松定プレシジョン

ディレイトリガ機能

OUTPUT ON/OFF時に、時間をずらして出力を開始・停止することが可能です。

※各電源の設定値を個別に設定することも可能です(スレーブローカルモード)
※P4K-36シリーズ、P4K-80シリーズ、PK-80シリーズ、PKシリーズ、TBシリーズ、PKTシリーズ、PRKJ / PRKシリーズ、PVCEJ / PVCEシリーズが対象となります。それぞれ詳しい個別カタログをご用意しておりますので、営業担当までお問合せください。
ディレイトリガ機能|P4KF-80シリーズ|直流安定化電源 ベンチトップ|松定プレシジョン

デュアルトラッキング・マルチ出力 -LGmb、-LGobオプション選択時のみ使用可

マスタスレーブ時に電源を正負出力となるよう接続することで、正負の出力を同時にコントロールするデュアルトラッキング制御が可能です。さらに、各電源を個別に設定するスレーブローカルモードと、デュアルトラッキング動作を組み合わせることで、マルチ出力構成をすることが可能です。
マスタ機のONに同期して、デュアル出力の正負出力電圧(+V、-V)と、スレーブローカルで設定した任意の電圧を出力します。

デュアルトラッキング・マルチ出力|P4KF-80シリーズ|直流安定化電源 ベンチトップ|松定プレシジョン

デジタル制御機能

制御機能
  • 出力 ON/OFF設定
  • 各種ステータス表示(出力状態/動作状態/OVP/OCP/OTP/ACF/センス逆接続/リモートスイッチ)
  • 最大16台まで一括制御(-LGmb、-LGobオプション選択時のみ使用可)
書き込み機能
出力電圧設定/出力電流設定
パーセントモード(100.00%)、※電圧電流値モード(最大定格電圧/電流値)
OVP設定/OCP設定
パーセントモード(100.00%)、電圧電流値モード(最大過電圧/過電流保護値)
読み込み機能
出力電圧計測/出力電流計測
パーセントモード(100.00%)、※電圧電流値モード(最大定格電圧/電流値)
出力電圧設定値/出力電流設定値
パーセントモード(100.00%)、※電圧電流値モード(最大定格電圧/電流値)
OVP設定/OCP設定
パーセントモード(100.00%)、電圧電流値モード(最大過電圧/過電流保護値)
※各モデルの設定値および計測値の最小値はフロントパネルメーター表示の最小表示桁と同じになります。

パルス・ランプシーケンス/マスタフォロー機能

電源単体で、次のA~Dの出力制御が可能です。

制御可能な時間・回数
最大設定時間:999h 最小設定時間:0.1s 最大繰返回数:9999

A. パルスシーケンス

電源のメモリ機能で設定した電圧・電流値でシーケンスが組める機能です。
PC等の制御機器が無くても使用できます。
マルチセット機能を組み合わせたシーケンス動作も可能です。

パルス・ランプシーケンス/マスタフォロー機能 A. パルスシーケンス|P4KF-80シリーズ|直流安定化電源 ベンチトップ|松定プレシジョン

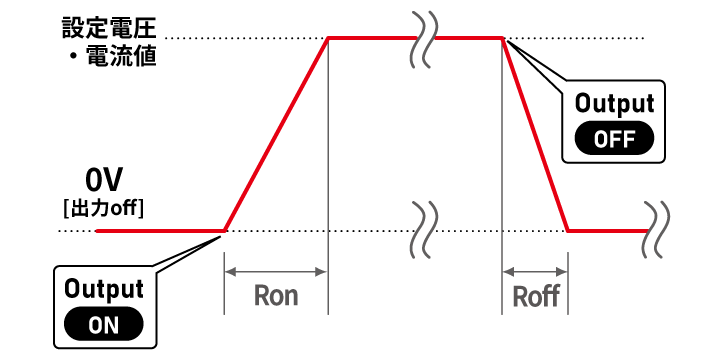

B. ランプ

設定した電圧・電流値までの立上り時間、及び立下り時間を設定できる機能です。電圧のみ、電流のみ、電圧・電流値の両方、いずれの設定も可能です。

パルス・ランプシーケンス/マスタフォロー機能 B. ランプ|P4KF-80シリーズ|直流安定化電源 ベンチトップ|松定プレシジョン

C. パルスシーケンス+ランプ

パルスシーケンス機能とランプ機能を組み合わせて使える機能です。マルチセット機能を組み合わせたシーケンス動作も可能です。

パルス・ランプシーケンス/マスタフォロー機能 C. ランプ|P4KF-80シリーズ|直流安定化電源 ベンチトップ|松定プレシジョン

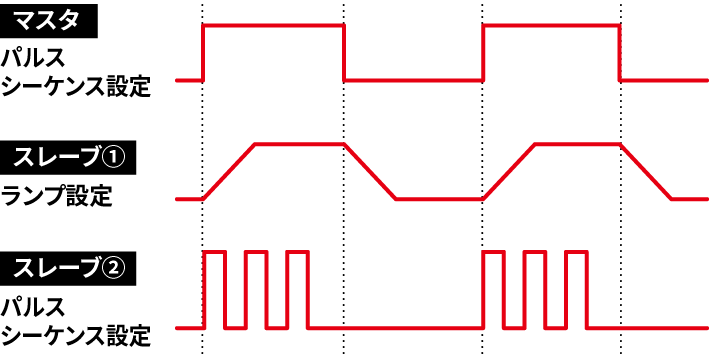

D. マスターフォロー
(-LGmb、-LGobオプション選択時のみ使用可)

マスタスレーブ時のパルスシーケンス動作、ランプ動作時にスレーブ機へ出力信号を送信することで、マスタ機とスレーブ機とで、それぞれ異なる電圧・電流値を出力することができる機能です。

パルス・ランプシーケンス/マスタフォロー機能 D. ランプ|P4KF-80シリーズ|直流安定化電源 ベンチトップ|松定プレシジョン

注:シーケンス動作時のタイマー動作精度は±0.5%です。長期ランニング動作で使用される際はご注意ください。

仕様

一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。

オプション

-LDe

パルス・ランプシーケンス/マスタフォロー機能
詳細はパルス・ランプシーケンス/マスタフォロー機能を参照ください。

-LGmb

デジタルインターフェースポート
電源本体に専用のデジタルインターフェースポートを取り付けたオプションです。
別売りのデジタル接続用アダプタと本オプションを組み合わせることで、LAN/USB/RS-232C/RS-485/GPIBで複数台を一括制御することが可能です。また本オプションを選択することにより、マスタスレーブ動作のワンコントロール機能を使用できます。

  • -LGmb:デジタルインターフェース + 通信ケーブル 2m長
  • -LGmb(Mc0.15):デジタルインターフェース + 通信ケーブル 15cm長
  • -LGmb(Mc0.5):デジタルインターフェース + 通信ケーブル 50cm長
-LGob

光インターフェースポート
電源本体に光インターフェースポートを取り付けたオプションです。
別売りの光接続用アダプタと本オプションを組み合わせることで、制御機器-電源間の通信を絶縁した状態で制御することができます。
下記の環境下でご使用される場合は必ず本オプションをご選択ください。

  • 工場内などノイズの多い環境 (例:モータやコイルを負荷や電源の近くで使用される場合)
  • 弊社製の電源とコントローラ(PCやPLC)が2m以内に設置できない場合
  • アーク放電や出力短絡が起る可能性がある場合
  • -LGob: 光インターフェースポート + 光ケーブル 2m長
  • -LGob(Fc5):光インターフェースポート + 光ケーブル 5m長
  • -LGob(Fc10):光インターフェースポート + 光ケーブル 10m長
  • -LGob(Fc20):光インターフェースポート + 光ケーブル 20m長
  • -LGob(Fc40):光インターフェースポート + 光ケーブル 40m長
-LIc

出力電流積算機能
出力電流を積算し、その値を表示します(最大100Ahまで)。出力OFF時にも積算値は保持されます。
また、出力を停止させる積算電流最大値を予め設定できるため、メッキ液の管理などの用途に便利です。

-LNp

セーフティプラグ(標準添付品)無し

別売品

デジタル接続用アダプタ

本製品とLGmb:デジタルインターフェースポートオプションと組み合わせて使用します。
PCやシーケンサと接続方法により、以下のアダプタを用意しております。

  • ET-32m:LANデジタル接続用アダプタ
  • US-32m:USBデジタル接続用アダプタ
  • GP-MET 2-9:RS-232C(9ピン)デジタル接続用アダプタ
  • GP-MET 2-25:RS-232C(25ピン)デジタル接続用アダプタ
  • GP-MET 4-25:RS-485(25ピン)デジタル接続用アダプタ

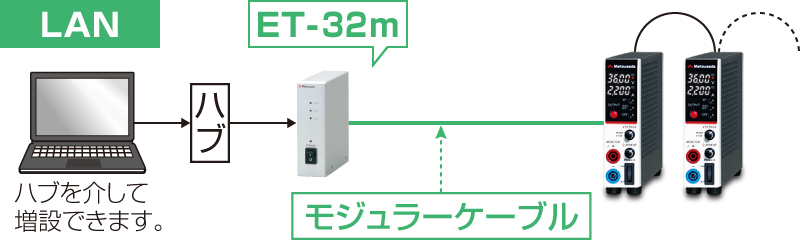

デジタル通信アダプタを使った通信例
デジタル通信アダプタを使った通信例|P4KF-80シリーズ|直流安定化電源 ベンチトップ|松定プレシジョン
詳しくは、GP/ET/USBのページをご覧ください。
光アイソレーションアダプタ

本製品とLGob:光インターフェースポートオプションと組み合わせて使用します。
PCやシーケンサと接続方法により、以下のアダプタを用意しております。

  • ET-32:LAN光接続用アダプタ
  • USB-OPT:USB光接続用アダプタ
  • GP-OPT 2-9:RS-232C(9ピン)光接続用アダプタ
  • GP-OPT 2-25:RS-232C(25ピン)光接続用アダプタ
  • GP-OPT 4-25:RS-485(25ピン)光接続用アダプタ
光ファイバを用いた通信例
光ファイバを用いた通信例|P4KF-80シリーズ|直流安定化電源 ベンチトップ|松定プレシジョン
詳しくは、GP/ET/USBのページをご覧ください。

入力ケーブル

標準添付
125V/10A
CABLE TYPE1 CABLEシリーズ CABLEシリーズ 125 V / 10 A
別売
250V/10A
CABLE TYPE3 CABLEシリーズ CABLEシリーズ 250 V / 10 A
別売
250V/10A
CABLE TYPE4 CABLEシリーズ CABLEシリーズ 250 V / 10 A
別売
250V/15A
CABLE TYPE13 CABLEシリーズ CABLEシリーズ 250 V / 15 A

アクセサリキット

スタンド

電源本体の転倒を防止します。

スタンド|P4KFシリーズ|直流安定化電源 ベンチトップ|松定プレシジョン
ダブルプラグ

Y型圧着端子を接続できるプラグです。

ダブルプラグ|P4KFシリーズ|直流安定化電源 ベンチトップ|松定プレシジョン
RME-133H-PK, RME-133H-PK2, RME-133H-PK3

ラックマウント用ホルダ
電源ユニットを19インチラックにまとめて収納できるラックマウント用ホルダです。
背面にAC100Vの強制冷却ファンが付いているので過温度の心配がなくご使用いただけます。
オプションにて、AC200Vへの対応も可能です。また、別途ブランクパネルもご用意しています。 詳細は、19インチラックマウント用ホルダRMシリーズをご覧ください。

ラックマウント用ホルダ|P4KFシリーズ|直流安定化電源 ベンチトップ|松定プレシジョン

電源/電子負荷用シーケンスソフトウェア

PSS2シリーズ
PSS2は、簡単な設定で松定プレシジョン製の各種電源や電子負荷、電源用デジタルコントローラをシーケンス動作させることができる専用ソフトです。電子部品のエージング試験やバーンイン試験、耐電圧試験、自動車電装品の耐久試験、断続/連続動作試験や各種シミュレーション試験などに最適です。
詳しくは、製品ページをご確認ください。

PSS2|電源用シーケンスソフトウェア|松定プレシジョン
