超高速応答
四象限バイポーラ電源
信号発生器搭載／超高速応答四象限バイポーラ電源
- 出力電圧：±20V～±60V
- 出力電力：150W～2000W
- 応答速度：DC～200kHz
- 信号発生器一体型
信号発生器を搭載した超高速バイポーラ電源
POSFシリーズは、四象限超高速バイポーラ電源POSシリーズのコンパクトサイズと高速応答性はそのままに信号発生器を搭載した高機能バイポーラ電源です。フロントパネルからの操作だけで、各種波形設定はもちろん、モニター機能やメモリー機能、各種保護などの設定も可能です。また通信オプションにより外部からの制御にも対応可能です。さらに外部信号を入力することも可能なため、超高速バイポーラ増幅器としても利用できます。
概要
- DC～200kHzの超高速応答。
- ファンクションジェネレーターを標準搭載。
- DDS方式により歪みのない高速波形の生成が可能。
【DC～200kHz（CVモード時）、100kHz（CCモード時）のサイン波、方形波、三角波】 - DC出力とAC出力、さらにCVモードとCCモードの個別設定が可能。
シンプルな操作性と相まって抜群の使いやすさを実現 - 通信系オプションを使用することにより外部制御が可能。（USB、LAN、RS-232C、RS-485、GPIB）
- 高コントラストの白色LEDバックライトのLCDをディスプレイに採用して高い視認性を確保
- 波形生成やシーケンス動作、各種測定が電源単体で可能
- フロントパネル上での操作だけで全ての設定・動作を実現
- マスタスレーブ接続により6000Wまでの拡張に対応
出力範囲について
用途
- キャパシタなどの容量性負荷
- コイル・トランスなどの誘導性負荷
- 各種モータの試験
- パワーコンディショナ
- 太陽電池関連機器の評価試験
本製品はバッテリの充放電用に設計された電源ではありません。
そのような用途には、専用に設計された直流充放電電源を別にラインナップしておりますので、どうぞお気軽にこちらからお問い合わせください。
ラインナップ
| モデル名 | 出力電圧 | 出力電流 | 出力電力 | お問い合わせ |
|---|---|---|---|---|
| POSF20-7.5 | ±20V | ±7.5A | 150W | 見積り 購入前 購入後 |
| POSF20-15 | ±15A | 300W | 見積り 購入前 購入後 | |
| POSF20-30 | ±30A | 600W | 見積り 購入前 購入後 | |
| POSF20-60 | ±60A | 1200W | 見積り 購入前 購入後 | |
| POSF20-100 | ±100A | 2000W | 見積り 購入前 購入後 | |
| POSF25-6 | ±25V | ±6A | 150W | 見積り 購入前 購入後 |
| POSF25-12 | ±12A | 300W | 見積り 購入前 購入後 | |
| POSF25-24 | ±24A | 600W | 見積り 購入前 購入後 | |
| POSF25-48 | ±48A | 1200W | 見積り 購入前 購入後 | |
| POSF25-80 | ±80A | 2000W | 見積り 購入前 購入後 | |
| POSF45-3.3 | ±45V | ±3.3A | 150W | 見積り 購入前 購入後 |
| POSF45-6.6 | ±6.6A | 300W | 見積り 購入前 購入後 | |
| POSF45-13.3 | ±13.3A | 600W | 見積り 購入前 購入後 | |
| POSF45-16 | ±16A | 720W | 見積り 購入前 購入後 | |
| POSF45-26.7 | ±26.7A | 1200W | 見積り 購入前 購入後 | |
| POSF45-44.4 | ±44.4A | 2000W | 見積り 購入前 購入後 | |
| POSF60-2.5 | ±60V | ±2.5A | 150W | 見積り 購入前 購入後 |
| POSF60-5 | ±5A | 300W | 見積り 購入前 購入後 | |
| POSF60-10 | ±10A | 600W | 見積り 購入前 購入後 | |
| POSF60-20 | ±20A | 1200W | 見積り 購入前 購入後 | |
| POSF60-33.3 | ±33.3A | 2000W | 見積り 購入前 購入後 |
POSFシリーズは、電波法第100条の規定により総務大臣の使用許可を必要とする「高周波利用設備」に該当します。
(周波数10kHzで出力電力50Wを越えて使用する場合に必要）詳しくは、以下のよくあるご質問をご確認ください。
機能
基本波生成機能
正弦波、方形波、三角波などの基本波形生成機能を標準装備しています。
設定可能な周波数は1Hz ～ 200kHzにおよび、使用目的や用途にあわせて幅広くお使い頂けます。
また周波数設定以外にも、振幅、開始位相（正弦波）、投入/遮断位相（正弦波）、デューティ比（方形波、三角波）の変更も可能で、各種評価試験に大変便利です。
用途
電源投入試験、突入電流試験、波形変動試験など
シーケンス機能
ステップ時間、ステップ振幅、ランプ、CV/CCモード、シーケンス終了設定、AC重畳、ステップジャンプ、ジャンプ回数などのプログラミングが可能なシーケンス機能を備えています。これにより自在な波形生成が可能になり、実験や評価、検証などの様々な用途にご利用頂けます。
※シーケンス中に出力を一度OFFすると残りのシーケンスは実行されず、最初から再度スタートします。
- ステップ設定時間 10ms～1999s999ms（1ms単位） ただしランプおよびAC波形は50ms
- 1プログラムにつき16ステップ、3つのプログラムの設定、保存が可能
- プログラム毎にCV/CCモードが設定可能
- 繰り返し設定回数 無限回、1回～999回
シーケンス機能を使用すれば以下のような複雑な波形も簡単に作成できます。
用途
モータ試験、パルス電源および各種評価試験など
測定機能
基本波動作時にDC値、AC実効値、最大値、最小値を測定する機能が搭載されていますので、DC～20kHz（一部機種30kHz）までの広い周波数帯域の測定が自動で行えます。オプションの選択をする必要がなく、また用途に応じて簡単に設定の変更が可能です。
メモリー機能
プリセットおよびセットアップメモリーが搭載されています。
基本波動作時には10個のセットアップメモリーにより、出力電圧（CV時）、出力電流（CC時）、CV/CC設定、波形設定を保存することができます。
また、シーケンスのプログラムは最大3つまで保存することができますので、使用頻度の高い複数の波形やシーケンス動作を使用する場合に便利です。
さらにデータ変更や保存、呼び出しは、いずれも簡単な操作で行うことができます。
その他にも保護機能、キーロック機能、CV/CC切替を標準装備しています。
仕様
一般仕様については、こちらよりカタログをダウンロードし、ご参照ください。
オプション
※いずれか1つの選択となります。複数のオプションを同時に選択することはできません。
- -LD
-
インターロック
- -LEt ※
-
LANインターフェース
LANを介してのデジタル制御を可能にします。【制御項目】
アウトプットON/OFF、電圧・電流可変（ACおよびDC）、定電圧/定電流切替、周波数可変、波形設定（正弦波、矩形波、三角波）、位相設定（正弦波）、デューティ設定（矩形波、三角波）
- -LF
-
フローティンググラウンド（耐圧200Vdc）
出力のマイナス側を200Vまでフローティングさせることができます。
外部コントロール信号源（ファンクションジェネレーター等）や モニター端子につながる測定器のコモンもフローティングされますのでご注意ください。
- -LGob ※
-
光インターフェース
光通信で絶縁コントロールします。光ファイバによる完全絶縁を行うため、サージや誘電雷、外来ノイズなどによる過渡現象などの誤作動を未然に防ぐことが可能です。- -LGob：光インターフェース+光ケーブル2m長
- -LGob（Fc5）：光インターフェース+光ケーブル5m長
- -LGob（Fc10）：光インターフェース+光ケーブル10m長
- -LGob（Fc20）：光インターフェース+光ケーブル20m長
- -LGob（Fc40）：光インターフェース+光ケーブル40m長
-
- 工場内などノイズの多い環境（例：モータやコイルを負荷や電源の近くで使用される場合）
- 高電圧フローティングで使用される場合（250V以上）
- 弊社製の電源とコントローラ（PCやPLC）が2m以内に設置できない場合
下記の環境下で使用される場合は必ず-LGobオプションをご選択ください。
【制御項目】
アウトプットON/OFF、電圧・電流可変（ACおよびDC）、定電圧/定電流切替、周波数可変、波形設定（正弦波、矩形波、三角波）、位相設定（正弦波）、デューティ設定（矩形波、三角波）※デジタルインターフェースによる制御の際は、別途アダプタが必要です。
（-LEt,-LUs1オプションを選択された場合、アダプタは不要です。）
- -LMsm、-LMss
-
マスタースレーブコントロール
マスタ機が-LMsm、スレーブ機が-LMssになります。
マスタ機、スレーブ機はそれぞれ専用になります。
なおマスタ機を含め最大3台の接続が可能です。
- -LS
-
リモート出力ON/OFF制御（アウトプットON/OFF）
- -LUs1 ※
-
USBインターフェース
USBを介してのデジタル制御を可能にします。【制御項目】
アウトプットON/OFF、電圧・電流可変（ACおよびDC）、定電圧/定電流切替、周波数可変、波形設定（正弦波、矩形波、三角波）、位相設定（正弦波）、デューティ設定（矩形波、三角波）
- -L(200V)
-
入力電圧変更
入力電圧がAC200V～240V±10％、単相、50/60Hzとなります。（150Ｗ、300Ｗモデルのみ）
ご発注方法
ご発注時は、上記のオプション記号を型名の後につけてください。
〈例〉POSF60-20-LDFMsmSUs1、POSF20-100-LDFGob(Fc20)MssS
別売品
- 各種通信アダプタ
-
光インターフェースをご使用の際は、別途変換アダプタが必要です。
PCやPLCとの接続に合わせて、以下のアダプタをご用意しております。詳しくは、GP/ET/USBのページをご覧ください。- ET-32：LAN用光変換アダプタ
- USB-OPT：USB用光変換アダプタ
- GP-OPT 2-9：RS-232C（9ピン）用光変換アダプタ
- GP-OPT 2-25：RS-232C（25ピン）用光変換アダプタ
- GP-OPT 4-25：RS-485（25ピン）用光変換アダプタ
- GP-32：GPIB用光変換アダプタ（2028年12月に販売終了予定）
光ファイバを用いた通信例
- 入力ACケーブル
-
標準添付
300W以下モデルCABLE TYPE2
本体側
給電側125V/15A 標準添付
600W以上モデルCABLE TYPE5
本体側
給電側300V/25A
外形寸法
外形・寸法については、こちらよりカタログをダウンロードし、ご参照ください。
ダウンロード
ダウンロードできない場合の解決方法
ダウンロードできない場合、以下の方法をお試しください。
- Ctrl+F5を押下し、WEBブラウザのキャッシュをクリアして、お試しください。
- WEBブラウザを再起動のうえ再ログインして、お試しください。
- ご利用のWEBブラウザを変更して、お試しください。
- パソコンを再起動し、再度お試しください。
- 別のパソコンで、再度お試しください。
-

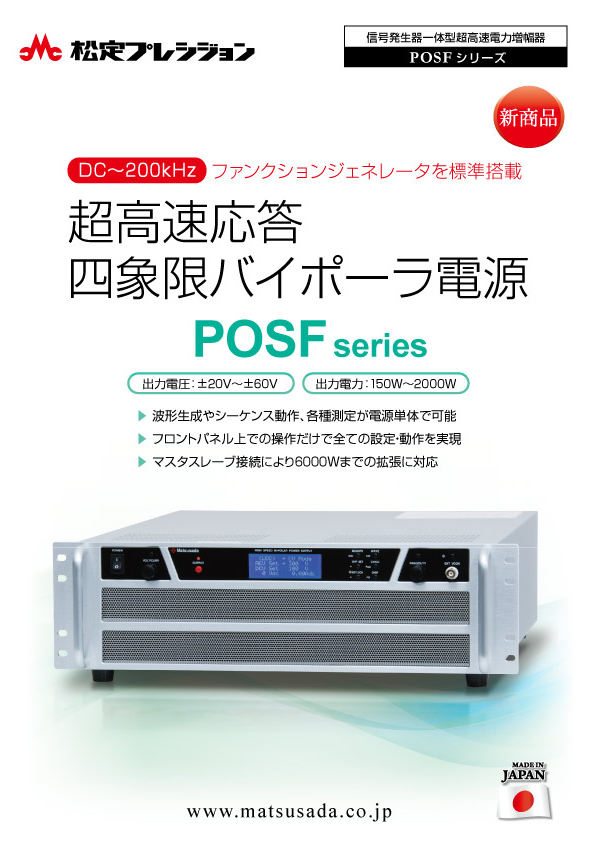

POSFシリーズカタログ
